visio画架构图

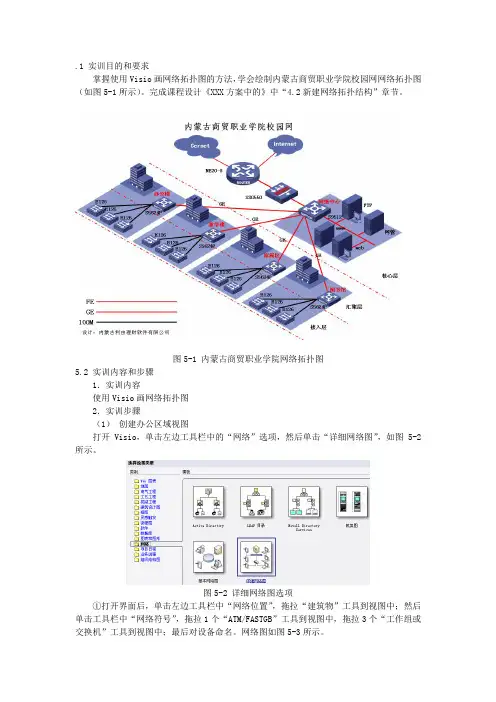

.1 实训目的和要求

掌握使用Visio画网络拓扑图的方法，学会绘制内蒙古商贸职业学院校园网网络拓扑图（如图5-1所示）。完成课程设计《XXX方案中的》中“4.2新建网络拓扑结构”章节。

图5-1 内蒙古商贸职业学院网络拓扑图

5.2 实训内容和步骤

1．实训内容

使用Visio画网络拓扑图

2．实训步骤

（1） 创建办公区域视图

打开Visio，单击左边工具栏中的“网络”选项，然后单击“详细网络图”，如图5-2所示。

图5-2 详细网络图选项

①打开界面后，单击左边工具栏中“网络位置”，拖拉“建筑物”工具到视图中；然后单击工具栏中“网络符号”，拖拉1个“ATM/FASTGB”工具到视图中，拖拉3个“工作组或交换机”工具到视图中；最后对设备命名。网络图如图5-3所示。

图5-3：添加网元的拓扑图

②选择常用工具栏中的“连线”工具，在“格式”菜单中设置线条属性，如图5-4所示。

图5-4：连线工具设定

③进行连线操作，连接完毕后关闭“连线工具”，连接后的拓扑图如图5-4。

图5-5：连线后的拓扑图

④重复第一、第二、第三步骤，绘制完毕其他办公区域网络图谱图，如图5-6所示。

图5-6 ：部分网络拓扑图

（2） 创建全部网络拓扑图

参考第（1）部操作，把全网的网络拓扑图创建成功。

（3）完成课程设计《XXX方案中的》中“4.2新建网络拓扑结构”章节。

5.3 实训小结

通过本实训，掌握基本的使用Visio绘制网络拓扑图方法。

5.4 实训习题

思考并练习：如何在图5-6基础上把图片做的美观工整到图5-1的样式？

visio画架构图

1、图形位置微调

⽅法：选中 图形，按住shift键加上下左右微调2、让多个图形变成⼀个整体操作

⽅法：⼀次选中 多个图形，右键 "组合"3、快速复制

⽅法：选中图形，按住crtl加上⿏标左键4、快速修改相同图形

⽅法：⽤格式刷5、线条修改粗细和箭头

⽅法：在开始菜单，“线条”⾥⾯修改6、编辑⽂字

⽅法1：开始菜单，点击“⽂本”⽅法2：开始菜单，绘制矩形，双击矩形就能编辑⽂字7、让平⾯图形变成⽴体

⽅法：开始菜单，点击“效果”⾥⾯的“三维旋转”8、图形要加上logo和联系⽅式9、让画图适应图形

⽅法1：开始菜单，“设计”选中“⼤⼩”点“适应绘图”⽅法2：按住ctrl和画图左上⾓顶点按住⿏标拖拽10、visio插⼊word

⽅法1：在visio⾥⾯ctrl+a和crtl+c，到word⾥⾯ctrl+v（visio的背景不会被带过来）。在word⾥⾯⿏标右键visio图形，点击编辑，然后就在开始菜单设计⾥⾯点击“背景”，就能给visio添加背景。⽅法2：在word⾥⾯开始菜单插⼊栏，选择“对象”，选择visio⽂件。

visio绘图之时序图

目录contents•时序图基本概念与作用

•Visio绘制时序图准备工作

•绘制基本元素及操作技巧

•进阶功能应用与实例分析

•常见问题解决方案与经验分享

•

总结回顾与展望未来发展趋势01

时序图基本概念与作用

易于理解

时序图采用直观的图形表示方式，使得开发者能够轻松理解系统的动态行为。定义

时序图（Sequence Diagram）是一种详细表示对象之间以及对象与参与者实例之间交互的图，它按照时间顺序将交互关系表示为一个二维图。强调时间顺序

时序图以时间顺序为基础，清晰地表示出消息在对象间的传递顺序。

显示交互细节

时序图可以详细展示对象间的交互过程，包括消息的发送、

接收和处理等。时序图定义及特点

需求分析系统设计编码实现

测试与验证时序图在软件开发中应用

01020304

在软件开发初期，时序图可以帮助开发团队明确系统需求，梳理业务流程。在设计阶段，时序图可用于描述系统架构、模块间的交互以及接口设计。在编码过程中，时序图可以作为开发指南，指导开发者按照设计好的交互流程进行实现。在测试阶段，时序图可用于制定测试用例，验证系统功能的正确性。

Visio提供了丰富的时序图符号库，方便用户

快速创建高质量的时序图。丰富的符号库

用户可以根据需要自定义符号和模板，提高

绘图效率。强大的自定义功能

Visio支持多人协作编辑和在线分享功能，便

于团队成员之间的沟通与协作。易于协作与分享

Visio可以与Microsoft Office套件无缝集成，方便用户将时序图嵌入到Word、PowerPoint

等文档中。

与其他工具集成Visio绘制时序图优势02

Visio绘制时序图准备工

作01

02安装与启动Visio软件

打开Visio软件，熟悉软件界面及基本功能。下载并安装MicrosoftVisio软件，确保安装过程顺利完成。03

在形状库中选择需要的形状，例如对象、消息、同步等形状。01在Visio软件中，选择“新建”创建一个新的绘图文件。

用Visio画电路图

1、 用Visio的优点

1-1：自带基本电气模板，有常用的电路元件，可直接拖动到图中。

大部分常用的元器件都在里面。

不过，目前发现它不自带电压表、电流表、电动机、灵敏电流计、电磁继电器，需要自己创建，不过，创建模具以后，也可以直接拖放。

3个电表和1个电动机都比较好办

电磁继电器就不太好办了，可以用组合形状的方法，我正在试。

连线通过调整，可以很整齐

最大的优点是如果Office与Visio是同一版本，可以直接在Office中插入，这样是可以再编辑的。

其它细节

可以改变开关状态

可以保存成可再修改的文件，也可以导出成图片

事实上，Visio还可以制作其他图，例如知识网络图

2、 不足之处

2-1 滑动变阻器不能调节滑片位置，只能在正中间。即使不连接某一侧接线柱，也会显示出来。

2-2相对高端的东西，刚一上手肯定比较麻烦，只有用时间长了才能适应。

2-3使用是需要和Office配套的，而Visio2007貌似功能没这个全，下载地址也不太好找。
