聚氨酯发泡保温施工方案及流程

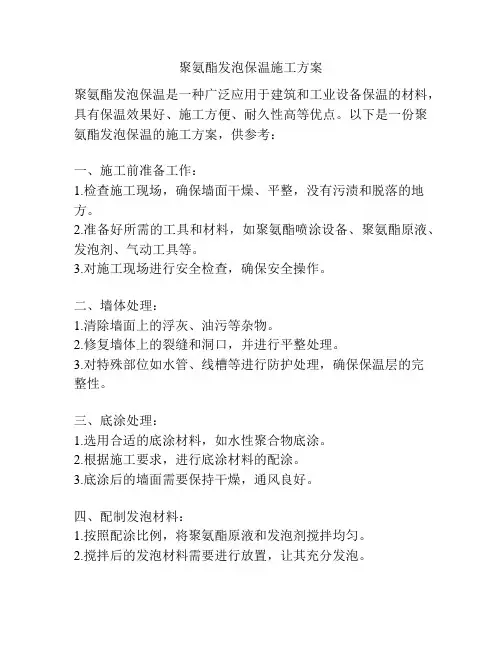

聚氨酯发泡保温施工方案

聚氨酯发泡保温是一种广泛应用于建筑和工业设备保温的材料，具有保温效果好、施工方便、耐久性高等优点。以下是一份聚氨酯发泡保温的施工方案，供参考：

一、施工前准备工作：

1.检查施工现场，确保墙面干燥、平整，没有污渍和脱落的地方。

2.准备好所需的工具和材料，如聚氨酯喷涂设备、聚氨酯原液、发泡剂、气动工具等。

3.对施工现场进行安全检查，确保安全操作。

二、墙体处理：

1.清除墙面上的浮灰、油污等杂物。

2.修复墙体上的裂缝和洞口，并进行平整处理。

3.对特殊部位如水管、线槽等进行防护处理，确保保温层的完整性。

三、底涂处理：

1.选用合适的底涂材料，如水性聚合物底涂。

2.根据施工要求，进行底涂材料的配涂。

3.底涂后的墙面需要保持干燥，通风良好。

四、配制发泡材料：

1.按照配涂比例，将聚氨酯原液和发泡剂搅拌均匀。

2.搅拌后的发泡材料需要进行放置，让其充分发泡。

五、喷涂施工：

1.使用专用的喷涂设备，将发泡材料均匀喷涂在墙面上，并注意保持均匀的厚度。

2.施工过程中，需注意喷涂速度和角度，确保涂层的一致性。

3.注意喷涂后的保温层需要进行检查，确保表面平整、无缺陷。

六、后续处理：

1.保温层喷涂完成后，需要有足够的时间进行干燥，以保证保温效果。

2.对保温层进行细部修整，确保整个保温系统的完整性。

3.进行保温层的防护处理，如外墙涂料、抹灰等。

以上是一份聚氨酯发泡保温施工方案的概述，具体的施工流程和细节操作需根据实际情况来定。在施工过程中需要注意安全操作，保证施工质量，最终达到预期的保温效果。

解析聚氨酯发泡保温技术的施工方法和注意事项

Last updated at 10:00 am on 25th December 2020 解析聚氨酯发泡保温技术的施工方法和注意事项

一、聚氨酯现场发泡技术优点：在现场发泡、喷涂聚氨脂泡沫塑料隔热层的方法，其表面是一整体，没有接缝，冷损失减少，而且施工效率高，易于达到质量要求，减少施工程序，还省去管子表面的防腐涂层。

二、聚氨脂现场发泡施工工艺原理：聚氨脂泡沫塑料发泡喷涂、灌注工艺原理，是聚醚异氰酸酯的聚合反应能生成胺基甲酸酯，即能生成所需的聚氨基甲酸乙酯，也就是常称的聚氨脂泡沫塑料。在反应过程中同时加入催化剂、交联剂、发泡刘、泡沫稳定剂等，其作用是促进和完善化学反应。这些原料分两组，经充分混合后分别由计量泵按比例打入特制的喷枪内，在喷枪或灌注混合器内充分混合喷涂于管道或设备表面，发生反应，在5至10S内起泡而生成泡沫塑料，并固化成型。

三、聚氨脂现场发泡施工方法：

①喷涂法

按配方将两组溶液分别贮于两个料桶中，物料以过滤至计量泵，由风动马达带动运转，将料输入料管至喷枪体，由压缩空气调节阀将物料带进混合室，混合后通过喷管喷嘴，喷到管道或设备上发泡成型。

②灌注法

将配制好的两组溶液分别贮于料桶中，以过滤至计量泵，由风动马达带动运转，将物料输入料管至灌注混合器，由一路压缩空气通入灌注马达，带动搅拌轴使两组物料混合，然后注入模具发泡成型。

四、聚氨脂现场发泡施工注意事项：在室温条件下搅拌物料，使其混合反应，然后较快的灌注在需要成型的空间，施工时应控制反应发泡时间，使搅拌后的混合物呈液态灌注到空隙中。在发泡过程中，将会产生较大的膨胀力，应对灌注夹层或模型做适当的加固。

聚氨酯保温发泡施工方案

聚氨酯保温发泡施工方案

一、施工前准备工作

1. 仔细查看施工现场图纸，了解建筑结构及尺寸。

2. 检查施工现场环境，确保场地清洁整齐，无尘、无杂物。

3. 准备好所需的工具和材料，包括聚氨酯发泡机、胶管、喷嘴、液氮、聚氨酯原料等。

4. 检查聚氨酯发泡机及相关设备是否完好。

二、施工步骤

1. 清洁施工表面，确保无油污、灰尘等。

2. 在需要保温的表面打底，涂刷一层专用底漆，提高保温层的附着力。

3. 按照设计要求，在墙体、屋顶、地板等需要保温的部位设置保温施工网格，提高保温层的稳定性。

4. 使用聚氨酯发泡机将聚氨酯原料导入施工现场，并将其与液氮混合。

5. 将混合液体喷洒在保温施工网格上，确保喷洒均匀、完整。

6. 保温层喷洒完工后，进行充分发泡，使聚氨酯膨胀形成均匀且致密的保温层。

7. 需要注意随着聚氨酯发泡，保温层会出现体积膨胀，因此要在喷洒时进行合理控制。

8. 每次施工完一个区域后，及时清理杂物和溢出的聚氨酯，防止对其他区域造成影响。

9. 保温施工完毕后，表面要进行平整处理，确保外观美观。

三、施工注意事项

1. 施工过程中，要穿戴好防护服、手套等，避免聚氨酯原料对身体造成伤害。

2. 施工时要注意对周围环境的保护，避免溅洒到不需要保温的地方。

3. 施工现场要保持通风良好，避免聚氨酯气味的积聚。

4. 聚氨酯发泡机的使用要遵循安全操作规程，确保施工人员的安全。

5. 施工完毕后，聚氨酯需要一定时间进行固化，这个过程中要禁止人员进入施工区域。

聚氨酯保温发泡施工方案就是以上所述，实施时要在安全的前提下，确保施工质量和效果。同时，施工人员要具备相关的聚氨酯发泡技术知识和经验，以确保施工的顺利进行。

喷涂聚氨酯硬泡外墙保温系统施工组织设计

一、 项目

根据建筑节能的要求，需要对外墙进行外保温系统施工。

本方案根据甲方提供的资料，对喷涂聚氨酯硬泡体外墙保温系统进行施工组织设计的编制。

二、 聚氨酯硬泡外墙外保温系统施工标准依据

1. 国家建筑工业行业标准《混凝土结构工程施工质量验收规范》（GB50204－2002）；

2. 中国建筑标准设计研究所《外墙外保温建筑构造图集》（06J121-3）；

3. 国家建筑工业行业标准《硬泡聚氨酯保温防水工程技术规范》（GB50404－2007）

4. 国家行业标准《外墙外保温工程技术规程》（JGJ144—2004）开始施行。

三、 聚氨酯发泡及胶粉聚苯颗粒外墙外保温系统组成材料及其性能

界面剂：聚氨酯发泡及聚苯颗粒外墙外保温系统中的保温必要辅助材料。用来清除墙表浮尘和保证墙体与发泡体之间的粘结强度，主要技术指标表现如下：

聚氨酯界面剂的主要技术性能指标

项目 技术指标

容器中状态 搅拌后无结块，呈均匀状态

施工性 刷涂无困难

低温储存稳定性 3次试验后无结块、凝聚及组成物的变化

拉伸粘结度（与水泥砂浆）/MPa 常温状态 ≥0.70

耐水 ≥0.50

耐冻融 ≥0.50

拉伸粘结度（与聚氨酯）/MPa 常温状态 ≥0.20聚氨酯破坏

耐水 ≥0.20聚氨酯破坏 耐冻融 ≥0.20聚氨酯破坏

PU硬泡聚氨酯A、B组料：每组为500kg,黑、白料均为250kg铁桶包装，配比为1：1

硬泡聚氨酯材料的主要物理性能指标

项目 指标

试验方法

喷涂效果 无流挂、塌泡、破泡、烧芯等不良现象，泡孔均匀、细腻、24h后无明显收缩

干密度（kg/m3） ≥35 GB 6343

导热系数（W/m.k） ≤0.025 GB 3399

压缩强度（屈服点时或变形10％时的强度）（MPa） ≥0.15 GB/T8813

尺寸稳定性（70度,48h）(%) ≤5 GB/T8811
