第二课
拉伸特征的创建
一． 确定Proe草绘方向的简单方法 。

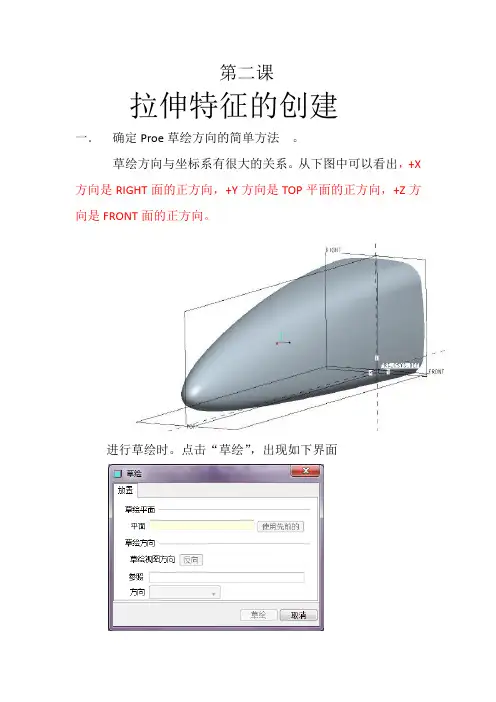

草绘方向与坐标系有很大的关系。从下图中可以看出，+X方向是RIGHT面的正方向，+Y方向是TOP平面的正方向，+Z方向是FRONT面的正方向。
进行草绘时。点击“草绘”，出现如下界面 图中“草绘平面”是进行草绘操作的平面，即草绘所在的平面。“草绘视图方向”由一个箭头表明，圆圈中间带点表示箭头，圆圈中间是叉表示箭尾。我们进行操作的时候，是箭头向里箭尾朝外，也就是说箭是往屏幕里面飞去。“参照”，就是一个参照（=.=!!!）。最下面的“方向”是指的参照平面的方向，即参照平面的正方向的指向。方向的下拉菜单选项里有左、右、顶、底，他们对应的是屏幕的左、右、上、下。草绘参考平面的正面朝向哪,那么在方向选项里切换到哪就OK了.这里有一点就是:如何知道参考平面的正向是朝向哪的,仔细看,Proe系统把个平面都分成正反面了,正面系统以浅黄色显示,而反面以黑色显示即使开始所讲的正方向！
二．创建一个拉伸特征
各命令按钮的含义
放置选项的使用
创建一个拉伸
（1） 拉伸→放置→定义
（2） 单击top基准面为草绘平面（参考面默认）
（3） 进入草绘环境绘画出图
然后点击。深度4.
预览→单击 完成！
（4） 拉伸→放置→定义
（5） 添加切削特征
然后点击。去除材料 拉伸至下一曲面 如图
预览→单击 完成！
就是这个样子了！
练习1.
练习2.
深度10
自己试试能不能做出下图数据自己随便主要练手！（基准面）
第三章 Pro E
3.1简介
Pro/Engineer操作软件是美国参数技术公司〔PTC)旗下的CAD/CAM/CAE一体化的三维软件。Pro/Engineer软件以参数化著称，是参数化技术的最早应用者，在目前的三维造型软件领域中占有着重要地位，Pro/Engineer作为当今世界机械CAD/CAE/CAM领域的新标准而得到业界的认可和推广。是现今主流的CAD/CAM/CAE软件之一，特别是在国内产品设计领域占据重要位置。
Pro/Engineer和WildFire是PTC官方使用的软件名称，但在中国用户所使用的名称中，并存着多个说法，比方ProE、Pro/E、破衣、野火、WildFire、proe3.0、proe4.0等等都是指Pro/Engineer软件。
Pro/E第一个提出了参数化设计的概念，并且采用了单一数据库来解决特征的相关性问题。另外，它采用模块化方式，用户可以根据自身的需要进行选择，而不必安装所有模块。Pro/E的基于特征方式，能够将设计至生产全过程集成到一起，实现并行工程设计。它不但可以应用于工作站，而且也可以应用到单机上。
Pro/E采用了模块方式，可以分别进行草图绘制、零件制作、装配设计、钣金设计、加工处理等，保证用户可以按照自己的需要进行选择使用。
1． 参数化设计，相对于产品而言，我们可以把它看成几何模型，而无论多么复杂的几何模型，都可以分解成有限数量的构成特征，而每一种构成特征，都可以用有限的参数完全约束，这就是参数化的基本概念。
2． 基于特征建模
Pro/E是基于特征的实体模型化系统，工程设计人员采用具有智能特性的基于特征的功能去生成模型，如腔、壳、倒角及圆角，您可以随意勾画草图，轻易改变模型。这一功能特性给工程设计者提供了在设计上从未有过的简易和灵活。
3． 单一数据库〔全相关〕
Pro/Engineer是建立在统一基层上的数据库上，不象一些传统的CAD/CAM系统建立在多个数据库上。所谓单一数据库，就是工程中的资料全部来自一个库，使得每一个独立用户在为一件产品造型而工作，不管他是哪一个部门的。换言之，在整个设计过程的任何一处发生改动，亦可以前后反应在整个设计过程的相关环节上。例如，一旦工程详图有改变，NC〔数控〕工具路径也会自动更新；组装工程图如有任何变动，也完全同样反应在整个三维模型上。这种独特的数据结构与工程设计的完整的结合，使得一件产品的设计结合起来。这一优点，使得设计更优化，成品质量更高，产品能更好地推向市场，价格也更廉价。
Pro/Engineer
Wildfire 授课讲义
0Proe5.0 1 主讲：胡光明 Proe5.0
曲面特征
第一节 曲面编辑与修改
曲面完成后，根据新的设计要求，可能需要对曲面进行修改与调整。在曲面模型的建立过程中，恰当使用曲面编辑与修改工具，可提高建模效率。
本课重点练习偏移曲面、移动曲面、修剪曲面、镜像曲面、复制曲面、延伸曲面等编辑与修改工具。
一、曲面偏移
曲面偏移有4种类型：“标准”、“展开”、“具有斜度”和“替代”。
在曲面偏移过程中，用户可以控制偏移的方式。
• 垂直偏移：垂直于原始面进行偏移。
• 自动调整：系统自动确定坐标系、比例，并沿其坐标轴控制偏移。
• 控制调整：按用户定义的坐标系及指定的坐标轴来控制偏移。
• 平移偏移：沿指定的方向移动曲面

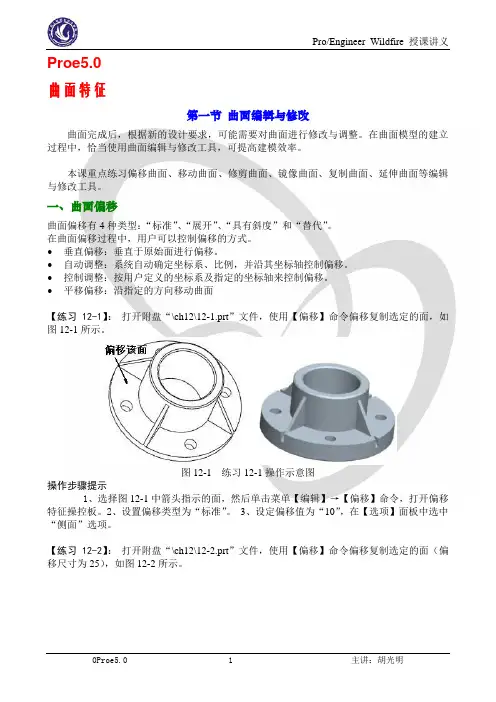

【练习12-1】： 打开附盘“\ch12\12-1.prt”文件，使用【偏移】命令偏移复制选定的面，如图12-1所示。
图12-1 练习12-1操作示意图
操作步骤提示
1、选择图12-1中箭头指示的面，然后单击菜单【编辑】→【偏移】命令，打开偏移特征操控板。2、设置偏移类型为“标准”。 3、设定偏移值为“10”，在【选项】面板中选中“侧面”选项。
【练习12-2】： 打开附盘“\ch12\12-2.prt”文件，使用【偏移】命令偏移复制选定的面（偏移尺寸为25），如图12-2所示。 Pro/Engineer
Wildfire 授课讲义
0曲面特征 2 主讲：胡光明
图12-2 练习12-2操作示意图
使用展开型曲面偏移，可在选择的面之间创建连续的包容体，也可对开放曲面或实体表面的局部进行偏移。
