室内机柜配线作业指导书

单位:

编制:

审核:

批准:

年 月 日发布 年 月 日实施 **铁路**标段信号工程

室内机柜配线作业指导书

1．适用范围

适用于**铁路**标段信号工程室内机柜配线的施工。

2．作业准备

2.1内业技术准备

在开工前组织现场技术及作业人员认真学习技术标准规范。制定施工安全保证措施，对作业人员进行技术交底，使作业人员熟练掌握本项目的施工工艺、操作要点及质量标准。对参加施工人员进行上岗前技术培训。

2.2外业技术准备

根据设计文件复核机柜位置及组合位置，线缆及附属材料准备完毕。

3．技术要求

3.1室内设备布线应满足下列要求：

3.1.1室内架（柜）、设备之间及内部的配线，其规格、型号应符合设计规定。

3.1.2各种布线全部采用阻燃型。所有与数据通信线共槽的线缆均应采用阻燃屏蔽线。线条不得有中间接头和绝缘破损现象。

3.1.3室内所有线缆布线禁止出现环状；布放线条时，应留有适当的作头备用量，配线、电缆应排列整齐。

3.1.4电缆引出端应有标明去向的铭牌。

3.1.5走线槽内应用格栅分别将电源、发送、接收、散线、电缆分开布线。

3.1.6室内轨道电路发送、接收传输通道成对使用对绞屏蔽阻燃塑料软线。

3.1.7剖切电缆时，不得损伤芯线外层绝缘。

3.1.8机架（柜）内部组合侧面，应采用竖向线槽布线方式，组合侧面线槽引出的线把应用塑料线带绑扎，线把应间隔均匀、整齐美观。

3.2室内设备配线应符合下列要求：

3.2.1配线的规格、型号符合设计规定。 3.2.2接线端子安装应牢固、紧凑，端子外壳无污渍、开裂及变形，导流条和弹簧夹无锈蚀。

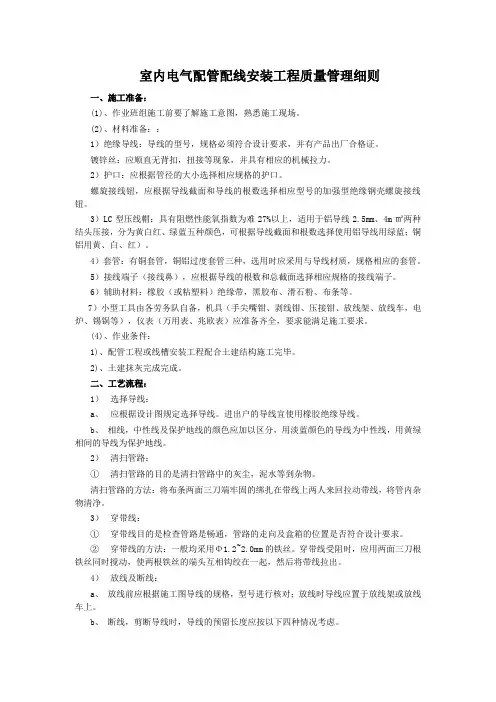

室内电气配管配线安装工程质量管理细则

一、施工准备：

(1)、作业班组施工前要了解施工意图，熟悉施工现场。

(2)、材料准备：：

1）绝缘导线：导线的型号，规格必须符合设计要求，并有产品出厂合格证。

镀锌丝：应顺直无背扣，扭接等现象，并具有相应的机械拉力。

2）护口：应根据管径的大小选择相应规格的护口。

螺旋接线钮，应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。

3）LC型压线帽：具有阻燃性能氧指数为难27%以上，适用于铝导线2.5mm、4m㎡两种结头压接，分为黄白红、绿蓝五种颜色，可根据导线截面和根数选择使用铝导线用绿蓝；铜铝用黄、白、红）。

4）套管：有铜套管，铜铝过度套管三种，选用时应采用与导线材质，规格相应的套管。

5）接线端子（接线鼻），应根据导线的根数和总截面选择相应规格的接线端子。

6）辅助材料：橡胶（或粘塑料）绝缘带，黑胶布、滑石粉、布条等。

7）小型工具由各劳务队自备，机具（手尖嘴钳、剥线钳、压接钳、放线架、放线车，电炉、锡锅等），仪表（万用表、兆欧表）应准备齐全，要求能满足施工要求。

(4)、作业条件：

1)、配管工程或线槽安装工程配合土建结构施工完毕。

2)、土建抹灰完成完成。

二、工艺流程：

1） 选择导线：

a、 应根据设计图规定选择导线。进出户的导线宜使用橡胶绝缘导线。

b、 相线，中性线及保护地线的颜色应加以区分，用淡蓝颜色的导线为中性线，用黄绿相间的导线为保护地线。

2） 清扫管路：

① 清扫管路的目的是清扫管路中的灰尘，泥水等到杂物。

清扫管路的方法：将布条两面三刀端牢固的绑扎在带线上两人来回拉动带线，将管内杂物清净。

3） 穿带线：

① 穿带线目的是检查管路是畅通，管路的走向及盒箱的位置是否符合设计要求。

② 穿带线的方法：一般均采用Φ1.2~2.0mm的铁丝。穿带线受阻时，应用两面三刀根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。

简述室内配线工程施工程序

室内配线工程的施工程序主要分为以下几个步骤：

1. 前期准备阶段：

在进行室内配线工程之前，必须做好相关的前期准备工作。首先是编制电气设计方案并获得相关设计审批文件。设计方案必须符合国家相关的电气规范和标准，保证工程的合理性和安全性。其次是确定施工方案和工期计划，应当充分考虑工程的施工条件和环境，确保施工过程的顺利进行。最后是确定施工所需的材料和人员，包括电缆、开关插座、电箱等各种材料，以及电工、安全员等施工人员。

2. 施工准备阶段：

在开始进行室内配线工程之前，必须做好相关的施工准备工作。首先是进行现场勘察和标志，确定施工范围和电气线路布置方案。其次是进行材料检验和验收，确保所选用的电气材料符合国家相关标准和规范，以保证工程的质量和安全。最后是确定施工计划和组织，包括施工进度安排、人员配置、安全措施等方面的安排。

3. 施工过程：

在进行室内配线工程的施工过程中，必须严格按照设计方案和施工图纸进行操作，保证施工质量和安全。具体施工步骤包括：

（1）进行线路敷设：根据设计方案和施工图纸，对电缆进行敷设，并确保电缆的绝缘完好，避免出现损坏导致的安全事故。

（2）安装开关插座：根据设计方案和规范要求，安装开关插座，并对其进行绝缘测试，确保设备正常运行。

（3）安装电箱及配电设备：根据设计方案和规范要求，安装电箱及配电设备，并进行线路连接和绝缘测试，确保电路安全可靠。

（4）进行接地保护：对电气设备进行接地处理，确保设备和人员的安全。

（5）进行线路测试和调试：对已敷设的线路进行测试和调试，确保电路正常运行。

4. 竣工验收阶段：

在完成室内配线工程后，必须进行竣工验收工作，以确保整个工程的质量和安全。验收工作包括：

（1）对电气设备进行检查：检查设备的安装质量和绝缘情况，确保设备符合相关规范和标准。 （2）进行电力检测：对敷设的线路进行电力测试，确保电路正常运行。

（3）进行安全检查：检查电气设备的接地情况和安全措施，确保设备和人员的安全。

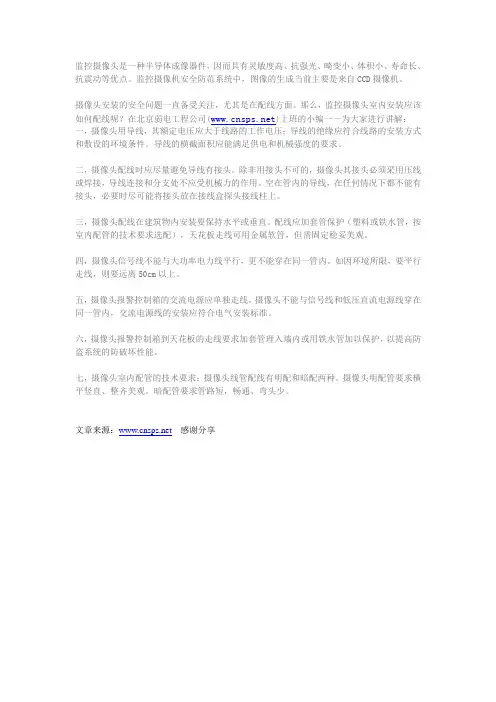

监控摄像头是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。监控摄像机安全防范系统中，图像的生成当前主要是来自CCD摄像机。

摄像头安装的安全问题一直备受关注，尤其是在配线方面。那么，监控摄像头室内安装应该如何配线呢？在北京弱电工程公司()上班的小编一一为大家进行讲解：

一，摄像头用导线，其额定电压应大于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。导线的横截面积应能满足供电和机械强度的要求。

二，摄像头配线时应尽量避免导线有接头。除非用接头不可的，摄像头其接头必须采用压线或焊接，导线连接和分支处不应受机械力的作用。空在管内的导线，在任何情况下都不能有接头，必要时尽可能将接头放在接线盒探头接线柱上。

三，摄像头配线在建筑物内安装要保持水平或垂直。配线应加套管保护（塑料或铁水管，按室内配管的技术要求选配），天花板走线可用金属软管，但需固定稳妥美观。

四，摄像头信号线不能与大功率电力线平行，更不能穿在同一管内。如因环境所限，要平行走线，则要远离50cm以上。

五，摄像头报警控制箱的交流电源应单独走线，摄像头不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。

六，摄像头报警控制箱到天花板的走线要求加套管理入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。

七，摄像头室内配管的技术要求：摄像头线管配线有明配和暗配两种。摄像头明配管要求横平竖直、整齐美观。暗配管要求管路短，畅通、弯头少。
