建筑工程双代号网络图
000660161601818020200222202424025250262602828029290
66016160181802020022220242402525026260282802929031310
土方开挖灰土挤密桩垫层条基支模条基绑钢筋条基浇砼砌砖基础地圈梁支模地圈梁绑钢筋 地圈梁浇砼回填土
610222211212
3
A段植筋
34340414654550551661555752058782059792061812031310
414104550051560557005878059790618106484434340
A段砌砖墙A段柱、梁支模 A段柱、梁绑钢筋A段柱、梁浇砼A段安装楼板A段楼梯支模 A段楼梯绑钢筋A段楼梯浇砼
74643123
34384414104852452564587012627816658116668216688416
374144848052560586206274065810668206884071871
B段植筋B段砌砖墙B段柱、梁支模 B段柱、梁绑钢筋B段柱、梁浇砼B段安装楼板 B段楼梯支模B段楼梯绑钢筋B段楼梯浇砼
374643123
4145448480555835962365749698112698415708515728715
444845555059620656806978069840708507287075907
C段植筋C段砌砖墙C段柱、梁支模 C段柱、梁绑钢筋C段柱、梁浇砼 C段安装楼板C段楼梯支模C段楼梯绑钢筋C段楼梯浇砼
374643123
485245555062642666827278676848798788088882908
515546262066680727407682079870808808290085934
D段植筋D段砌砖墙D段柱、梁支模 D段柱、梁绑钢筋D段柱、梁浇砼D段安装楼板D段楼梯支模D段楼梯绑钢筋D段楼梯浇砼
374643123
word文档可编辑
一、双代号网络图
（案例1-1至1-6）
二、工期压缩 （案例2-1至2-7）
第四讲 双代号网络图和工期压缩[1A420020]

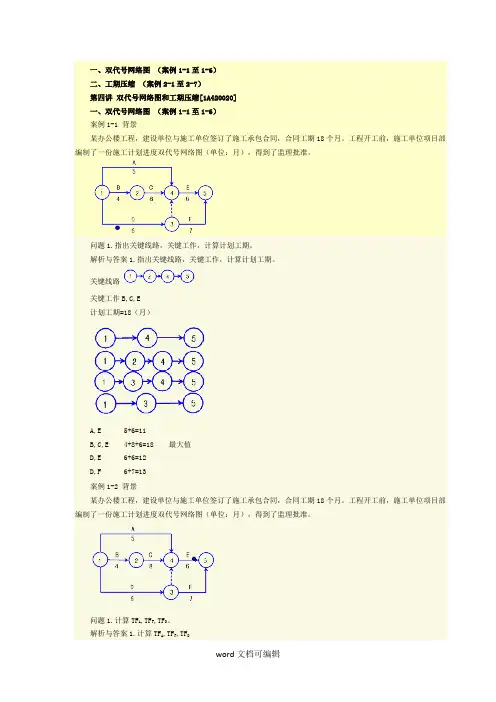

一、双代号网络图 （案例1-1至1-6）
案例1-1 背景
某办公楼工程，建设单位与施工单位签订了施工承包合同，合同工期18个月。工程开工前，施工单位项目部编制了一份施工计划进度双代号网络图（单位：月），得到了监理批准。
问题1.指出关键线路，关键工作，计算计划工期。
解析与答案1.指出关键线路，关键工作，计算计划工期。
关键线路
关键工作B,C,E
计划工期=18（月）
A,E 5+6=11
B,C,E 4+8+6=18 最大值
D,E 6+6=12
D,F 6+7=13
案例1-2 背景
某办公楼工程，建设单位与施工单位签订了施工承包合同，合同工期18个月。工程开工前，施工单位项目部编制了一份施工计划进度双代号网络图（单位：月），得到了监理批准。
问题1.计算TFA,TFF,TFD。
解析与答案1.计算TFA,TFF,TFD word文档可编辑
（1）判断关键线路
关键线路
（2）突显关键节点
（3）计算TFA=7（月）
①沿着A工作箭尾逆向寻找关键节点①
②沿着A工作箭头正向寻找关键节点④
③列式计算
计算TFF=5（月）
沿着F工作箭尾逆向寻找关键节点①
沿着F工作箭头正向寻找关键节点⑤
列式计算
计算TFD=5（月）
沿着D工作箭尾逆向寻找关键节点①
沿着D工作箭头正向寻找关键节点④、⑤
列式计算
TFD=MIN（X1,X2）=MIN（6,5）=5（月）
案例1-3 背景
工程开工前，施工单位项目部编制了一份办公楼装修施工计划进度双代号时标网络图（单位：周），得到了监理批准。
工程网络图
工程网络图
工程网络图主要用于工程项目计划管理，它首先将施工项目整个建造过程分解成若干项工作，以规定的网络符号表达各项工作之间的相互制约和相互依赖关系，并根据它们的开展顺序和相互关系，从左至右排列起来，最后形成一个网状图形，这种网状图形就是工程网络图。其表示方法主要有双代号表示法和单代号表示法。
1．双代号网络图。采用两个带编号的圆圈和一个中间箭线表示一项工作，工作的名称写在箭线的上面，完成工作所需要的持续时间写在箭线的下面，箭尾圆圈表示工作的开始，箭头圆圈表示工作的结束；把一项工程（或计划）的所有工作，根据其开展的先后顺序和相互制约、相互依赖的关系，用这种方法从左向右排列起来，形成的网状图形。双代号网络图主要由工作、节点和线路三个基本要素组成。在双代号网络图中，可将工作分为：需要消耗时间和资源的工作，如砌筑安装类、运输类和制备类施工过程；只消耗时间而不消耗资源的工作，如抹灰和粉刷等的干燥过程；不消耗时间和资源的工作三种。而第三种为仅仅表示工作之间相互制约、相互依赖关系的逻辑关系箭线，它又称为虚工作。在建筑工程流水施工时，虚工作使用十分频繁；如果不使用虚工作就不能正确地表达流水施工的组织方式，绘制出正确的双代号网络图。但应注意必须严格按工作之间的逻辑关系正确使用，避免将工作之间的关系搞乱，造成网络图计算发生错误。虚工作也是双代号网络图所特有的工作。在一个网络图中，表示整个网络开始的节点称为网络图的起点节点；表示整个网络最终完成的节点称为网络图的终点节点；其余称中间节点。而网络图中又将线路分为：关键线路和非关键线路两类；由此可确定出网络计划工期，关键工作和非关键工作，利用非关键工作的机动时间，科学地、合理地调配资源和对网络计划进行优化。
2．单代号网络图。用一个大圆圈或方框表示一项工作，工作的编号写在圆圈和方框的中部，完成工作所需要的持续时间写在圆圈或方框的下部，箭线仅表示各项工作之间相互制约和依赖关系；用这种方法将一项工程（或计划）的所有工作，根据其开展的先后顺序和相互制约、相互依赖的逻辑关系，从左向右排列起来所形成的网状图形。单代号网络图也称工作节点式网络图，它由工作和线路两个基本要素组成，在单代号网络图中，工作由节点及其关联的箭线组成。关联的箭线既不消耗时间，也不消耗资源；网络图中的线路也分为：关键线路和非关键线路两种。单代号网纹图绘制比较方便，不必增加虚工作；在此点上，弥补了双代号网络图的不足；因此，近年来在国外，特别是在欧洲，新发展起来的几种形式的网络计划，如：决策网络计划（DCPM）、图示评审技术（GERT）和前导网络（PN）等，都是采用单代号网络图。单代号网络图具有便于说明、容易被非专业人员理解和易于修改等优点。它对于推广应用网络计划技术编制工程项目施工进度计划，进行全面科学管理是非常有益的。
1 第三讲 双代号网络图
一、双代号网络图基本绘制方法
二、双代号网络图的关键线路判断方法
三、双代号网络图的计划工期与实际工期计算方法
四、双代号网络图的非关键工作总时差计算方法
五、双代号时标网络图
六、双代号网络图与横道图之间转换
一、双代号网络图基本绘制方法
【案例1】 背景：
项目经理决定将某二室一厅住宅装修工程施工任务分解成两个工作A与B，其中油漆工小王在主卧刷乳胶漆作业被称为A工作；油漆工小王在次卧刷乳胶漆作业被称为B工作；并计划2天完成A工作（A工作计划持续时间为2天），3天完成B工作（B工作计划持续时间为3天），共5天完成A、B工作；要求先完成A工作再完成B工作。
问题：（1）绘制本工程施工计划进度双代号网络图。
分析与答案：
节点： 节点编号 起点节点 终点节点 线路
油漆工小王在主卧刷乳胶漆作业被称为A工作；油漆工小王在次卧刷乳胶漆作业被称为B工作；要求先完成A工作再完成B工作。
双代号网络图：A工作先开始， B工作在A工作结束后才开始，称A工作是B工作的紧前工作；B工作是A工作的紧后工作。称A、B工作先后开工的顺序关系称为逻辑关系。本案例中A、B工作的逻辑关系是由项目经理决定的，统称由组织决定。
2 如需要表达A工作是B、C工作的紧前工作；B、C工作是A工作的紧后工作，则：
如需要表达A、B工作是C工作的紧前工作；C工作是A 、B工作的紧后工作。则：
【案例2】 背景
项目经理决定将某二室一厅住宅装修工程施工任务分解成两个工作A与B，木工小李在主卧钉地龙骨施工作业被称为A工作；木工小李在主卧铺木地板施工作业被称为B工作，要求5天完成A、B工作，其中A工作计划持续时间是2天，B工作计划持续时间是3天。问题:（1）绘制本工程施工计划进度双代号网络图。
分析与答案：
A工作是B工作的紧前工作；B工作是A工作的紧后工作。A、B工作先后开工的顺序关系称为逻辑关系。本案例中A、B工作的逻辑关系是由工艺决定的。根据案例1、案例2可以得出结论：A、B工作的逻辑关系，或者是由组织决定的；或者是由工艺决定的。
