双代号网络图

建筑工程双代号网络图

000660161601818020200222202424025250262602828029290

66016160181802020022220242402525026260282802929031310

土方开挖灰土挤密桩垫层条基支模条基绑钢筋条基浇砼砌砖基础地圈梁支模地圈梁绑钢筋 地圈梁浇砼回填土

610222211212

3

A段植筋

34340414654550551661555752058782059792061812031310

414104550051560557005878059790618106484434340

A段砌砖墙A段柱、梁支模 A段柱、梁绑钢筋A段柱、梁浇砼A段安装楼板A段楼梯支模 A段楼梯绑钢筋A段楼梯浇砼

74643123

34384414104852452564587012627816658116668216688416

374144848052560586206274065810668206884071871

B段植筋B段砌砖墙B段柱、梁支模 B段柱、梁绑钢筋B段柱、梁浇砼B段安装楼板 B段楼梯支模B段楼梯绑钢筋B段楼梯浇砼

374643123

4145448480555835962365749698112698415708515728715

444845555059620656806978069840708507287075907

C段植筋C段砌砖墙C段柱、梁支模 C段柱、梁绑钢筋C段柱、梁浇砼 C段安装楼板C段楼梯支模C段楼梯绑钢筋C段楼梯浇砼

374643123

485245555062642666827278676848798788088882908

515546262066680727407682079870808808290085934

D段植筋D段砌砖墙D段柱、梁支模 D段柱、梁绑钢筋D段柱、梁浇砼D段安装楼板D段楼梯支模D段楼梯绑钢筋D段楼梯浇砼

374643123

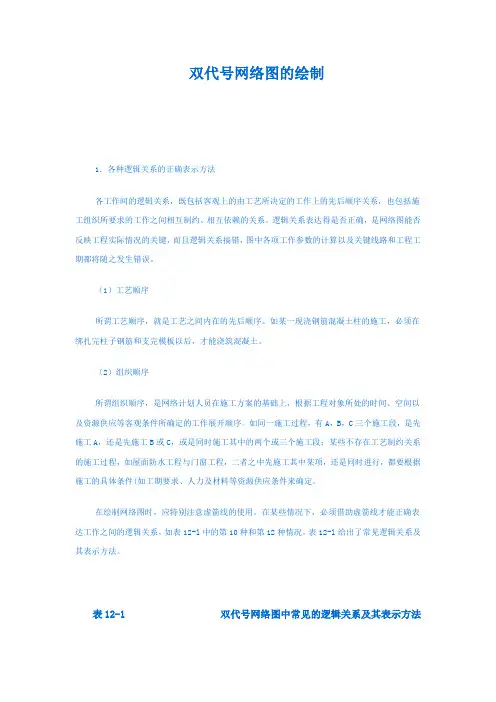

双代号网络图的绘制

1．各种逻辑关系的正确表示方法

各工作间的逻辑关系，既包括客观上的由工艺所决定的工作上的先后顺序关系，也包括施工组织所要求的工作之间相互制约、相互依赖的关系。逻辑关系表达得是否正确，是网络图能否反映工程实际情况的关键，而且逻辑关系搞错，图中各项工作参数的计算以及关键线路和工程工期都将随之发生错误。

（1）工艺顺序

所谓工艺顺序，就是工艺之间内在的先后顺序。如某一现浇钢筋混凝土柱的施工，必须在绑扎完柱子钢筋和支完模板以后，才能浇筑混凝土。

（2）组织顺序

所谓组织顺序，是网络计划人员在施工方案的基础上，根据工程对象所处的时间、空间以及资源供应等客观条件所确定的工作展开顺序。如同一施工过程，有A，B，C三个施工段，是先施工A，还是先施工B或C，或是同时施工其中的两个或三个施工段；某些不存在工艺制约关系的施工过程，如屋面防水工程与门窗工程，二者之中先施工其中某项，还是同时进行，都要根据施工的具体条件(如工期要求、人力及材料等资源供应条件来确定。

在绘制网络图时，应特别注意虚箭线的使用。在某些情况下，必须借助虚箭线才能正确表达工作之间的逻辑关系，如表12-l中的第10种和第12种情况。表12-l给出了常见逻辑关系及其表示方法。

表12-1 双代号网络图中常见的逻辑关系及其表示方法

序 号 工作间逻辑关系 表示方法

1 A,B,C无紧前工作，即工作A,B,C均为计划的第一项工作，且平行进行

2 A完成后，B,C,D才能开始

3 A,B,C均完成后，D才能开始

4 A,B均完成后，C,D才能开始

5 A完成后，D才能开始；A,B均完成后E才能开始；A,B,C均完成后，E才能开始

6 A与D同时开始，B为A的紧后工作

7 A,B均完成后，D才开始；A,B,C均完成后，E才开始；D,E完成后，F才开始

8 A结束后，B,C,D才开始；B,C,D结束后，E才开始

双代号网络图讲义

三、双代号网络图的组成

(一)节点

双代号网络图中节点表示工作之间的联结，它不占用任何时间和资源，只表示指向节点的工作全部完成后，该节点后面的工作才能开始这件事。因此节点只是一个“瞬间”，被称为事件。双代号网络图节点只代表工作的开始或结束。不代表工作本身。

（二）工作

在双代号网络图中，工作是用箭线表示的。箭尾表示工作的开始，箭头表示工作的完成。对于某项工作来说，紧排在其前面的工作，称为该工作的紧前工作，紧接在其后面的工作称为该工作的紧后工作，和它同时进行的工作称为平行工作。双代号网络图中工作是用箭线表示的。单代号网络图中工作是用结点表示的。

（三）虚工作(逻辑箭线)

虚工作是一项虚拟的工作，实际并不存在。它仅用来表示工作之间的先后顺序，无工作名称，既不消耗时间，也不消耗资源。用虚箭线表示虚工作，其持续时间为0。 虚工作用实箭线表示时，需要标注持续时间为0。理解虚工作的涵义，既不消耗时间也不消耗资源。持续时间为0，仅用来表示逻辑关系连接和区分。在时标网络图中虚箭线只有上下，没有左右方向

（四）网络图的绘制

在绘制网络图前，根据工作分解结构方法和项目管理的需要，将项目分解为网络计划的基本组成单元—工作(或工序)，并确定各工作的持续时间，确定网络计划中各项工作的先后顺序，工作间的逻辑关系分为工艺关系和组织关系，据此绘制网络计划图。

（五）双代号网络图绘制在时间坐标上，称为时标网络计划。 B> /B>

时标网络图中的工作全部按最早开始和最早完成时间绘制，称为早时标网络计划；

网络图中的工作全部按最迟开始和最迟完成时间绘制，称为迟时标网络计划。

我们案例考试中经常驻出现早时标网络图。时标网络计划中的实箭线表示工作，波形线表示一项工作的最早完成时间与其紧后工作最早开始时间之间的时间间隔。

一、双代号网络图6个时间参数的计算方法（图上计算法）

从左向右累加，多个紧前取大，计算最早开始结束；

从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；

②找出经过该工作的所有线路，求出最长的时间

③该工作总时差=总工期-②

二、双代号时标网络图

双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线

表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图

1、关键线路

在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧

2、时差计算

1）自由时差

双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1

但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：

计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：

以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。
