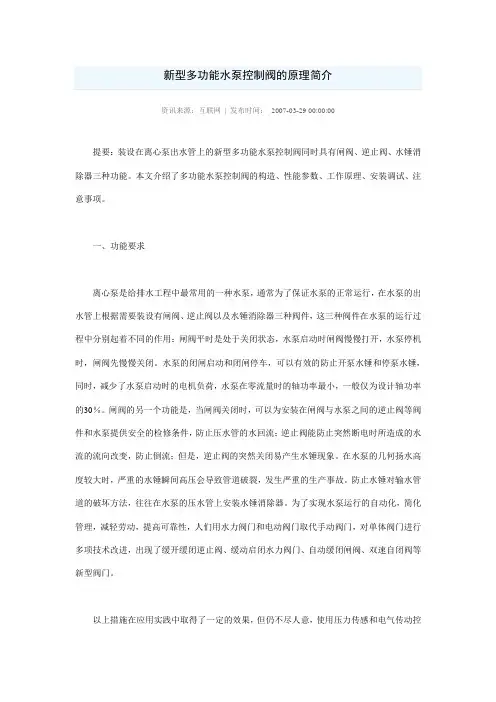

新型多功能水泵控制阀的原理简介

资讯来源：互联网 | 发布时间： 2007-03-29 00:00:00

提要：装设在离心泵出水管上的新型多功能水泵控制阀同时具有闸阀、逆止阀、水锤消除器三种功能。本文介绍了多功能水泵控制阀的构造、性能参数、工作原理、安装调试、注意事项。

一、功能要求

离心泵是给排水工程中最常用的一种水泵，通常为了保证水泵的正常运行，在水泵的出水管上根据需要装设有闸阀、逆止阀以及水锤消除器三种阀件，这三种阀件在水泵的运行过程中分别起着不同的作用：闸阀平时是处于关闭状态，水泵启动时闸阀慢慢打开，水泵停机时，闸阀先慢慢关闭。水泵的闭闸启动和闭闸停车，可以有效的防止开泵水锤和停泵水锤，同时，减少了水泵启动时的电机负荷，水泵在零流量时的轴功率最小，一般仅为设计轴功率的30％。闸阀的另一个功能是，当闸阀关闭时，可以为安装在闸阀与水泵之间的逆止阀等阀件和水泵提供安全的检修条件，防止压水管的水回流；逆止阀能防止突然断电时所造成的水流的流向改变，防止倒流；但是，逆止阀的突然关闭易产生水锤现象。在水泵的几何扬水高度较大时，严重的水锤瞬间高压会导致管道破裂，发生严重的生产事故。防止水锤对输水管道的破坏方法，往往在水泵的压水管上安装水锤消除器。为了实现水泵运行的自动化，简化管理，减轻劳动，提高可靠性，人们用水力阀门和电动阀门取代手动阀门，对单体阀门进行多项技术改进，出现了缓开缓闭逆止阀、缓动启闭水力阀门、自动缓闭闸阀、双速自闭阀等新型阀门。

以上措施在应用实践中取得了一定的效果，但仍不尽人意，使用压力传感和电气传动控制复杂故障较多，单一阀门的改进不能解决自动运行的主要问题。所以，人们一直致力于研制一种同时具有闸阀、逆止阀和水锤消除器三种阀件功能的阀门，在减少占地的同时满足上述综合要求。JD745X型多功能水泵控制阀是其中较好的一种，它具有一阀多能、运行可靠、简化操作、便于维护，能按水泵的操作要求自动运行的优点，很受到用户的欢迎。

水泵及控制阀工作原理

水泵的工作原理是利用电动机的动力，将液体送入相对较高的位置或增加液体的压力。当电动机启动时，它会驱动水泵的叶轮旋转。叶轮受到驱动力的作用，将液体吸入泵的入口并推入泵的出口。通过叶轮的旋转和叶轮与泵壳之间的间隙，液体得以被无限地推入，从而形成连续的流动。由于物质存在不可压缩性，液体会受到泵的作用而产生压力，进而发生流动。

控制阀的工作原理是根据流体介质的压力、温度、液位或其他参数的变化，通过自动运动或手动调节的方式，改变流体通道的截面积，实现流量、压力和液位的调节控制。控制阀内部通常由阀体、阀芯、阀座及驱动装置组成。阀体中有一个用于调节截面积的孔或通道，通过改变孔的开度或通道的截面积，控制或调节流体的流量或压力。

当流量或压力需要调节时，控制阀的驱动装置会对阀芯进行力的调节，使阀芯的位置发生改变，从而改变阀内的通道截面积。当截面积增大时，阀门开度增大，流量增加，同时压力下降；当截面积减小时，阀门开度减小，流量减少，同时压力增加。通过阀芯位置的调节，控制阀能够实时地调节流体的流量、压力或液位，以满足不同工况下的需求。

减压阀工作原理

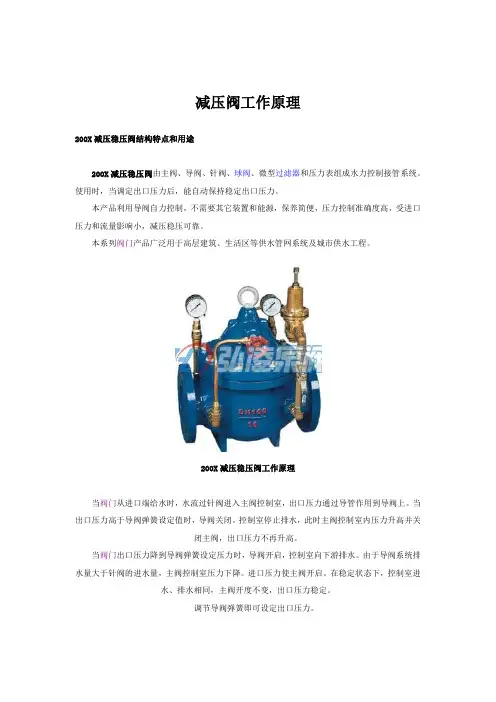

200X减压稳压阀结构特点和用途

200X减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。

本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。

本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

200X减压稳压阀工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。

调节导阀弹簧即可设定出口压力。

200X减压稳压阀主要技术参数

公称压（Mpa） 壳体试验压力（MPa） 密封试验压力（MPa） 最高进口压力（MPa） 出口可调压力（MPa） 适用介质 介质温度（℃）

1.0 1.5 1.1 1.0 0.09-0.8

水 0-80 1.6 2.4 1.76 1.6 0.10-1.2

2.5 3.75 2.75 2.5 0.15-1.6

200X减压稳压阀主要零件材料

零件名称 零件材料

阀体 阀盖 WCB

阀座 阀盘 铜合金

密封圈 O型圈 丁腈橡胶

阀杆 2Cr13

弹簧 50CrVA

针型阀 铜合金

球阀 铜合金

浮球阀 铜合金

微型过滤器 不锈钢

200X减压稳压阀部件列表：

1、导阀2、主阀3、球阀4、压力表5、针表

200X减压阀连接尺寸

DN L A A1 H H1 F D

mm D1

mm D2

mm n-Φd

mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
