调压阀工作原理

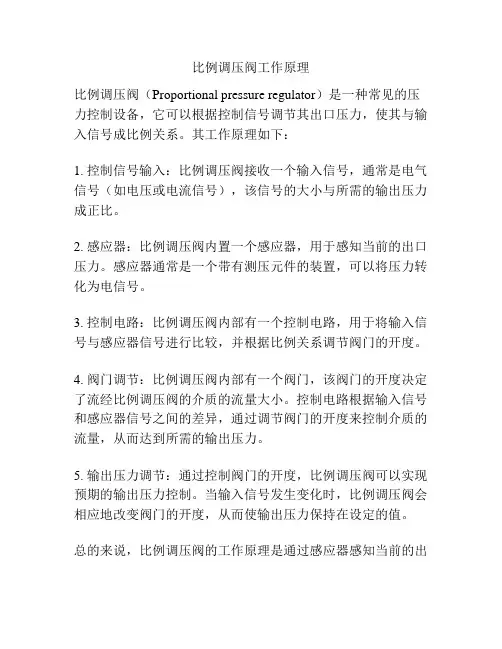

比例调压阀工作原理

比例调压阀（Proportional pressure regulator）是一种常见的压力控制设备，它可以根据控制信号调节其出口压力，使其与输入信号成比例关系。其工作原理如下：

1. 控制信号输入：比例调压阀接收一个输入信号，通常是电气信号（如电压或电流信号），该信号的大小与所需的输出压力成正比。

2. 感应器：比例调压阀内置一个感应器，用于感知当前的出口压力。感应器通常是一个带有测压元件的装置，可以将压力转化为电信号。

3. 控制电路：比例调压阀内部有一个控制电路，用于将输入信号与感应器信号进行比较，并根据比例关系调节阀门的开度。

4. 阀门调节：比例调压阀内部有一个阀门，该阀门的开度决定了流经比例调压阀的介质的流量大小。控制电路根据输入信号和感应器信号之间的差异，通过调节阀门的开度来控制介质的流量，从而达到所需的输出压力。

5. 输出压力调节：通过控制阀门的开度，比例调压阀可以实现预期的输出压力控制。当输入信号发生变化时，比例调压阀会相应地改变阀门的开度，从而使输出压力保持在设定的值。

总的来说，比例调压阀的工作原理是通过感应器感知当前的出口压力，并与输入信号进行比较，通过调节阀门的开度来实现所需的输出压力控制。

气体调压阀原理

气体调压阀是一种常见的控制装置，用于调节气体的压力，确保在管道或设备中维持稳定的压力水平。它由压力调节机构、阀体和执行机构组成。

气体调压阀的工作原理基于负载压力和设定压力之间的差异。当负载压力低于设定压力时，调压阀打开，允许更多的气体通过，提高负载压力。当负载压力高于设定压力时，调压阀关闭，减少气体流量，降低负载压力。

压力调节机构是气体调压阀的关键部分。它通常由弹簧和调节螺钉组成。弹簧根据设定压力的要求进行调节，并通过调节螺钉进行微调。当负载压力高于设定压力时，弹簧被压缩，使调压阀关闭。当负载压力低于设定压力时，弹簧的压力减小，调压阀打开。

阀体是气体调压阀的主体部分，它包含了进气口、出气口和调压阀。控制气体流量的调节阀通过启闭来调节气体的流量。执行机构通常由电磁阀或手动操作杆组成，用于实现调节阀的启闭动作。

总的来说，气体调压阀通过压力调节机构和阀体来实现对气体压力的控制。它能够自动调节气体压力，保持系统的安全稳定运行。

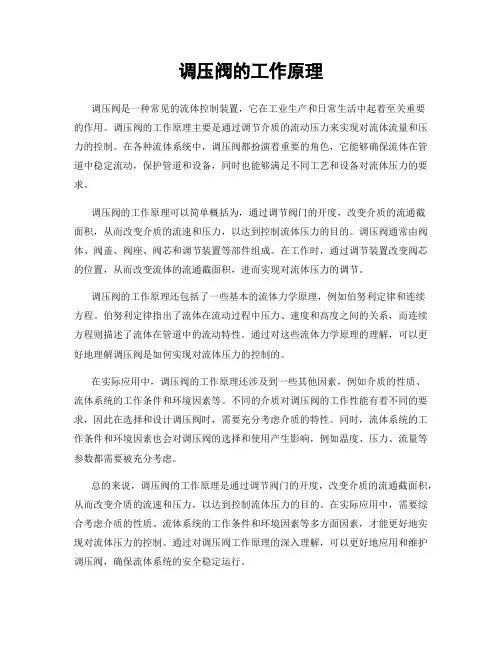

调压阀的工作原理

调压阀是一种常见的流体控制装置，它在工业生产和日常生活中起着至关重要的作用。调压阀的工作原理主要是通过调节介质的流动压力来实现对流体流量和压力的控制。在各种流体系统中，调压阀都扮演着重要的角色，它能够确保流体在管道中稳定流动，保护管道和设备，同时也能够满足不同工艺和设备对流体压力的要求。

调压阀的工作原理可以简单概括为，通过调节阀门的开度，改变介质的流通截面积，从而改变介质的流速和压力，以达到控制流体压力的目的。调压阀通常由阀体、阀盖、阀座、阀芯和调节装置等部件组成。在工作时，通过调节装置改变阀芯的位置，从而改变流体的流通截面积，进而实现对流体压力的调节。

调压阀的工作原理还包括了一些基本的流体力学原理，例如伯努利定律和连续方程。伯努利定律指出了流体在流动过程中压力、速度和高度之间的关系，而连续方程则描述了流体在管道中的流动特性。通过对这些流体力学原理的理解，可以更好地理解调压阀是如何实现对流体压力的控制的。

在实际应用中，调压阀的工作原理还涉及到一些其他因素，例如介质的性质、流体系统的工作条件和环境因素等。不同的介质对调压阀的工作性能有着不同的要求，因此在选择和设计调压阀时，需要充分考虑介质的特性。同时，流体系统的工作条件和环境因素也会对调压阀的选择和使用产生影响，例如温度、压力、流量等参数都需要被充分考虑。

总的来说，调压阀的工作原理是通过调节阀门的开度，改变介质的流通截面积，从而改变介质的流速和压力，以达到控制流体压力的目的。在实际应用中，需要综合考虑介质的性质、流体系统的工作条件和环境因素等多方面因素，才能更好地实现对流体压力的控制。通过对调压阀工作原理的深入理解，可以更好地应用和维护调压阀，确保流体系统的安全稳定运行。

自来水调压阀工作原理

自来水调压阀（Pressure Reducing Valve，简称PRV）是一种常用的水力控制阀门，主要用于调节管道系统中的水压力。它能够将高压的初始压力降低到设定的较低压力，确保管道系统内的水压稳定在一个可控范围内。下面将详细介绍自来水调压阀的工作原理。

自来水调压阀一般由主体阀体、阀瓣、调节弹簧、调节弹簧座和阀座等组成。当管道系统中的水压超过设定的阀门压力时，自来水调压阀自动开启，将过高的水压降低，并可通过调节弹簧和阀瓣的配合来调整所需的出水压力。以下是自来水调压阀的详细工作原理：

1. 初始状态下，阀瓣被调节弹簧按压在阀座上，阀门关闭。此时，进入调节弹簧座的水压力与阀门的设定压力相等。

2. 当管道中的水压超过设定的阀门压力时，调节弹簧座上的水力力量增大，使得调节弹簧受力增加。随着受力增大，调节弹簧开始压缩。

3. 当调节弹簧受力压缩到一定程度时，阀瓣会逐渐打开，水流经过阀座流入阀体，水压开始下降。

4. 随着阀瓣的打开，通过阀体流过的水流量增大，水压进一步降低。

5. 当水压降低到设定的压力范围内时，调节弹簧受力减小，弹簧开始恢复原状，使得阀瓣逐渐关闭。

6. 当阀瓣关闭时，管道中的水压再次升高，重复以上步骤，实现对水压的稳定调控。

需要注意的是，自来水调压阀在工作过程中会根据实际的水压情况进行调节，降低进入管道系统的过高水压，保护管道和设备的正常运行。同时，自来水调压阀也能通过调节弹簧和阀瓣的配合，根据用户的需求提供一定的出水压力。

总结起来，自来水调压阀通过调节弹簧和阀瓣的力量平衡，根据实际的水压情况自动打开或关闭阀门，从而达到稳定水压的目的。它在城市自来水管网中起到了重要的作用，为用户提供稳定的水压，保证了大楼、住宅、工业和商业设施等各类水压需求的正常使用。
