破渣机维护检修规程

圆锥破碎机操作维护检修规程

一、操作规范

1.操作人员必须经过专门培训，掌握圆锥破碎机的结构、性能及操作方法，并持证上岗。

2.在操作前要仔细检查设备及周围环境是否安全，确认无异物、人员等隐患后方可操作。

3.操作人员必须穿戴好防护装备，包括安全帽、防护眼镜、耳塞等。

4.在操作过程中要保持清醒，严禁饮酒、吸烟等降低警觉性的行为。

5.操作前要检查设备的润滑、冷却、送风等系统是否正常，确保设备可靠运行。

6.在操作时要严格按照设备使用说明书进行操作，不得随意调整操作参数。

7.操作时要保持集中注意力，严禁分神、玩手机等干扰操作的行为。

8.操作时要经常观察设备运行情况，如发现异常情况要及时停机检修。

9.操作时要严禁将手、工具等物件伸入设备内部，以免发生危险事故。

10.操作结束后要彻底清理设备及周围环境，保持场地整洁。

二、维护保养

1.定期检查设备的润滑系统，如油品不足要及时加注，油品污浊要更换。

2.定期检查设备的冷却系统，清洗散热器，确保冷却效果良好。 3.定期检查设备的送风系统，清理灰尘和堵塞，确保设备通风畅通。

4.定期检查设备的传动部件，如发现磨损或松动要及时更换或紧固。

5.定期检查设备的电气系统，如发现线路老化或接触不良要及时修理。

6.定期检查设备的安全保护装置，如发现失效要及时更换或修复。

7.定期清理设备的工作面，避免堆积过多物料影响破碎效果。

8.定期检查设备的筛选系统，如发现堵塞或磨损要及时清理或更换。

9.定期对设备的关键部件进行检测，如轴承、齿轮等，如有损坏要及时修复或更换。

10.停机维护时要切断电源，挂上禁止使用标志，确保维修人员的安全。

三、故障排除

1.当设备出现异常声音、振动等现象时要立即停机检查，切勿强行继续运行。

2.若发现设备有异常报警，要及时停机查看报警代码，按照说明书进行排查。

3.若设备无法正常启动，要先检查电源是否正常，然后检查电气系统是否故障。

破渣机维护检修规程

破渣机维护检修规程

编制：

批准：

时间：

目录

1 总则 (3)

2 检修周期与内容 (4)

3 检修与质量标准 (4)

4 试验与验收 (5)

5 维护与故障处理 (6)

1 总则

破渣机位于气化炉激冷室底部与锁斗之间，其作用是破碎特大的炉渣或脱落的耐火砖，保证气化炉长期顺利排渣、连续运行。

破渣机壳体为三类容器，其核心部件转齿和定齿偏心地安装在壳上，二者做相对运动，不断将炉渣破碎，并防止未破碎物集于轴上方。能耐高温、高压和渣水腐蚀，能长周期运转。

1.1 主要性能及操作条件

1.1.1 工艺性能

处理量正常操作设计

水流量 kg/h 29223 42650

固体流量 kg/h 9378.31 11000

压力 Mpa（G）6.5 7.15

温度℃147.6 280

处理物料水、煤渣、耐火砖

1.1.3 破碎机破碎能力

最大规格300×300×80 L×W×D（mm） 破碎强度186 MPa

密度4120 Kg/m3

破碎后尺寸≤40 mm

1.1.4 破碎机壳体

设计压力 Mpa（G）7.15

设计温度℃280

焊接接头系数 1

1.1.5 传动液压装置

最大工作压力 Mpa（G）22

马达输出扭矩 N.m 30800

马达转速 rpm 10~12

系统介质种类N46抗磨液压油

电机型号YB2-225S-4W V1 37kW IP55 dIICT4

1.2 设备结构

破渣机主机由壳体、粉碎刀架体、管路系统、轴系和托车组成。

壳体是破渣机的主体部分，它承受着破渣机工作过程中所有的流程压力，并为主机的其它部分提供安装依托。其上端以法兰与气化炉激冷室底部的法兰相连接，下端与锁渣阀相连接。为及时将破碎后的物料收集并引送到下游的锁斗中，在壳体的下端封头处加设有料斗。

粉碎刀架体主要分为刀架和转动刀体两部分，另外还包括起导流作用的滑板、挡板等。刀架安装在壳体内部的刀架连板上，它与转动刀体组成了破渣机的破碎单元，属于破碎单元中的静止部分。刀架共有九个，两两之间形成一过流通道，共形成八个过流通道。转动刀体安装在轴上，相邻的两刀体之间有45°

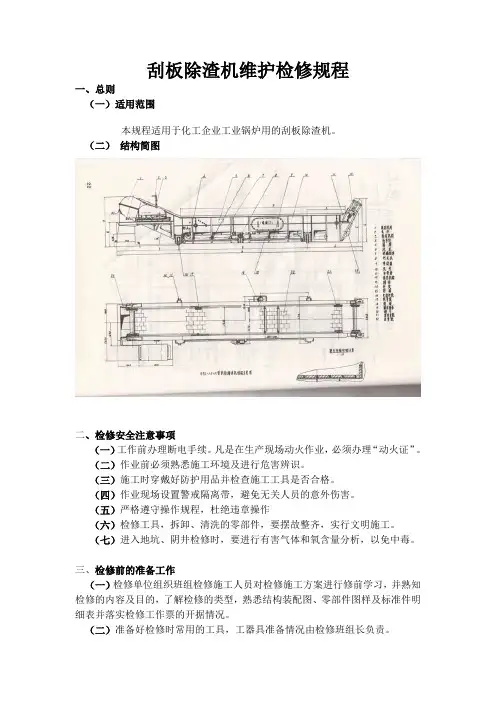

刮板除渣机维护检修规程

一、总则

（一）适用范围

本规程适用于化工企业工业锅炉用的刮板除渣机。

（二） 结构简图

二、检修安全注意事项

（一）工作前办理断电手续。凡是在生产现场动火作业，必须办理“动火证”。

（二）作业前必须熟悉施工环境及进行危害辨识。

（三）施工时穿戴好防护用品并检查施工工具是否合格。

（四）作业现场设置警戒隔离带，避免无关人员的意外伤害。

（五）严格遵守操作规程，杜绝违章操作

（六）检修工具，拆卸、清洗的零部件，要摆故整齐，实行文明施工。

（七）进入地坑、阴井检修时，要进行有害气体和氧含量分析，以免中毒。

三、检修前的准备工作

（一）检修单位组织班组检修施工人员对检修施工方案进行修前学习，并熟知检修的内容及目的，了解检修的类型，熟悉结构装配图、零部件图样及标准件明细表并落实检修工作票的开据情况。

（二）准备好检修时常用的工具，工器具准备情况由检修班组长负责。

（三）准备好检修时需更换的备件材料，材料准备情况由生产车架设备员认真核实，要求准确无误。

（四）为避免设备附属装置的检修脱节，在制定检修并实施的同时，电气部分应同时进行修理，协调检修计划工作由属地车间设备管理人员负责完成。

（五）检修现场定置摆放要求，在检修制定区域铺放滤布及盖布、盛装螺栓和其它物品的盛具由检修负责人准备。

四、设备完好标准

（一）零部件质量

1、零部件完整齐全，装配合理，质量符合要求。

2、刮板或框链底部磨损不超过10mm，链条或框链松紧适度，无打滑现象。

3、各传动齿轮、齿条、蜗轮、蜗杆啮合正常，磨损量不超过规定值。

4、基础及机座稳固，地脚螺栓及各部连接螺栓应满扣、整齐、紧固。

（二）运行状况

1、除渣量满足锅炉排渣需要或达到铭牌出力。

2、运行稳定，无异常声音，渣槽内水位正常。

3、润滑系统畅通，润滑油(脂)选用符合规定。

（三）技术资料

破渣机维护检修规程

撰写人：___________

部 门：___________

第 2 页 共 2 页 破渣机维护检修规程

1总则破渣机位于气化炉激冷室底部与锁斗之间，其作用是破碎特大的炉渣或脱落的耐火砖，保证气化炉长期顺利排渣、连续运行。破渣机壳体为三类容器，其核心部件转齿和定齿偏心地安装在壳上，二者做相对运动，不断将炉渣破碎，并防止未破碎物集于轴上方。能耐高温、高压和渣水腐蚀，能长周期运转。1.1 主要性能及操作条件1.1.1 工艺性能

处理量 正常操作 设计

水流量kg/h 29223 42650

固体流量 kg/h 9378.31 11000

压力Mpa（G） 6.5 7.15

温度℃ 147.6 280

处理物料 水、煤渣、耐火砖

1.1.3 破碎机破碎能力

最大规格 300×300×80 L×W×D（mm）

破碎强度 186 MPa

密度 4120 Kg/m3

破碎后尺寸 ≤40 mm

1.1.4 破碎机壳体

第 2 页 共 2 页 设计压力Mpa（G） 7.15

设计温度 ℃ 280

焊接接头系数 1

1.1.5 传动液压装置

最大工作压力Mpa（G） 22

马达输出扭矩N.m 30800

马达转速rpm 10~12

系统介质种类 N46抗磨液压油

电机型号 YB2-225S-4W V1 37kW

IP55 dIICT4

1.2 设备结构破渣机主机由壳体、粉碎刀架体、管路系统、轴系和托车组成。壳体是破渣机的主体部分，它承受着破渣机工作过程中所有的流程压力，并为主机的其它部分提供安装依托。其上端以法兰与气化炉激冷室底部的法兰相连接，下端与锁渣阀相连接。为及时将破碎后的物料收集并引送到下游的锁斗中，在壳体的下端封头处加设有料斗。粉碎刀架体主要分为刀架和转动刀体两部分，另外还包括起导流作用的滑板、挡板等。刀架安装在壳体内部的刀架连板上，它与转动刀体组成了破渣机的破碎单元，属于破碎单元中的静止部分。刀架共有九个，两两之间形成一过流通道，共形成八个过流通道。转动刀体安装在轴上，相邻的两刀体之间有45°的轴向错移，属于破碎单元中的运动部分，共有八个。当轴转动时，带动这八个转动刀体刚好穿过由刀架形成的八个过流通道，不断的将滞留在动静刀间的大块炉渣破碎。为提高动静刀的使
