磁力泵工作原理

磁力泵工作原理

磁力泵工作原理是利用磁力耦合的原理来传递动力，将电动机与泵体之间通过磁力连接而无需机械传动。其工作原理如下：

1. 磁力偶合：磁力泵由驱动端和泵体端两部分组成。驱动端有电动机、磁铁和轴承组成，而泵体端则是由泵壳、叶轮和输出轴等组成。两个端之间通过静态密封分隔，并且驱动端的磁铁能经由轴承间的壁隔绝与泵体部分联系，形成磁力链接。

2. 电动机驱动：电动机向磁铁供电，使其产生磁力。磁力会作用于静止的泵体端的磁铁上，引发相应的磁力反作用，使得泵体端的叶轮也随之转动。

3. 磁力传递：由于电动机不与泵体直接相连，因此无需机械盖环或轴封来保证两者之间的动力传递。相反地，通过磁力偶合进行传递动力，不会导致泄漏或磨损的问题。

4. 加载液体运输：当泵体端的叶轮转动时，会从进口处吸入液体，然后通过叶轮的转动，将液体推向出口。液体在转动过程中受到离心力的作用，加速流动并克服阻力。这样，磁力泵就能够实现液体的输送。

总之，磁力泵工作原理是通过驱动端的电动机产生磁力，再通过磁力偶合传递动力到泵体端的叶轮，从而实现液体的输送，避免了机械传动带来的泄漏和磨损问题。

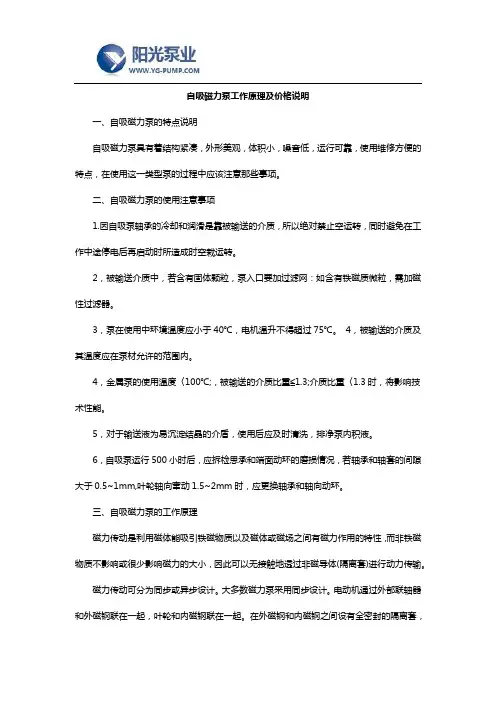

自吸磁力泵工作原理及价格说明

一、自吸磁力泵的特点说明

自吸磁力泵具有着结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便的特点，在使用这一类型泵的过程中应该注意那些事项。

二、自吸磁力泵的使用注意事项

1.因自吸泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成时空栽运转。

2，被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

3，泵在使用中环境温度应小于40℃，电机温升不得超过75℃。 4，被输送的介质及其温度应在泵材允许的范围内。

4，金属泵的使用温度〈100℃;，被输送的介质比重≦1.3;介质比重〈1.3时，将影响技术性能。

5，对于输送液为易沉淀结晶的介盾，使用后应及时清洗，排净泵内积液。

6，自吸泵运行500小时后，应拆检思承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时，应更换轴承和轴向动环。

三、自吸磁力泵的工作原理

磁力传动是利用磁体能吸引铁磁物质以及磁体或磁场之间有磁力作用的特性，而非铁磁物质不影响或很少影响磁力的大小，因此可以无接触地透过非磁导体(隔离套)进行动力传输。

磁力传动可分为同步或异步设计。大多数磁力泵采用同步设计。电动机通过外部联轴器和外磁钢联在一起，叶轮和内磁钢联在一起。在外磁钢和内磁钢之间设有全密封的隔离套， 将内、外磁钢完全隔开，使内磁钢处于介质之中，电机的转轴通过磁钢间磁极的吸力直接带动叶轮同步转动。

异步设计磁性传动，也称扭矩环磁性传动。用鼠笼式结构的扭矩环来取代内磁钢，扭矩环在外磁钢的吸引下以略低的速度转动。由于无内磁钢，因此其使用温度要高于同步驱动的磁力传动。

磁力泵工作原理

磁力泵是一种无泄漏、无污染、无噪音的新型离心泵，其工作原理基于磁力耦合技术。磁力泵由电机、磁力驱动装置和泵体三部分组成。

1. 电机部分：

磁力泵的电机通常采用交流电机或直流电机，通过电源提供动力。电机的转速决定了泵的流量和扬程。

2. 磁力驱动装置：

磁力泵的磁力驱动装置由外磁转子、内磁转子和隔离套组成。外磁转子与电机轴连接，内磁转子与泵轴连接。外磁转子和内磁转子之间通过隔离套隔离，形成一个密封的磁力转动系统。

3. 泵体部分：

泵体是磁力泵的主要工作部件，通常由进口、出口、叶轮和泵壳组成。进口和出口通过管道与被输送的介质连接。叶轮通过泵轴与内磁转子相连，当电机驱动内磁转子旋转时，叶轮也会旋转，从而产生离心力，将液体从进口抽入泵体，然后通过出口排出。

磁力泵的工作原理如下：

1. 当电机启动时，电能被转化为机械能，使外磁转子旋转。

2. 外磁转子的旋转通过隔离套传递给内磁转子，使其同步旋转。

3. 内磁转子的旋转通过泵轴传递给叶轮，使其旋转。

4. 叶轮的旋转产生离心力，将液体从进口吸入泵体。

5. 液体在泵体内被加速，然后通过出口排出。 磁力泵的特点：

1. 无泄漏：磁力泵通过磁力耦合传递动力，无需机械密封，因此无泄漏问题，避免了对环境的污染。

2. 无污染：由于无泄漏，磁力泵不会将液体中的有害物质泄漏到外部环境中，确保输送液体的纯净度。

3. 无噪音：磁力泵采用磁力传动，无齿轮和轴承的摩擦，因此运行时噪音极低。

4. 耐腐蚀：磁力泵的泵体通常采用耐腐蚀材料制成，能够输送各种腐蚀性介质。

5. 维护简便：磁力泵无需机械密封，维护成本低，寿命长。

磁力泵的应用领域广泛，常见于化工、医药、电子、电镀、冶金、环保等行业。它在输送易燃、易爆、有毒、有害、高温、高压等特殊介质时，具有独特的优势。同时，磁力泵也逐渐替代了传统的机械密封泵，在一些对泄漏要求严格的场合得到广泛应用。

总结：

''

第一章 磁力泵操作维护手册

1.概述

BGMA联合罐区磁力泵是由杭州大路实业有限公司生产的单级单吸卧式MDCA型磁力泵，所有泵无冷却水和密封冲洗等辅助系统，从泵进口方向看泵轴其转动方向为逆时针。泵共26台，共13个位号，每个位号两台互相备用。杭州大陆磁力泵具有优点：

 安全无泄漏

 钛合金或哈氏合金定子屏蔽套

 碳化硅滑动轴承

 轴向力自动平衡

 噪音低

 维修费用低

2.用途

BGMA联合罐区磁力泵是为联合装置输转原料和产品的，共26台，常压一罐区6台、常压二罐区12台、球罐一8台，具体明细见下表

序号 位号 设备名称（用途） 型号 单元装置

1 AP-3102A/B 丁二烯输送泵 MDCA80-40-315 球罐一

2 AP-3103A/B 丁二烯产品泵 MDCA50-25-250 球罐一

3 AP-3106A/B 丁烯-1输送泵 MDCA80-40-250 球罐一

4 AP-3107A/B 丁烯-1产品泵 MDCA80-40-250 球罐一

5 AP-3201A/B 裂解汽油输送泵 MDCA100-80-315 常压一

6 AP-3209A/B MTBE输送泵 MDCA80-40-315 常压一

7 AP-3210A/B 汽油组分产品泵 MDCA100-50-400 常压一

8 AP-3221A/B 加氢汽油输送泵 MDCA80-50-250 常压二

9 AP-3222A/B 不合格芳烃产品泵 MDCA50-25-250 常压二

10 AP-3223A/B 湿溶剂输送泵 MDCA80-40-315 常压二

11 AP-3224A/B 干溶剂输送泵 MDCA80-40-315 常压二

12 AP-3225A/B 苯倒罐泵 MDCA100-100-200 常压二

13 AP-3226A/B 苯输送泵 MDCA80-50-250 常压二

3.结构及原理

3.1结构

该泵为单级单吸、卧式、径向剖分、轴向吸入径向排出、后开门结构，主要由泵、磁力驱动装置和其它零部件共三部分组成（详见剖面图）。泵主要由叶轮、泵体、轴承、轴套、泵盖、泵轴等零件组成；磁力驱动装置部分主要由内磁转子、外磁转子、''
