阀门型号注解

阀门型号说明

金属阀门的型号在下表的阀门数据单上列出，其制造\结构尺寸和检验按API\ASME或BS标准，所有金属法兰面RF（A）为密纹水线Ra6.3~12.5微米。

所有金属法兰面RF为光滑面Ra3.2~6.3微米。

阀门代号由8个单元组成，含义如下：

Z 5 4 1 H – 150Lb – C 1

(1) (2) (3) (4) (5) (6) (7) (8)

 第一位字母表示阀门形式：

Z = Gate Valve 闸阀

J = Globe Valve 截止阀

H = Check Valve 止回阀

NJ = Needle Valve 针形阀

X = PLUG Valve 旋塞阀

Q = Ball Valve 球阀

D = Butterfly Valve 蝶阀

G = Diaphragm Valve 隔膜阀

 第二位字母表示阀门传动形式：

3：worm wheel 涡轮传动

4：positive gear operation 正齿轮传动

5：umbrella gear operation 散齿轮传动

 第三位数字表示阀门的连接形式：

1：内螺纹

2：外螺纹

4：法兰

6：承插焊或对焊

7：对夹  第四位数字表示结构形式：

按GB规定

 第五位数字表示阀门内件的材质：

X 橡胶

F 氟塑料

H 合金钢

Y 硬质合金

S 304SS不锈钢

P PPL（对位聚苯）

注：由阀体直接加工的阀座密封面材料代号用“W”表示。

 第六位数字的表示阀门的压力：

150Lb 300Lb 600Lb 900Lb

 第七位字母表示阀门的主体材质：

1 阀门型号编制方法、命名、代码说明

1 范围

本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密

封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减

压阀、电站阀门、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力

3 型号编制和代号表示方法

3.1 阀门的型号编制方法

3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号

或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称

压力代号或工作温度下的工作压力代号、阀体材料。

JB/T 308—2004

3.2 阀门类型代号

3.2.1 阀门类型代号用汉语拼音字母表示，按表 l的规定表示。

表 1 阀门类型代号

阀 门 类 型 代号 阀门类型 代号

弹簧载荷安全阀 A 排 污 阀 P

蝶 阀 D 球 阀 Q

隔 膜 阀 G 蒸汽疏水阀 S

杠杆式安全阀 GA 柱 塞 阀 U

止回阀和底阀 H 旋 塞 阀 X

截 止 阀 J 减 压 阀 Y

节 流 阀 L 闸 阀 Z

3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字

母，按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号

第二功能作用名称 代号 第二功能作用名称 代号

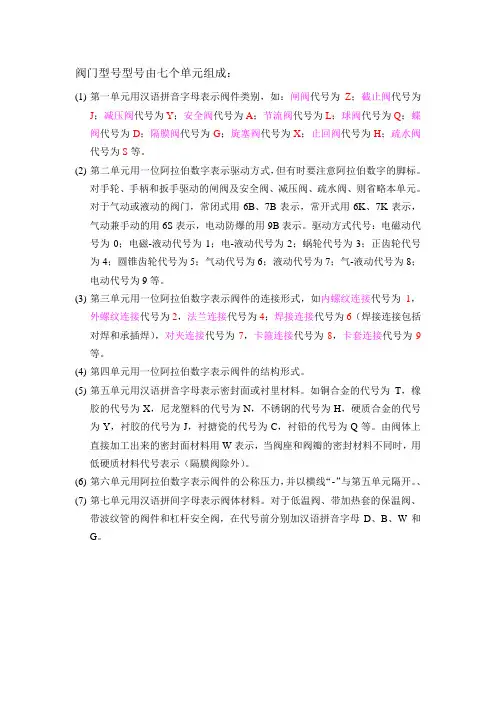

阀门型号型号由七个单元组成：

(1) 第一单元用汉语拼音字母表示阀件类别，如：闸阀代号为Z；截止阀代号为J；减压阀代号为Y；安全阀代号为A；节流阀代号为L；球阀代号为Q；蝶阀代号为D；隔膜阀代号为G；旋塞阀代号为X；止回阀代号为H；疏水阀代号为S等。

(2) 第二单元用一位阿拉伯数字表示驱动方式，但有时要注意阿拉伯数字的脚标。对手轮、手柄和扳手驱动的闸阀及安全阀、减压阀、疏水阀、则省略本单元。对于气动或液动的阀门，常闭式用6B、7B表示，常开式用6K、7K表示，气动兼手动的用6S表示，电动防爆的用9B表示。驱动方式代号：电磁动代号为0；电磁-液动代号为1；电-液动代号为2；蜗轮代号为3；正齿轮代号为4；圆锥齿轮代号为5；气动代号为6；液动代号为7；气-液动代号为8；电动代号为9等。

(3) 第三单元用一位阿拉伯数字表示阀件的连接形式，如内螺纹连接代号为1，外螺纹连接代号为2，法兰连接代号为4；焊接连接代号为6（焊接连接包括对焊和承插焊），对夹连接代号为7，卡箍连接代号为8，卡套连接代号为9等。

(4) 第四单元用一位阿拉伯数字表示阀件的结构形式。

(5) 第五单元用汉语拼音字母表示密封面或衬里材料。如铜合金的代号为T，橡胶的代号为X，尼龙塑料的代号为N，不锈钢的代号为H，硬质合金的代号为Y，衬胶的代号为J，衬搪瓷的代号为C，衬铅的代号为Q等。由阀体上直接加工出来的密封面材料用W表示，当阀座和阀瓣的密封材料不同时，用低硬质材料代号表示（隔膜阀除外）。

(6) 第六单元用阿拉伯数字表示阀件的公称压力，并以横线“-”与第五单元隔开。、

(7) 第七单元用汉语拼间字母表示阀体材料。对于低温阀、带加热套的保温阀、带波纹管的阀件和杠杆安全阀，在代号前分别加汉语拼音字母D、B、W和G。

一、如对夹式蝶阀型号D373H-25C-100，以此为例：

1、D表示蝶阀。

2、3表示蜗轮操作，手柄操作默认不写，光杆即无执行器操作为0，气动为6，电动为9。

3、7表示对夹式连接，法兰连接的为4，对焊连接为6。

4、3表示三偏心结构，双偏心为2。

5、H表示密封面材质，PTFE为F，EPMD（三元乙丙橡胶）为X，合金钢为H，司太力为Y。

6、25表示阀门压力，单位25公斤压力，若是美标，直接写150LB，或者300LB，日标直接写成10K，16K。

7、C表示阀体材质为铸钢即WCB，304为P，316为R，若是美标，或者日标，通常忽略不写。

二、气动球阀型号表示方法：

1、球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；

2、阀门代号：Q表示球阀；

3、驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；

4、连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；

5、结构型式代号：

浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；

固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；

6、密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；

7、压力等级代号：

16表示压力为16公斤（1.6Mpa）最大可到64Mpa；

150LB表示美标磅级压力，最大耐压等级可达2500LB；

5K表示日级压力，最大压力63K;

8、阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。

9、气动球阀型号编辑举例：VQ647F-16P气动V型球阀

V：阀芯为V型结构 Q：阀门代号为球阀

6：驱动形式为气动控制

4：连接方式为法兰式
