阀门型号表示方法

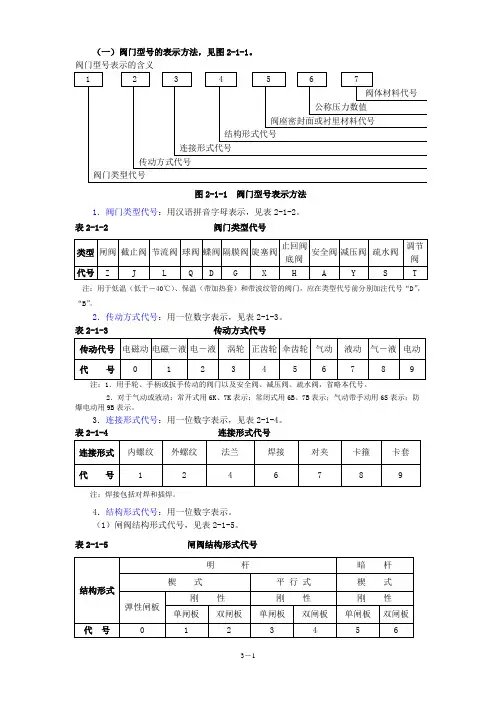

3－1 （一）阀门型号的表示方法，见图2-1-1。

阀门型号表示的含义

1 2 3 4 5 6 7

阀体材料代号

公称压力数值

阀座密封面或衬里材料代号

结构形式代号

连接形式代号

传动方式代号

阀门类型代号

图2-1-1 阀门型号表示方法

1．阀门类型代号：用汉语拼音字母表示，见表2-1-2。

表2-1-2 阀门类型代号

类型 闸阀 截止阀 节流阀 球阀 蝶阀 隔膜阀 旋塞阀 止回阀

底阀 安全阀 减压阀 疏水阀 调节阀

代号 Z J L Q D

G X H A Y S T

注：用于低温（低于－40℃）、保温（带加热套）和带波纹管的阀门，应在类型代号前分别加注代号“D”，“B”。

2．传动方式代号：用一位数字表示，见表2-1-3。

表2-1-3 传动方式代号

传动代号 电磁动 电磁－液 电－液 涡轮 正齿轮 伞齿轮 气动 液动 气－液 电动

代 号 0 1 2 3 4 5 6 7 8

9

注：1．用手轮、手柄或扳手传动的阀门以及安全阀、减压阀、疏水阀，省略本代号。

2．对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示；防爆电动用9B表示。

3．连接形式代号：用一位数字表示，见表2-1-4。

表2-1-4 连接形式代号

连接形式 内螺纹 外螺纹 法兰 焊接 对夹 卡箍 卡套

代 号 1 2 4 6 7 8 9

阀门型号表示方法

阀门型号表示方法

阀门作为工程中常用的控制设备，其型号表示方法对于工程师和用户来说十分重要。正确的阀门型号表示方法可以确保选用到合适的阀门，满足工艺要求，提高工程的安全性和效率。本文将介绍阀门型号的表示方法，帮助读者更好地理解和使用阀门。

一、阀门名称表示方法

1. 阀门名称的结构

阀门名称一般由多个关键词组成，关键词之间用“-”分隔。例如，一个阀门的名称可能是“截止阀-气动执行机构-铸铁材质”，每个关键词代表着阀门的一个要素。

2. 阀门类型的表示

阀门的类型通常以其功能和结构特点来表示。例如，“截止阀”表示一种能够切断和调节介质流动的阀门，而“安全阀”表示一种能够在压力超过设定值时自动释放介质的阀门。

3. 阀门所属行业的表示

为了便于区分不同领域中的阀门，阀门的名称中通常会包含其所属行业的信息。例如，“船用阀”表示一种专门应用于船舶行业的阀门，而“石化阀”表示一种专门应用于石化行业的阀门。

二、阀门型号的表示方法

1. 整体型号表示

一种常见的表示方法是使用整体的编号来表示阀门型号。这种方法通常将阀门的各个要素以一定的顺序组合起来，形成一个唯一的编号。例如，一个阀门的型号可能是“Z45Y-16C”，其中“Z45Y”表示阀门的类型和结构特点，“16”表示阀门的压力等级，“C”表示阀门的材质。

2. 分级型号表示

为了更加清晰地表示阀门的各个要素，有些型号表示方法会采用分级的方式。例如，“Z45Y-16C”可以拆分为“Z型截止阀-Y型”、“16级”和“C材质”，分别表示阀门的类型和结构特点、压力等级和材质。

3. 编码型号表示

为了方便记录和查询，有些阀门厂家会采用编码的方式来表示阀门型号。编码型号通常由一串字符组成，每个字符代表着阀门的一个要素，如阀门类型、结构特点、压力等级、材质等。阀门型号的编码要素通常在阀门的技术手册中有详细说明。

三、阀门型号表示的注意事项

船用阀门型号表示方法

船用阀门是船舶上不可或缺的重要部件，其作用是控制船舶内部的流体，保证船舶的正常运行。而阀门型号的表示方法则是船用阀门的重要标识，下面将按照不同的类别进行介绍。

1.按照阀门类型划分

船用阀门的类型有很多种，如截止阀、球阀、蝶阀、止回阀等。在表示阀门型号时，一般会在型号前面加上阀门的类型缩写，如GJQ表示蝶阀，J41表示截止阀等。

2.按照阀门材质划分

船用阀门的材质也有很多种，如铸铁、铸钢、不锈钢等。在表示阀门型号时，一般会在型号后面加上材质的缩写，如GJQ-16C表示铸铁蝶阀，J41H-16P表示铸钢截止阀等。

3.按照阀门公称通径划分

船用阀门的公称通径是指阀门内部的流体通道的直径，一般以毫米为单位表示。在表示阀门型号时，一般会在型号后面加上公称通径的数值，如GJQ-16C-150表示公称通径为150毫米的铸铁蝶阀，J41H-16P-200表示公称通径为200毫米的铸钢截止阀等。

4.按照阀门压力等级划分

船用阀门的压力等级是指阀门能够承受的最大压力，一般以兆帕为单位表示。在表示阀门型号时，一般会在型号后面加上压力等级的数值，如GJQ-16C-150-1.6表示公称通径为150毫米、压力等级为1.6兆帕的铸铁蝶阀，J41H-16P-200-2.5表示公称通径为200毫米、压力等级为2.5兆帕的铸钢截止阀等。

总之，船用阀门型号的表示方法是多种多样的，但无论采用何种表示方法，都应该能够清晰地表达出阀门的类型、材质、公称通径和压力等级等信息，以便于船舶工程师和维修人员进行正确的选择和维护。

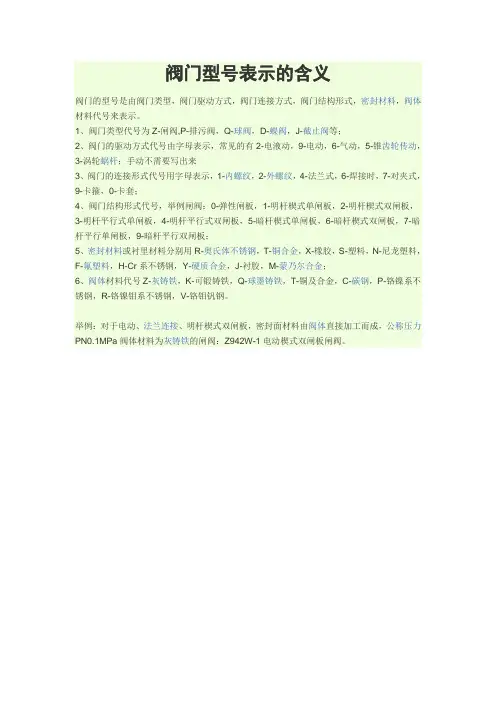

阀门型号表示的含义

阀门的型号是由阀门类型，阀门驱动方式，阀门连接方式，阀门结构形式，密封材料，阀体材料代号来表示。

1、阀门类型代号为Z-闸阀,P-排污阀，Q-球阀，D-蝶阀，J-截止阀等；

2、阀门的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆；手动不需要写出来

3、阀门的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套；

4、阀门结构形式代号，举例闸阀：0-弹性闸板，1-明杆楔式单闸板，2-明杆楔式双闸板，3-明杆平行式单闸板，4-明杆平行式双闸板，5-暗杆楔式单闸板，6-暗杆楔式双闸板，7-暗杆平行单闸板，9-暗杆平行双闸板；

5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X-橡胶，S-塑料，N-尼龙塑料，F-氟塑料，H-Cr系不锈钢，Y-硬质合金，J-衬胶，M-蒙乃尔合金；

6、阀体材料代号Z-灰铸铁，K-可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P-铬镍系不锈钢，R-铬镍钼系不锈钢，V-铬钼钒钢。

举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0.1MPa阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。
