机械制图期末试卷1

机械制图

第 1 页；共 35 页 《机械制图》课程

试题库（中专）

第一章

制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0

、 A1

、 A2 、 A3

A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、机械制图当中的汉字应写成 长仿宋 体。

*4、图样中的尺寸以 ㎜ 为单位。

5、在标注直径时，在数字前面应该加 φ ，在标注半径时应在数字前加 R 。

6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。

7、在标注角度尺寸时，数字应 水平 书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。

★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。

二、选择题

1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB

2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是（ B ）

A．1：1 B． 2：1 C.1：2

4、在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C.SΦ

4、下列比例当中表示缩小比例的是（ C ）

A．1：1 B． 2：1 C.1：2

_

院长签字：

任课教师签字：

日期： 日期：

大学201 -201 学年第 学期期末考试

学院：____________专业：____________班级：____________

姓名：____________学号：____________考场：____________成绩：____________

机械制图

（满分100分，考试时间120分钟）

一、填空：（每空1分共15分）

1. 装配图的四个内容是：1）一组视图；2）必要的尺寸；3）技术要求；4）标题栏。

2．Φ3067hG是配合代号，是基轴制，标注在装配图上。

3．Φ50k8是轴的尺寸公差带代号，标注在零件图上。

4．零件图上的尺寸标注的要求是：准确、完整、清晰和合理。

5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重要尺寸。

6．零件图上的技术要求主要包括：尺寸公差、形位公差、表面粗糙度和热处理等。

7．当用CAD绘制零件图时，标注尺寸公差带代号的方法是：选择下拉菜单中修改 →对象→ 文字→ 编辑，再选择所要标注的尺寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内容，在上、下偏差之间输人符号“ ∧” ，并选中使其高亮显示，按下“a/b ”按钮，上、下偏差便堆叠。

8．当用CAD绘制剖视图时，画剖面线的方法是：单击“绘图”工具栏中 按钮，或在“绘图”菜单中选择“图案填充（H) ”菜单项，弹出“图案填充和渐变色”对话框，在该列表中选择“用户定义”。调整角度和间距，选择填充区域单击“添加：拾取点，按钮，点击的区域一定是封闭的区域且其边界在屏幕上可见。单击“预览”满意后单击“确定”按

_

钮，结束命令，从而绘制剖面线。

9．当用CAD绘制零件图时，标注形位公差带代号的方法是： 在标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按“公差”按钮。系统自动弹出“形位公差”对话框，单击黑色框会自动弹出符号或选项，白色文本框中可输入数字或文字。

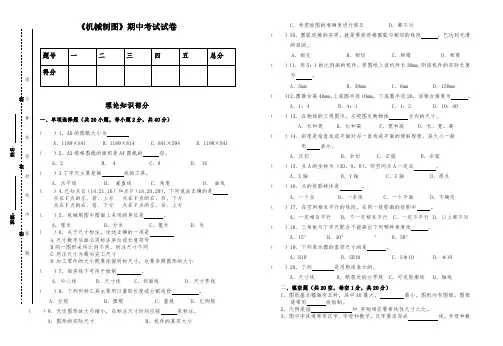

《机械制图》期中考试试卷

题号 一 二 三 四 五 总分

得分

理论知识部分

一、单项选择题（共20小题，每小题2分，共40分）

（ ）1．A0的图紙大小为

A．1189×841 B. 1189×814 C. 841×594 D. 1198×841

（ ）2．A2規格图紙的面积是A4图紙的

倍。

A．2 B． 4 C．8 D． 16

（ ）3丁字尺主要是画 线的工具。

A．水平线 B． 垂直线 C．角度 D． 曲线

（ ）4.已知点E（14,21,16）和点F（18,20,29），下列说法正确的是

点在F点的左、前、上方 点在F点的右、后、下方

点在F点的右、前、下方 点在F点的左、后、上方

（ ）5．机械制图中图面上采用的单位是 。

A．厘米 B．分米 C．毫米 D．米

（ ）6．关于尺寸标注，论述正确的一项是 A.尺寸数字后面必须标注单位或长度符号

B同一图形采用比例不同，所注尺寸不同

C.所注尺寸为最后完工尺寸

D.加工零件的大小既要依据所标尺寸，也要参照图形的大小

（ ）7．细实线不可用于绘制 。

A．中心线 B．尺寸线 C．剖面线 D．尺寸界线

（ ）8．下列何种工具主要用以量取长度或分割线段 。

A．分规 B．圆规 C．量规 D．比例规

（ ）9．无论图形放大与缩小，在标注尺寸时均应按 来标注。

A．图形的实际尺寸 B．机件的真实大小 C．考虑绘图的准确度进行修正 D．都不对

第1页 共3页

姓名：_ 专业： 班级:

………………………………… 密 ………… 封 ………… 线 ………… 内 ………… 禁 ………… 止 ………… 答 …………题……………………… 智通职业技术学校2010～2011学年第一学期期末考试

机 械 制 图 试 卷

满分100分 时间：120分钟

题号 一 二 三 四 五 总分

得分

一． 填空题（每题3分，共计30分）

1． 尺寸是由 ， ， 、箭头组成。

2． 尺寸标注半径数字前应加半径符号 ，标注圆的尺寸直径前加 。

3． 角度的尺寸线应以 表示，数字应 书写。

4． 投影法一般可以分为 ， （又可分为 和 ）。

5． 投影的三等关系是 ， ， 。

6． 比例2:1表示 2倍；比例1:3表示 3倍。

7． 在较小的图形上绘制点划线有困难时，可以 代替。

8． 比例指的是图中 与 相应要素的线性尺寸之比。比例分为三种，原值比例 ，缩小比例： ，放大比例： 。

9． 锥度是指圆锥体 与 之比。

10． 10. 机械制图中倒角C1表示 。

二．作图题

1、在三视图中填写视图的名称，并在尺寸线上填写长、宽、高。（10分）

第2页 共3页

2、已知A点坐标（30，15，20），且B点在A点之右20，之后15，之下10。（10分）

3、写出几何体名称，补画第三视图，求表面点的投影。（20分）
