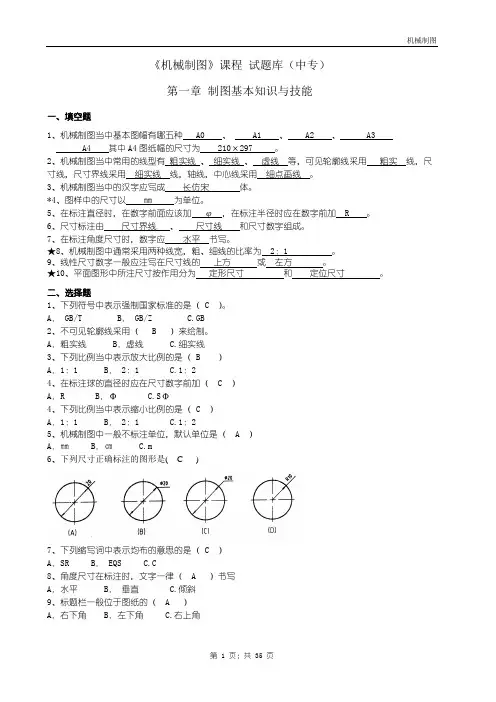

第一章

制图基本知识与技能

一、填空题

1、机械制图当中基本图幅有哪五种 A0

、 A1

、 A2 、 A3

A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有 粗实线 、 细实线 、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。

3、机械制图当中的汉字应写成 长仿宋 体。

*4、图样中的尺寸以 ㎜ 为单位。

5、在标注直径时，在数字前面应该加 φ ，在标注半径时应在数字前加 R 。

6、尺寸标注由 尺寸界线 、 尺寸线 和尺寸数字组成。

7、在标注角度尺寸时，数字应 水平 书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的 上方 或 左方 。

★10、平面图形中所注尺寸按作用分为 定形尺寸 和 定位尺寸 。

二、选择题

1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB

2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线

3、下列比例当中表示放大比例的是（ B ）

A．1：1 B． 2：1 C.1：2

4、在标注球的直径时应在尺寸数字前加（ C ）

A．R B．Φ C.SΦ

4、下列比例当中表示缩小比例的是（ C ）

A．1：1 B． 2：1 C.1：2

第 页，共3页 1 庄浪县职教中心2009——2010学年09中职年级

第二学期《机械制图》期末试题

（时间： 120分钟 总分：120分）

*********************************************************************

命题：董照华 审核：焦小平

*********************************************************************

一、填空题（共 20空 ，每空1分，共20分）

1、 比例是指_________与_________相应要素的线性尺寸之比。

2、尺寸三要素_________、_________、尺寸数字。

3、斜度是_________对_________的倾斜程度。

4、侧垂线与H面_________，与V面_________，与W面_________，侧平线与H面_________，与V面_________，与W面_________。（垂直、平行、倾斜）

5、当线段平行于投影面时，得到的投影_________，具有_________性。

6、正等轴测图的简化轴向伸缩系数p= ,q= ,r= 。

7、组合体的组合形式是有 、 、 。

二、选择题（共 5 题，每题3分，共15 分）

1、已知带有圆孔的球体的四组投影，正确的一组是（ ）。

2．已知立体的主、俯视图，正确的左视图是（ ）。

3. 一机件真实长为50，宽为30.，若采用2：1的比例绘制到大

图上，标注时其长、宽分别因标为（ ）

A 100，30 B 50，30 C 25,15 D 100 ，60

_

院长签字：

任课教师签字：

日期： 日期：

大学201 -201 学年第 学期期末考试

学院：____________专业：____________班级：____________

姓名：____________学号：____________考场：____________成绩：____________

机械制图

（满分100分，考试时间120分钟）

一、填空：（每空1分共15分）

1. 装配图的四个内容是：1）一组视图；2）必要的尺寸；3）技术要求；4）标题栏。

2．Φ3067hG是配合代号，是基轴制，标注在装配图上。

3．Φ50k8是轴的尺寸公差带代号，标注在零件图上。

4．零件图上的尺寸标注的要求是：准确、完整、清晰和合理。

5．装配图上的必要尺寸是：规格、装配、安装、总体尺寸和重要尺寸。

6．零件图上的技术要求主要包括：尺寸公差、形位公差、表面粗糙度和热处理等。

7．当用CAD绘制零件图时，标注尺寸公差带代号的方法是：选择下拉菜单中修改 →对象→ 文字→ 编辑，再选择所要标注的尺寸，弹出“文字编辑器”，在尺寸数值前后输入要标注的内容，在上、下偏差之间输人符号“ ∧” ，并选中使其高亮显示，按下“a/b ”按钮，上、下偏差便堆叠。

8．当用CAD绘制剖视图时，画剖面线的方法是：单击“绘图”工具栏中 按钮，或在“绘图”菜单中选择“图案填充（H) ”菜单项，弹出“图案填充和渐变色”对话框，在该列表中选择“用户定义”。调整角度和间距，选择填充区域单击“添加：拾取点，按钮，点击的区域一定是封闭的区域且其边界在屏幕上可见。单击“预览”满意后单击“确定”按

_

钮，结束命令，从而绘制剖面线。

9．当用CAD绘制零件图时，标注形位公差带代号的方法是： 在标注工具栏中单击“快速引线”按钮，在要标注处画好引线后，再按“公差”按钮。系统自动弹出“形位公差”对话框，单击黑色框会自动弹出符号或选项，白色文本框中可输入数字或文字。

1 / 21

机械制图 复习题

(课程代码 352271)

一、简答题

1．简述平面体截交线的特点及基本作图方法。

2．试简要说明尺寸基准的概念。如何选择尺寸基准？

3．试说明剖面图标注的包括哪些内容？如何标注？

4．根据所学的知识，试阐述读图和画图的相互关系。

5．简述平面体与平面体相贯线的特点及基本作图方法。

6．机械制图中剖面图的主要包括哪些种类。

7.简述在机械图样中粗实线的主要用途（至少列出五个）。

8. 根据所学的知识，试阐述组合体读图和画图的相互关系。

9．试说明机械制图中剖面图的主要包括哪些种类，并解释。

10、何谓正视方向？选择正视方向的原则有哪些？

二、绘图题：

1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC的其余两个投影。

2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。 2 / 21

3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。

4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。 3 / 21

5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。按比例1：1绘制。

6．读懂下列投影图，试将正面投影图绘制为全剖视图。 4 / 21

7.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。

8.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。 5 / 21

9．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。

10．已知组合体的正面和侧面水平投影，试完成其水平投影图。 6 / 21
