第一章 参考答案
1．什么是低压电器？低压电器是怎样分类的？
答：（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中，起通断、保护、控制或调节作用的电器。
（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。
2．什么是额定电流？什么是约定发热电流？两者有什么区别？
答：
（1） 额定工作电流：在规定的条件下，保证电器正常工作的电流。
（2） 约定发热电流：在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。
额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。
3．我国的低压电器经历了哪几代？
答：
我国的低压电器产品大致可分为如下四代。第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。
4．低压电器的发展趋势是什么？
答：
（1）智能化
（2）电子化
（3）产品的模块化和组合化
（4）产品的质量和可靠性明显提高
5．防止触电有哪些措施？
答：
(1) 防止接触带电部件
常见的安全措施有绝缘、屏护和安全间距。
(2) 防止电气设备漏电伤人
(3) 采用安全电压
(4) 使用漏电保护装置
(5) 合理使用防护用具
(6) 加强安全用电管理
6．接地有哪些种类？保护接地有哪些形式？
答：
按照接地的目的可将接地分为如下几类：
①工作接地。
② 保护接地，也称安全接地。
③过电压保护接地。
④防静电接地。
7．保护接地要注意哪些问题？工作接地要注意哪些问题？
答：
保护接地要注意的问题：
① 电气设备都应有专门的保护导线接线端子（保护接线端子），并用‘’符号标记，也可用黄绿色标记。不允许用螺丝在外壳、底盘等代替保护接地端子。

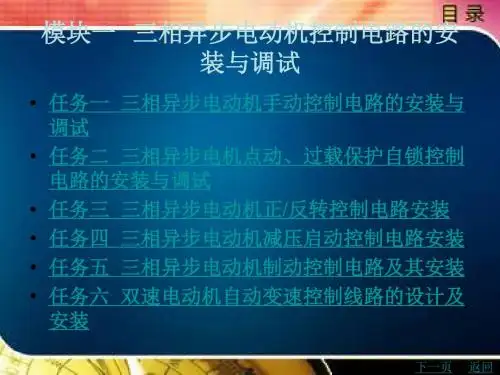

电气控制与PLC技术
一、 电气控制
一、 电气控制：1.常用低压电器：a、主令电器：是一种专门发布命令、直接或通过电磁式继电器间接用于控制电路的电器。
1.控制按钮：是一种短时接通或断开小电流电器，它不直接控制主电路的通断，而在控制电路中发出“指令”去控制接触器、继电器等电器再有他们去控制。符号表示（、、）；常见LA系列（额定交流电压500V,直流440V额定电流5A）和LAY1系列（额定交流电压380V，直流220V额定电流5A）红色（停）绿（启动）
2.行程开关：常见LX19系列、LX22系列、JLXK1系列和JLXW5系列，其额定电压为交流500V、 380V ；直流 440V 、220V,额定电流为20A、5A、3A电器符号（动合触点：、动断触点：）。
3.接近开关：一种非接触式的位置开关。有电感式：只用于检测金属体常用（LJ1\LJ2）和电容式既能检测金属非金属以及液体常用（LXJ15\TC）。按供电方式分 直流和交流;按输出形式分直流两线制、直流三线制、直流四线制、交流两线制、交流三线制。电气符号：、
4.万能转换开关：是一种多档式，控制多回路的主令电器，一般可作为多种配电装置的远距离控制，也可作为电压表、电流表的换挡开关，还可以为小容量电动机的启动、制动调速及反向转换的控制。常见型号：LW5系列控制5.5KW及以下小容量电机和LW6只能控制2.2KW及以下的小容量电动机。电器符号：
b、接触器：它主要用于频繁接通或分断交、直流电路和大容量控制电路，可远距离操作，配合继电器可以实现定时操作，联锁控制及各种定量控制和失压欠压保护。按其接触点的电流的性质分为直流接触器和交流接触器。交流接触器电磁机构、触头系统（主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点接在控制回路中）、灭弧装置。名牌上额定电压是指主触点的额定电压。交流电压：220V、380V、500V，直流电压有110V、220、440V。额定电流;5、10、20、40、60、100、150、250、400、600A.吸引线圈额定电压交流：36、110、127、220、380V,直流电压有24、48、220、440V.常见;CJ20 德国西门子3TH(适用于交流50Hz或60Hz交流电压至660直流电压至600V的电路控制电路中，用来控制各种电磁线圈，以使信号放大或将信号传送给有关控制元件。CJX1（3TB）适用于交流50Hz 60Hz额定电压为600V的控制电路作远距离接通及分断，并适用于频繁地起动及控制交流电动机。电气符号主触点辅助动合触点，辅助动断触点。

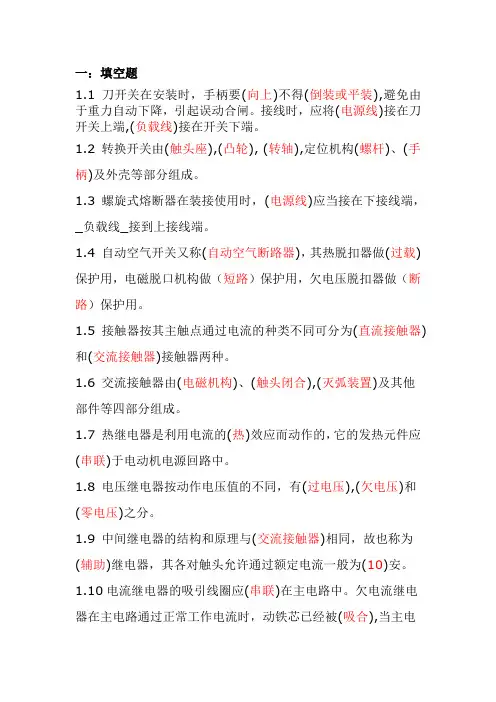

一：填空题
1.1 刀开关在安装时，手柄要(向上)不得(倒装或平装),避免由于重力自动下降，引起误动合闸。接线时，应将(电源线)接在刀开关上端,(负载线)接在开关下端。
1.2 转换开关由(触头座),(凸轮), (转轴),定位机构(螺杆)、(手柄)及外壳等部分组成。
1.3 螺旋式熔断器在装接使用时，(电源线)应当接在下接线端，_负载线_接到上接线端。
1.4 自动空气开关又称(自动空气断路器)，其热脱扣器做(过载)保护用，电磁脱口机构做（短路）保护用，欠电压脱扣器做（断路）保护用。
1.5 接触器按其主触点通过电流的种类不同可分为(直流接触器)和(交流接触器)接触器两种。
1.6 交流接触器由(电磁机构)、(触头闭合),(灭弧装置)及其他部件等四部分组成。
1.7 热继电器是利用电流的(热)效应而动作的，它的发热元件应(串联)于电动机电源回路中。
1.8 电压继电器按动作电压值的不同，有(过电压),(欠电压)和(零电压)之分。
1.9 中间继电器的结构和原理与(交流接触器)相同，故也称为(辅助)继电器，其各对触头允许通过额定电流一般为(10)安。
1.10电流继电器的吸引线圈应(串联)在主电路中。欠电流继电器在主电路通过正常工作电流时，动铁芯已经被(吸合),当主电路的电流(下降至)其整定电流时，动铁芯才被(释放)。电流继电器的文字符号是(KA)。 二：判断题（正确的打√，错误的打×）
1.11 刀开关 铁壳开关 组合开关的额定电流要大于实际电路电流。（R ）
1.12 刀开关若带负载操作时，其动作越慢越好。（F）
1.13 选择刀开关时，刀开关的额定电压应大于或等于线路的额定电压，额定电流应大于或等于线路的额定电流。（R）
1.14 熔断器应用于低压配电系统及用电设备中，作为短路和过电流保护，使用时并接在被保护电路中。（F）
1.15 中间继电器有时可控制大容量电动机的启停。（F）
1.16 交流接触器除通断电路外，还具备短路和过载保护作用。（R）
一：填空题
1.1 刀开关在安装时，手柄要(向上)不得(倒装或平装),避免由于重力自动下降，引起误动合闸。接线时，应将(电源线)接在刀开关上端,(负载线)接在开关下端。
1.2 转换开关由(触头座),(凸轮), (转轴),定位机构(螺杆)、(手柄)及外壳等部分组成。
1.3 螺旋式熔断器在装接使用时，(电源线)应当接在下接线端，_负载线_接到上接线端。
1.4 自动空气开关又称(自动空气断路器)，其热脱扣器做(过载)保护用，电磁脱口机构做（短路）保护用，欠电压脱扣器做（断路）保护用。
1.5 接触器按其主触点通过电流的种类不同可分为(直流接触器)和(交流接触器)接触器两种。
1.6 交流接触器由(电磁机构)、(触头闭合),(灭弧装置)及其他部件等四部分组成。
1.7 热继电器是利用电流的(热)效应而动作的，它的发热元件应(串联)于电动机电源回路中。
1.8 电压继电器按动作电压值的不同，有(过电压),(欠电压)和(零电压)之分。
1.9 中间继电器的结构和原理与(交流接触器)相同，故也称为(辅助)继电器，其各对触头允许通过额定电流一般为(10)安。
1.10电流继电器的吸引线圈应(串联)在主电路中。欠电流继电器在主电路通过正常工作电流时，动铁芯已经被(吸合),当主电
路的电流(下降至)其整定电流时，动铁芯才被(释放)。电流继电器的文字符号是(KA)。
二：判断题（正确的打√，错误的打×）
1.11 刀开关 铁壳开关 组合开关的额定电流要大于实际电路电流。（R ）
1.12 刀开关若带负载操作时，其动作越慢越好。（F）
1.13 选择刀开关时，刀开关的额定电压应大于或等于线路的额定电压，额定电流应大于或等于线路的额定电流。（R）
1.14 熔断器应用于低压配电系统及用电设备中，作为短路和过电流保护，使用时并接在被保护电路中。（F）
1.15 中间继电器有时可控制大容量电动机的启停。（F）
1.16 交流接触器除通断电路外，还具备短路和过载保护作用。（R）
