常用电子仪器使用实验

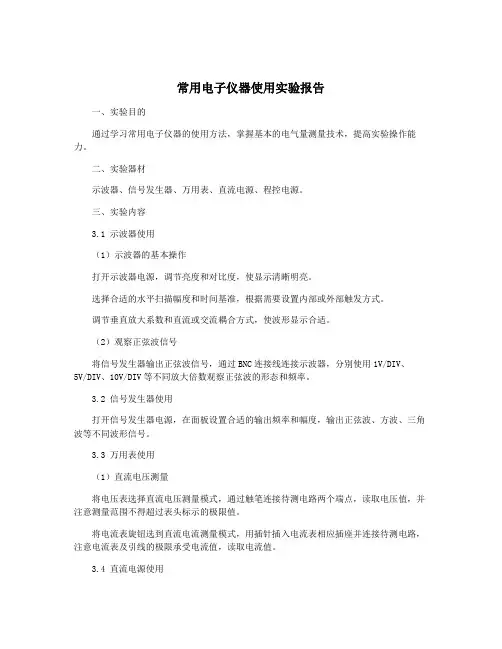

常用电子仪器使用实验报告

一、实验目的

通过学习常用电子仪器的使用方法，掌握基本的电气量测量技术，提高实验操作能力。

二、实验器材

示波器、信号发生器、万用表、直流电源、程控电源。

三、实验内容

3.1 示波器使用

（1）示波器的基本操作

打开示波器电源，调节亮度和对比度，使显示清晰明亮。

选择合适的水平扫描幅度和时间基准，根据需要设置内部或外部触发方式。

调节垂直放大系数和直流或交流耦合方式，使波形显示合适。

（2）观察正弦波信号

将信号发生器输出正弦波信号，通过BNC连接线连接示波器，分别使用1V/DIV、5V/DIV、10V/DIV等不同放大倍数观察正弦波的形态和频率。

3.2 信号发生器使用

打开信号发生器电源，在面板设置合适的输出频率和幅度，输出正弦波、方波、三角波等不同波形信号。

3.3 万用表使用

（1）直流电压测量

将电压表选择直流电压测量模式，通过触笔连接待测电路两个端点，读取电压值，并注意测量范围不得超过表头标示的极限值。

将电流表旋钮选到直流电流测量模式，用插针插入电流表相应插座并连接待测电路，注意电流表及引线的极限承受电流值，读取电流值。

3.4 直流电源使用 将待测电路接入直流电源正负极，调节输出电压并测量，注意电源极性和输出电流限制。

四、实验结果

按照实验操作要求，通过示波器、信号发生器、万用表、直流电源和程控电源进行了实验，成功实现了电气量的测量和电路的调整。

五、实验心得

通过这次实验，我对常用电子仪器的使用方法有了更深入的了解，掌握了基本的电气量测量技术，提高了实验操作能力。在实验中，我发现仪器的质量和精度对最终的测量结果起着重要的影响，要注意选用合适的仪器并严格遵守操作规程，才能取得准确可靠的实验结果。

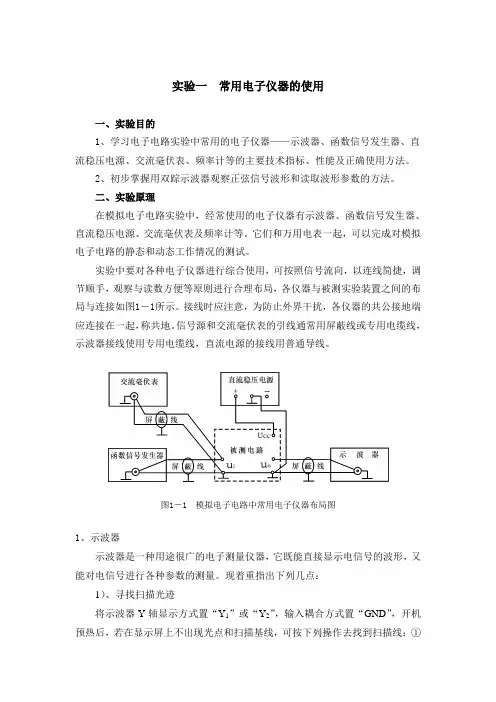

实验一 常用电子仪器的使用

一、实验目的

1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。

2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实验原理

在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1－1所示。接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。

图1－1 模拟电子电路中常用电子仪器布局图

1、示波器

示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。现着重指出下列几点：

1）、寻找扫描光迹

将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。②触发方式开关置“自动”。③适当调节垂直（）、水平（）“位移”旋钮，使扫描光迹位于屏幕中央。（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。）

2）、双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单

踪显示方式和“交替”“断续”二种双踪显示方式。“交替”显示一般适宜于输入信号频率较高时使用。“断续”显示一般适宜于输入信号频率较底时使用。

3）、为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。

实验四：常用电子仪器的使用

一，实验目的

1. 学习电子电路实验中常用的电子仪器,掌握其使用方法。

2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。

3、掌握几种典型信号的幅值，有效值和周期的测量。

二，实验原理

在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图 1－1 所示。为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。

1：示波器

示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：

（1）寻找扫描光迹 将示波器 Y 轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：

① 适当调节亮度旋钮。 ② 触发方式开关置“自动”。 ③ 适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。）

（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。

（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的 Y 通道。

（4）触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。 有时由于选择了较慢的扫描速率，显示屏上将会出现闪烁的光迹，但被测信号的波形不在 X 轴方向左右移动，这样的现象仍属于稳定显示。

《常用电子仪器的使用》的实验报告

实验报告：常用电子仪器的使用

一、引言

电子仪器是科学研究、工程实践中必不可少的工具之一、在本次实验中，我们将学习并使用常见的电子仪器，包括万用表、示波器、函数发生器和电源供应器，了解它们的基本原理和使用方法，以便于今后的实验研究工作中能熟练运用这些仪器。

二、万用表的使用

1.目的

学习使用万用表测量电压、电流和电阻。

2.实验步骤

（1）接线：将万用表的红表笔连接至测量电流和电压的插口，黑表笔连接地一个插口。

（2）测量电压：将红表笔连接至所需测量电压的电路点，黑表笔连接至地点，读取表盘上的电压数值。

（3）测量电流：将待测电路中断，将黑表笔接入电路的负极，将测量电流的插头插入待测电路的正极，读取表盘上的电流数值。

（4）测量电阻：选择所需量程档位，将待测电阻器两端连接至黑、红表笔，读取表盘上的电阻数值。

3.结果和分析 经过测量，我们得到了准确的电压、电流和电阻数值，并且这些数据与预期结果相符合。

三、示波器的使用

1.目的

学习使用示波器观察电路中的波形。

2.实验步骤

（1）接线：将待观察的电路连接至示波器的通道1或通道2

（2）调整水平：通过调整示波器的水平控制旋钮，使波形在示波器屏幕上水平对齐。

（3）调整垂直：通过调整示波器的垂直控制旋钮，使波形在示波器屏幕上垂直对齐。

3.结果和分析

观察到了电路中的波形，在示波器屏幕上得到了清晰的显示。通过调整水平和垂直控制旋钮，使波形对齐，实现了准确观察。

四、函数发生器的使用

1.目的

学习使用函数发生器产生特定的电信号。

2.实验步骤

（1）接线：将函数发生器的输出端接入待测电路。 （2）选择波形：通过选择函数发生器上的波形选择开关，选择所需的波形类型。

（3）设置频率：通过调整函数发生器上的频率调节旋钮，设置所需的信号频率。

3.结果和分析

通过函数发生器产生了特定的信号，经过连接至待测电路后，对电路中的元件产生了作用。
