统计过程控制(SPC)软件的设计

-

专业提供SPC系统解决方案

统计过程控制SPC品质数据采集方案

-

专业提供SPC系统解决方案 品质数据的采集是SPC软件运行的关键事项，QSmart SPC针对各种情况，提供不同数据采集解决

方案，最终目的即是提高数据采集的自动化水平，以及数据的准确性，数据采集方式具体包括：

 手工录入方式；

 自动读取检测仪器数据文件的数据，包括手工记录的EXCEL检测记录表；

 从检测仪器设备中的RS232串口中采集数据；

 从检测设备的PLC中获取数据；

 与其它系统建立接口读取数据，如MES系统，组态软件实时关系数据库（如Wonderware，WIN CC）；

手工录入 对于无法进行自动采集的数据，采用常规的手工录入的方式，QSmart SPC手工录入模式在设计上基

于用户操作习惯及方便的使用要求进行设计，并提供多种录入解决方案。

数据文件方式采集

检测数据文件：如当前的

EXCEL

品质数据记录表单，CSV格式文件数据等；

解析服务端：对数据文件，根据其的格式规律进行数据解析并传输到服务器中； -

专业提供SPC系统解决方案 测量仪器数据采集

对检测仪器中的数据进行自动采集，测量仪器一般具备各类的数据接口，如RS232，或数据文件，Access

数据等，典型的应用为各类三座标测量仪器（3D，2.5D），QSmart SPC可自动采集主流的各类3D或2.5D

仪器数据，如OGP，三丰，Micro-Vu，海克斯康等；

小量具的数据采集

小量具的数据采集一般通过串口或是USB接口将数据自动采集到SPC数据库中，常见的小量具有：卡尺，

千分尺，百分表，电子称等；

PLC数据的采集

软件可与与PLC

建立数据接口，将检测数据采集到上位机（

PC）进行监控与分析。

《基于SPC的良率管理系统的设计与实现》篇一

一、引言

随着现代制造业的快速发展，良率管理成为了企业生产过程中不可或缺的一部分。良率管理系统的设计与实施，对于提高产品质量、降低生产成本、增强企业竞争力具有重要意义。本文将介绍一种基于统计过程控制（SPC）的良率管理系统，通过其设计与实现过程，探讨其在实际生产中的应用及效果。

二、系统设计背景与目标

在制造业中，良率是指产品合格的比例。良率管理系统的设计旨在通过实时监控生产过程，发现潜在的问题并及时采取措施，以提高产品的良率。基于SPC的良率管理系统，通过收集生产过程中的数据，运用统计分析方法，对生产过程进行监控和控制，以达到提高良率、降低成本、提高生产效率的目标。

三、系统设计原则

1. 实时性：系统应能实时收集生产数据，以便及时发现异常情况。

2. 准确性：系统应具备准确的数据处理和分析能力，以保证监控结果的可靠性。

3. 灵活性：系统应具备灵活的配置和扩展能力，以适应不同生产环境和需求。 4. 易用性：系统应具备友好的操作界面，方便用户使用和维护。

四、系统架构设计

基于SPC的良率管理系统主要包括数据采集、数据处理、数据分析、报警与控制四个模块。

1. 数据采集模块：负责实时收集生产过程中的数据，包括设备状态、产品质量等。

2. 数据处理模块：对采集的数据进行清洗、转换和存储，以便后续分析。

3. 数据分析模块：运用SPC技术，对处理后的数据进行统计分析，发现潜在的问题。

4. 报警与控制模块：当发现异常情况时，系统应能及时发出报警，并采取相应的控制措施。

五、系统实现

1. 数据采集：通过传感器、设备接口等方式，实时收集生产过程中的数据。

2. 数据处理：采用数据库技术，对采集的数据进行清洗、转换和存储。

3. 数据分析：运用SPC技术，对处理后的数据进行统计分析，包括绘制控制图、计算控制限等。

4. 报警与控制：当数据分析发现异常情况时，系统应能及时发出报警，并通过接口将报警信息发送至相关人员。同时，系统应能根据预设的规则，自动或手动采取相应的控制措施，如调整设备参数、暂停生产等。

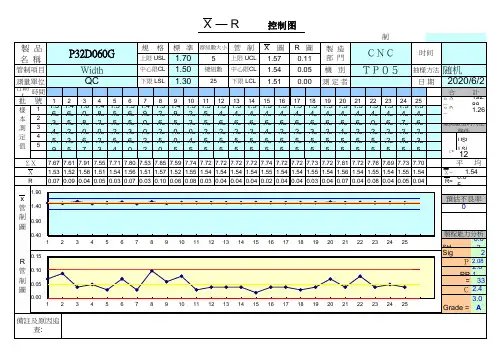

X—R 控制图

控制图编号：

製 品R圖

名 稱

管制項目

測量單位

日期/時間

批號12345678910111213141516171819202122232425ΣＸ＝192.88樣11.561.461.601.481.551.561.491.521.491.521.551.541.541.541.541.541.541.541.541.541.541.541.541.541.54ΣＲ＝1.26

本21.531.551.581.521.551.551.501.561.551.531.551.561.561.561.561.561.561.561.561.561.561.601.561.571.56

測31.541.521.601.501.521.531.501.621.501.601.521.521.521.521.541.521.521.531.521.611.521.521.521.521.52

定41.551.531.561.521.551.561.521.551.501.541.551.551.551.551.551.551.551.551.551.551.551.551.521.551.53> USL 藍色

值51.491.551.571.531.541.601.521.601.551.551.551.551.551.551.551.551.551.551.551.551.551.551.551.551.55< LSL 紅色

Ｎ＝125

ΣＸ7.677.617.917.557.717.807.537.857.597.747.727.727.727.727.747.727.727.737.727.817.727.767.697.737.70

Ｘ1.531.521.581.511.541.561.511.571.521.551.541.541.541.541.551.541.541.551.541.561.541.551.541.551.54Ｘ＝1.54

SPC统计过程控制程序 文件编号

版本号 01 修改次数 0

编制/日期 生效日期

审核/日期 页码 第1页，共4页

批准/日期 受控状态

更改历史

版本号 文件更改号 更改概要 修改人 批准人

01 首发行 / / /

发放范围

SPC统计过程控制程序 文件编号

版本号 01

生效日期

页码 第2页，共4页

1.目的:

对过程能力进行研究，并对制造过程进行持续不断的监控，确保制造过程稳定受控，并促进不断地优化过程，提供满足顾客要求的产品。

2.适用范围:

适用于本公司对在控制计划（除样件控制计划外）中列出的特殊特性进行过程能力研究，及在顾客有要求时，对相应的产品制造过程进行统计过程控制。

3.职责:

3.1 APQP小组：在项目开发阶段负责初始过程能力的研究;

3.2品管部：负责现行过程能力研究及统计过程的监控。

4.定义:

4.1 SPC：Statistical Process Control,统计过程控制；

4.2 PPK：Preliminary Process Capability,初期过程能力指数。它是一项类似于CPK的指数，但计算时是以新产品的初期过程性能研究所得的数据为基础；

4.3 CPK：Capability Index of Process, 稳定过程能力指数。它是一项有关过程的指数，计算时需同时考虑过程数据的趋势及该趋势接近于规格界限的程度；

4.4 Ca：过程准确度。指从制造过程中所获得的资料,其实际平均值与规格中心值之间偏差的程度；

4.5 Cp：过程精密度。指从制造过程中全数抽样或随机抽样（一般样本在50个以上）所计算出来的样本标准差（σ），以推定实际群体的标准差（σ）用3个标准差（3σ）与规格容许差比较。

5.程序:

5.1初始过程能力的研究:

5.1.1在过程设计和开发阶段，APQP小组应制定一个初始过程能力研究计划。包括试制造控制计划中被标识的的特殊特性；
