空压机控制面板显示说明(20110419)

空压机控制面板说明书空压机控制面板是空压机的核心部件之一，用于调节和控制空压机的工作状态和输出压力等参数。

对于空压机的正常运行和维护保养起着至关重要的作用。

本文将为您介绍空压机控制面板的功能及操作方法。

一、控制面板的组成空压机控制面板一般由显示屏、控制按钮、指示灯、开关、电子控制单元等部件组成。

其中显示屏用于显示空压机的各种状态和参数，控制按钮用于进行各种设置和调节，指示灯则用于指示和提示空压机的运行状态和故障信息，开关则用于控制空压机的开关机状态，电子控制单元则是控制面板的核心部件，用于对空压机进行精确的调节和控制。

二、控制面板的功能空压机控制面板的功能主要包括输出压力设定、运行参数设定、保护功能、故障诊断等。

其中输出压力设定用于设定空压机的输出压力值；运行参数设定是用于设定各种运行参数，如运行时间、周期、排气压力等；保护功能则是为了保护空压机在工作中的安全性，如过载保护、短路保护等；故障诊断则是通过控制面板显示出故障信息，指导用户进行维修保养。

三、操作方法1、开机方法：按下面板上的开机按钮，将空压机的电源开启。

2、设定输出压力：在显示屏上选择设定输出压力值，通过“+”和“-”按钮进行调节。

3、设定运行参数：在显示屏上选择需要设置的运行参数，通过“+”和“-”按钮进行调节。

4、启动空压机：将空压机的开关打到启动状态。

5、停止空压机：将空压机的开关打到停止状态。

4、故障诊断当空压机出现故障时，控制面板将会显示出故障信息，指导用户进行故障诊断和维修保养。

常见的故障信息包括电源故障、压力传感器故障、排气阀故障等。

用户可以根据指示信息及时排除故障，保证空压机的正常工作。

总之，空压机控制面板是空压机的核心部件之一，必须由专业技术人员进行操作和维护保养。

用户在使用空压机过程中，应严格按照操作方法进行使用，定期进行维护保养，以保证空压机的正常工作和寿命。

空压机的控制面板使用空压机是一种常见的工业设备，用于将空气压缩成高压气体供各种设备使用。

控制面板是空压机的重要组成部分，能够对空压机进行操作和监控。

本文将介绍空压机的控制面板的使用方法和功能。

一、控制面板的外观和布局空压机的控制面板通常位于设备的正面或侧面，具体的位置和布局可能有所不同，但一般都是以便于操作和观察为考虑因素。

面板上会有一些按钮、开关、显示屏和指示灯等元素。

显示屏一般是液晶屏或数码显示屏，用于显示各种参数和信息，比如当前的工作压力、温度、电流等。

指示灯则是用来指示设备的运行状态，比如开关机、故障提示等。

二、控制面板的功能和操作1. 开关操作：控制面板上通常会有一个开关按钮，用于开启或关闭空压机。

这个按钮通常是带有锁定功能的，以防止误操作，需要在按下开关后再次按下才能关闭设备。

2. 参数调整：控制面板上还会有一些旋钮或按钮，用于调整设备的一些参数，比如工作压力、排气温度等。

操作时，可以根据实际需要进行相应的调整。

3. 工作模式选择：控制面板上可能会有不同的工作模式选择按钮，比如手动模式和自动模式。

在手动模式下，可以手动控制设备的启停和参数调整；而在自动模式下，设备会根据预设的参数进行自动运行，更加智能化。

4. 故障提示：控制面板上的指示灯可以用来提示设备的故障情况。

当设备出现异常时，指示灯会亮起或闪烁，同时在显示屏上也会显示相应的故障代码，方便维修人员进行故障排查。

5. 数据记录和监控：有些控制面板还具备数据记录和监控功能，可以记录设备的运行情况，并实时监测各种参数。

这些数据可以用于后续的故障分析和设备性能的评估。

三、使用注意事项1. 操作规范：在操作空压机的控制面板时，需要确保自身具备相关的操作知识，并按照设备的使用手册进行正确的操作。

避免因误操作导致设备故障或个人安全问题。

2. 定期维护：控制面板是空压机正常运行的关键组成部分，需要定期检查和维护，确保按钮、开关和指示灯的正常工作。

空压机控制器说明书1. 引言1.1 目的1.2 范围2. 系统概述2.1 控制器功能和特点- 自动启停功能：根据气体需求自动调节空压机运行状态。

- 压力监测与保护：实时监测系统中的气体压力，并在超过设定值时进行报警或采取相应措施。

- 故障诊断与显示：检测并记录故障信息，提供用户友好界面以便于快速排除问题。

3. 安装要求及步骤3.1 设备安装位置选择原则a) 避免高温、湿度等环境影响；b) 方便维修人员操作；c) 近电源插座方便接入电网。

4.使用方法4.１开关按钮介绍a）主电源开关:用来打开/关闭整个系统；b）手自切换按键 : 切换为“手”模式（即通过本地按钮启停），还是“自” 模式( 即由外部信号触发 ) 。

c）累计时间清零按键：将总工作时间归零，重新开始记数 ;d）报警复位按键 : 当控制器发生故障时，需通过此按钮进行复位。

4.２手动模式操作a）启停空压机：按下“ 启” 键，空压机开始运行 ;b）关闭空压机：按下“ 停” 键 , 空气供应中断。

5. 故障排除与维护5.1 常见问题及解决方法- 控制器无法开关空压机:检查电源是否正常连接、主保险丝是否熔断等。

- 报警灯闪烁或持续亮起: 查看显示屏上的错误代码，并参考说明书找到对应的故障原因和处理办法。

6. 法律名词及注释a) 版权所有：指该文档所涵盖内容（包括但不限于文字、图片、图表等）归作者/公司所有，未经许可禁止转载使用；b) 商标声明：本文提到的任何商标均为其各自所有者在相关国家/地区内注册并受其保护；c) 其他合规性要求7. 附件。

空压机的控制面板操作空压机是一种常见的工业设备，广泛应用于制造业、建筑业等领域。

而空压机的控制面板是操作和监控空压机运行的重要部分。

本文将介绍空压机控制面板的功能和操作方法，以帮助读者更好地运用空压机。

一、空压机控制面板的功能空压机控制面板通过按钮、指示灯、数字显示器等元件，实现对空压机运行状态的监控和控制。

主要功能如下：1. 启动和停止空压机：控制面板上通常有一个“启动”按钮和一个“停止”按钮。

通过按下“启动”按钮，空压机可以开始运行；而按下“停止”按钮，则可以停止空压机的运行。

2. 控制空压机的压力：在控制面板上，可以设置空压机的目标压力。

当空气压力达到设定值时，控制面板会自动减小或停止空压机的输出，以避免过高的压力对设备和管道造成损坏。

3. 监测空压机的状态：控制面板上的指示灯可以显示空压机的运行状态。

比如，绿色的指示灯表示空压机正常运行，红色的指示灯则可能表示故障或异常。

4. 温度和压力的监测：控制面板上的数字显示器可以显示当前空压机的温度和压力数值。

这些数据对于了解空压机的运行情况和进行故障诊断非常重要。

二、空压机控制面板的操作方法1. 启动空压机：首先，检查控制面板上的主电源开关是否处于关闭状态。

然后，按下控制面板上的“启动”按钮，空压机会开始运行。

在空压机启动后，注意观察指示灯的状态，确认空压机是否正常工作。

2. 设置目标压力：通过控制面板上的旋钮或按钮，将空压机的目标压力设定为所需数值。

根据实际需求，可以适当调整目标压力值。

3. 监控空压机状态：在空压机运行过程中，时刻关注控制面板上的指示灯和数字显示器。

如果出现红色指示灯闪烁或数字显示器显示异常数值，可能表示空压机存在故障或异常状况。

这时，应及时停止空压机并进行故障排查。

4. 停止空压机：当需要停止空压机时，按下控制面板上的“停止”按钮即可。

同时，关闭主电源开关，确保空压机完全停止运行。

三、常见问题及解决方法1. 控制面板无法启动空压机：检查主电源开关是否打开，确保电源供应正常。

电厂空压机说明空压机房主要设备操作说明1、空压机1.1空压机子菜单说明：1.1.1 STATUS DATA ：状态参数即调出空压机的状态参数及故障停机复位。

功能为给出空压机保护功能的的状态（故障停机、故障停机报警、电机过载）并将故障停机和电机过载信号复位。

1.1.2 MEASURED DATA：测量数据即调出测量数据。

如：空压机排气压力、空气过滤器压差DP、机头1排气温度、机头2排气温度等数据。

1.1.3 HOURS：时间。

功能为调出空压机运行时间和加载时间、控制器工作时间和电机启动次数。

1.1.4 SERVICE：维护即查阅和复位维修信息。

调出并重置下列部件的维修信息：油、油过滤器、油气分离器、空气过滤器、主电机轴承的润滑。

1.1.5 TEST：测试即显示测试。

功能为进行显示测试，检查显示屏和发光管是否完好。

1.1.6 MODIFY SETTINGS：修正设定值即修改控制、保护、维修的设定值。

修改的控制参数主要有卸载压力（目前基本为7.2bar）、加载压力（目前基本为6.4bar）等。

保护设置主要有机头1排气温度、机头1排气温度（目前报警为105℃、保护为110℃）。

维护设置主要有油气分离器、油过滤器、油、驱动电机的加润滑脂的时间。

1.1.7 TIMERS：计时器即编制空压机开机停机指令。

1.1.8 CONFIGURATION：配置即重新编制时间/日期/显示方式。

可重置下列参数：时间、日期、显示文本（两种语言）、压力单位（bar、psi或kg/cm2）、温度单位、开机次数/小时或开机次数/天、日期格式（日/月/年或月/日/年或年/月/日）等。

1.1.9 SA VED DATA：储存数据即控制器查阅存储的空压机参数。

主要有：A、最后5次的停机数据（《last1、2、3、4、5》），停机原因、时间、日期和能反映当时状况的数据。

B、最后2次紧急停机数据（《last emergency stop1、2》），时间、日期和能反映当时状况的数据。

螺杆空压机控制器 操作说明V1.3上海宏赛自动化电气有限公司2007-10-12一、基本操作面板二、按键介绍启动 ―― 在无故障情况下启动运行空压机并可从停机切换到运行状态。

停止 ―― 停止运行空压机。

设定键 ―― 修改参数后，按此键确认数据存储输入。

上移键 ―― 在缺省页面下作为时间查询键；数据修改时，按此键增加该数位；在菜单选择时作为选择键。

下移键 ―― 在缺省页面下作为主菜单键；数据修改时，按此键减少该数位；在菜单选择时作为选择键。

移位/确认键 ―― 在缺省页面下作为近/远控切换键；数据修改时，此键作为移位键；在菜单选择时作为确定键。

返回键 ―― 在菜单操作时，此键作为返回键返回上一级菜单。

三、外部开关量和模拟量的输入输出特点说明经济型空压机控制接口说明JP1引脚号名称 意义 1PIN+ 压力传感器输入＋ 2PIN- 压力传感器输入－ 3TIN- 温度传感器输入－ 4TIN- 温度传感器输入－ 5TIN+ 温度传感器输入＋ 6I1 主机电流(R)传感器输入 7I2 主机电流(T)传感器输入 8FIR 风机电流(R)传感器输入 9FIT风机电流(T)传感器输入 10VST ST 相电压传感器输入 11GND 信号公共点JP4引脚号名称 意义 1DI0 空滤信号输入（常开） 2DI1 油滤信号输入（常开） 3DI2 油细信号输入（常开） 4DI3 压力开关输入（常开） 5 DI4 紧停信号输入（常闭）6 GND 输入信号公共点7 A RS485通讯口8 B RS485通讯口JP3引脚号 名称 意义1 ACIN0 接触器用电源输入1（内部继电器输出公共点）2 ACIN1 接触器用电源输入2 （内部RC公共点）3 VD 加载电磁阀输出4 KF 风机接触器输出5 RCS Y接插器RC 输出6 KS Y接插器输出7 RCD △接触器RC输出8 KD △接插器输出9 KM 主接触器输出JP5引脚号 名称 意义1 XGD 接大地2 ACIN0 ～25V电源输入（与R相同名）3 ACIN1 ～25V电源输入（与S相同名）四、空压机操作使用介绍控制器通电后，操作面板上电源信号灯亮。

摘要：空压机控制器采用施耐德TWD系列PLC和LCD文本显示器，根据空压机厂的技术要求编程设计。

本文说明和界定了界面部分的软件功能使用1、目的：本对控制系统软件具备的功能进行描述，以指导空压机控制器的使用。

2、功能需求描述：2.1 按键功能的设置2.1.1 按键设置菜单浏览按键：UP，DOWN，ESC/ENTER等共八只功能按键：DEL、MOD等共二只，由屏幕的提示信息指定，每个按键可具有不同的运行控制按键：RUN，STOP2.1.2按键功能定义：2.1.3显示信息结构控制器外观布局如下图：屏幕中右侧箭头指示为屏幕按键此时的功能定义；右侧的三角形符号则指示屏幕右侧对应光标键的功能定义。

进入该画面的条件：2.3.1控制器界面主要任务是显示空压机的运行状态和相关工作参数，该画面称为“主画面”，正常运行和正常停机状态的显示信息如下：1)设备上电完成后直接进入该画面；2)在屏幕上按ESC键操作后进入主菜单；3)在其他显示画面，若30秒钟无按键操作，自动转入该画面。

2.3.2 参数编辑与查询控制器界面将需要显示的信息分类，采用三级菜单结构方式编排，用户可根据菜单项名称找到需要的菜单项进行操作，容易学习掌握，无需特别记忆。

主菜单项完全条目如下图屏幕每次只能显示其中连续的两行信息，通过UPKEY和DOWNKEY上下滑动窗口，屏幕右侧的箭头指示允许的按键操作。

该画面也称为“一级菜单”。

按下键后，显示如下，再按下键后，显示变化为：再按下键后，直到最后一行的显示变化如下，此时再按则无变化：屏幕上的ESC按下，可转到“主画面”，即显示空压机的运行状态（或停机）参数。

当LCD显示一级菜单时，按下ESC/ENTER按键，则进入符号所指的菜单项，进入第二级菜单。

对于其他可编辑的参数设置项的浏览与编辑方法同上例。

对参数的编辑设置了用户权限功能，若设定了用户密码（即用户密码为1234），在进入二级菜单之前，会进入密码校验画面。

美国寿力空压机控制面板操作说明介绍本空压机是美国寿力公司生产的双螺杆式、低噪声、微油型空气压缩机，型号为LS32-450H WC，为除灰和热机提供除灰、杂用和仪用压缩空气。

空压机控制面板介绍1.键盘介绍停机——手动停机及消除报警信号，运行时按下此键，机组将立即进入卸载状态，并延迟10秒后停机。

手动——运行模式时起动机组，同时选择手动运行模式。

如机组正处于运行模式下非停机报警状态中，能消除报警信号，并使机组按手动模式运行。

自动——运行模式时起动机组，同时选择自动运行模式。

如机组正处于运行模式下非停机报警状态中，能消除报警信号，并使机组按自动模式运行。

显示——显示压力，温度及其它运行状态参数。

编程——在运行画面下按此键，进入现场参数设置画面，按寿力商标键再按此键，进入密码校核画面。

向上箭头——在状态显示模式下用于更改所显示的参数，在参设定模式下用于增加参数的设定值。

向下箭头、指示灯测试——在状态显示模式下用于更改所显示的参数。

在参数设定模式下用于减小参数的设定值。

在缺省模式下用于测试各指示灯。

按下该键后，所有正常的指示灯都应亮三秒钟。

寿力标志——与其它键组合完成特定操作，在参数设置状态下按此键进行回查。

2.就地切远方操作方法（1）先按再按键，此时出现随机密码（2）随机密码乘2加3后得出的值通过按键输入，按键进入参数设置界面，通过再次点击找到如下图所示界面（3）通过键将控制模式转换至“遥控”，点击回到初始界面（4）点击键，此时“ON”灯闪烁，空压机已切至遥控位。

注△：当空压机停运前运行方式为“遥控”方式，可直接按键切至“远方”。

2.顺序控制模式挂起——响应查询命令，可以发回机组的状态，参数信息：但不影响主机（计算机）的Start（起动），Stop（停机），Load（加载）和Unload（卸载）命令。

遥控——响应查询命令，可以发回机组的状态，参数信息，但不影响主机（计算机）的Start（起动），Stop（停机），Load（加载）和Unload（卸载）命令。

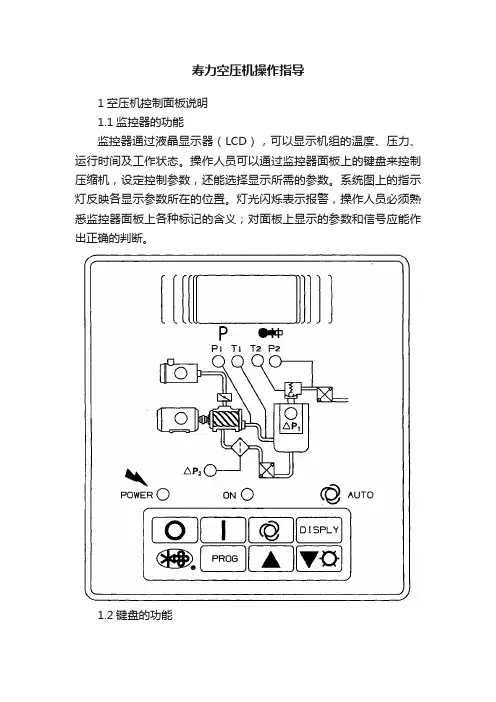

寿力空压机操作指导1空压机控制面板说明1.1监控器的功能监控器通过液晶显示器（LCD），可以显示机组的温度、压力、运行时间及工作状态。

操作人员可以通过监控器面板上的键盘来控制压缩机，设定控制参数，还能选择显示所需的参数。

系统图上的指示灯反映各显示参数所在的位置。

灯光闪烁表示报警，操作人员必须熟悉监控器面板上各种标记的含义；对面板上显示的参数和信号应能作出正确的判断。

1.2键盘的功能“O”停机——手动停机和清除故障信号。

“I”持续运行——在无故障信号的情况下起动机组。

如机组正在运行，能清除故障信号。

自动——在无故障信号的情况下起动机组，同时，选择自动运行模式。

显示——显示压力，温度及其它状态参数（1.8.3节状态显示）。

编程——进入编程模式，可修改某些控制参数的设定值(见参数设定节)。

向上箭头——在状态显示模式下用于更改所显示的参数，在参设定模式下用于增加参数的设定值。

向下箭头、指示灯测试——在状态显示模式下用于更改所显示的参数。

在参数设定模式下用于减小参数的设定值。

在缺省模式下用于测试各指示灯。

按下该键后，所有正常的指示灯都应亮三秒钟。

1.3状态显示在缺省的情况下，显示器上显示二排数据，上面一排表示系统的状态，下面一排表示管线压力（P2）和排气温度（T1）。

以下是可能显示的系统状态。

（参数的单位：温度为℃，压力为bar）。

※停机（STOP）——机组停止运行。

※待机（STANDBY）——机组暂时停止运行。

在停电或卸载计时器动作的情况下，机组进入待机状态。

注意，在该状态下的机组，随时都可能再起动。

※起动（STARTING）——机组正在起动。

※卸载（OFF LOAD）——机组处于卸载状态。

※加载（ON LOAD）——机组处于加载状态。

※满载（FULL LOAD）——机组满载运行。

该状态仅在联机控制时才会显示。

※遥控停机（RTM STOP）——机组停止运行。

当遥控起动触点闭合后，机组将重新起动。

注意，该状态下的机组，随时都有可能起动。

空压机控制操作说明书一、引言空压机是一种常见的工业设备，被广泛应用于各种行业中的压缩空气供应系统。

本操作说明书旨在提供对空压机控制操作的详细说明，帮助操作人员正确使用和维护空压机，确保其正常运行和延长使用寿命。

二、安全注意事项1. 在操作空压机之前，请确保已经了解并熟悉了相关操作规程和安全要求。

2. 在操作空压机时，操作人员应戴好个人防护装备，包括手套、耳塞和护目镜等。

3. 在进行维护和保养操作之前，务必先停止空压机运行，并切断电源。

4. 不要随意更改或调整空压机的工作参数，以免引起设备故障或意外事故。

三、空压机控制面板1. 开关按钮：控制空压机的启停，按下按钮可启动或关闭空压机。

2. 指示灯：显示空压机的运行状态和故障信息。

3. 压力调节阀：调整输出压力，根据需要进行调节。

4. 温度显示器：显示空压机的工作温度，确保在安全范围内。

5. 压力表：显示系统的压力，以便及时调整工作参数。

四、空压机操作流程1. 启动空压机a. 检查周围环境，确保没有杂物和障碍物。

b. 检查油液和气体供应情况，确保正常。

c. 按下启动按钮，等待空压机启动并进入正常运行状态。

2. 调整运行参数a. 根据需要调整输出压力，通过压力调节阀进行调节。

确保压力在设定范围内。

b. 监测工作温度，确保在安全温度范围内。

3. 停止空压机a. 按下停止按钮，空压机停止运行。

b. 断开电源，确保设备处于安全状态。

五、空压机维护保养1. 定期检查油液水位，确保正常。

必要时添加或更换油液。

2. 清洁和清理空压机的外部和内部部件，以保持设备的清洁和正常运行。

3. 定期检查电气连接，紧固螺栓和管道接头等关键部位，确保无松动和漏电等情况。

4. 定期更换滤芯和滤油器，保持良好的空气质量。

5. 空压机定期进行维护和保养，以保证其正常运行和延长使用寿命。

六、故障排除1. 故障：空压机无法启动。

解决方案：检查电源是否正常连接，保险丝是否正常。

如有必要，检查电压是否正常。

空压机面板设置方法-CAL-FENGHAI.-(YICAI)-Company One1寿力空压机面板设置方法：一、中文版面板：（一单元B、C空压机）1、先按“寿力标志”，再按“PROG”键，面板显示一个数字，将数字乘以2再加3，可以按“向上”或“向下”键调整数字到正确值（取后三位），然后按“PROG”键进入菜单画面。

2、按“PROG”键可翻看参数设置画面。

连续按“PROG”键直至显示“卸载压力”画面，根据运行工况可设置卸载压力。

3、再按“PROG”键进入“加载压差”画面，可设置加载压差，此值为加载压力与卸载压力的差值。

4、继续按“PROG”键，直至显示“控制模式”画面。

按“向上”或“向下”键选择控制模式。

其中“挂起”指的是就地启动。

选择好控制模式后按“PROG”键进行确认，再按“DISPLY”键退出参数设置画面。

这里要注意：设置遥控时，在确认“遥控”并退出设置画面后，按“手动”键，即“┃”键，面板上的“ON”灯闪烁即可。

另外，当空压机非正常停机时，故障报警消除后，按“○”键后，按“┃”键，“ON”灯闪烁即在远控。

二、英文版面板：（一单元D空压机，输送风机，仪用空压机）1、按“PROG”键，面板进入菜单状态，连续按“PROG”键可选定参数设置。

2、“卸载压力”即“UNLD”画面，根据运行工况可设置卸载压力。

3、“加载压差”即“LOAD”画面，可设置加载压差，此值为加载压力与卸载压力的差值。

4、继续按“PROG”键，面板显示“SEQUENCE”画面，按“向上”或“向下”键选择控制模式。

“DISABLED”为就地模式，“REMOTE”为遥控模式。

选择好选择好控制模式后按“PROG”键进行确认，再按“DISPLY”键退出参数设置画面。

这里要注意：设置遥控时，在确认“REMOTE”并退出设置画面后，按“自动”键即第一排的第三个键，此时面板上的“ON”和“AUTO”灯都闪烁即可。

另外，当空压机非正常停机时，故障报警消除后，按“○”键后，按“自动”键即第一排的第三个键，“ON”和“AUTO”灯都闪烁即在远控。

豪华微型电脑控制器Ⅰ 豪华微型电脑控制器Ⅰ DELUXE MICROPRCESSOR CONTROLLER Ⅰ 操作说明书中文控制面板1.幕屏色彩种多 幕屏色彩种多 幕屏色彩种多 幕屏色彩种多 幕屏大 幕屏大 幕屏大 幕屏大 单简作操 单简作操 单简作操 单简作操 板面制控文 板面制控文 板面制控文 板面制控文 中 计设的化性人 中 计设的化性人 中 计设的化性人 中 计设的化性人. . ) . (中文控制面板•钮按数参示显 钮按数参示显 钮按数参示显 钮按数参示显 钮按下向 钮按下向 钮按下向 钮按下向 钮按程编 钮按程编 钮按程编 钮按程编 钮按能功 钮按能功 钮按能功 钮按能功 钮按回返 行运动自 钮按动自 行运动自 钮按动自 行运动自 钮按动自 行运动自 钮按动自 动启动手 钮按动启 动启动手 钮按动启 动启动手 钮按动启 动启动手 钮按动启 钮按止停 钮按止停 钮按止停 钮按止停( (钮按故事个一 钮按故事个一 钮按故事个一 钮按故事个一 ，钮按机停急紧 ，钮按机停急紧 ，钮按机停急紧 ，钮按机停急紧 是个一，钮按停 是个一，钮按停 是个一，钮按停 是个一，钮按停 急的色红个两有 急的色红个两有 急的色红个两有 急的色红个两有.• • • • • •键盘介绍) )2. 3. 4.1率效高 保环 性靠可高.运行参数的查看查看运行参数1.面界 面界 面界 面界 一下入进 按 一下入进 按 一下入进 按 一下入进 按 数参个几 数参个几 数参个几 数参个几 示 示 示 示 显态状行运常正 显态状行运常正 显态状行运常正 显态状行运常正T2:P1 P2 T1 .、 、 、 、 、 、 、 、 、 、 、 、查看运行参数1.查看运行参数1.面界 面界 面界 面界 一下入进 按 一下入进 按 一下入进 按 一下入进 按 示显不就器感传 示显不就器感传 示显不就器感传 示显不就器感传 该有没果如 数参 该有没果如 数参 该有没果如 数参 该有没果如 数参 个几 、 示 个几 、 示 个几 、 示 个几 、 示 显态状行运常正 显态状行运常正 显态状行运常正 显态状行运常正:T5 T6 .( . )2.2.2。

阿特拉斯空压机控制面板操作说明发布日期：2010-12-19 22:16:37阿特拉斯空压机控制面板操作说明（阿特拉斯空压机电脑板,阿特拉斯空压机控制面板）1--启动按钮(此按钮可用来启动压缩机。

指示灯(8)点亮，表示EⅡ电脑控制器正在运行。

)2—显示屏(显示有关压缩机的工作状况,保养及故障信息)3—滚动键(此键可用向上或向下滚动显示屏)4--制表位键TAB (按此键,可以选择水平箭头标示的参数,只能修改后面有水平箭头的参数.)5—功能键(功能键可以用来控制和设定压缩机)6--电源指示灯(指明已接通电源)7—综合报警指示灯(如果存在报警,保养报警,则该指示灯会亮起)8—自动运行指示灯(指明电脑控制器正在自动运行)9---停机按钮(按下此按钮,可以停止运行压缩机.(8)会熄灭。

在卸载情况下运行30秒后，压缩机将停止运行)S3—紧急停机按钮（按此按钮，可以在紧急情况下立即停止压缩机，排除故障后拔出按钮以解除锁定。

）开机前1、检查油位。

油位指针必须指在绿色区域的上部或高于该区域。

2、如果空气过滤器保养指示器的彩色部分完全显示出来，更换空气过滤器芯，参考使用说明书复位保养指示器和保养报警时钟。

开机1、合上电源。

检查电源指示灯（6）是否点亮。

2、打开空气出气阀。

3、关闭冷凝液排污阀。

4、按开机按钮I。

空压机开始运行，自动运行指示灯（8）点亮，开机后10秒，空压机开始加载运行。

在运行中1、经常检查油位，在加载中，指针必须位于绿色区域。

2、如果指示灯（8）点亮，电脑控制器正自动控制压缩机的加载，卸载，停机和重新启动。

3、经常检查显示屏（2）：空压机的运行状态通过图标显示在显示屏上。

4、如果报警指示灯（7）点亮或闪烁，请排除故障，参考使用说明书。

如果需保养，停机并执行保养措施，参考使用说明书。

5、停机1、按停机按钮O。

指示灯（8）熄灭。

空压机大约卸载运行30秒后停机。

2、在紧急情况下停机，按控制面板旁的红色紧急停机按钮，报警指示灯（7）闪烁。

英格索兰空压机面板讲解与故障的处理智能控制系统(intellisys)1紧急停车开关按下这个按钮将会立刻停止压缩机的运行。

在此按钮没有经过手动复位前，压缩机将不能重新启动。

顺时针转支此按钮可以复位。

2电压指示灯(在启动装置盒内)指示控制电路有电压并且可以启动空气压缩机。

3电压指示灯指示智能控制系统电压有效。

4按钮a)启动如果显示屏显示READY TO START，按下这个按钮可以启动空气压缩机运行。

如果需要空气则压缩机会自动启动并加载。

如果在显示列表中按此按钮将会退出显示列表。

显示屏将会从“CHECKING MACHINE”退到“READY TO START”。

b)卸载停车按此按钮压缩机将卸载停机。

如果压缩机正在加载，它将会先卸载，7秒后压缩机立即停机。

如果压缩机没有加载，它将会立即停车。

按下机组停车按钮，所有发光二级管(L.E.D)灯都会闪烁检查并且在显示屏内闪烁软件版本号。

c)卸载/加载如果机组正在加载，按此按钮将会导致机组卸载，卸载指示灯亮。

直到重新按此按钮后机组才能加载。

如果机组没有加载，按此按钮将会使机组在ON/OFF LINE或MOD/ACS控制模式下提前操作加载。

d) 显示选择按此按钮可以显示屏中进行信息选择。

如果连续按此按钮，显示列表会滚动显示。

此按钮也可用于退出参数设定程序。

e) 设定此按钮用于进入参数设定程序，也可以用于复位报警。

按此按钮一次可以复位一条报警，按二次可以清除一条报警。

f) 箭头这两个按钮有几种功能。

如果智能控制系统在参数设定模式，箭头用于选择参数设定值。

如果机组有多条报警记录，箭头用于滚动这些记录。

箭头还有一种功能就是用于日常标定。

如果机组没有运行，同时按上、下两个箭头按钮可以进入标定程序，显示屏将会显示“”。

只有在压力传感器更换5参数设定程序这个程序允许用户修改控制逻辑中的14个变量。

进行参数设定时，按SET按钮进行参数设定目录。

SET OFFLINE AIR PRESSURE指示灯亮，显示屏显示“××××Psi”，OFFLINE AIR PRESSURE(低压加载压力)是第一个要设定的参数，××××是指需要设定的参数值。

空压机使用操作说明一、电源开关首先打开地下室气泵房二级控制柜，可看到3个空气开关，从右向左依次是1#、2#、3#空压机电源控制开关。

一般长时间停止或者检修、保养时才需要断开空气开关，正常使用情况下可不用断开电源，只需将设备运行关闭即可。

3# 2# 1#二、空压机操作面板以下图片是空压机操作面板及液晶显示屏：1.急停开关按钮（紧急情况下可用力按下）2.故障报警指示灯（设备故障情况下，红灯闪烁）3.故障检修指示灯（打开封罩设备检修，红灯闪烁）4.设备运行指示灯（设备正常运行，绿色灯常亮）5.电源指示灯（设备电源接通，黄色灯常亮）6.开、关机键（开机运行，关机停止运行）7.参数设置键（专业人员可操作）三、开、关机操作1.电源接通后，按下面板左下角三角形键设备即开始运行。

2.关机：按下面板左下角圆圈形键，设备即停止运行。

开机键关机键四、压力表压力表是显示储气罐当前压力值，刻度为MPa表示：下图压力表当前压力值为0.81MPa，空压机压力最高设定为0.82MPa，最低为0.72MPa，即：当压力值达到0.82MPa时，空压机即自动停止运行，当压力值低于0.72MPa时，空压机即自动启动给储气罐打压，正常情况下，空压机面板上的压力值和储气罐上压力表的压力值应是相等的。

五、维护、保养1.空压机、储气罐、油水分离器正常使用情况下，应每隔两周进行一次排水工作2.空压机、储气罐、油水分离器应有专人负责，并持有上岗操作证3.气泵房应制定每日巡检记录表，做到专人专责4.巡检人员应每日认真填写记录表，发现问题需立即上报。

5.空压机、储气罐、压力表、安全阀应每年定期报当地特种设备检验所检验一次。

六、排水操作1.储气罐排水储气罐底部有排水阀门，排水时把阀门插柄向下压至垂直即可，待储气罐内的水流完再把阀门手柄拉回原位置即可。

油水分离器排水阀：空压机左端面底部有2个排水手柄，排水时把手柄从左向右90°方向即打开，待水排完成后恢复原来位置即可。

复盛螺杆空压机控制器使用说明及参数设定[复盛空压机] [复盛空压机] [2012-05-18]一显示面板及指示参见下图，本系列机组采用LCD中英文显示控制面板，具备高集成度，高可靠性，全方位控制、保护功能，并可通过RS-485通信接口进行联机控制。

其面板按钮含义如下：电源指示灯——当空压机上电时，该灯亮起，表示机组电源已接通。

ON——起动、运行键：按此键可起动电机运行，此时除了电源指示灯外，运行指示灯亮，表示机组正在运行。

OFF——停机、指示键：按此键停止电机运行，同时指示灯亮，表示机组停机。

F1——功能键：此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。

例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。

F2——功能键：此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。

例如对应菜单为“参数”，按下此键后会进入系统包含的下级菜单。

F3——功能键：此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。

例如对应菜单为“诊断”，按下此键后会进入参数包含的下级菜单。

F4——功能键：此键为液晶显示右方由上至下第四键，可对相应液晶显示内容进行操作。

例如对应菜单为“功能”，按下此键后会进入功能包含的下级菜单。

紧停/复位——此按钮在紧急情况按下，或者在不允许开机情况下按下，切断交流电源，此时按“启动键”空压机控制器不响应。

报警灯——当空压机出现非停机轻故障时，该灯亮起，表示机组需要检查、维护。

故障灯——当空压机出现重故障停机时，该灯亮起，此时操作人员应彻底检查机组，查找故障原因。

远控灯——当空压机处于远控状态时，该灯亮起，此时即时机组处于停机状态，也不得对机组进行任何维修，维护工作，避免设备和人身重大伤害事故。

空久灯——当空压机处于空久停机状态时，该灯亮起，在此状态下，机组可能会随时启动，操作人员不得对机组进行维修，维护工作。

备用灯——备用。

安全保护装置及系统本系列机组配备了压力保护，温度保护，相序保护和过载保护装置，用来在不同情况下确保整机的正常运转和设备、人身安全。

复盛螺杆空压机控制器使用说明及参数设定[复盛空压机] [复盛空压机] [2012-05-18]一显示面板及指示参见下图，本系列机组采用LCD中英文显示控制面板，具备高集成度，高可靠性，全方位控制、保护功能，并可通过RS-485通信接口进行联机控制。

其面板按钮含义如下：电源指示灯——当空压机上电时，该灯亮起，表示机组电源已接通。

ON——起动、运行键：按此键可起动电机运行，此时除了电源指示灯外，运行指示灯亮，表示机组正在运行。

OFF——停机、指示键：按此键停止电机运行，同时指示灯亮，表示机组停机。

F1——功能键：此键为液晶显示右方由上至下第一键，可对相应液晶显示内容进行操作。

例如对应菜单为“查询”，按下此键后会进入查询包含的下级菜单。

F2——功能键：此键为液晶显示右方由上至下第二键，可对相应液晶显示内容进行操作。

例如对应菜单为“参数”，按下此键后会进入系统包含的下级菜单。

F3——功能键：此键为液晶显示右方由上至下第三键，可对相应液晶显示内容进行操作。

例如对应菜单为“诊断”，按下此键后会进入参数包含的下级菜单。

F4——功能键：此键为液晶显示右方由上至下第四键，可对相应液晶显示内容进行操作。

例如对应菜单为“功能”，按下此键后会进入功能包含的下级菜单。

紧停/复位——此按钮在紧急情况按下，或者在不允许开机情况下按下，切断交流电源，此时按“启动键”空压机控制器不响应。

报警灯——当空压机出现非停机轻故障时，该灯亮起，表示机组需要检查、维护。

故障灯——当空压机出现重故障停机时，该灯亮起，此时操作人员应彻底检查机组，查找故障原因。

远控灯——当空压机处于远控状态时，该灯亮起，此时即时机组处于停机状态，也不得对机组进行任何维修，维护工作，避免设备和人身重大伤害事故。

空久灯——当空压机处于空久停机状态时，该灯亮起，在此状态下，机组可能会随时启动，操作人员不得对机组进行维修，维护工作。

备用灯——备用。

安全保护装置及系统本系列机组配备了压力保护，温度保护，相序保护和过载保护装置，用来在不同情况下确保整机的正常运转和设备、人身安全。
