邦奇调试软件简要操作说明

格式：doc
大小：335.50 KB
文档页数：9

澳大利亚邦奇电子工程有限公司

邦奇智能照明控制系统

DLight2调试软件简要操作说明

- 2 -

1、打开调试软件

2、加载一个设备：按“L”键出现列表对话，选择一个设备进行搜索。

3、勾选要上载的设备，填入BOX号，点击，即可上载设备。

- 3 - 4、设备上载完成后，按，切换到逻辑视窗（区域视窗），

逻辑视窗中的各个区像按键一样一块一块地显示，每个区有个区名，当按一个区时会弹出一个有预置场景按键和设置调光器通道亮度（亮度滑块）的对话框。

对话框像一个小型的灯光控制台，现在一个区可显示24个通道，超过24通道可通过底部的滚动条来显示。

5、用鼠标选中所需修改的区域区域，点击后该区域出现场景编辑界面。

选择相应的预置场景去编辑和调整相应的亮度滑块。

场景编辑对话框逻辑视窗屏幕

- 4 - 6、修改完成后点，然后点，出现，再点，即可将所修改的数据下载到设备中。

如果你要求做场景编辑不影响网络，你可选择“Mute”框，这将屏蔽信息发送，即不送信息，调光器也不响应，类似音响的静音功能。

- 5 - 编辑时钟管理器

上载时钟，按键然后选择

填入BOX号12，点击即可开始上载时钟管理器。

选择已加载的时钟，按

键进行编程。

说明：Preset 选择要送出的场景号

Area 选择要送出的场景信息的区

Fade 选择要送出的场景信息的渐变时间

Day 选择事件发生的日期

Enable 启动这事件

Disable 关闭这事件

Time 选择事件发生的时间

Dump 如果要下载数据到设备上必须先勾选Dump按钮。

- 6 - 可用选择需要修改的事件，从Time框中修改时间。，修改完成后勾选Dump按钮，然后点击，出现，再点，即可将所修改的数据下载到设备中。

你能在屏幕按钮的右边状态条内看到下载的过程，当完成下载后状态条上将显示“Idle”（空）。

- 7 - 附件：

面板模拟器（DLight 8键面板）

屏幕顶部的工具条中有8个小按键，编号从1到8和一个标号为“C”的键，当按下这些按键时将在DyNet网上送出一个预置场景信息，这是模拟一个标准8键面板，“C”键是为面板模拟器配置的。

所有按键都能从键盘板上直接操作

键1—8 按键表示1—8预置场景

键“C” 按键表示配置面板模拟器

能配置参数是

Area

Fade Rate

Bank

Join

图二十六面板模拟器配置对话框

- 8 -

常用专用名词解释

Bank 组、排。

Chase 指一个不断循环的程序。

Compiles 编译程序，将面向过程的源程序翻译成面向计算机代码。

Configuration 配置。

Default 省缺、默认。

Duplicate 重复。

Disable 使不能，禁止，阻塞，封闭，失效。

Dump 转存，内存全部卸出。

Download 下载，卸载。

Edit 编辑、修改数据形式或格式。

Enable 使能，起（启）动，允许，生效。

Event 事件，指一种情况，活动的发生，或一种状态的变化。

Field 字段，一个字或一组信息的特定部份。

File 文件，由若干个逻辑记录构成的信息集合

Fader 渐变，指从一个场景过渡到另一场景配置的时间值。

Icon 图象，插图。

Image 映象，一种存贮体中的信息和另一种有存贮体中的信息一一对应的信息表示。

Join 互连。（区域或房间互连）

Job 作业，请求计算机的一个计算任务。

Loading 加载，装入，写入。

Mask 屏蔽，用一字符组去控制保留或删去另一字符组的某一部份。

Mute 空，哑音。

Reset 复位。

Set 置位。

Source file 源文件。

Text 文字，原文，文本，消息（或报文）的一部份。

Toggle 反复，触发器。

Task 任务，一个程序的一次执行。

Trigger 触发，起动，控制。

Touch key 触摸键。

Upload 加负载，载出。

Preset 预置，（预置场景）。

Initialise 初始设定。

False 假，否定。

True 真，肯定。

DyNet Dynalite控制总线网络。

Upan 可配置面板，Dynalite8系列面板。

Span Smart面板，Dynalite5系列面板。

Fade time 渐变时间，从一场景过渡到另一场景的时间。

- 9 - 更多功能请查阅《Dlight调试和编程Dynalite照明控制设备软件用户手册》

RTK操作简要说明

一、找一处空旷的、高的地方架设基站（越高，越空旷，作用距离越远，效果越好），开机，基站正常启动后（电台上的）TX灯一秒闪一次。

二、移动站开机，手簿开机，打开工程之星软件。蓝牙默认会自动连接，若没连上则点击配置——端口设置——选择移动站配置蓝牙时的COM口，点击确定。蓝牙连好后移动站主机的BT灯会常亮。

三、点击配置——电台设置——将电台通道切换到和基准站电台的通道一致。点击配置——仪器设置——移动站设置——将差分数据格式改为和基站一致（天宝板能自动识别格式，不用修改）此时手簿下方会出现固定解，有个像手机信号一样的符号在闪动，如图说明调试已完成。

四、点击工程——新建工程——输入工程文件名——点击确定——选择坐标系统，点击增加——新增一个坐标系统——选择坐标系beijing54或者xi’an80——输入当地中央子午线——点击确定。（步骤六求取参数会保存在该坐标系统里面，下次使用这个坐标系统就同时使用了步骤六求出的参数）

五、到至少两个已知点上点击测量——点测量——按A测量。注意测量过程中天线类型选杆高.

六、点击输入——求转换参数——增加——输入第一个已知点的坐标（xyh）——确定——点击从坐标管理库选点，选择第一个已知点对应的测量坐标（经纬度）。七、同理再增加其他点。

八、点击保存，输入文件名，点击OK，点击应用——是——是。注意：参数求取完成后，按照RTK测量规范，需要到其他（第三个）已知点检查。

九、点击测量——点测量——按A开始测量，按两次B查看。

十、放样：点击测量——点放样——点击下方工具栏里向上的箭头按钮翻页，找到“目标”按钮点击进入——点击增加——输入放样点坐标——选中放样点——点击确定开始放样。

注意：基站关机或基站移动都需要做单点校正（输入——校正向导——选择基站架设在未知点——确定——输入一个已知点坐标——输入天线高和天线类型——将移动站放到该已知点上——气泡居中时点击校正——确定）

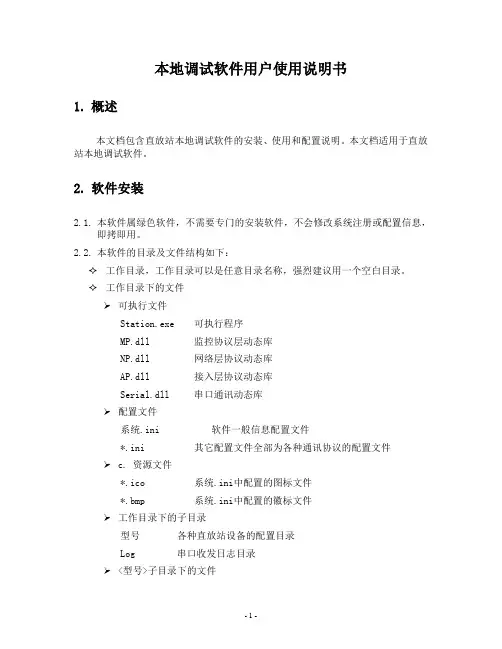

本地调试软件用户使用说明书

- 1 - 本地调试软件用户使用说明书

1. 概述

本文档包含直放站本地调试软件的安装、使用和配置说明。本文档适用于直放站本地调试软件。

2. 软件安装

2.1. 本软件属绿色软件，不需要专门的安装软件，不会修改系统注册或配置信息，即拷即用。

2.2. 本软件的目录及文件结构如下：

 工作目录，工作目录可以是任意目录名称，强烈建议用一个空白目录。

 工作目录下的文件

 可执行文件

Station.exe 可执行程序

MP.dll 监控协议层动态库

NP.dll 网络层协议动态库

AP.dll 接入层协议动态库

Serial.dll 串口通讯动态库

 配置文件

系统.ini 软件一般信息配置文件

*.ini 其它配置文件全部为各种通讯协议的配置文件

 c. 资源文件

*.ico 系统.ini中配置的图标文件

*.bmp 系统.ini中配置的徽标文件

型号各种直放站设备的配置目录

Log 串口收发日志目录

 子目录下的文件 - 2 - *.ini 各种直放站设备的配置文件

 子目录下的文件

????-??-??.txt 按日期记录的串口收发日志文件

2.3. 软件安装

将2中的文件和子目录拷贝到工作目录即可完成软件安装。

2.4. 软件卸载

删除工作目录中文件和子目录即可完成软件卸载。

3. 软件使用

3.1. 软件运行

运行工作目录中的可执行文件。

3.2. 软件退出

在任何操作界面下点击右上角的关闭[x]键即可退出。

3.3. 软件操作

3.3.1. 选择设备型号

运行后，首先进入选择设备型号的界面：

从列表框中选择要调试的直放站设备型号，然后点[确定]键；或直接双击列表框中的设备型号。

其中，设备型号列表是根据子目录下的文件名生成的。 - 3 - 3.3.2. 调试界面

选择设备型号以后，就进入调试界面：
