钻孔工程地质编录规范

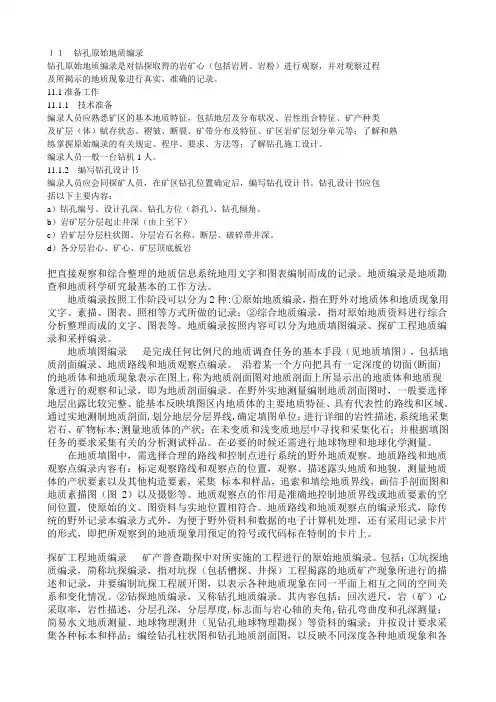

１１ 钻孔原始地质编录

钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程

及所揭示的地质现象进行真实、准确的记录。

11.1准备工作

11.1.1 技术准备

编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类

及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟

练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。

编录人员一般一台钻机1人。

11.1.2 编写钻孔设计书

编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。钻孔设计书应包

括以下主要内容：

a）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。

b）岩矿层分层起止井深（由上至下）

c）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。

d）各分层岩心、矿心、矿层顶底板岩

把直接观察和综合整理的地质信息系统地用文字和图表编制而成的记录。地质编录是地质勘查和地质科学研究最基本的工作方法。

地质编录按照工作阶段可以分为2种:①原始地质编录，指在野外对地质体和地质现象用文字、素描、图表、照相等方式所做的记录；②综合地质编录，指对原始地质资料进行综合分析整理而成的文字、图表等。地质编录按照内容可以分为地质填图编录、探矿工程地质编录和采样编录。

地质填图编录 是完成任何比例尺的地质调查任务的基本手段（见地质填图），包括地质剖面编录、地质路线和地质观察点编录。 沿着某一个方向把具有一定深度的切面(断面)的地质体和地质现象表示在图上,称为地质剖面图对地质剖面上所显示出的地质体和地质现象进行的观察和记录，即为地质剖面编录。在野外实地测量编制地质剖面图时，一般要选择地层出露比较完整、能基本反映填图区内地质体的主要地质特征、具有代表性的路线和区域。通过实地测制地质剖面,划分地层分层界线,确定填图单位；进行详细的岩性描述,系统地采集岩石、矿物标本;测量地质体的产状；在未变质和浅变质地层中寻找和采集化石；并根据填图任务的要求采集有关的分析测试样品。在必要的时候还需进行地球物理和地球化学测量。

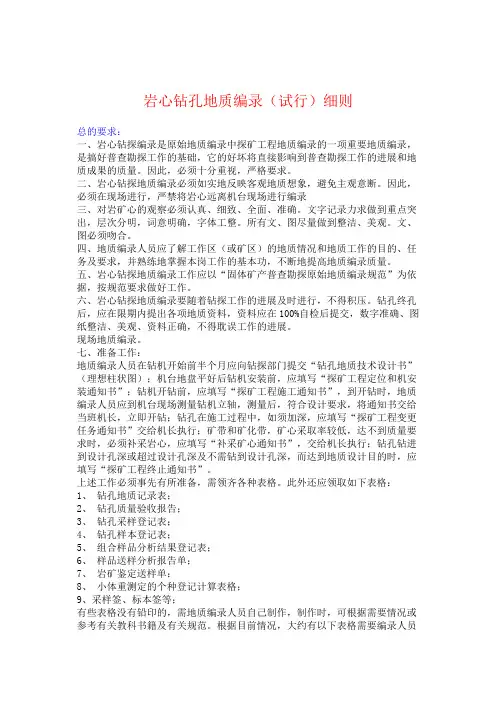

岩心钻孔地质编录（试行）细则

总的要求：

一、岩心钻探编录是原始地质编录中探矿工程地质编录的一项重要地质编录，是搞好普查勘探工作的基础，它的好坏将直接影响到普查勘探工作的进展和地质成果的质量。因此，必须十分重视，严格要求。

二、岩心钻探地质编录必须如实地反映客观地质想象，避免主观意断。因此，必须在现场进行，严禁将岩心远离机台现场进行编录

三、对岩矿心的观察必须认真、细致、全面、准确。文字记录力求做到重点突出，层次分明，词意明确，字体工整。所有文、图尽量做到整洁、美观。文、图必须吻合。

四、地质编录人员应了解工作区（或矿区）的地质情况和地质工作的目的、任务及要求，并熟练地掌握本岗工作的基本功，不断地提高地质编录质量。

五、岩心钻探地质编录工作应以“固体矿产普查勘探原始地质编录规范”为依据，按规范要求做好工作。

六、岩心钻探地质编录要随着钻探工作的进展及时进行，不得积压。钻孔终孔后，应在限期内提出各项地质资料，资料应在100%自检后提交，数字准确、图纸整洁、美观、资料正确，不得耽误工作的进展。

现场地质编录。

七、准备工作：

地质编录人员在钻机开始前半个月应向钻探部门提交“钻孔地质技术设计书”（理想柱状图）；机台地盘平好后钻机安装前，应填写“探矿工程定位和机安装通知书”；钻机开钻前，应填写“探矿工程施工通知书”，到开钻时，地质编录人员应到机台现场测量钻机立轴，测量后，符合设计要求，将通知书交给当班机长，立即开钻；钻孔在施工过程中，如须加深，应填写“探矿工程变更任务通知书”交给机长执行；矿带和矿化带，矿心采取率较低，达不到质量要求时，必须补采岩心，应填写“补采矿心通知书”，交给机长执行；钻孔钻进到设计孔深或超过设计孔深及不需钻到设计孔深，而达到地质设计目的时，应填写“探矿工程终止通知书”。

上述工作必须事先有所准备，需领齐各种表格。此外还应领取如下表格：

1、 钻孔地质记录表；

2、 钻孔质量验收报告；

岩心钻孔地质编录（试行）细则

总的要求：

一、岩心钻探编录是原始地质编录中探矿工程地质编录的一项重要地质编录，是搞好普查勘探工作的基础，它的好坏将直接影响到普查勘探工作的进展和地质成果的质量。因此，必须十分重视，严格要求。

二、岩心钻探地质编录必须如实地反映客观地质想象，避免主观意断。因此，必须在现场进行，严禁将岩心远离机台现场进行编录

三、对岩矿心的观察必须认真、细致、全面、准确。文字记录力求做到重点突出，层次分明，词意明确，字体工整。所有文、图尽量做到整洁、美观。文、图必须吻合。

四、地质编录人员应了解工作区（或矿区）的地质情况和地质工作的目的、任务及要求，并熟练地掌握本岗工作的基本功，不断地提高地质编录质量。

五、岩心钻探地质编录工作应以“固体矿产普查勘探原始地质编录规范”为依据，按规范要求做好工作。

六、岩心钻探地质编录要随着钻探工作的进展及时进行，不得积压。钻孔终孔后，应在限期内提出各项地质资料，资料应在100%自检后提交，数字准确、图纸整洁、美观、资料正确，不得耽误工作的进展。

现场地质编录。

七、准备工作：

地质编录人员在钻机开始前半个月应向钻探部门提交“钻孔地质技术设计书”（理想柱状图）；机台地盘平好后钻机安装前，应填写“探矿工程定位和机安装通知书”；钻机开钻前，应填写“探矿工程施工通知书”，到开钻时，地质编录人员应到机台现场测量钻机立轴，测量后，符合设计要求，将通知书交给当班机长，立即开钻；钻孔在施工过程中，如须加深，应填写“探矿工程变更任务通知书”交给机长执行；矿带和矿化带，矿心采取率较低，达不到质量要求时，必须补采岩心，应填写“补采矿心通知书”，交给机长执行；钻孔钻进到设计孔深或超过设计孔深及不需钻到设计孔深，而达到地质设计目的时，应填写“探矿工程终止通知书”。

上述工作必须事先有所准备，需领齐各种表格。此外还应领取如下表格：

1、 钻孔地质记录表；

2、 钻孔质量验收报告；

水文地质钻探地质编录要求

钻孔水文地质、工程地质编录内容一般包括:除描述岩芯的岩性、结构、构造

外，应重点描述岩芯的块度、坚硬程度、风化程度、裂隙发育程度，岩石的风化程度 及发育深度。

1. 岩心编录

1. 岩心编录程序：

2. 抄录班报表的回次进尺、施工方法（钻探方法、扩孔孔径、变径及其深度）

有

关的水文地质现象记载。3.校正回次位置及填写岩心标签。

4. 整理岩心，检查上下顺序，校正岩心长度。

5. 鉴定岩性，确定分层位置,填写分层标签，并分层取代表性鉴样及分析样品

（注明取样深度）。

6. 终孔后，在完成上述工作的基础上，将岩心按顺序装箱保存。

2. 岩心描述的顺序及内容

1. 基岩的描述内容大致为:定名、颜色、结构、矿物成分、岩心破碎情况（岩

心形状）、岩心采取率、节理、裂隙和岩溶的发育程度、充填情况及充填物、断层

擦痕、断层泥及其充填物、风化程度、化石、层与层的相互关系及层理性质、矿化

特征、蚀变现象、构造破碎情况及次生变化等。

2. 测量岩心标志面（层面、片理面、断裂面、接触界线等）与岩心轴夹角。3. 岩层、矿化、蚀变在小范围内有所变化时应丈量出具体深度并注明。

4. 选择有地质意义且具有代表性的岩（矿）心,作大比例尺素描图并进行照象，

以增强文字的说服力。

5. 钻孔内岩性分层时应注明上下两层岩石的接触关系。如渐变关系、侵入关

系等。

6. 记录内容要求繁简适度，重点突出，针对性强。对矿心及顶底板，矿化蚀变带 和构造部位等应详细描述。

7. 岩心块度的划分:大于20厘米为长柱状；10-20厘米为短柱状;小于10厘

米为扁柱状;大于5厘米为块状；2-5厘米为碎块状；

小于2厘米为碎屑状、粉末状。

若为块状，需对块体形态做大致描述，如楔块状、菱块状、团块状等。8.松散 岩层的描述内容大致为:定名、颜色、湿度、成分（粒度成分及百分含量）、磨圆 度、分选性、结核、包裹体、结构层的相互关系及层理特征、胶结程度及胶结类 型、化石等。
