土木工程制图模拟试题2及答案
一、 填空：
1、建筑剖面一般应标出剖切到部分的__________尺寸和____________。在建筑剖面图中应补充标注出房屋内部的一些标高，如__________________________
___________________________________________________________等。
2、结构平面图是表示建筑物__________________________________________的图样。楼层结构平面图是采用楼面上方的一个_____________________来表示。
3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成________基础；柱下的基础做成________基础。
4、钢筋混凝土是由_______________________________复合材料。钢筋的特点是__________________________________，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受______________，混凝土主要承受____________。
5、尺寸一般标注在图样轮廓线之外，不可与________、_______及符号相交。当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最_____，尺寸线离最外轮廓线的距离一般不小于______。
6、有些物体内部形状复杂或层次较多，可用____________________________
剖切。对建筑物多层构造的部分可采用______剖切。
7、_________的水封将隔绝和防止有害、易燃气体及虫类通过卫生器具泄水口侵入室内。
8、在系统图中标注标高，对于建筑物，应标注____________________________
等部位的标高；对于给水管道，要标注___________标高，通常还要标注横管、___________和_________等部位的标高。7、楼层结构平面图中各承重构件的表达方法：习惯上把楼板下的不可见墙身线和门窗洞位置线画成____________线；用________线表示各种梁的中心线位置；预制楼板的布置不必按实际投影分块画出，而简化为一条________线来表示楼板的布置范围，并沿对角线方向注出预制楼板的__________。
土木工程制图知识点
土木工程制图是土木工程专业的一门重要基础课程，它是工程师表达设计意图、交流技术思想的重要工具。对于初学者来说，掌握土木工程制图的知识点至关重要。接下来，让我们一起深入了解一下这门课程的主要知识点。
一、制图的基本知识
1、 绘图工具和用品
绘图板、丁字尺、三角板、比例尺、圆规、绘图铅笔等是常用的绘图工具。不同硬度的铅笔（如 H、HB、B 等）用于绘制不同的线条，如细线用 H 类铅笔，粗线用 B 类铅笔。
2、 图纸幅面和格式
图纸幅面有 A0、A1、A2、A3、A4 等规格。图框格式分为留装订边和不留装订边两种。在图纸上，还需要有标题栏，用于标注图纸的名称、比例、设计单位等信息。
3、 比例
比例是指图形与实物相应要素的线性尺寸之比。常用的比例有 1:1、1:2、1:5、1:10 等。根据实际需要选择合适的比例，以保证图形清晰、准确地表达物体的形状和大小。
4、 字体 工程图中的字体应工整、清晰，一般采用长仿宋体。字高应从
25mm、35mm、5mm、7mm、10mm 等系列中选用。
5、 图线
图线有线型和线宽之分。线型包括实线、虚线、点划线、双点划线等，不同的线型用于表达不同的物体和结构。线宽则分为粗线、中粗线和细线，粗线一般用于主要轮廓线，细线用于尺寸线、图例线等。
二、投影的基本知识
1、 投影法的分类
投影法分为中心投影法和平行投影法。中心投影法所得的投影图立体感强，但不能准确反映物体的真实形状和大小。平行投影法又分为正投影法和斜投影法，正投影法是土木工程制图中主要采用的投影方法。
2、 点、线、面的投影
点的投影规律是：点的正面投影和水平投影的连线垂直于 X 轴，点的正面投影和侧面投影的连线垂直于 Z 轴，点的水平投影到 X 轴的距离等于侧面投影到 Z 轴的距离。
直线的投影特性有：真实性（直线平行于投影面时，其投影反映实长）、积聚性（直线垂直于投影面时，其投影积聚为一点）、类似性（直线倾斜于投影面时，其投影变短）。 平面的投影特性分为：实形性（平面平行于投影面时，其投影反映实形）、积聚性（平面垂直于投影面时，其投影积聚为一直线）、类似性（平面倾斜于投影面时，其投影为类似形）。

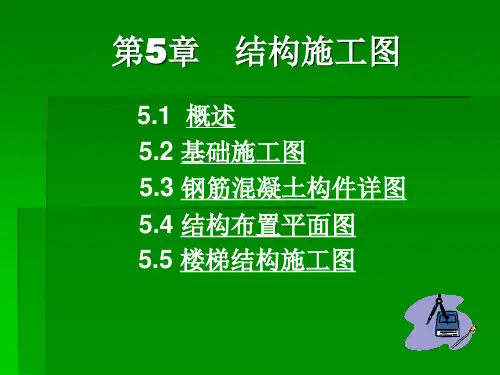

第
5章结构施工图
5.1 概述
5.2 基础施工图
5.3 钢筋混凝土构件详图
5.4 结构布置平面图
5.5 楼梯结构施工图
结构构件：在承重结构系统中的各个杆件，称
为结构构件，简称构件。其所用材料一般有钢筋混凝土、砖石、钢、木等。建筑结构：由房屋中的主要承重构件相互联接构
成的一个整体,即房屋的承重结构系统,称为建筑
结构,简称结构。5.1
概述
结构施工图一般包括以下几部分内容：
（1）结构设计说明。
（2）基础施工图。
（3）各层结构布置平面图。
（4）构件详图。
（5）楼梯结构详图。
（6）其他构造详图。
构造柱GZ
基础QLB
圈梁板梁L
墙板QB楼梯板TB空心板
槽形板屋面板
KB
CBWB
柱刚架框架
ZGJ
屋架钢筋网预埋件阳台雨蓬梯
楼梯梁KL
TL基础梁过梁
JLGL
挡土墙桩名 称代号
ZH
WJDQT
YP
YT
M
W
J名 称代号名 称代号名 称代号以下为使用较多的构件(代号)
常用构件代号(GB/T50105—2001)
名 称线 型线 宽一 般 用 途
粗
中
细实
线
粗
中
细
粗
细
粗
细虚
线
单点长画线双点长画线折断线波浪线b
0.5b
0.25b
b
0.5b
0.25b
b
0.25bb
0.25b0.25b0.25b螺栓、主钢筋线、结构平面图中的单线结构构件线、钢木支撑及系杆线，图名下横线、剖切线结构平面图及详图中剖到或可见的墙身轮廓线、基础轮廓线、钢、木结构轮廓线、箍筋线、板钢筋线可见的钢筋混凝土构件的轮廓线、尺寸线、标注引出线，标高符号，索引符号不可见的钢筋、螺栓线，结构平面图中的不可见的单线结构构件线及钢、木支撑线结构平面图中的不可见构件、墙身轮廓线及钢、木构件轮廓线基础平面图中的管沟轮廓线、不可见的钢筋混凝土构件轮廓线柱间支撑、垂直支撑、设备基础轴线图中的中心线定位轴线、对称线、中心线预应力钢筋线
原有结构轮廓线断开界线断开界线 (GB/T50105--2001)结构图中的图线规定
5.2基础施工图
基础：房屋最下部埋在地面以下的承重构
件，称为基础。
按形式可分为条形基础、独立基础、筏形基
土木工程制图知到章节测试答案智慧树2023年最新甘肃工业职业技术学院
第一章测试
1. A0大小的图幅是A3大小的图幅的几倍大（ ）。
参考答案:
8
2. A0大小的图幅的尺寸是（ ）。
参考答案:
841*1189mm
3. 《营造法式》一书中总结了我国两千年以来的建筑技术成就，这本书收集整理了大量建筑图样，是由（ ）所著。
参考答案:
宋·李诫
4. 以下有关于图线说法错误的是（ ）。
参考答案:
细实线一般是图面中运用最多的线。;粗实线只能表示主要建筑的轮廓线。
5. 有一栋房屋在图上量得长度为80cm，用的是1：100的比比例，其实际长度是（ ）m。
参考答案:
80
6. 在建筑平面图中，横向定位轴线自下向上用（ ）依次编写，纵向定位轴线自左向右用阿拉伯数字依次编写。
参考答案:
大写拉丁字母
7. 将三角板和丁字尺配合，可画出一系列不同角度的线条，除了30°、45°、60°、90°以外，还能画出（ ）的直线。
参考答案:
75°;135°;15°;150°
8. 以下说法正确的是（ ）。
参考答案:
相互平行的尺寸线，小尺寸线离轮廓线较近，大尺寸线离轮廓线较远。;竖直方向尺寸数字应注写在尺寸线的左侧、字头朝左。;尺寸数字标注在尺寸线中部的上方，字头朝上。
9. 平面图形中的尺寸，按其在图中所起的作用分为定形尺寸和定位尺寸两类。（ ）
参考答案:
对
10. 会签栏一般在装订边内、图框线外，标题栏一般在图框的右下角。（ ）
参考答案:
对
第二章测试
1. 物体在水平投影面反映该物体的（ ）关系。
参考答案:
前后、左右
2. 以下说法错误的一项是（ ）。
参考答案:
透视投影图形象逼真，接近人的真实视觉感受。
3. 当直线或平面平行于投影面时，它们的投影反映实长或实形，这叫做平行投影的（ ）特性。
参考答案:
显实型
4. 根据投射线之间的相互关系，可将投影法分为中心投影法和（ ）两种。
