电源适配器DC插头规格
电源适配器 DC 插头的内径外径规格有 (单位为 MM) ：
2.0*0.7
2.35*0.7
2.35*1.1
2.5*0.7
3.5*1.1
3.5*1.35
4.0*1.7
5.5*2.1
5.5*2.5
4.75*1.7
3.2*0.9
3.0*1.1
2.0*0.6
并联和串联的区别主要就是在电压和容量上有差别，串联时电压会增加⽽容量不变，并联时增加的是容量⽽电压不变。拿电压是3.7V，容量
是3000mAh的，同样是两节电池，如果是两串，那电池组的型号就是：7.4V/3000mAh，如果是两并，型号就变为：3.7V/6000mAh。
电池并联电压不变，可以增⼤供电电流
AC-DC电源适配器最新六级能耗标准
六级能效标准主要针对外置电源产品。AC-DC电源适配器生产厂家随着人们节能环保意识的增强，对外置电源（如产品型号功能介绍兼容型号封装形式常用方向规格书申请M5838M58395840① 输出电压精度高，OCP保护一致性好 ② 待机空耗低 ③ 比OB2538性价比更高OB2538,CR6238,RM3264 SP5618，CR5337，SP5619,SF5928,ME8313 HT2358,PN8329,LY2928SOP8DIP8手机充电器，相机充电器，数码产品小功率充电器
茂捷半导体是一家专业从事纯模拟电路和数模混合集成电路设计的IC设计国产电源ic芯片公司。公司资深研发团队将业界先进的设计技术与亚太地区的本土优势产业链相结合，服务全球市场，为客户提供高效率、低功耗、低风险、低成本、绿色化的产品方案和服务。助力于充电器、适配器、照明、锂电充电、传感器、音频功放，小功率电器，等产业的发展。
茂捷半导体主营：国产AC/DC系列电源芯片、LED芯片、锂电充电IC芯片、传感器应用ic芯片、音频功放IC等IC芯片，其产品具备性能优良、性价比高、兼容性好等优势，可优势兼容例如昂宝、晶丰明源、士兰微、启达、矽力杰、硅动力、赛威、微盟等品牌驱动IC芯片，且脚位PIN对PIN，大多数品牌驱动IC兼容替换之后PCB板不需做任何的改动，并且测试参数比较其他品牌均有优势，已有多数厂商批量生产。
产品可广泛应用于平板电脑、移动电源、电子烟、 MP3&MP4&MP5、手机、迷你音响（插卡音箱）、蓝牙耳机、GPS、行驶记录仪、点读机&点读笔、数码相机、数码相框、P-DVD、车载DVD、液晶电视、液晶显示器、机顶盒、汽车音响、组合音响、手机电池、锂电保护板、充电器、家电控制板、电动车控制板、各种电源(UPS电源/通信电源等）、适配器、LED照明（LED日光灯&球泡灯&台灯/LED手电筒/头灯&矿灯等)、节能灯照明、LED显示屏、无线鼠标&键盘、无线防盗报警器、无线收发模块、游戏机及手柄、POS机、打印机、传真机、电动玩具、遥控玩具、安防电子、网络通讯、可视门铃、电表水表气表、无绳电话&对讲机、电动工具、电磁炉、电焊机、逆变器、变频器等各类电子产品上。

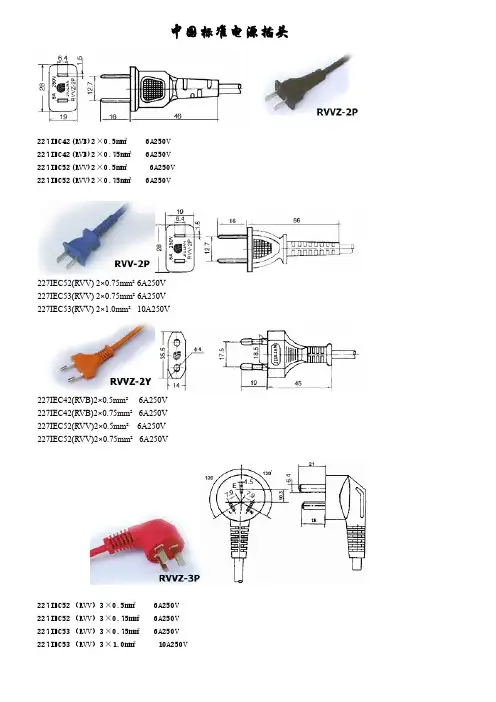

中国标准电源插头
227IEC42(RVB)2×0.5mm² 6A250V
227IEC42(RVB)2×0.75mm² 6A250V
227IEC52(RVV)2×0.5mm² 6A250V
227IEC52(RVV)2×0.75mm² 6A250V
227IEC52(RVV) 2×0.75mm² 6A250V
227IEC53(RVV) 2×0.75mm² 6A250V
227IEC53(RVV) 2×1.0mm² 10A250V
227IEC42(RVB)2×0.5mm² 6A250V
227IEC42(RVB)2×0.75mm² 6A250V
227IEC52(RVV)2×0.5mm² 6A250V
227IEC52(RVV)2×0.75mm² 6A250V
227IEC52（RVV）3×0.5mm² 6A250V
227IEC52（RVV）3×0.75mm² 6A250V
227IEC53（RVV）3×0.75mm² 6A250V
227IEC53（RVV）3×1.0mm² 10A250V
227IEC52（RVV）3×0.5mm² 6A250V
227IEC52（RVV）3×0.75mm² 6A250V
227IEC53（RVV）3×0.75mm² 6A250V
227IEC53（RVV）3×1.0mm² 10A250V
227IEC52（RVV）3×0.5mm² 6A250V
227IEC52（RVV）3×0.75mm² 6A250V
227IEC53（RVV）3×0.75mm² 6A250V
227IEC53（RVV）3×1.0mm² 10A250V
RX 300/300V 3×0.75mm² 6A250V
RX 300/300V 3×1.0mm² 10A250V
欧洲标准电源插头
H03VVH2 -F 2X0.5mm² 10/16A250V
H03VVH2 -F 2X0.75mm² 10/16A250V
产品技术规格书
文件编号
产品名称 +12V电源适配器
产品型号
产品图号
编 制 上海中觅通信技术有限责任公司
审 核 日期
会 签 日期
标准化 日期
批 准 日期
供应商
供应商确认 日期
‐ 1 ‐
目 录
1. 目的和适用范围 ............................................................................................................................ 1
1.1 目的 .................................................................................................................................... 1
1.2 适用范围 ............................................................................................................................ 1
2. 引用和参考的相关标准 ................................................................................................................ 1
3. 功能简述 ........................................................................................................................................ 1
4. 要求 ................................................................................................................................................ 2
常用DC插头插座规格
DC插头
项目
序号 外径（mm） 内径（mm） 内孔形态
1 2.5 0.8 孔
2 3.5 1.3 孔
3 4.0 1.2 孔
4 4.8 1.7 孔
5 5.0 1.2 孔
6 5.0 2.1 孔
7 5.0 2.5 孔
8 5.5 2.1 孔
9 5.5 2.5 孔
10 5.5 3.0 孔
11 6.3 2.1 孔
12 5.0 1.2 针
13 6.0 1.2 针
14 7.0 1.2 针
DC插座
1 6.3 1.5 针
2 6.3 2.0 针
3 6.3 2.5 针
4 4.3 1.0 针
5 4.3 1.3 针
6 6.5 2.0 针
7 6.5 2.5 针
8 6.1 2.0 针
9 6.1 2.5 针
10 4.5 1.6 针
11 3.8 1.0 针
12 3.8 1.3 针
13 4.2 1.6 针
14 2.8 0.65 针
15 5.6 2.0 针
16 5.6 2.5 针
