智能化电力调度与优化

浅谈智能电网下的调度自动化

1我国电网自动化系统的发展阶段

我国的电网自动化系统的发展主要经历了四个阶段，依次是:

2.1第二阶段:改革开放之前(20世纪70年代 )

这段时期是我国电网自动化系统发展的萌芽阶段，主要是基于专用计算机和专用操作系统的SCADA系统，以数据采集和监控系统为特点。此期间，由于受到计算机技术发展的限制，系统中全部的功能都是通过单机实现的。

2.2第一阶段:改革开放初期(20世纪80年代 )

这段时期的电网自动化系统是通过计算机和EMS系统为基础的，出现了调度主机双机热备用系统。

2.3第三阶段(20世纪90年代)

这一阶段是信息技术发展最快的10年，我国的电网自动化系统受到信息技术发展的影响，采用商用关系型数据库和图形显示技术，丰富完善系统中应用软件，建立了基于精简指令集计算机的开放分布式EMS系统。

2.4 第四阶段(目前)

截止到目前为止，我国已经开发出第四代电网自动化系统。第四代电网自动化系统最突出的特点是集中体现了安全问题在系统中的重要性。为了全国互联大电网的发展需要，新一代调度自动化系统在现有技术的基础上，还应具备以下特征：数字化、集成化、网格化、标准化、智能化和市场化。

4 目前我国调度自动化系统存在的常见问题

4.1 信息传输速率较慢

现今运行的大多数综合自动化变电站与调度自动化主站系统的通讯方式有两种:即模拟四线 E/M(modem)方式和低速数据传输(如 RS232、RS422/RS48等)方式，这两种通讯方式数据传输速率受厂站自动化系统远动设备及通讯设备四线E/M板或低速数据接口板的综合限制，通常传输速率较低(模拟通道最高1200bit/s，数据通道通常最高9600bit/s)。 4.2 监控与保护一体化问题

在调度自动化系统中，长期以来保护和监控一直是分离的。随着电力部门管理模式的逐步改变及计算机和数字通信技术的快速发展，一些低电压等级(如35kV、10kV)变电站为了降低成本，方便运行管理和提高自动化水平，采用监控和保护一体化单元(监控和保护合二为一，保护CT和监控CT相对独立接入)但由于这种结构在设计方面还不完善，当一体化监控保护单元故障时，监控与保护间没有明显的界面区分，难以查找和区分故障范围，给自动化维护造成了很大的麻烦。

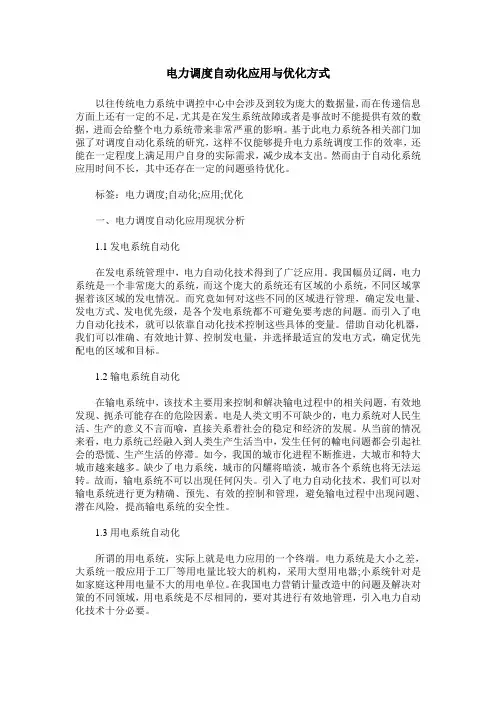

电力调度自动化应用与优化方式

以往传统电力系统中调控中心中会涉及到较为庞大的数据量，而在传递信息方面上还有一定的不足，尤其是在发生系统故障或者是事故时不能提供有效的数据，进而会给整个电力系统带来非常严重的影响。基于此电力系统各相关部门加强了对调度自动化系统的研究，这样不仅能够提升电力系统调度工作的效率，还能在一定程度上满足用户自身的实际需求，减少成本支出。然而由于自动化系统应用时间不长，其中还存在一定的问题亟待优化。

标签：电力调度;自动化;应用;优化

一、电力调度自动化应用现状分析

1.1发电系统自动化

在发电系统管理中，电力自动化技术得到了广泛应用。我国幅员辽阔，电力系统是一个非常庞大的系统，而这个庞大的系统还有区域的小系统，不同区域掌握着该区域的发电情况。而究竟如何对这些不同的区域进行管理，确定发电量、发电方式、发电优先级，是各个发电系统都不可避免要考虑的问题。而引入了电力自动化技术，就可以依靠自动化技术控制这些具体的变量。借助自动化机器，我们可以准确、有效地计算、控制发电量，并选择最适宜的发电方式，确定优先配电的区域和目标。

1.2输电系统自动化

在输电系统中，该技术主要用来控制和解决输电过程中的相关问题，有效地发现、扼杀可能存在的危险因素。电是人类文明不可缺少的，电力系统对人民生活、生产的意义不言而喻，直接关系着社会的稳定和经济的发展。从当前的情况来看，电力系统己经融入到人类生产生活当中，发生任何的輸电问题都会引起社会的恐慌、生产生活的停滞。如今，我国的城市化进程不断推进，大城市和特大城市越来越多。缺少了电力系统，城市的闪耀将暗淡，城市各个系统也将无法运转。故而，输电系统不可以出现任何闪失。引入了电力自动化技术，我们可以对输电系统进行更为精确、预先、有效的控制和管理，避免输电过程中出现问题、潜在风险，提高输电系统的安全性。

1.3用电系统自动化

所谓的用电系统，实际上就是电力应用的一个终端。电力系统是大小之差，大系统一般应用于工厂等用电量比较大的机构，采用大型用电器;小系统针对是如家庭这种用电量不大的用电单位。在我国电力营销计量改造中的问题及解决对策的不同领域，用电系统是不尽相同的，要对其进行有效地管理，引入电力自动化技术十分必要。

谈电力调度智能化系统的集成优化策略

摘要：电力调度智能化系统是国家电网经济和安全运行的保障，在电力调度中起着重要的作用。在当前的供电形式下，供电部门发展电力系统调度智能化将显得十分重要，既能够满足用户的用电要求，也可以提高供电的质量。文章在此背景下，对电力调度智能化系统的集成优化策略进行了探讨和分析。

关键词：电力调度；智能化系统；集成优化

基于现代电力系统容量不断增加及用户用电量日益增多的局面，使得系统电压水平和网络布局越来越复杂，为此需要进行电力调度智能化系统的设计来解决这一问题。实现电力调度的智能化和自动化是当前电力系统发展研究的重点，同时也是电力系统中发展最迅速的领域，怎样才能实现电力调度系统的高效智能化，为用戶提高更加可靠的用电，是今后相关研究人员普遍关注的问题。

1 电力调度智能化系统的设计

在电力系统中进行电力调度智能化设计，主要是提高电网运行水平，在电力系统发生故障时可以及时抢修，减少由此带来的经济损失。在电力调度智能化设计中，一定要使系统具备数据收集、监视以及控制能功能，设计阶段应将调度职责、调度智能化现状与条件作为依托，并遵照从低到高、从易到难的原则明确其主要功能。设计电力调度智能化系统时，还应注重全组态调度，不仅要使其画面与后台语言带有这样的特点，还要是数据采集设计也要具有这样的特性，之所以要采取这样的设计，主要在于设备通道与通讯规约层次被抽象化。在系统设计中还应考虑用户需求，设计出方便用户使用的界面，并注重动画属性的融入，提高画面刷新机制，确保图形元素能够根据表达式的不同而发生变化。在系统中设计独立控件，主要用于显示报警信息，同时这些控件要与数据库联系在一起，以此来方便查询与使用。从实践来看，电力调度系统内部的相关结构非常的复杂，电力调度智能化控制的目的就在于对现实中存在着的各种复杂数据和信息进行采集，同时还可以对电力系统的运行情况进行实时的监控。电力调度智能化控制过程中，我们不能一味地局限于一种思想观念或者智能化控制模式，而是应当根据电力调度的实际结构采取一些调整措施。在此过程中要坚持的原则是：科学合理的参照电力调度的职能权限、电力调度的智能化结构以及相关的基础设备装置运转情况，并在此基础上本着从高到低、由简至繁的原则，对电力调度的发展趋势进行合理的调整，以便能够适应电力企业的发展。

智能化电力调度数据专网建设　

汤惠琼（国网龙岩供电公司）　

【摘　要】随着电网的发展，与电力生产和输配电过程直接相关的信息量迅速增加，且信息资源共享的需求也愈来愈强烈，建立起智能化的电　力调度数据专网已迫在眉睫。本文基于此，首先简述了智能化电力调度数据网相关理论，为后文提供了必要的支持，然后从关键技术与网络拓　扑结构两大方面对智能化电力调度数据专网工作进行了详尽阐述，望对相关人员提供些许参考价值。　【关键词】智能化；电力调度；数据专网；建设方案　【中图分类号】ＴＭ７３　【文献标识码】Ａ　【文章编号】１００６—４２２２（２０１５）２１—０１８５—０２　

１刖舌　近几年来随着我国智能电网概念的提出，国家对于数字　化变电站的投资建设力度开始不断加大．相关的安全电力监　控系统要求也越来越高，包括安全性、可靠性、灵活性等等。而　电力通信网络作为现阶段电力监控系统重要的组成部分。随　着现代的通信网络技术的不断成熟，已逐渐由传统的语音业　务向数据业务转型。各种网络也向着以ＩＰ技术为基础的宽带　数据网络不断融合　在这样的背景下．加大智能化电力调度数　据网的建设工作迫在眉睫，而电力调度数据网取代专线通道　传输方式成为电力监控系统重要数据的承载通信网也将是　２１世纪这一信息时代下的重要趋势　２智能化电力调度数据网相关理论简介　电力系统指的是发电、输电、变电、配电、用电五大环节组　成的电能生产系统．而智能化的电力系统则指的是基于这样　一个电能生产系统所建立的．具有多重控制功能、自主及半自　主决策及检测功能、全面监控和调节功能的智能系统。整个电　力系统只能化水平的高低不仅决定着整个电力系统所提供的　电能质量，更是与五大环节中系统的调度自动化工作有着密　切的联系。考虑到整个电力调度数据网是基于电力调度的专　用数据传输网络所存在的．更是与电网调度自动化息息相关，　我们对电力调度数据网的结构作简要介绍。如图１所示，电网　调度数据网络按照结构形式可划分为核心层、ｊｒ－聚层和接入　层．核心层一般由当地的电力调度控制中心（简称中调）所担　任．其地位相当于整个数据结构网络中的核心。汇聚层则由不　同的城市所担任．采用双归属方式连接至核心节点或是ｊｒ－聚　节点（简称地调）。接入层则用于接入不同的变电站，作为电能　传输的末端环节彰显着重要意义。近几年来，我国已逐渐提出　了利用先进的通信技术和自动化控制技术．开展调度数据网　第二平面的建设．旨在提升电力系统数据网中集控设备、智能　化变电设备等一系列调度业务系统的安全性与可靠性。因此，　如何构建国家电网下的电力系统调度数据网第的安全管理体　系．已逐渐成为了相关电力企业的一个重要课题。　３智能化电力调度数据专网建设方案分析　３．１电力调度数据网关键技术分析　３．１．１虚拟专用网（ＶＰＮ）技术　虚拟专用网是指在传统物理网络平台之上建立的逻辑性　网络．其有点在于不同的网络节点之间需要建立起端到端的　物理链路，数据只需在逻辑链路中传输．从而实现了跨越地域　限制建立逻辑子网。不同的ＶＰＮ往往能够实现不同的业务需　求，在电力调度数据网中，虚拟专用网技术主要用于实现各节　图１智能化电力调度数据网络结构示意圈　点业务互联互通的实现，如图２所示，以某地区的电力调度数　据专网建设为例，同一个ＶＰＮ是否互通可以通过ＲＴＵ的Ｉｍ．　ｐｏｒｔ、Ｅｘｐｏｒｔ属性进行路由过滤实现。
