小功率调频发射机的设计

1

一、调频发射机工作原理

通常小功率发射机采用直接调频方式，高频振荡级主要是产生频率稳定、中心频率符合指标要求的正弦波信号，且其频率受到外加音频信号电压调变；缓冲级主要是对调频振荡信号进行放大，以提供末级所需的激励功率，同时还对前后级起有一定的隔离作用，为避免级功放的工作状态变化而直接影响振荡级的频率稳定度，功放级的任务是确保高效率输出足够大的高频功率，并馈送到天线进行发射。

图1-1 调频发射原理框图

1.1 电路的组成方案

拟定整机方框图的一般原则是，在满足技术指标要求的前提下，应力求电路简单、性能稳定可靠。单元电路级数尽可能少，以减小级间的相互感应、干扰和自激。在实际应用中，很多都是采用调频方式，与调幅相比较，调频系统有很多的优点，调频比调幅抗干扰能力强，频带宽，功率利用率大等。实用发射电路方框图 ( 实际功率激励输入功率为 1.56mW) 由于本题要求的发射功率Po不大，工作中心频率f0也不高，因此晶体管的参量影响及电路的分布参数的影响不会很大，整机电路可以设计得简单些，设组成框图如图所示，各组成部分的作用是：

高频振荡

频率调制

调制信号 缓冲隔离 倍频 高频功放

2

1倍 20倍 20倍

(1)LC调频振荡器：产生频率f0=5MHz的高频振荡信号，变容二极管线性调频，最大频偏△f=75kHz，整个发射机的频率稳定度由该级决定。

(2)缓冲隔离级：将振荡级与功放级隔离，以减小功放级对振荡级的影响。因为功放级输出信号较大，当其工作状态发生变化时（如谐振阻抗变化），会影响振荡器的频率稳定度，使波形产生失真或减小振荡器的输出电压。整机设计时，为减小级间相互影响，通常在中间插入缓冲隔离级。缓冲隔离级电路常采用射极跟随器电路。

(3)高频小信号放大器：为末级功放提供激励功率。如果发射功率不大，且振荡级的输出能够满足末级功放的输入要求，功率激励级可以省去。

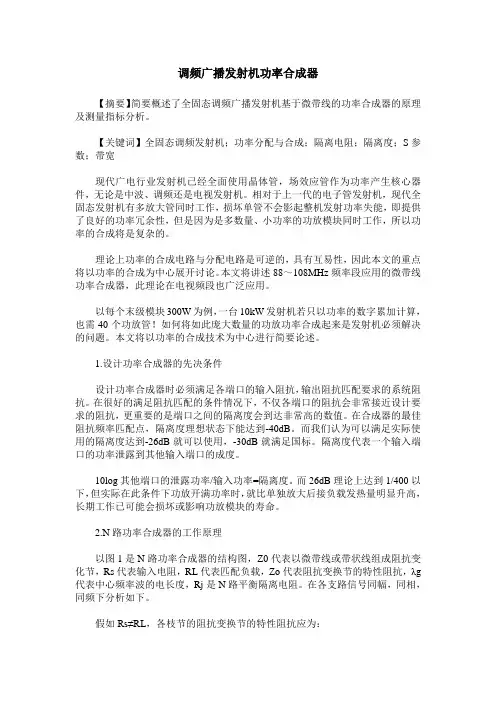

调频广播发射机功率合成器

【摘要】简要概述了全固态调频广播发射机基于微带线的功率合成器的原理及测量指标分析。

【关键词】全固态调频发射机；功率分配与合成；隔离电阻；隔离度；S参数；带宽

现代广电行业发射机已经全面使用晶体管，场效应管作为功率产生核心器件，无论是中波、调频还是电视发射机。相对于上一代的电子管发射机，现代全固态发射机有多放大管同时工作，损坏单管不会影起整机发射功率失能，即提供了良好的功率冗余性，但是因为是多数量、小功率的功放模块同时工作，所以功率的合成将是复杂的。

理论上功率的合成电路与分配电路是可逆的，具有互易性，因此本文的重点将以功率的合成为中心展开讨论。本文将讲述88～108MHz频率段应用的微带线功率合成器，此理论在电视频段也广泛应用。

以每个末级模块300W为例，一台10kW发射机若只以功率的数字累加计算，也需40个功放管！如何将如此庞大数量的功放功率合成起来是发射机必须解决的问题。本文将以功率的合成技术为中心进行简要论述。

1.设计功率合成器的先决条件

设计功率合成器时必须满足各端口的输入阻抗，输出阻抗匹配要求的系统阻抗。在很好的满足阻抗匹配的条件情况下，不仅各端口的阻抗会非常接近设计要求的阻抗，更重要的是端口之间的隔离度会到达非常高的数值。在合成器的最佳阻抗频率匹配点，隔离度理想状态下能达到-40dB。而我们认为可以满足实际使用的隔离度达到-26dB就可以使用，-30dB就满足国标。隔离度代表一个输入端口的功率泄露到其他输入端口的成度。

10log其他端口的泄露功率/输入功率=隔离度。而26dB理论上达到1/400以下，但实际在此条件下功放开满功率时，就比单独放大后接负载发热量明显升高，长期工作已可能会损坏或影响功放模块的寿命。

2.N路功率合成器的工作原理

以图1是N路功率合成器的结构图，Z0代表以微带线或带状线组成阻抗变化节，Rs代表输入电阻，RL代表匹配负载，Zo代表阻抗变换节的特性阻抗，λg代表中心频率波的电长度，Rj是N路平衡隔离电阻。在各支路信号同幅，同相，同频下分析如下。
