上海博昊数码科技有限公司
程序文件 实施日期：
图 纸 的 标 注 规 范 第5页 共1页
1.0 目的
使工程图纸绘制规范化、专用术语使用一致性，从而使工程图纸更有效指导生产。
2.0 范围
本公司钣金展开工程图纸绘制。
3.0 权责
钣金展开工程图由工艺工程师绘制，由工程组长负责校对及审核，由工程主管负责批准。
4.0 定义
钣金展开工程图简称为“展开图” ，以下均称为“展开图” ，它能正确反映
零件实际下料尺寸﹐同时能反映所有与其相关的标准件及其规格要求等要素的生产制程图面。
5.0 资料来源
根据客户钣金零件二维或三维图面。
6.0 内容
6.1 产品展开图, 是工艺排配和工程图设计的基础, 作为工艺排配人员的依据之一,
要出图并签核。
6.2 展开图管制内容：
6.2.1能正确反映产品结构、按第一视角摆放的各向视图、局部视图及剖视图。
6.2.2产品的重要加工信息及相关产品信息，包括：产品名称、客户图号或电
脑编码、版次、材质/料厚等信息。
6.2.3产品特殊结构的数量与规格，如：抽孔、抽芽、沉孔、断差等。
6.2.4所有用于该产品的五金零件规格、数量，如：螺母、螺柱螺钉等。
6.2.5所有与制程相关的产品技朮要求，如：表面处理、毛刺面方向等。
6.2.6其它信息，如：张数、制作人、制作日期等。
6.3 展开图视图制作：
核准 审查 制订 制订日期： 年 月 日
修订日期： 年 月 日
上海博昊数码科技有限公司
程序文件 实施日期：
图 纸 的 标 注 规 范 第5页 共2页
6.3.1展开图上各向视图应严格按照第一视角原则摆放。
6.3.2视图须能完整体现产品结构，并力求清晰简洁。
6.3.3必要时须采用放大视图或剖视图以达成产品结构的完整及清楚
6.3.4对于成型像素需作出其剖视图，如抽形﹑撕裂﹑凸点﹑凸包﹑五金件﹑断

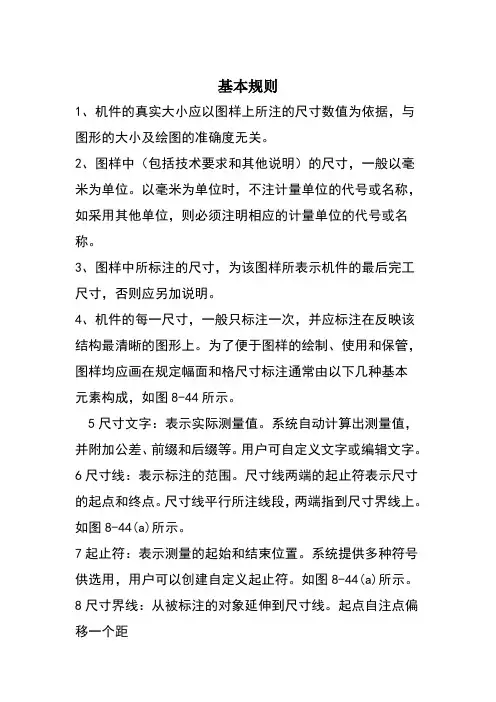

工程制图尺寸标注基本规则
基本规则
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。
5尺寸文字：表示实际测量值。系统自动计算出测量值，并附加公差、前缀和后缀等。用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。尺寸线两端的起止符表示尺寸的起点和终点。尺寸线平行所注线段，两端指到尺寸界线上。如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。系统提供多种符号供选用，用户可以创建自定义起止符。如图8-44(a)所示。
8尺寸界线：从被标注的对象延伸到尺寸线。起点自注点偏移一个距
标注尺寸的三要素
1. 尺寸界线——用来限定所注尺寸的范围。用细实线绘制。一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。超出尺寸线终端2-3mm。
2. 尺寸线（含有箭头）——用细实线绘制。要与所注线段平行。
3. 尺寸数字
标注尺寸的符号直径用“Ф”表示， 球用“SФ”、“SR”表示。半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（ ）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。实际上根本不是这样的，数字不必水平书写。3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。上一篇文章讲到了尺寸的组成，但仅仅了解尺寸组成是远远不够的，在机械制图中尺寸是图形的生命，是图形必不可少的组成部分。因此本文将详细的讲解关于尺寸的知识。
