C V 1 8 0
故 障 诊 断
使 用 说 明 书
目 录
1. 目的
2. 应用
3. 故障时的处理
4. 故障处理步骤
5. 出错以及跟踪
5.1种类和不同点
5.2复位重设的方法
6.出错数据群
7.故障跟踪数据
8.为了防止连续故障的注意事项
9.保护回路说明
10.电源方面
11.检查表
11.1错误编码检查表
11.2跟踪数据检查表
1. 目的
标准型电梯(CV180),以明确关于发生了故障的场合的处理解决，在现场的故障数据的收
集，调查方法以及结果的推论有关事项方面的调查方法为目的。
2. 适用
适用于标准型电梯(CV180)。
3. 故障时的处理
1) 状态的调查
优先考虑乘客的安全，客户的对应等，就关人故障等而言，要尽可能确认状态，不要
原因不明。
2) PU基板·错误确认
到达现场之后，为了检查确认有无错误，请检查确认 PU基板上的7segLED的显示。
3) PU基板7segLED显示
a) 通过按下PU基板的PRS按钮，在7segLED上显示出运转状态。
b) 通常，只显示出参考层。
c) 管制运转重叠的场合，优先顺序的最高位之一和参考层交替地显示。
d) 错误和管制运转重叠的场合，参考层·EE·管制显示交替地显示出来。
e) “EE”显示错误 数据不清除的话，就不能复原。
f) 错误清除时，只最优先显示“CL”.
g) 关于详细内容，请务必参照OBM操作使用说明书(6E6MA008)。
h) 在上页特别是故障时注意必要的为以下表示
EE … 错误发生
由于错误被记录着，因此按照检查表检查错误编码等各种数据。
Fd … CC回路·CUT
安全销开关，调速器开关，1F熔断保险丝等在机械方面以及电气方面有
可能CC回路被断路着的，因此必须调查。
日日 …WDT(微电脑失控)
在这种场合，可能是软件(程序)，硬件(IC,基板)两者都有故障。
！ 注意
a)检查后在还没有掌握故障状态的情况下，不要任意将电源打到OFF。
b)向乘客·业主确认故障时的状况。
c)对于基板，由于正使用着CMOS-IC，因此要十分注意静电气。
将指尖接地之后，再接触基板。
放置基板时，必须将基板放入导电袋或者放在报纸上。
d)在检查基板内时，必须使用高阻抗输入的测定器(数字式，同步显示器)。
波形记录器等必须在绝缘体的上面进行使用。
e)微电脑部分(5V系)的配线必须运用万能表的阻抗量程进行检查。
蜂鸣器不同使用。
f)对于动力部分，必须切断电源，检查确认电压之后，再进行作业。
4.故障处理的流程
故障原因调查的作业步骤，参考下列图示进行作业。
故障发生
7segLED NO
“EE”显示
YES
CC回路确认
出错数据群
检查
原因调查
NO
原因不明
YES
故障描述数据
检查
原因调查
结束
5.出错以及描述
5.1种类以及不同点
如下表5.1所示，出错以及描述的种类以及不同点。
表5.1 出错以及描述的种类以及不同点 CC cut (FD) CC 切断了的场合，在7segLED上显示出FD。 ERROR Bank 根据PP7指令，检查出来的异常通过编码化的数据被记录下来。 故障描述 发生了异常的场合，这时刻和一定时间的信号(数码式)的状态被记录。
5.2复原方法
将出错以及描述的复原方法的处理表以及详细内容如下列所示。
1)处理表 表5.2 出错以及描述的复原方法
插销复位 エう-复位 跟踪复位 CC断开(FD) ● ERROR Bank ● 故障跟踪 ●
2)插销复位方法
a)根据PRS按钮的方法
控制盘的电源(5S)先拨到OFF，按下PU基板上的PRS按钮的同时将电源拨到
ON。这时，PRS按钮须按到“CC”进入为止(约5秒钟)
b)根据OBM的方法
用方式E实行指令1。
3)出错复位的方法
用OBM的方式E实行指令2。
4)跟踪复位方法
用OBM的方式E实行指令3。
6.出错数据群
6.1出错群确认方法
1)使用OBM的方式8，记入[出错编码检查表]。
2)收集数据时，使用OBM的一栏表显示机能，确认PU基板内的钟表是否准确。时
间相差较大的场合，记录下时间偏差，将之使用于故障发生时间的推定。
3)OBM的使用方法，请参照OBM操作使用说明书(6E6MA008)。
6.2保存形式
保存形式如下所示。 0 7 10 15 年 月 日 星期 时 分 秒 编号 CND1 CND2 数据3~数据8
(1)年~秒 …保存了的瞬间时间。数据除了“星期”之外为BCD表现。
“星期”为从星期天=01到星期六=07.
例，1996年7月1日(星期一)下午11时23分59秒…
96,07,01,02,23,23,59
(2)编码，数据3~数据8 … 根据编码表。
(3)CND1,CND2 … 电梯状态的意味，将下列状态通过bit表示。
CND1 bit 7 6 5 4 3 2 1 0 内容 SU SD DZ DC UDX CC --- SLD
SU:UP方向性 SD:DOWN方向性 DZ:门区域 (±200mm)
DC:关门确认信号 UDX:运行中 CC:安全回路确立
SLD:用1表示加速中或额定速度
CND2 bit 7 6 5 4 3 2 1 0 内容 BKT --- --- FDS --- --- --- DT
BKT:制动器开放指令 FDS:FDS开关 DT:正面开门指令

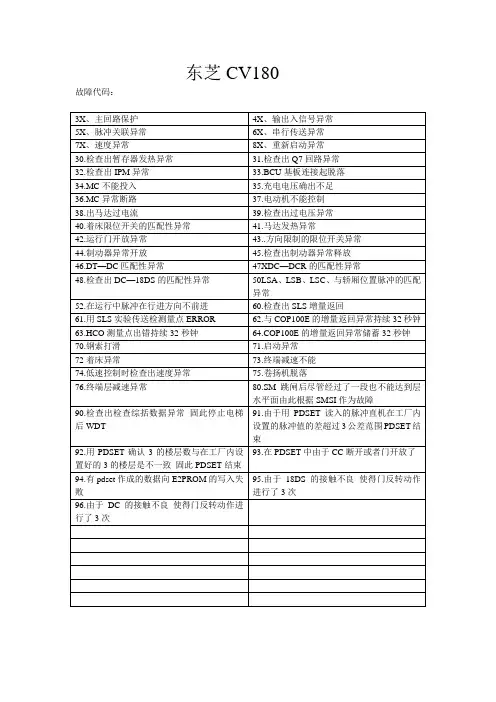

6. 3编码表
编码 分 类 概 要
3X 主回路保护 通过主回路的保护信号检查出了异常场合的情报。 4X 输出入信号异常 检查出了输入出信号的匹配性异常，故障场合的情报。 5X 脉冲关联异常 检查出轿厢位置脉冲数据的异常场合的情报。 6X 串行传送异常 检查出在串行传送(SLS)异常场合的情报。
7X 速度异常 检查出在速度控制方面的异常场合的情报。
8X 重新启动异常 有关SM跳 脱后的重新启动控制的异常的情报。 9X 其他 有关上述项目之外的情报。 编码 内容或原因 数据3~8
30 STH 检查出暂存器发热异常。 电梯停止后SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
31 Q7ER 检查出Q7回路异常。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
32 MTBEDT 检查出IPM异常。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
33 MCNCDT 检查出BCU基板连接器脱落。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
34 AMCEM MC不能投入。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
35 VDLCK 充电电压确立不足。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
36 AMCEH MC异常断路。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
编码 内容或原因 数据3~8
37 MCLF 电动机不能控制 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
38 MTOCDT 检查出马达过电流。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
39 OVDT 检查出过电压异常。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲 编码 内容或原因 数据3~8
40 LSERR 检查出着床限位开关的匹配性异常。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲 bit7 0 6 LSC LSB LSA
41 MTH 检查出马达发热异常。 电梯停止使用后，SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
42 DCLT 检查出运行门开放异常。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲 bit7 0 6 DCRDC UPLS
43 LSER 检查出方向限制的限位开关异常。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲 bit7 0 c DNLS UPLS
44 BOER 检查出制动器异常开放。 SMC跳闸，不能重新启动 3 轿厢位置层 4,5 轿厢位置脉冲
45 BKLE 检查出制动器异常释放。 SMC跳闸。 3 轿厢位置层 4,5 轿厢位置脉冲
46 DTERR 检查出DT-DC匹配性异常。 3 轿厢位置层 4,5 轿厢位置脉冲 bit7 0 6 DT DCR XDC
