管道连接施工方案

精品文档

2016

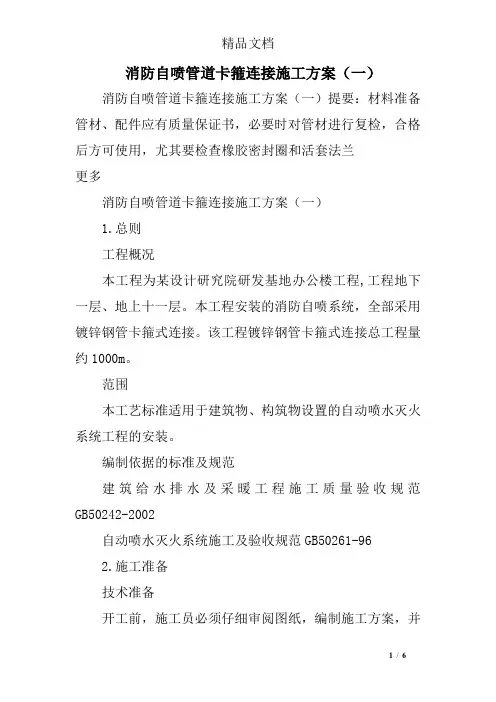

1 / 6 消防自喷管道卡箍连接施工方案（一）

消防自喷管道卡箍连接施工方案（一）提要：材料准备管材、配件应有质量保证书，必要时对管材进行复检，合格后方可使用，尤其要检查橡胶密封圈和活套法兰

更多

消防自喷管道卡箍连接施工方案（一）

1.总则

工程概况

本工程为某设计研究院研发基地办公楼工程,工程地下一层、地上十一层。本工程安装的消防自喷系统，全部采用镀锌钢管卡箍式连接。该工程镀锌钢管卡箍式连接总工程量约1000m。

范围

本工艺标准适用于建筑物、构筑物设置的自动喷水灭火系统工程的安装。

编制依据的标准及规范

建筑给水排水及采暖工程施工质量验收规范GB50242-2002

自动喷水灭火系统施工及验收规范GB50261-96

2.施工准备

技术准备

开工前，施工员必须仔细审阅图纸，编制施工方案，并精品文档

2016

2 / 6 向班组作全面技术交底，以保证安装质量。

下料工、管工必须经过技术培训，经考核合格后，取得相应上岗证，方可上岗操作。

材料准备

管材、配件应有质量保证书，必要时对管材进行复检，合格后方可使用，尤其要检查橡胶密封圈和活套法兰，看是否和管材配套，对于损坏或磨损的，坚决不用。待装管子、扳手、游标卡尺、水平仪、润滑剂、木榔头、安装脚手架等。

主要设备

开孔机、滚槽机、钢管切割机、待装管子、扳手、游标卡尺、水平仪、润滑剂、木榔头、安装脚手架等。

施工作业条件

土建主体封顶墙体砌筑完成后就可具备安装条件

人员准备

技术负责（工长）1人编制预决算、施工方案、设备材料计划。抓好施工进度、质量检查、安全生产、竣工验收等工作。

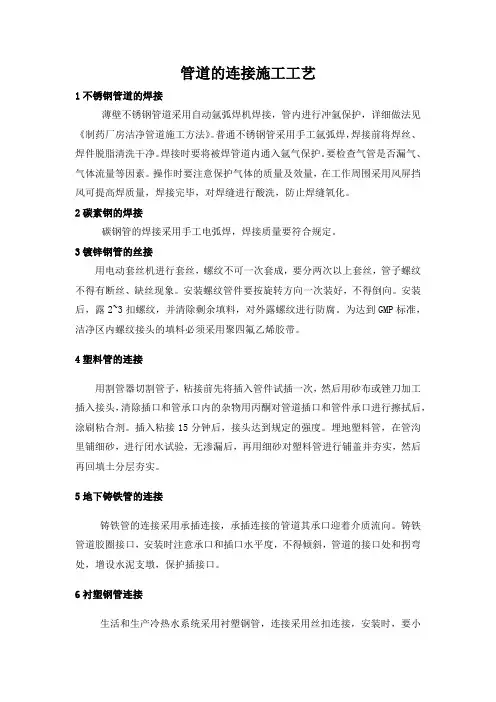

管道的连接施工工艺

1不锈钢管道的焊接

薄壁不锈钢管道采用自动氩弧焊机焊接，管内进行冲氩保护，详细做法见《制药厂房洁净管道施工方法》。普通不锈钢管采用手工氩弧焊，焊接前将焊丝、焊件脱脂清洗干净。焊接时要将被焊管道内通入氩气保护。要检查气管是否漏气、气体流量等因素。操作时要注意保护气体的质量及效量，在工作周围采用风屏挡风可提高焊质量，焊接完毕，对焊缝进行酸洗，防止焊缝氧化。

2碳素钢的焊接

碳钢管的焊接采用手工电弧焊，焊接质量要符合规定。

3镀锌钢管的丝接

用电动套丝机进行套丝，螺纹不可一次套成，要分两次以上套丝，管子螺纹不得有断丝、缺丝现象。安装螺纹管件要按旋转方向一次装好，不得倒向。安装后，露2~3扣螺纹，并清除剩余填料，对外露螺纹进行防腐。为达到GMP标准，洁净区内螺纹接头的填料必须采用聚四氟乙烯胶带。

4塑料管的连接

用割管器切割管子，粘接前先将插入管件试插一次，然后用砂布或锉刀加工插入接头，清除插口和管承口内的杂物用丙酮对管道插口和管件承口进行擦拭后，涂刷粘合剂。插入粘接15分钟后，接头达到规定的强度。埋地塑料管，在管沟里铺细砂，进行闭水试验，无渗漏后，再用细砂对塑料管进行铺盖并夯实，然后再回填土分层夯实。

5地下铸铁管的连接

铸铁管的连接采用承插连接，承插连接的管道其承口迎着介质流向。铸铁管道胶圈接口，安装时注意承口和插口水平度，不得倾斜，管道的接口处和拐弯处，增设水泥支墩，保护插接口。

6衬塑钢管连接

生活和生产冷热水系统采用衬塑钢管，连接采用丝扣连接，安装时，要小心谨慎，不得破坏钢管衬里，洁净区内螺纹接头的填料必须采用聚四氟乙烯胶带。

沟槽连接件是一种新型的钢管连接方式，具有很多优点。自动喷水灭火系统设计规范提出

一、工艺流程安装准备一滚槽一开孔，安装机械三通、四通一管道安装一系统试压。

二、安装准备1.检查开孔机、滚槽机、切管机，确保安全使用。

2.材料、工具的准备，包括管材、钢卷尺、扳手、游标卡尺、水平仪、润滑剂、木榔头、脚手架等

3.按设计要求装好待装管子的支吊架。

三、滚槽1.用切管机将钢管按需要的长度切割，用水平仪检查切口断面，确保切口断面与钢管中轴

2.将需要加工沟槽的钢管架设在滚槽机和滚槽机尾架上，用水平仪抄平，使钢管处于水平位置。

3.将钢管加工端断面紧贴滚槽机，使钢管中轴线与滚轮面垂直。

4.缓缓压下。千斤顶，使上压轮贴紧钢管，开动滚槽机，使滚轮转动一周，此时注意观察钢管断面

5.停机，用游标卡尺检查沟槽深度和宽度，确认符合标准要求后，将千斤顶卸荷，取出钢管。

四、开孔。安装机械三通、四通1.在钢管上弹墨线，确定接头支管开孔位置。。

2.将链条开孔机固定于钢管预定开孔位置处。

3.启动电动机，转动手轮，使钻头缓慢靠近钢管，同时在开孔钻头处添加润滑剂，以保护钻头，完

4.停机，摇动手轮，打开链条，取下开孔机，清理钻落金属块和开孔部位残渣，并用砂轮机将孔洞

5.将卡箍套在钢管上，注意机械三通应与孔洞同心，橡胶密封圈与孔洞间隙均匀，紧固螺栓到位。

6.如为机械四通，开孔时一定要注意保证钢管两侧的孔同心，否则当安装完毕，可能导致橡胶圈破

五、管道安装、按照先装大口径、总管、立管，后装小口径、分管的原则，在安装过程中，必须按

1.将钢管固定在支吊架上，并将无损伤橡胶密封圈套在一根钢管端部。

2.将另一根端部周边已涂抹润滑剂的钢管插入橡胶密封圈，转动橡胶密封圈，使其位于接口中间部

3.在橡胶密封圈外侧安装上下卡箍，并将卡箍凸边送进沟槽内，用力压紧上下卡箍耳部，在卡箍螺

4.在刚性卡箍接头500mm内管道上补加支吊架。

六、系统试压管道安装完毕，应进行系统试压。在系统试压前，应全面检查各安装件、固定支架等管接头安装要求及步骤 ①检查钢管端部毛刺 ②密封圈唇部及背部涂润滑剂 ③将密封圈套入管端 ④密封圈套入另一段钢管 ⑤

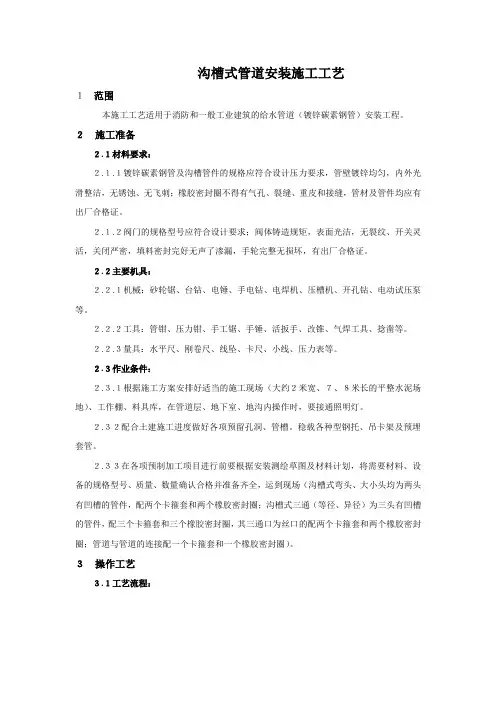

沟槽式管道安装施工工艺

１ 范围

本施工工艺适用于消防和一般工业建筑的给水管道（镀锌碳素钢管）安装工程。

２ 施工准备

２.１材料要求：

２.１.１镀锌碳素钢管及沟槽管件的规格应符合设计压力要求，管壁镀锌均匀，内外光滑整洁，无锈蚀、无飞刺；橡胶密封圈不得有气孔、裂缝、重皮和接缝，管材及管件均应有出厂合格证。

２.１.２阀门的规格型号应符合设计要求；阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无声了渗漏，手轮完整无损坏，有出厂合格证。

２.２主要机具：

２.２.１机械：砂轮锯、台钻、电锤、手电钻、电焊机、压槽机、开孔钻、电动试压泵等。

２.２.２工具：管钳、压力钳、手工锯、手锤、活扳手、改锥、气焊工具、捻凿等。

２.２.３量具：水平尺、刚卷尺、线坠、卡尺、小线、压力表等。

２.３作业条件：

２.３.１根据施工方案安排好适当的施工现场（大约２米宽、７、８米长的平整水泥场地）、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通照明灯。

２.３２配合土建施工进度做好各项预留孔洞、管槽。稳载各种型钢托、吊卡架及预埋套管。

２.３３在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需要材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场（沟槽式弯头、大小头均为两头有凹槽的管件，配两个卡箍套和两个橡胶密封圈；沟槽式三通（等径、异径）为三头有凹槽的管件，配三个卡箍套和三个橡胶密封圈，其三通口为丝口的配两个卡箍套和两个橡胶密封圈；管道与管道的连接配一个卡箍套和一个橡胶密封圈）。

３ 操作工艺

３.１工艺流程：

预留孔洞埋件

套管安装

管道预制加工

安装准备

防腐处理

填堵孔洞 水压试验 系统冲洗 系统调试 管道保温 竣工验收

３.２安装准备：

压槽机分为联轴电机、压槽器、液压装置、三脚支撑平台和管架平台，压槽机应按照安装说明或在专业人员的指导下进行组装，组装完毕后检查机器是否运转正常，最重要的一点是保证压槽机与管架平台的水平度、一致性。
