集成运放工作原理

集成运放基本概念引言集成运放（Operational Amplifiers，简称为Op Amps）是一种重要的电子元件，广泛应用于模拟电路、信号处理、滤波、放大和计算等领域。

本文将介绍集成运放的基本概念，包括定义、特性、工作原理和常见应用。

定义集成运放是一种具有非常高的电压增益、宽带宽和差模输入阻抗的放大器。

它由多个晶体管和被动元件（如电阻和电容等）组成，通常采用芯片封装形式。

基本特性集成运放具有以下几个基本特性：1. 高增益集成运放的电压增益非常高（一般可达105-106之间），可将微弱的输入信号放大到较大的输出信号。

2. 宽带宽集成运放具有较宽的频带宽度，可放大较高频率的信号。

常见的集成运放的带宽在几十kHz到几百MHz之间。

3. 差模输入阻抗高差模输入阻抗是指集成运放对差模输入信号的接受能力，其值一般在几十兆欧姆到几百兆欧姆之间。

高差模输入阻抗可避免输入信号被影响和干扰。

4. 共模抑制比高共模抑制比是指集成运放对共模输入信号的抵抗能力，其值一般在几十分贝到几百分贝之间。

高共模抑制比可消除共模信号的影响，提高信号质量。

5. 输入和输出阻抗低输入和输出阻抗是指集成运放对输入和输出信号的阻碍程度，其值一般在几欧姆到几百欧姆之间。

低输入和输出阻抗可实现有效的信号耦合和传输。

工作原理集成运放的工作原理基于电流和电压的线性关系。

它接收输入信号并放大，然后将放大后的信号输出。

其基本工作原理如下：1.输入阶段：集成运放的输入阶段通常由差模输入对组成，一个对是非反相输入端，另一个对是反相输入端。

输入阶段将输入信号分别送入两对输入端。

2.差模输入放大：输入阶段的两对输入端把输入信号转换成差模信号。

差模输入信号经过放大器放大后，再次转换为单端信号传递给输出阶段。

3.输出阶段：输出阶段会将差模信号转换为单端输出信号，经过放大后输出。

输出阶段通常使用一个功放级或者输出级来实现。

集成运放的内部结构和指标会对其工作性能产生重要影响，如输入端偏置电压、共模范围、功率消耗、失调电流等。

集成运放的电路组成及其各部分的作用
集成运放是一种高电压放大倍数的多级直接耦合放大电路，由四部分组成：输入级、中间级、输出级和偏置电路，原理框图如图1所示。

它有两个输入端，一个输出端，如图中所标up 、un、uo。

均以“地”为公共端。

图1 集成运放原理框图1、输入级
输入级往往是一个高性能的双端输入差动放大电路。

一般要求其输入电阻高，差模电压放大倍数大，抑制共模信号的力量强，静态电流小。

输入级的好坏直接影响集成运放的大多数性能参数，如输入电阻、共模抑制比等。

2、中间级
中间级的作用是使集成运放具有较强的放大力量，多采纳共射（或共源）放大电路。

而且为了提高电压放大倍数，常常采纳复合管做放大管，以恒流源做集电极负载。

其电压放大倍数可以达到千倍以上。

3、输出级
输出级应具有输出电压线性范围宽、输出电阻小（即带负载力量强）、非线性失真小等特点。

集成运放的输出级多采纳互补对称功率放大电路。

4、偏置电路
偏置电路用于设置集成运放内部各级电路的静态工作点。

与分立元件不同，集成运放通常采纳电流源电路为各级供应合适的集电极（或
放射极、漏极）静态工作电流，从而确定了合适的静态工作点。

. 集成运放应用电路设计 360 例《集成运放应用电路设计360例》一、引言在当今电子科技飞速发展的时代，集成运放应用电路设计已经成为了电子工程师们日常工作中不可或缺的一部分。

本文将从不同的角度对集成运放应用电路设计进行360例分析，帮助读者更全面、深入地了解这一重要主题。

二、集成运放的基本原理1. 什么是集成运放集成运放是一种集成电路芯片，内部含有多个传输管、电阻、电容、运算放大器等电子元件，具有高放大倍数、高输入阻抗和低输出阻抗等特点。

2. 集成运放的工作原理集成运放的工作原理是利用差分输入、负反馈和放大器的特性来实现对输入信号的放大、滤波、积分、微分等功能。

三、常见的集成运放应用电路1. 非反相放大电路在非反相放大电路中，输入信号经过集成运放放大后，输出信号与输入信号具有相同的极性。

2. 反相放大电路反相放大电路是集成运放应用电路中常见的一种，通过负反馈来实现对输入信号的放大。

3. 滤波电路集成运放在滤波电路中发挥着重要作用，实现对特定频率信号的滤波和衰减。

4. 比较器电路比较器电路利用集成运放的开环增益特性，将输入信号与基准电压进行比较，输出高低电平信号。

4. 信号调理电路信号调理电路利用集成运放对信号进行调理和处理，如放大、滤波、积分、微分等，常见于传感器和仪器仪表系统中。

五、集成运放应用电路设计的关键要点1. 电路设计的精度要求在集成运放应用电路设计中，精度是一个至关重要的要素，包括输入输出精度、电源电压滞后、温度漂移等。

2. 电路的稳定性稳定性是集成运放应用电路设计中需要考虑的另一个关键因素，包括电路的稳定性、抑制电路震荡、频率补偿等。

3. 电路的抗干扰能力在实际应用中，集成运放应用电路设计需要考虑电路的抗干扰能力，尤其是在噪声干扰严重的环境中。

4. 电路的功耗和热设计在电路设计中，功耗和热设计是需要综合考虑的因素，包括电路的功耗、温升、散热方式等。

六、集成运放应用电路设计的案例分析1. 温度传感器信号调理电路设计在温度传感器信号调理电路设计中，需要考虑到传感器的灵敏度、温度范围、线性化补偿等因素。

运算放大器（简称“运放”）是具有很高放大倍数的电路单元。

在实际电路中，通常结合反馈网络共同组成某种功能模块。

由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”。

运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。

随着半导体技术的发展，大部分的运放是以单芯片的形式存在。

运放的种类繁多，广泛应用于电子行业当。

运算放大器的工作原理运放如图有两个输入端a（反相输入端）,b(同相输入端)和一个输出端o.也分别被称为倒向输入端非倒向输入端和输出端.当电压加U-加在a端和公共端(公共端是电压为零的点,它相当于电路中的参考结点.)之间,且其实际方向从 a 端高于公共端时,输出电压U实际方向则自公共端指向o端,即两者的方向正好相反.当输入电压U+加在b端和公共端之间,U与U+两者的实际方向相对公共端恰好相同.为了区别起见,a端和b 端分别用"-"和"+"号标出,但不要将它们误认为电压参考方向的正负极性.电压的正负极性应另外标出或用箭头表示.反转放大器和非反转放大器如下图：运算放大器一般可将运放简单地视为：具有一个信号输出端口（Out）和同相、反相两个高阻抗输入端的高增益直接耦合电压放大单元，因此可采用运放制作同相、反相及差分放大器。

运放的供电方式分双电源供电与单电源供电两种。

对于双电源供电运放，其输出可在零电压两侧变化，在差动输入电压为零时输出也可置零。

采用单电源供电的运放，输出在电源与地之间的某一范围变化。

运放的输入电位通常要求高于负电源某一数值，而低于正电源某一数值。

经过特殊设计的运放可以允许输入电位在从负电源到正电源的整个区间变化，甚至稍微高于正电源或稍微低于负电源也被允许。

这种运放称为轨到轨（rail-to-rail）输入运算放大器。

运算放大器的输出信号与两个输入端的信号电压差成正比，在音频段有：输出电压=A0（E1-E2），其中，A0 是运放的低频开环增益（如 100dB，即 100000 倍），E1 是同相端的输入信号电压，E2 是反相端的输入信号电压。

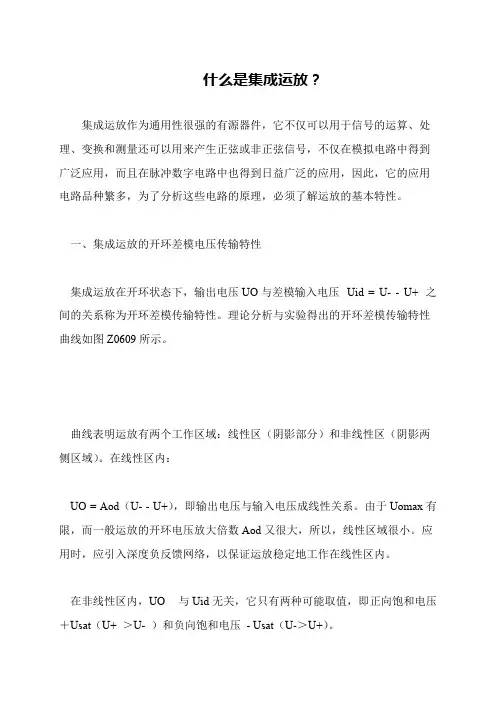

什么是集成运放？
集成运放作为通用性很强的有源器件，它不仅可以用于信号的运算、处理、变换和测量还可以用来产生正弦或非正弦信号，不仅在模拟电路中得到广泛应用，而且在脉冲数字电路中也得到日益广泛的应用，因此，它的应用电路品种繁多，为了分析这些电路的原理，必须了解运放的基本特性。

 一、集成运放的开环差模电压传输特性
 集成运放在开环状态下，输出电压UO与差模输入电压Uid = U- - U+ 之间的关系称为开环差模传输特性。

理论分析与实验得出的开环差模传输特性曲线如图Z0609所示。

 曲线表明运放有两个工作区域：线性区（阴影部分）和非线性区（阴影两侧区域）。

在线性区内：
 UO = Aod（U- - U+），即输出电压与输入电压成线性关系。

由于Uomax有限，而一般运放的开环电压放大倍数Aod又很大，所以，线性区域很小。

应用时，应引入深度负反馈网络，以保证运放稳定地工作在线性区内。

 在非线性区内，UO 与Uid无关，它只有两种可能取值，即正向饱和电压＋Usat（U+ ＞U- ）和负向饱和电压- Usat（U-＞U+）。

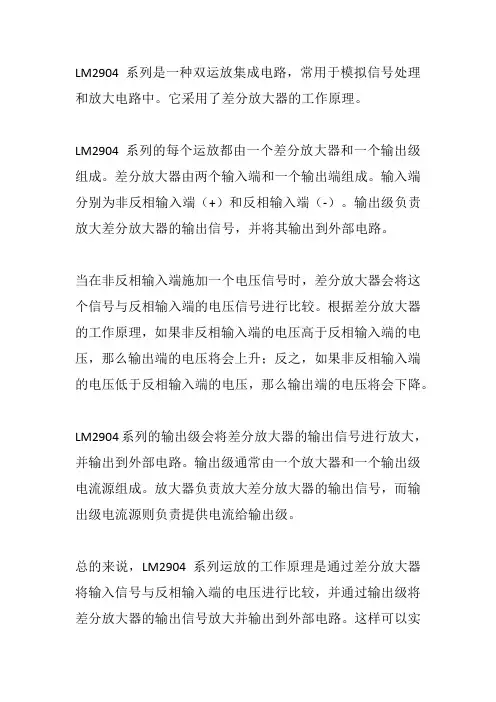

LM2904系列是一种双运放集成电路，常用于模拟信号处理和放大电路中。

它采用了差分放大器的工作原理。

LM2904系列的每个运放都由一个差分放大器和一个输出级组成。

差分放大器由两个输入端和一个输出端组成。

输入端分别为非反相输入端（+）和反相输入端（-）。

输出级负责放大差分放大器的输出信号，并将其输出到外部电路。

当在非反相输入端施加一个电压信号时，差分放大器会将这个信号与反相输入端的电压信号进行比较。

根据差分放大器的工作原理，如果非反相输入端的电压高于反相输入端的电压，那么输出端的电压将会上升；反之，如果非反相输入端的电压低于反相输入端的电压，那么输出端的电压将会下降。

LM2904系列的输出级会将差分放大器的输出信号进行放大，并输出到外部电路。

输出级通常由一个放大器和一个输出级电流源组成。

放大器负责放大差分放大器的输出信号，而输出级电流源则负责提供电流给输出级。

总的来说，LM2904系列运放的工作原理是通过差分放大器将输入信号与反相输入端的电压进行比较，并通过输出级将差分放大器的输出信号放大并输出到外部电路。

这样可以实
现信号的放大和处理。

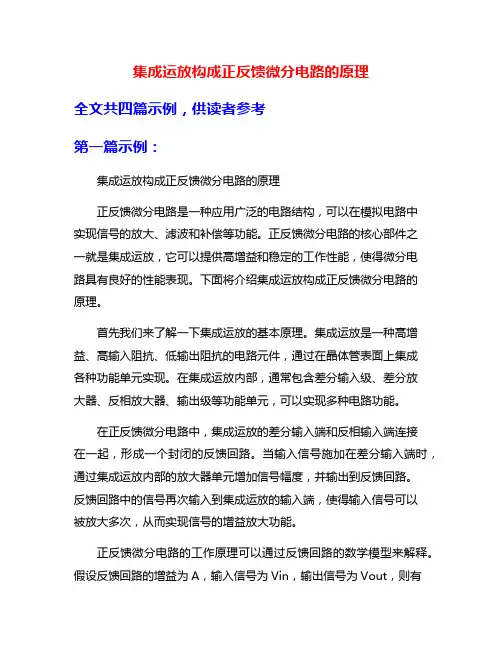

集成运放构成正反馈微分电路的原理全文共四篇示例，供读者参考第一篇示例：集成运放构成正反馈微分电路的原理正反馈微分电路是一种应用广泛的电路结构，可以在模拟电路中实现信号的放大、滤波和补偿等功能。

正反馈微分电路的核心部件之一就是集成运放，它可以提供高增益和稳定的工作性能，使得微分电路具有良好的性能表现。

下面将介绍集成运放构成正反馈微分电路的原理。

首先我们来了解一下集成运放的基本原理。

集成运放是一种高增益、高输入阻抗、低输出阻抗的电路元件，通过在晶体管表面上集成各种功能单元实现。

在集成运放内部，通常包含差分输入级、差分放大器、反相放大器、输出级等功能单元，可以实现多种电路功能。

在正反馈微分电路中，集成运放的差分输入端和反相输入端连接在一起，形成一个封闭的反馈回路。

当输入信号施加在差分输入端时，通过集成运放内部的放大器单元增加信号幅度，并输出到反馈回路。

反馈回路中的信号再次输入到集成运放的输入端，使得输入信号可以被放大多次，从而实现信号的增益放大功能。

正反馈微分电路的工作原理可以通过反馈回路的数学模型来解释。

假设反馈回路的增益为A，输入信号为Vin，输出信号为Vout，则有Vout=A*Vin。

当反馈增益A大于1时，输出信号将被增幅，形成正反馈；相反，如果A小于1，则形成负反馈。

在正反馈微分电路中，通过控制反馈回路的增益大小，可以调节信号的放大倍数。

当需要更大的增益时，可以增大反馈增益A的数值；而需要降低增益时，则减小A的数值。

通过这种方式，可以实现对信号的动态范围进行调节，使得正反馈微分电路适用于不同的应用场景。

除了增益调节功能外，正反馈微分电路还可以实现信号的滤波功能。

通过选择合适的反馈回路结构，可以滤除特定频率范围内的信号，使得输出信号更加纯净。

可以通过添加RC滤波器来实现低通滤波功能，去除高频噪声信号；或者通过添加LC滤波器实现带通滤波功能，突出特定频率的信号。

在实际应用中，正反馈微分电路广泛应用于信号处理、控制系统和传感器等领域。

集成运放电压放大电路一、引言集成运放是一种常用的电子元器件，广泛应用于各种电路中。

其中，电压放大电路是集成运放最常见的应用之一。

本文将介绍集成运放电压放大电路的原理、特点、设计方法以及注意事项等方面。

二、原理集成运放电压放大电路是通过对输入信号进行放大来实现信号处理的。

其基本原理如下：1. 集成运放有两个输入端，一个输出端和一个反馈回路。

2. 当两个输入端的电位相同时，输出端的电位为0V。

3. 当两个输入端的电位不同时，输出端会产生相应的输出信号。

4. 反馈回路可以控制输出信号与输入信号之间的比例关系。

三、特点1. 集成运放具有高增益和低失调等特点，能够有效地对输入信号进行放大和处理。

2. 集成运放具有高输入阻抗和低输出阻抗等特点，能够有效地避免对外部电路造成影响。

3. 集成运放具有广泛的工作范围和稳定性等特点，能够适应各种复杂环境下的使用需求。

四、设计方法1. 确定电路的输入信号和输出信号的范围和要求。

2. 选择合适的集成运放芯片，根据其参数和特性进行设计。

3. 确定反馈回路的类型和参数，以控制输出信号与输入信号之间的比例关系。

4. 根据电路的要求进行滤波、放大、偏置等处理，以满足电路的性能要求。

五、注意事项1. 集成运放具有高增益和高灵敏度等特点，需要注意对外部干扰信号的抑制和屏蔽。

2. 集成运放具有广泛的工作范围和稳定性等特点，需要注意对温度、湿度等环境因素的影响。

3. 反馈回路是集成运放电压放大电路中最重要的组成部分之一，需要注意其类型、参数和连接方式等方面。

六、总结集成运放电压放大电路是一种常用且重要的电子元器件应用。

通过对输入信号进行放大和处理，可以实现各种复杂信号处理需求。

在设计过程中需要注意选择合适的集成运放芯片、确定反馈回路类型和参数以及注意各种环境因素对电路性能影响等方面。

集成运放内部电路原理
集成运算放大器（简称集成运放）是一种将多个电子器件集成在一块单晶硅芯片上的电子器件。

其内部电路原理如下：
1. 输入级：由差分式放大电路组成，利用其对称性可提高电路性能。

2. 中间电压放大级：主要作用是提高电压增益，由多级放大电路组成。

3. 输出级电压增益为1，但为负载提供功率。

此外，集成运放的电路中还包括偏置电路，用于提供偏置电压以及对输入信号交流成分进行放大。

输入信号首先经过隔直电容过滤其直流成分，然后通过直流偏置信号进行放大。

反馈电阻和反向端电阻用于确定放大倍数。

整个电路具有同相输入端P、反相输入端N和输出端O。

当P端加入电压信号时，O端输出同相的电压信号；N端加入电压信号时，O端输出反相的电压信号。

此外，该电路还可以抑制共模信号，当输入信号中含有共模噪声时，将被抑制。

以上信息仅供参考，如需了解更多信息，建议查阅集成运放相关书籍或咨询专业人士。

一、实验目的1. 理解集成运算放大器（运放）的基本原理和特性。

2. 掌握集成运放的基本线性应用电路的设计方法。

3. 通过实验验证运放在实际电路中的应用效果。

4. 了解实验中可能出现的误差及分析方法。

二、实验原理集成运算放大器是一种高增益、低噪声、高输入阻抗、低输出阻抗的直接耦合多级放大电路。

它广泛应用于各种模拟信号处理和产生电路中。

本实验主要研究运放的基本线性应用电路，包括比例、加法、减法、积分、微分等运算电路。

三、实验仪器与器材1. 集成运放（如LM741）2. 模拟信号发生器3. 示波器4. 数字多用表5. 电阻、电容等电子元件6. 面包板四、实验内容1. 反相比例运算电路(1) 设计电路：根据实验要求，搭建一个反相比例运算电路，其中输入电阻R1和反馈电阻Rf的比值决定了放大倍数A。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入一定频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

d. 计算放大倍数，并与理论值进行比较。

2. 同相比例运算电路(1) 设计电路：搭建一个同相比例运算电路，其中输入电阻R1和反馈电阻Rf 的比值决定了放大倍数A。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入一定频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

d. 计算放大倍数，并与理论值进行比较。

3. 加法运算电路(1) 设计电路：搭建一个加法运算电路，实现两个输入信号的求和。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入两个不同频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

d. 验证输出波形为两个输入信号的相加。

4. 减法运算电路(1) 设计电路：搭建一个减法运算电路，实现两个输入信号的相减。

(2) 实验步骤：a. 连接电路，确保无误。

b. 输入两个不同频率和幅值的正弦信号，观察输出波形。

c. 改变输入信号幅度，记录输出波形。

运算放大器的工作原理运算放大器（Operational Amplifier，简称Op-Amp）是一种用于放大电压信号的集成电路。

它通常被用于各种电子设备中，如放大器、滤波器、比较器等。

运算放大器的工作原理是通过放大输入信号并输出一个放大后的信号，同时还具有一些特殊的性质，如高输入阻抗、低输出阻抗、大增益等。

在本文中，我们将详细介绍运算放大器的工作原理及其应用。

首先，让我们来了解一下运算放大器的基本结构。

一个典型的运算放大器通常由一个差分输入级、一个级联的电压放大器和一个输出级组成。

差分输入级通常由两个输入端和一个差动放大器组成，用于将输入信号进行放大。

电压放大器用于进一步放大信号，并控制放大倍数。

输出级则用于将放大后的信号输出到外部电路中。

运算放大器的工作原理基于反馈机制。

通过将一部分输出信号反馈到输入端，可以控制放大器的增益和性能。

负反馈可以使运算放大器的增益更加稳定，并且可以控制输出信号的精确度。

正反馈则可以用于产生振荡或者比较器等特殊应用。

运算放大器的工作原理可以用一个简单的数学模型来描述。

假设一个运算放大器的输入电压为Vin，输出电压为Vout，放大倍数为A，则有以下关系：Vout = A * (Vin+ - Vin-)其中Vin+和Vin-分别代表运算放大器的正输入端和负输入端的电压。

根据这个数学模型，我们可以看出，当Vin+大于Vin-时，输出电压Vout为正值；当Vin+小于Vin-时，输出电压Vout为负值。

这就是运算放大器的基本工作原理。

在实际应用中，运算放大器可以用于各种电子电路中。

比如，它可以被用作信号放大器，将微弱的信号放大到可以被测量或者控制的范围内。

它也可以被用作比较器，用于比较两个信号的大小。

此外，运算放大器还可以被用作滤波器，通过控制输入信号的频率来实现滤波效果。

总之，运算放大器是一种非常重要的电子器件，它的工作原理基于反馈机制，并且可以被用于各种电子电路中。

通过控制输入信号和反馈信号，可以实现对输出信号的精确控制。
