CA6140拨叉831008机械加工实用工艺过程卡片

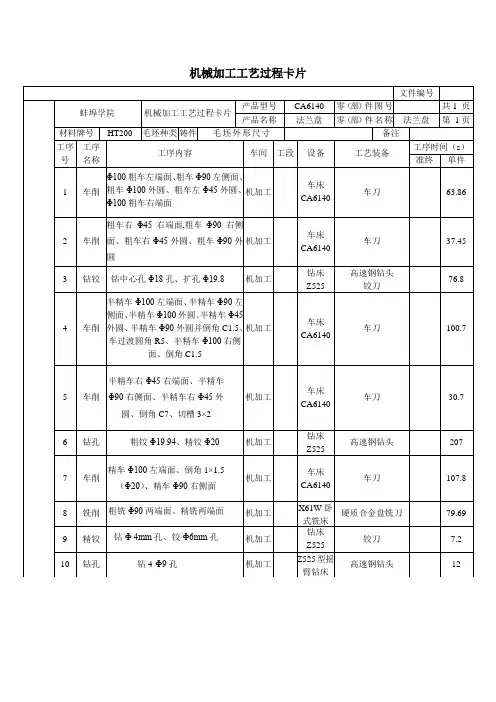

机械加工工艺过程卡片文件编号蚌埠学院机械加工工艺过程卡片产品型号CA6140 零（部）件图号共1 页产品名称法兰盘零（部）件名称法兰盘第1页材料牌号HT200 毛坯种类铸件毛坯外形尺寸备注工序号工序名称工序内容车间工段设备工艺装备工序时间（s）准终单件1 车削Φ100粗车左端面、粗车Φ90左侧面、粗车Φ100外圆、粗车左Φ45外圆、Φ100粗车右端面机加工车床CA6140车刀63.862 车削粗车右Φ45右端面,粗车Φ90右侧面、粗车右Φ45外圆、粗车Φ90外圆机加工车床CA6140车刀37.453 钻铰钻中心孔Φ18孔、扩孔Φ19.8机加工钻床Z525高速钢钻头铰刀76.84 车削半精车Φ100左端面、半精车Φ90左侧面、半精车Φ100外圆、半精车Φ45外圆、半精车Φ90外圆并倒角C1.5、车过渡圆角R5、半精车Φ100右侧面、倒角C1.5机加工车床CA6140车刀100.75 车削半精车右Φ45右端面、半精车Φ90右侧面、半精车右Φ45外圆、倒角C7、切槽3×2机加工车床CA6140车刀30.76 钻孔粗铰Φ19.94、精铰Φ20机加工钻床Z525高速钢钻头2077 车削精车Φ100左端面、倒角1×1.5（Φ20）、精车Φ90右侧面机加工车床CA6140车刀107.88 铣削粗铣Φ90两端面、精铣两端面机加工X61W卧式铣床硬质合金盘铣刀79.699 精铰钻Ф 4mm孔、铰Ф6mm孔机加工钻床Z525铰刀7.210 钻孔钻4-Ф9孔机加工Z525型摇臂钻床高速钢钻头1211 磨削磨外圆Φ100，右Φ45外圆，外圆Φ90。

磨B面，即左Φ45外圆面、Φ100右端面、Φ90左端面机加工M131W万能磨床砂轮166.312 磨削磨Φ90上距轴心24mm平面机加工磨床M7112砂轮9.613 抛光抛光B面机加工14 刻字刻线在Φ100端面上刻字刻线机加工15 镀铬Φ100外圆无光镀铬机加工16 检验入库描图描校底图号装订号编制审核会签标记处数更改文件号签字日期标记处数更改文件号签字日期。

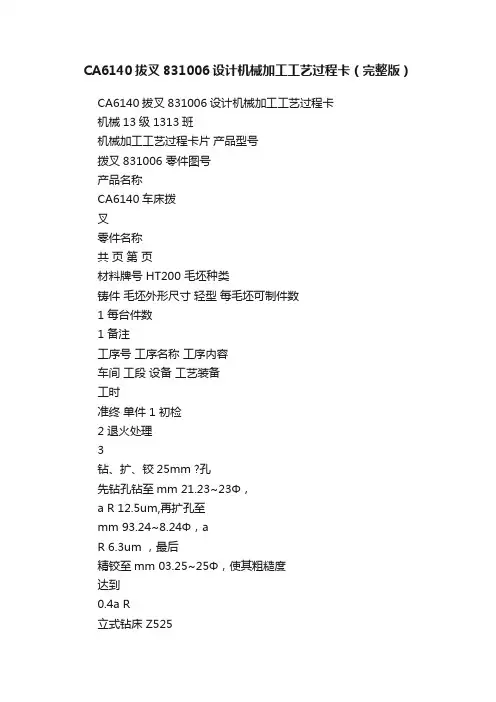

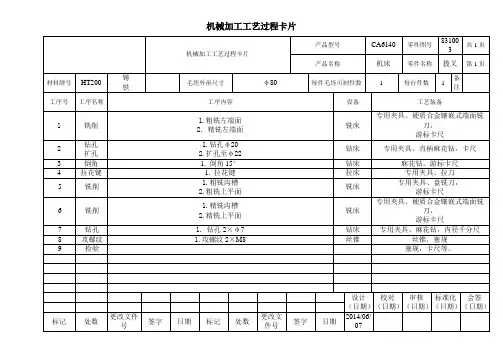

CA6140拔叉831006设计机械加工工艺过程卡（完整版）CA6140拔叉831006设计机械加工工艺过程卡机械13级1313班机械加工工艺过程卡片产品型号拨叉831006 零件图号产品名称CA6140车床拨叉零件名称共页第页材料牌号 HT200 毛坯种类铸件毛坯外形尺寸轻型每毛坯可制件数1 每台件数1 备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件 1 初检2 退火处理3钻、扩、铰25mm ?孔先钻孔钻至mm 21.23~23Φ，a R 12.5um,再扩孔至mm 93.24~8.24Φ，aR 6.3um ，最后精铰至mm 03.25~25Φ，使其粗糙度达到0.4a R立式钻床 Z525卡尺、塞规蔡健文4 粗铣拔叉脚侧面1 粗铣拨叉脚两端面至12mm ，a R 3.2 立式铣床x51 高速钢套式面铣刀、游标卡尺、专用夹具张柯楗5 粗铣拔叉脚侧面2半精铣拨叉脚两端面至11.94~11.82mm mm ,使它与25mm ?孔的孔轴线垂直度为0.01立式铣床x51高速钢套式面铣刀、游标卡尺、专用夹具张柯楗6 粗铣槽顶面底面侧面粗铣拨叉头底面至23~22.7mm mm ，a R 3.2, 粗铣槽两侧面至16~16.12mm mm ,粗铣槽底面至立式铣床x51 高速钢套式面铣刀、游标卡尺、专用夹具秦齐詹延浩8mm ，a R 6.37精铣槽侧面精确上工序要求立式铣床x51铣刀、游标卡尺、专用夹具秦齐詹延浩8 粗铣拨叉脚上端面粗铣拨叉脚上端面，使它与55mm ?孔的孔心距离为2mm ，a R 6.3立式铣床x51高速钢套式面铣刀、游标卡尺、专用夹具张宏梵9 粗铣柱头侧面粗铣拨叉头柱体侧面至17mm ，a R 6.3立式铣床x51 高速钢套式面铣刀、游标卡尺、专用夹具陆敏 10 粗铣半精铣拨叉脚内侧面粗铣拨叉脚内侧面，半精铣至55~55.4mm mm ??，a R 3.2立式铣床x51槽铣刀、卡尺、深度游标卡尺、专用夹具杨攀11 半精铣叉脚两侧面提高尺寸精度和表面粗糙度立式铣床x51 槽铣刀、卡尺、深度游标卡尺、专用夹具杨攀 12 去毛刺钳工台平锉13中检塞规、卡尺、百分表描图14热处理－拨叉脚两端面局部淬火拨叉两端面局部淬火淬火机器15 校正拨叉脚钳工台手锤描校 16 磨削拨叉脚两端面平面磨床砂轮 17 清洗清洗机底图号 18 退火 19 终检装订号设计日期审核日期标准化日期会签日期标记处数更改文件号签字日期标记处数更改文件号签字日期。

机械制造技术课程设计设计题目零件的机械加工工艺规程及夹具设计学生姓名学号201036621134班级数控101成绩指导教师设计起讫2012.6.17～7.3时间装袋清单：□ 1．零件图□ 2．毛坯图□ 3．夹具装配图和零件图（一个零件）□ 4．夹具零件图□ 5．机械加工工艺过程卡和工序卡（一个工序）□ 6．设计说明书□ 7．其它评阅（签名）：年月日目录序言 (11)1、零件的分析 (11)1.1零件的作用 (11)1.2零件的工艺分析 (11)1.3位置要求： (11)2、工艺规程设计 (12)2.1确定毛坯的制造形式 (12)2.2基面的选择 (12)2.2.1 粗基准的选择： (12)2.2.2 精基准的选择： (12)2.3制定工艺路线 (12)2.3.1 工艺路线方案一： (13)2.3.2 工艺路线方案二 (13)2.3.3 工艺方案的比较与分析 (13)2.4机械加工余量、工序尺寸及公差的确定: (14)3、确定切削用量及基本工时 (15)工序Ⅰ以毛坯底边为基准，钻Ф20MM孔,扩孔至Ф21.8MM (15)1.加工条件 (15)2.计算切削用量 (16)工序Ⅱ以底端面为基准，铣Ф40MM上端面，保证其尺寸要求及粗糙度 (16)1.加工条件 (16)2.计算切削用量 (17)工序Ⅲ以Ф40为精基准，镗Ф55+0.50MM，镗Ф73+0.50MM保证其尺寸和粗糙度 (17)1.加工条件 (17)2.计算切削用量 (17)3. 计算基本工时 (18)工序Ⅳ粗镗、半精镗、精镗Ф55MM孔至图样尺寸 (18)1.加工条件 (18)2.计算切削用量 (18)工序Ⅳ以孔Φ40为精基准，钻孔至Φ7,铰孔至Φ8确保孔内粗糙度为1.6 (19)1.加工条件 (19)2.计算切削用量 (19)3.计算切削基本工时 (19)工序Ⅵ以φ40上端面为精基准，攻M8螺纹 (20)1.加工条件 (20)2.切削用量 (20)3.计算切削基本工时 (20)工序Ⅶ倒角，4×R5MM (21)工序Ⅷ以Φ22MM孔为精基准，将两件两件铣断，铣断量为4，使其粗糙度为6.3 (21)1.加工条件 (21)2.计算切削用量 (21)3.计算切削基本工时 (21)4、夹具设计 (21)4.1问题的提出 (22)4.2夹具设计 (22)4.2.1定位基准选择 (22)4.2.2切削力及夹紧力计算 (22)4.2.3具体夹具的装配图见附图 (23)4.2.4夹具设计及操作的简要说明 (23)设计总结 (23)参考文献: (24)序言课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们大学生活中占有重要的地位。

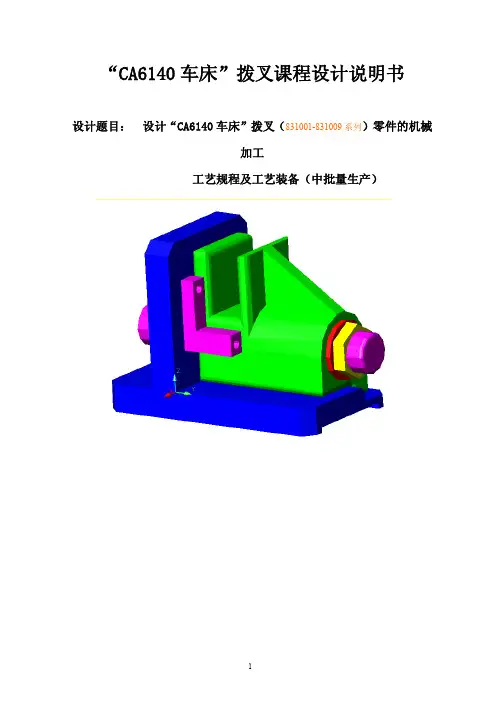

“CA6140车床”拨叉课程设计说明书设计题目：设计“CA6140车床”拨叉（831001-831009系列）零件的机械加工工艺规程及工艺装备（中批量生产）题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备（中批量生产）内容 1.零件图一张2．毛坯图一张3．机械制造加工工艺过程综合卡片一张4．结构设计装配图一张5．结构设计零件图一张6．课程设计说明书一份前言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。

让我们对所学的专业课得以巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！在些次设计中我们主要是设计CA6140拨叉的铣床夹具。

在此次课程设计过程中，我小组成员齐心协力、共同努力完成了此项设计。

在此期间查阅了大量的书籍，并且得到了有关老师的指点。

一．设计的目的：机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程，经过生产实习取得感性知识后进行的一项教学环节；在老师的指导下，要求在设计中能初步学会综合运用以前所学过的全部课程，并且独立完成的一项工程基本训练。

同时，也为以后搞好毕业设计打下良好基础。

通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。

2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。

通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。

3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强学生解决工程实际问题的独立工作能力。

二．零件的分析（一）、零件的作用：题目给定的零件是CA6140拨叉（见附图1）它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要的面求进行工作。
