电脑主板常用元器件的识别、检测与代换电阻电阻器是对电流流动具有一定阻抗力的无件，主要承担着限压、限流及分压、分流的作用,还可以与其它的电容、电感和晶体管构成电路,完成阻抗匹配与转换、电阻滤波电路等到功能，主板中采用的电阻有很多种，分为:普通电阻是主板上最小的电阻,形态为墨色扁平的小方块，贴片电阻的阻值一般用三位数字来表示，在三位数字后面所加”0”个数，（单位为Ω）。
如果阻值中有小数点，则用”R"表示，并占一位有效数字。
例如：标示为”123”的贴片电阻的电阻值为12*104 =120000Ω=120KΩ。
主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。
前两位是数字，每三位是字母.用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同——-它的前两位数字只是一个代马,并不表示实际的阻值，其代码表示的有效数字随着封装形式的不同而变化。
标为”0"或"000”的贴片电阻其阻值为0Ω，这种电阻实际上是跳线。
在有些主板电路中，阻值为0Ω的贴片电阻常用不作为保险电阻或作为EMI电磁兼容电阻使用.排阻又称为网路电阻或网络电阻，排阻是将多个电阻器集中封装在一起,组合制成的复合电阻。
主板中的排阻有直插式封装和贴片式封装两种类型，其中，贴片封装又有8引脚和10引脚两种类型.通常情况下，贴片排阻是没能极性的，不过有些类型的SMD排阻,由于内部电路连接方式不同，在实际应用时还是需要注意极性的。
知识要点:主板上使用的排阻,其内部各个电阻的电阻是相同的，若检测到其中某一个电阻值与其它电阻值不同，则误码该更换整个排阻。
保险电阻又名熔断电阻，保险电阻在电路中起着保险丝和电阻的双重作用,主要应用在电源出电路中，保险电阻的阻值一般较小（几欧至几十欧姆），功率也较小（1/8—-1w）。
主板上常用的有贴片保险电阻和大功率直插式保险电阻，贴片保险电阻的顏色通常为绿色或灰色，表面标有白色的数字”000”或额定电流值。
主板上常用的大功率直插式保险电阻,一般用一个色环来标注它的额定阻值和额定的电流.大功率直插式保险电阻上不同色不表示的阻值，大功率直插式保险电阻不同色环表示的阻值顏色阻值（Ω）功率（W）电流（A）黑色101/43．0红色2．21/43．5白色11/42．8热敏电阻在主板上，热敏电阻主要用来测试CPU的温度和机箱内部温度，通常位物Socket槽内或主板边缘,有的形如贴片电阻,有的外形像一个”小球",一般采用直立式封装。
电阻的识别在主板电路原理图中，电阻通常用大写英文它母”R"表示,保险电阻常用大写英文字母"RX”或"RF"、"F”、”FUSE"、”XD"、"FS"来表示,排阻一般用大写字母"RN”表示，热敏电阻一般用大写字母”RM”、"JT”表示.电阻的串联/并联电路电阻的两端以串接的方式首尾连接，形成一个封闭回路,称为串联电路，串联电路中，电阻的总电阻值为各电阻值之和：R总=R1+R2。
在串联电路中，流经每一个电阻的电流都相同.电阻的两个端点以并列的方式连接在一起，形成一个封闭回路，称为并联电路，并联电路中，横跨每个电阻的电压都相同，并联电路中，电阻的总电阻值的倒数为各电阻的电阻值的倒数之和，即R=（R1＊R2）。
实际应用电路中既有电阻的串联，又有电阻隔的并联，这样的电路称为电阻的串并联电路。
在串并联电路中，电阻相串联的部分具有串联电路的特点，电阻相并联的部分具有并联中路的特点。
电容电容器具有一定的储存电荷能力,可以充电(charge）或放电(discharge）。
电容只能通过交流电而不能通过直流电，具有隔直流、通交流、通高频、阻低频的特性,在电路中起滤波、耦合、旁路作用，或者与电阻组成RC 定时电路,与电感组成LC谐振电路,因此常手振荡电路,调谐电路，滤波和旁路电路、耦合电路中。
在主板电路上，电容一般用于供电电路部分,主要起滤波作用。
电容分为有极性电容和无极性电容，其中贴片陶瓷电容是无极性的,电解电容是有性的,不能接错.贴片陶瓷电容是主板中应用量最大的一种电容,这种电容在主板电路中主要起到旁路、高频滤波及振荡的作用,一般为米黄色或浅灰色，在主板电路中为了便于装配,通常还采用将多个电容器装在一起的排容，主板上常用的排容有8个引脚，内部有4个容量相同的电容，其内部电路组成方式与8P4R排阻相同.铝电解电容在主板电路中，铝电解电容主要应用在整流电路的滤波电路中，以及应用在电源去耦和旁路等部分的电路中.在电容外壳上,通常在负极引出线一端画上一道黑色的标志条，新出厂的铝电解电容其长脚为正极。
电解电容在使用中一量极性接反，则通过其内部的电流过大，导致其过热击穿，温度升高所产生的气体会引起电容器外壳爆裂。
钽电解电容它是用金属但做正极，用稀流酸等配液做负极，形状呈长方体,颜色通常为黄色或黑色。
铝电解电容的外壳上通常印有’CA’标记，但在电路中的符号与其电解电容的符号是样的。
钽电解电容的容量和耐压值通常直接标注在电容表面，有些则省略了容量的单位"UF"和耐压值的单位”V";没有标注耐压值的,耐在值通常为50V。
在主板上，还有一些钽电解电容的电容量用三位数字来标注。
固态电解电容它是一种有极性的电解是容。
固态电解电容的额定电压为2—35V，空量为1—2700UF，等效串联电阻最近达M欧，广泛用于新型主板中的电源滤波电路中。
电容的识别在电路中，电容一般用大写英文字母”C"加数字表示，在有些主板上，电容字符"C"前面加注一个字母，表示该电容所在的电路和部位，如"AC01"表示音频中的第一个电容。
电容的串/并联电路电容并联后金属极板的面积就相当于各个并联电容的总面积，因此多外电容并联后，其总电容量为各并联电容容量之和，即C=C1+C2+C3+CN。
当两个电容并联后,整个电容的损耗电阻R为这两个电容耗电阻R的并联，损耗电阻R的实际值就会很小，使组合电容在高容在高频电路下的损耗很少，可以满足振荡电路的需求。
有些情况下,电容也可以串联使用,电容串联使用后,金属极板之间的距离相当于各串联电容之件的和，其总电容会小于串联回路中任何一个电容的容量,因此串联时，总串联电容容量之倒数为各电容容量倒数之和。
电容串联后,会产生分压作用，其分压比为电容容量之倒数比，当两个电容处于串联状态时，这两个电容的损耗电阻也处于串联关态，故会使整个电容的等效损耗电阻变大，可能使耗值变的很大。
电感电感的主要作用是将电能转换为磁能并储存起，因此也可说它是一个储存磁能的元件,电厂感是利用电磁感应的原理时行工作的。
当有电流流过某一根导线时，就会在这根导线的周围产生电磁场,而这个电磁场又会对处在这个电磁场范围内的导线产生电磁感应现象，通常只由单一导线绕成的线圈会有自感作用；由一要以上导线制的线圈则有互感作用。
电感的特性与电容的特性相反,它具有阻止交流电通过而让直流电通过的特性。
直流信号通过线圈时的电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外电压的方向相反,阻碍交流的通过，所以电感的特性是通直流阻交流，信号的频率越高，线圈时其阻抗越大.当交流过电感的电流大小或方向发生改变时，电感要产生一个反向电动势来阻碍电流的变化,因此，电感两端的电流不能突变。
电感在主板中的作用，主要有滤波（电源滤波）、储能（DC-DC 变换)、人们还利用电感的特性制造了阻流、变压器、继电器等电磁元器件。
电感的识别主板中的电感有贴片电感和线绕电感两种,其中贴片电感又分贴片小功率电感和贴片大功率电感（线绕巾片电感）两类。
常见的贴片小功率电感颜色为灰黑色,电感量范围为0。
1—200UF,额定电流最高为100MA，具有磁路闭合、磁通量泄漏少、不干扰周围元器件、不易受干扰和可靠性高等到优点。
在主板中主要应用在滤波、抗干扰电路中。
线绕电感又分为色环电感和磁芯电感。
色环电感受与普通的色环电阻类似，通常用三个或四个色环来标注电感量.采用色环标注电感量的电感量的电感通常称为色环电感或色码电感,其电感量识别方法为：紧靠电感体一端的色环为第一环，露着电感体本色较多的另一端为末环.其第色环是十位数，第二色环为个位数,第三色环为应乘的倍数（单位为UH)，第四色环为误差色环,各种颜色所代表的数值如表所示:各种颜色所代表的数值颜色第一道色环第二道色环第三道色环(倍数）第四道色环（误差）黑001±20％棕1110±1％红22100±2%橙331000±3%黄4410000±4％绿55100000蓝661000000紫7710000000灰88100000000白991000000000金0.1±5％银0。
01±10%色环电感色环电阻的外形相近,使用时要注意区分，通常情况下，色环电感的外形以短粗居多,而色环电阻通常细长.磁芯电感受由线圈和磁芯组成，主要起储能作用,通常应用在主板中的DC_DC直流电压变换电路（CPU供电电路）中。
线绕电感中的线圈颜色若为金黄色，则为普通漆包线,这种漆包线在温度较高时表层绝缘容易被击穿、脱落、导致短路、线圈电感量降低等现象。
高档主板的线圈表层涂有耐高温绝缘体，颜色通常呈深红色。
晶振晶振是一种用于稳定频率和迁择频率的电子器件.晶振的识别时钟晶振：该晶振和时钟产生集成电路相连，频率为14.318MHZ,这个晶振坏后,会造成主板不能启动的故障，正常工作时,两个引脚之间的电压为1—1。
6V。
实时晶振：这个晶振和南桥芯片相连，频率为32。
768MHZ，这个晶振损坏后，会造成时间不准确或者不能启动的故障，正常工作时，两个引脚之间的电压为0。
5V左右。
声卡晶振:这个晶振和声卡芯片相连,频率为24。
568MHZ，会造成声音变质和无声的故障。
正常时，两个引脚这间的电压为1。
1—2。
1V。
网卡晶振：这个晶振和网卡芯片相连，频率为25。
000MHZ，这个晶振损坏后，会造成网卡不能工作的故障，正常工作时，两个引脚之间的电压为1.1-2。
1V。
表示字母"X"、"Y"、”G”、"Z".二极管二极管有正、负两个引脚。
正极称为阳极A，负极称阴极K，故有二极管之称。
二极管具有单向导电的特性，即电流只能从阳极流向阴极，而不能从阴极流向阳极。
当电流由阳极向阴极时，二极管呈短路关态，没有电阻,即对电流的流通毫无阻碍.反之当电流企图从阴极流向阳极时，二极管呈断路关态,具有无穷大的电阻,从而使电流无法流通。

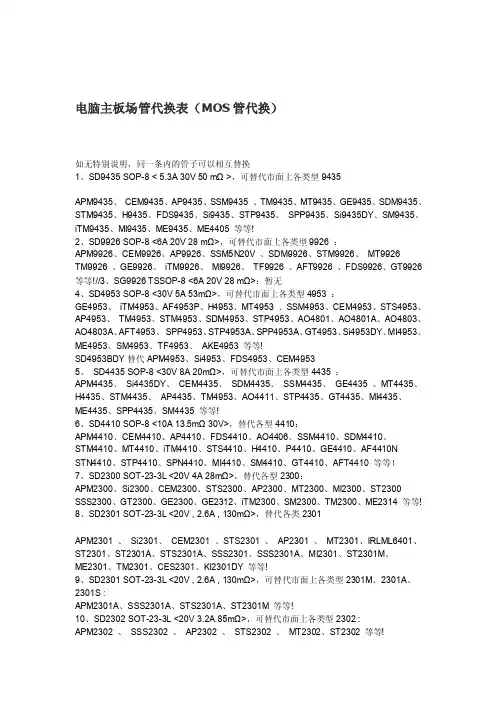

![电脑主板场管代换表[最新]](https://img.taocdn.com/s1/m/d99f8d02a9114431b90d6c85ec3a87c240288afd.png)
