笔记本电脑主板元件识别

电脑主板各部件详细图解大家知道，主板是所有电脑配件的总平台，其重要性不言而喻。

本文为电脑维修基础系列之电脑主板部件认识，下面我们就以图解的形式带你来全面了解主板。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB"基板"开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片"印刷"在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂"压合"起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢？PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。

最后，就是测试了。

测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。

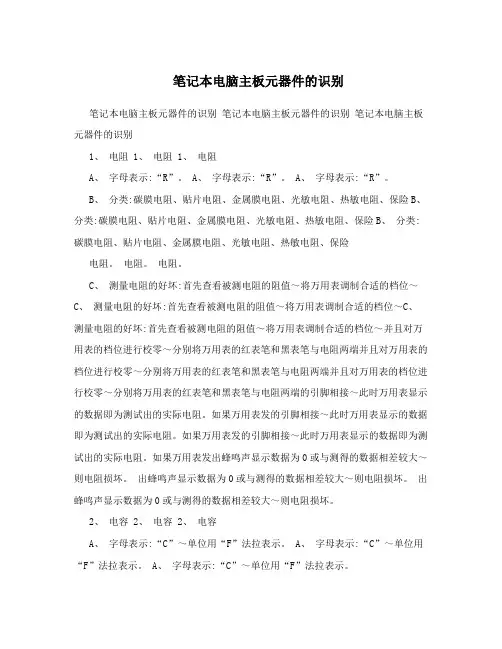

笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别笔记本电脑主板元器件的识别1、电阻 1、电阻 1、电阻A、字母表示:“R”。

A、字母表示:“R”。

A、字母表示:“R”。

B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险B、分类:碳膜电阻、贴片电阻、金属膜电阻、光敏电阻、热敏电阻、保险电阻。

电阻。

电阻。

C、测量电阻的好坏:首先查看被测电阻的阻值～将万用表调制合适的档位～C、测量电阻的好坏:首先查看被测电阻的阻值～将万用表调制合适的档位～C、测量电阻的好坏:首先查看被测电阻的阻值～将万用表调制合适的档位～并且对万用表的档位进行校零～分别将万用表的红表笔和黑表笔与电阻两端并且对万用表的档位进行校零～分别将万用表的红表笔和黑表笔与电阻两端并且对万用表的档位进行校零～分别将万用表的红表笔和黑表笔与电阻两端的引脚相接～此时万用表显示的数据即为测试出的实际电阻。

如果万用表发的引脚相接～此时万用表显示的数据即为测试出的实际电阻。

如果万用表发的引脚相接～此时万用表显示的数据即为测试出的实际电阻。

如果万用表发出蜂鸣声显示数据为0或与测得的数据相差较大～则电阻损坏。

出蜂鸣声显示数据为0或与测得的数据相差较大～则电阻损坏。

出蜂鸣声显示数据为0或与测得的数据相差较大～则电阻损坏。

2、电容 2、电容 2、电容A、字母表示:“C”～单位用“F”法拉表示。

A、字母表示:“C”～单位用“F”法拉表示。

A、字母表示:“C”～单位用“F”法拉表示。

B、定义:由两片金属膜,阴极和阳极,紧靠～中间用绝缘材料隔开组成的B、定义:由两片金属膜,阴极和阳极,紧靠～中间用绝缘材料隔开组成的B、定义:由两片金属膜,阴极和阳极,紧靠～中间用绝缘材料隔开组成的原件。

原件。

原件。

C、电容容量的大小就是表示能贮存电能的大小～电容对交流信号的阻碍作C、电容容量的大小就是表示能贮存电能的大小～电容对交流信号的阻碍作C、电容容量的大小就是表示能贮存电能的大小～电容对交流信号的阻碍作用称为容抗。

1讲电脑主板电子原件介绍电脑主板是电子设备中最重要的一个部件，它起着连接各个硬件设备和提供电源与信号传输的作用。

它由多个电子原件组成，这些原件共同协调运作，使电脑系统能够正常工作。

接下来，我将介绍一些常见的电脑主板电子原件。

1.CPU插槽：CPU插槽是主板上用于安装CPU的接口，不同的主板会有不同的插槽类型，以适应不同类型的CPU。

这个插槽通常由针脚和卡槽组成，确保CPU与主板之间的稳定连接。

CPU插槽还负责传输电源和数据信号。

2.内存插槽：内存插槽是主板上用于安装内存条的接口。

它通常有多个插槽，以支持多条内存的安装。

内存插槽可以是DIMM（双列接插模块）或者是SODIMM（小型双列接插型模块）类型。

内存插槽也负责传输电源和数据信号。

3.显卡插槽：显卡插槽被用来插入显卡，用于处理图形和视频信号。

显卡插槽通常是PCI Express x16插槽，可以传输高速数据和电源供应。

它们还可以支持多个显卡进行交叉配置，以提供更好的图形性能。

4.扩展插槽：扩展插槽用于安装其他扩展卡，如声卡、网卡、USB插槽等。

常见的扩展插槽类型有PCI、PCI Express和AGP。

这些插槽提供了额外的接口和功能，以满足用户个性化需求。

5.BIOS芯片：BIOS芯片是一块存储芯片，主板上的BIOS程序存储在其中。

BIOS （基本输入输出系统）是用于启动计算机和初始化硬件的固件。

当计算机启动时，BIOS芯片将读取并执行存储在其中的代码，以确保计算机的正常运行。

近代的主板上也有UEFI固件取代传统的BIOS。

6.南北桥芯片：南北桥芯片是主板上的两个重要芯片组，分别用于处理不同的功能。

北桥芯片负责与CPU和内存进行通信，而南桥芯片则负责与其他硬件设备进行通信，例如USB接口、SATA接口、以太网接口等。

这些芯片组起到了桥梁的作用，协调数据传输和控制信号流动。

7.电源插口：电源插口用于连接电源线，向主板和其他硬件组件提供电力所需。

电脑主板各部件详细图解（下）11.BIOS及电池BIOS(BASIC INPUT/OUTPUTSYSTEM) 基本输入输出系统是一块装入了启动和自检程序的EPROM或EEPROM集成块。

实际上它是被固化在计算机ROM(只读存储器)芯片上的一组程序，为计算机提供最低级的、最直接的硬件控制与支持。

除此而外，在BIOS芯片附近一般还有一块电池组件，它为BIOS提供了启动时需要的电流。

常见BIOS芯片的识别主板上的ROMBIOS芯片是主板上唯一贴有标签的芯片，一般为双排直插式封装(DIP)，上面一般印有“BIOS”字样，另外还有许多PLCC32封装的BIOS。

早期的BIOS多为可重写EPROM芯片，上面的标签起着保护BIOS内容的作用，因为紫外线照射会使EPROM内容丢失，所以不能随便撕下。

现在的ROM BIOS多采用Flash ROM( 可擦可编程只读存储器)，通过刷新程序，可以对Flash ROM进行重写，方便地实现BIOS升级。

目前市面上较流行的主板BIOS主要有Award BIOS、AMI BIOS、Phoenix BIOS三种类型。

AwardBIOS是由AwardSoftware公司开发的BIOS产品，在目前的主板中使用最为广泛。

AwardBIOS功能较为齐全，支持许多新硬件，目前市面上主机板都采用了这种BIOS。

AMI BIOS是AMI公司出品的BIOS系统软件，开发于80年代中期，它对各种软、硬件的适应性好，能保证系统性能的稳定，在90年代后AMIBIOS应用较少；Phoenix BIOS是Phoenix公司产品，Phoenix BIOS多用于高档的原装品牌机和笔记本电脑上，其画面简洁，便于操作，现在Phoenix已和Award公司合并，共同推出具备两者标示的BIOS产品。

12.机箱前置面板接头机箱前置面板接头是主板用来连接机箱上的电源开关、系统复位、硬盘电源指示灯等排线的地方。

一般来说，ATX结构的机箱上有一个总电源的开关接线(PowerSW)，其是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭。

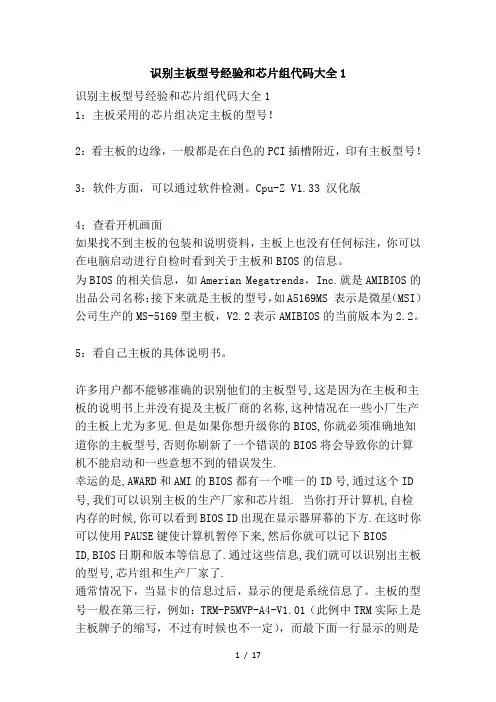

识别主板型号经验和芯片组代码大全1识别主板型号经验和芯片组代码大全11：主板采用的芯片组决定主板的型号！2：看主板的边缘，一般都是在白色的PCI插槽附近，印有主板型号！3：软件方面，可以通过软件检测。

Cpu-Z V1.33 汉化版4；查看开机画面如果找不到主板的包装和说明资料，主板上也没有任何标注，你可以在电脑启动进行自检时看到关于主板和BIOS的信息。

为BIOS的相关信息，如Amerian Megatrends，Inc.就是AMIBIOS的出品公司名称；接下来就是主板的型号，如A5169MS 表示是微星（MSI）公司生产的MS-5169型主板，V2.2表示AMIBIOS的当前版本为2.2。

5：看自己主板的具体说明书。

许多用户都不能够准确的识别他们的主板型号,这是因为在主板和主板的说明书上并没有提及主板厂商的名称,这种情况在一些小厂生产的主板上尤为多见.但是如果你想升级你的BIOS,你就必须准确地知道你的主板型号,否则你刷新了一个错误的BIOS将会导致你的计算机不能启动和一些意想不到的错误发生.幸运的是,AWARD和AMI的BIOS都有一个唯一的ID号,通过这个ID 号,我们可以识别主板的生产厂家和芯片组. 当你打开计算机,自检内存的时候,你可以看到BIOS ID出现在显示器屏幕的下方.在这时你可以使用PAUSE键使计算机暂停下来,然后你就可以记下BIOSID,BIOS日期和版本等信息了.通过这些信息,我们就可以识别出主板的型号,芯片组和生产厂家了.通常情况下，当显卡的信息过后，显示的便是系统信息了。

主板的型号一般在第三行，例如：TRM-P5MVP-A4-V1.01（此例中TRM实际上是主板牌子的缩写，不过有时候也不一定），而最下面一行显示的则是主板的主要信息，例如：07/30/1998/-VP3-586B-W877-2A5LETGAC-00，其中W877是主板采用的I/O芯片型号，接下来的2A5LETGAC才是最重要的信息显示，2A5LE代表主板采用的是VIA Apollo MVP3芯片组，TG是主板厂商代码，此处代表Tekram（建邦），至于AC则代表主板型号。

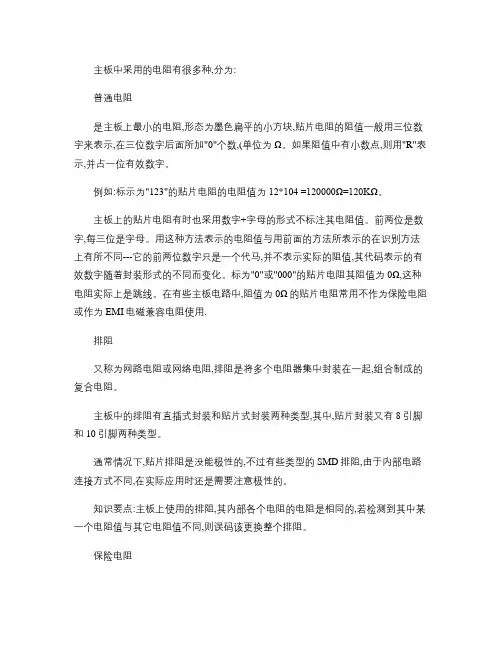

主板中采用的电阻有很多种,分为:普通电阻是主板上最小的电阻,形态为墨色扁平的小方块,贴片电阻的阻值一般用三位数字来表示,在三位数字后面所加"0"个数,(单位为Ω。

如果阻值中有小数点,则用"R"表示,并占一位有效数字。

例如:标示为"123"的贴片电阻的电阻值为12*104 =120000Ω=120KΩ。

主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。

前两位是数字,每三位是字母。

用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同---它的前两位数字只是一个代马,并不表示实际的阻值,其代码表示的有效数字随着封装形式的不同而变化。

标为"0"或"000"的贴片电阻其阻值为0Ω,这种电阻实际上是跳线。

在有些主板电路中,阻值为0Ω的贴片电阻常用不作为保险电阻或作为EMI电磁兼容电阻使用.排阻又称为网路电阻或网络电阻,排阻是将多个电阻器集中封装在一起,组合制成的复合电阻。

主板中的排阻有直插式封装和贴片式封装两种类型,其中,贴片封装又有8引脚和10引脚两种类型。

通常情况下,贴片排阻是没能极性的,不过有些类型的SMD排阻,由于内部电路连接方式不同,在实际应用时还是需要注意极性的。

知识要点:主板上使用的排阻,其内部各个电阻的电阻是相同的,若检测到其中某一个电阻值与其它电阻值不同,则误码该更换整个排阻。

保险电阻又名熔断电阻,保险电阻在电路中起着保险丝和电阻的双重作用,主要应用在电源出电路中,保险电阻的阻值一般较小(几欧至几十欧姆,功率也较小(1/8--1w。

主板上常用的有贴片保险电阻和大功率直插式保险电阻,贴片保险电阻的顏色通常为绿色或灰色,表面标有白色的数字"000"或额定电流值。

主板上常用的大功率直插式保险电阻,一般用一个色环来标注它的额定阻值和额定的电流。

大功率直插式保险电阻上不同色不表示的阻值,大功率直插式保险电阻不同色环表示的阻值顏色阻值(Ω功率(W电流(A黑色 10 1/4 3.0红色 2.2 1/4 3.5白色 1 1/4 2.8热敏电阻在主板上,热敏电阻主要用来测试CPU的温度和机箱内部温度,通常位物Socket 槽内或主板边缘,有的形如贴片电阻,有的外形像一个"小球",一般采用直立式封装。

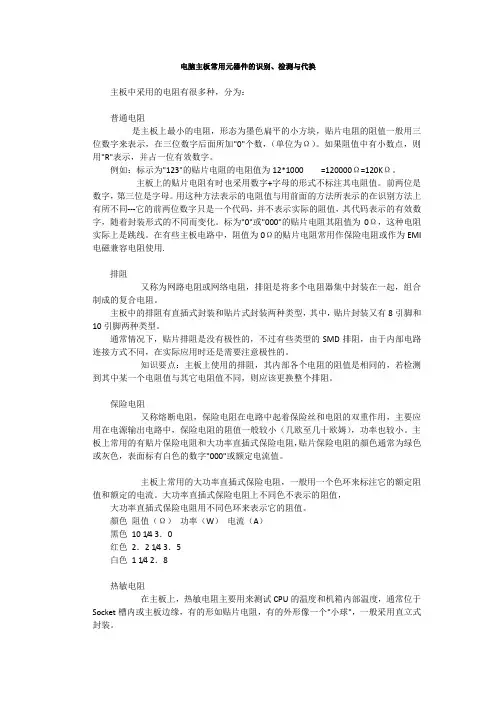

电脑主板常用元器件的识别、检测与代换主板中采用的电阻有很多种，分为：普通电阻是主板上最小的电阻，形态为墨色扁平的小方块，贴片电阻的阻值一般用三位数字来表示，在三位数字后面所加"0"个数，（单位为Ω）。

如果阻值中有小数点，则用"R"表示，并占一位有效数字。

例如：标示为"123"的贴片电阻的电阻值为12*1000=120000Ω=120KΩ。

主板上的贴片电阻有时也采用数字+字母的形式不标注其电阻值。

前两位是数字，第三位是字母。

用这种方法表示的电阻值与用前面的方法所表示的在识别方法上有所不同---它的前两位数字只是一个代码，并不表示实际的阻值，其代码表示的有效数字，随着封装形式的不同而变化。

标为"0"或"000"的贴片电阻其阻值为0Ω，这种电阻实际上是跳线。

在有些主板电路中，阻值为0Ω的贴片电阻常用作保险电阻或作为EMI 电磁兼容电阻使用.排阻又称为网路电阻或网络电阻，排阻是将多个电阻器集中封装在一起，组合制成的复合电阻。

主板中的排阻有直插式封装和贴片式封装两种类型，其中，贴片封装又有8引脚和10引脚两种类型。

通常情况下，贴片排阻是没有极性的，不过有些类型的SMD排阻，由于内部电路连接方式不同，在实际应用时还是需要注意极性的。

知识要点：主板上使用的排阻，其内部各个电阻的阻值是相同的，若检测到其中某一个电阻值与其它电阻值不同，则应该更换整个排阻。

保险电阻又称熔断电阻，保险电阻在电路中起着保险丝和电阻的双重作用，主要应用在电源输出电路中，保险电阻的阻值一般较小（几欧至几十欧姆），功率也较小。

主板上常用的有贴片保险电阻和大功率直插式保险电阻，贴片保险电阻的顏色通常为绿色或灰色，表面标有白色的数字"000"或额定电流值。

主板上常用的大功率直插式保险电阻，一般用一个色环来标注它的额定阻值和额定的电流。

常用主板元件识别BENMA品管部LCD HOME论坛-目录主板知识简要介绍2-8常用元件分类9-10电阻11-15电容16-18电感19IC 20-23 连接器24-27 二极体及电晶体28-31 机构类及其它31-33LCD HOME论坛LCD HOME 论坛 CPU SOCKETPCIheatsink&North bridgeAGPDIM MCMOS batteryBIOSSouthbridge20PIN powerISAAUDI OBIDE FLOPP Y主板常用术语缩写介绍CPU:Central Processing Unit 中央处理器HDD:Hard Disk Drive 硬盘驱动器FDD:Floppy Disk Drive 软驱CD-ROM:Compact Disc-Read Only Memory 即紧密只读光盘存储器，简称光驱BIOS:Basic Input and Output System 基本输入输出系统USB:Universal Serial Bus通用串行总线PCI:Peripheral Component Interconnect 外部组件互连ISA:Industry Standard Architecture工业标准体系结构IDE:Integrated Dual Channel Enhanced 集成驱动电子设备LCD HOME论坛主板常用术语缩写介绍 CMOS:Complementary Metal Oxide Semiconductor 互补金属氧化物半导体存储器NIC:Network Interface Card 网卡MAC:Media Access ControlAGP:Accelerated Graphics Port 加速图形端口DIMM:Dual Inline Memory Module 双线记忆体模组 CRT:Cathode Ray Tube 阴极射线管LCD:Liquid Crystal Display 液晶显示COM:Communication 通讯Switch :开关FAN: 风扇Power:电源Battery :电池LCD HOME论坛LCD HOME 论坛北桥：就是主板上离CPU 最近的一块芯片，负责与CPU 的联系并控制内存、AGP 、PCI 数据在北桥内部传输南桥：主板上的一块芯片，主要负责I/O 接口以及IDE 设备的控制等芯片组（Chipset ）：是构成主板电路的核心。

如何识别常用元器件?一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示 47×100Ω（即4.7K）； 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色 / x0.01 ±10金色 / x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

v1.0 可编辑可修改一、主板图解一块主板主要由线路板和它上面的各种元器件组成1.线路板PCB印制电路板是所有电脑板卡所不可或缺的东东。

它实际是由几层树脂材料粘合在一起的，内部采用铜箔走线。

一般的PCB线路板分有四层，最上和最下的两层是信号层，中间两层是接地层和电源层，将接地和电源层放在中间，这样便可容易地对信号线作出修正。

而一些要求较高的主板的线路板可达到6-8层或更多。

主板(线路板)是如何制造出来的呢PCB的制造过程由玻璃环氧树脂(GlassEpoxy)或类似材质制成的PCB“基板”开始。

制作的第一步是光绘出零件间联机的布线，其方法是采用负片转印(Subtractivetransfer)的方式将设计好的PCB线路板的线路底片“印刷”在金属导体上。

这项技巧是将整个表面铺上一层薄薄的铜箔，并且把多余的部份给消除。

而如果制作的是双面板，那么PCB的基板两面都会铺上铜箔。

而要做多层板可将做好的两块双面板用特制的粘合剂“压合”起来就行了。

接下来，便可在PCB板上进行接插元器件所需的钻孔与电镀了。

在根据钻孔需求由机器设备钻孔之后，孔璧里头必须经过电镀(镀通孔技术，Plated-Through-Hole technology，PTH)。

在孔璧内部作金属处理后，可以让内部的各层线路能够彼此连接。

在开始电镀之前，必须先清掉孔内的杂物。

这是因为树脂环氧物在加热后会产生一些化学变化，而它会覆盖住内部PCB层，所以要先清掉。

清除与电镀动作都会在化学过程中完成。

接下来，需要将阻焊漆(阻焊油墨)覆盖在最外层的布线上，这样一来布线就不会接触到电镀部份了。

然后是将各种元器件标示网印在线路板上，以标示各零件的位置，它不能够覆盖在任何布线或是金手指上，不然可能会减低可焊性或是电流连接的稳定性。

此外，如果有金属连接部位，这时“金手指”部份通常会镀上金，这样在插入扩充槽时，才能确保高品质的电流连接。

最后，就是测试了。

测试PCB是否有短路或是断路的状况，可以使用光学或电子方式测试。

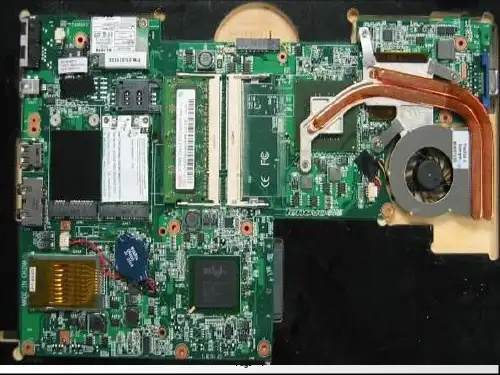

第1课笔记本板号的识别、笔记本元件识别一、笔记本整体介绍 A B C D壳（现在很多机器拆机，先拆D壳）二、笔记本部件介绍1、PCB（未安装元件）安装元件后PCBA(迹线、过线孔“不要用力插”、测试点“进水机注意氧化两头断开状态”、印刷等)注：联想G470 G480“开关板断线”等进水机容易氧化发黑注：过线孔断线，可以注射导电银漆可以修复一部分”修好了以后再上点绿油固化”主板过线孔三、PCB丝印-板号1、目前笔记本的主要由台湾企业代工。

规模最大的几家有广达（QUANTA）“HP 联想等比较多”仁宝（COMPAL）“联想比较多”纬创（WISTRON）“宏基HP DELL 联想IBM等比较多”、英业达（INVENTEC）“HP和东芝代工比较多”、和硕联合（PEGATRON）。

这几家代工厂占据了全球半数以上的出货量。

二线代工厂有神达（MITAC）、蓝天（CLEVO）“清华同方、海尔、神舟、代工外星人游戏机等”、微星（MSI）、伟创力（FLEXTRONICS）、富士康（FOXCONN）”SONY 苹果DELL”、精英ECS）、顶星（TOPSTAR）。

韩国的三星早年也从事笔记本代工业，但是现在已退出代工领域，主做自家品牌。

环隆电气（USI）是IBM T系列的主力代工商，但它只负责STM（现面贴装）2、笔记本代工有OEM和ODM之别，OEM是指设计由品牌商自已设计完成，代工厂只负责按单生产。

采用这种模式的有苹果、联想THINKPAD.因为成本偏高，目前采用这种模式的品牌已经不多。

ODM指设计和生产都由代工厂来完成，这种模式是目前的主流注：新企业联宝“联想和仁宝合资的企业”NM-A开头 NM-A310等1、广达（QUANTA）一般以DA0或DA开头，MB之前“DA0或DA”之后的为板号REV板本号2、仁宝（COMPAL）、联宝（LCFC）仁宝一般以LA开头联宝NM-A开头3、伟创 (WISTRON) 有白框，有数字，有字母（以前数字就是板号，现在搜索资料MB前的字母）注：实际维修中搜索图纸就搜索字母，搜索点位就搜索数字注：搜索数字的时候后缀也要相同的PDF才有用4、华硕 M B前面的为板号K43SV MAIN BOARD注：华硕主板一般找不到PDF图纸，但一般可以找到点位图“找点位图时版本号要一样，不然不一样”5、和硕联合（PEGATRON）“一般可以找到PDF图纸点位图部分可以用华硕的点位图软件打开”6、英业达（IVNENTEC）一长串6050A 后面就是板号如：6050A2030501-MB-A05 搜索20305017、苹果苹果板号820开头，很好识别8、SONY/富士康（FOXCONN）MS后面为板号MBX-155（SONY内部板号）SONY一般双板号“SONY一般广达或富士康代工比较多”9、三星的板号一般BA41开头三星的板号搜索不到资料时，看一下板上还有没有其它同型标注注:新机器搜索PETRONAS-D-14E “三星的板号，有三个地方可以搜索，依依排除 BA41 上面左边等”10、微星一般MS-5位数为板号11、蓝天一般是6-71开头，后面接着就是板号注：JP有的是接口 JP还有的是跳线点“还有的叫PAD”注：有的元件标识的很远，找不到可以找字母 B或什么的笔记本元件的识别：显存：一般是2 4 8个，不会是单独的一个显存（台式机AMD的桥集成显卡，旁边可能会挂一个显存颗粒样的东西）注：显存有普通显存和加速颗粒（6X以上的机可以独显改集显，6X以下的部分可以改不是很好改）MINIPCIE插槽：老机器可以插网卡，新机器还可以插蓝牙或扩展其它的设备（有的还可以插诊断卡，不是所有“要看有没有挂LPC总线“）注：EC FWH EC的固件BIOS芯片 FLASH ROM 桥的BIOS芯片NFC近场通讯（刷卡式）。

要通过主板上的丝印大致判断元件类型，先来认识几个英文单词：电阻Resistor电容：Capacity电感：Inductance二极管：Diode三极管：triode场管：field effect transistorFET主板上元件的标识也有一定的规律可循：1、电阻的标识含字母“R”此外还有热敏电阻用 RT 或 RH 开头去标识。

2、电容的标识含字母“C”3、电感的标识含字母“L”4、二极管的标识含字母“D”（1）上图中 PD25、PD26 是单二极管，利用二极管正向导通特性，用二极体档位（万用表为：FLUKE15B 下文同）在主板上测得导通值为：228，取下元件测得值为：260仔细观察主板上 PD22 的第 1 脚与第 2 脚相连，故其也为单二极管。

在线测得导通值为 125，取下测得 133（2） PD34 为双二极管。

其内部构造可能有以下几种情况：A B C用二极体档在线测量时，用黑红表笔分别接触任意两脚，六次测量中，均有读数。

看来此时在线测量是不准确的。

要么元件损坏，要么万用表上的读数受到了外围电路的影响。

取下 D34，六次测量中，有两次有读数：当红笔接 3 脚，黑笔接 1 脚时，读数为 557；当红笔接 2 脚，黑笔接 3 脚时，读数为 553。

根据二极管的正向导通特性可知，此双二极管属于“首尾相连”型，即为 A 型（3）上图中双二极 PD30、PD40 在线是可以测量出其类型的，分别为 B 型、A 型。

5、主板上的三极管和场效应管的标识含有字母“Q”此部分的反面有一电源管理芯片 MAX1999，它控制着两路 PWM 电路。

结合主板上的锡箔走线可以判定此为一路 PWM 电路的一部分，PQ154、PQ155 分别是上下管，且为单MOS 管。

分别取下 PQ154、PQ155，用黑红表笔交替测量 D、S 极。

当红表笔接 S 极，黑表笔接D 极时，均有读数：上管读数为 510，下管读数为 189。
