fluke绝缘电阻测量仪说明书

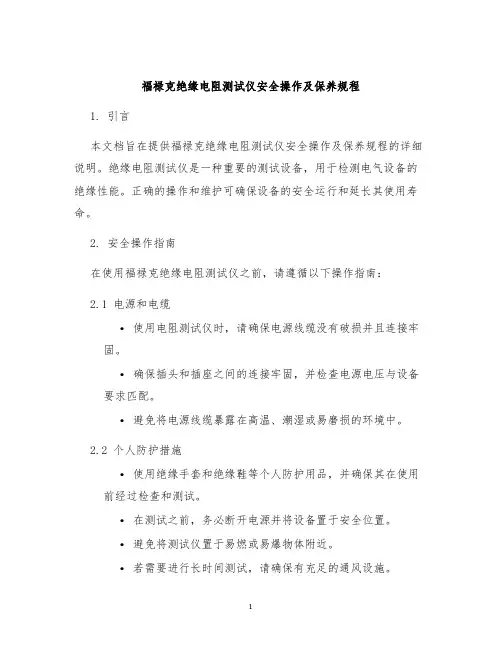

福禄克绝缘电阻测试仪安全操作及保养规程1. 引言本文档旨在提供福禄克绝缘电阻测试仪安全操作及保养规程的详细说明。

绝缘电阻测试仪是一种重要的测试设备，用于检测电气设备的绝缘性能。

正确的操作和维护可确保设备的安全运行和延长其使用寿命。

2. 安全操作指南在使用福禄克绝缘电阻测试仪之前，请遵循以下操作指南：2.1 电源和电缆•使用电阻测试仪时，请确保电源线缆没有破损并且连接牢固。

•确保插头和插座之间的连接牢固，并检查电源电压与设备要求匹配。

•避免将电源线缆暴露在高温、潮湿或易磨损的环境中。

2.2 个人防护措施•使用绝缘手套和绝缘鞋等个人防护用品，并确保其在使用前经过检查和测试。

•在测试之前，务必断开电源并将设备置于安全位置。

•避免将测试仪置于易燃或易爆物体附近。

•若需要进行长时间测试，请确保有充足的通风设施。

2.3 设备操作•在使用前，请浏览并熟悉福禄克绝缘电阻测试仪的用户手册。

•在测试之前，应先检查设备是否正常工作，并保证操作界面清洁整齐。

•注意测试仪的测试范围，不要超出其额定范围以免损坏设备或造成人身伤害。

2.4 测试对象•在进行绝缘电阻测试之前，确保被测设备已断电并在安全状态下。

•被测设备应除去通电线缆，并通过独立的线路进行测试以确保准确性。

•避免测试设备过大，以免对设备和测试仪造成损害。

3. 保养规程适当的保养可确保绝缘电阻测试仪的性能和可靠性，延长其使用寿命。

以下是一些保养规程建议：3.1 周期性清洁•定期清洁绝缘电阻测试仪的外壳和按钮，使用干净的布进行擦拭。

•避免使用酒精或酸性清洁剂，以防损坏设备表面。

3.2 温度和湿度控制•绝缘电阻测试仪应存放在干燥、通风的环境中，避免暴露在高温、潮湿的环境中。

•长时间不使用时，应将设备存放在干燥的地方。

3.3 定期校验和维修•建议定期对绝缘电阻测试仪进行校验和维修，以确保其准确性和稳定性。

•在校验和维修期间，应由专业人员进行操作，确保设备能够正常工作。

4. 总结本文档详细介绍了福禄克绝缘电阻测试仪的安全操作和保养规程。

绝缘电阻测试仪操作作业指导书一.操作说明1-1.连接供电电源，本仪器电源要求220V±10%.50HZ；1-2.连接测试线，将被测电阻接到仪器后面测试端，对有极性要求的被测物应注意正负极性，屏蔽线层接到接地端；1-3.打开电源，这时仪器前面板两个窗口亮，电阻窗口显示溢出标记“1”，时间窗口显示“00”，测试前仪器应预热15分钟（如图所示）1-4.选择参数，测试电压.量程先选定；（如图所示）1-5.如果需要报警，则请按下“设置/测试”状态转换键，然后下启动键，这时测试灯亮，用小螺丝刀缓缓调节“预置调节”旋钮，看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。

最后按“复位”键，弹出“设置/测试”状态转换键按下“报警/不报警”转换键；（如图所示）1-6.如果要求定时测试，则按下“定时”键，然后拔“定时置数”拔码，使得时间显示数符合要求；（如图所示）1-7.开始测试，按“启动”键，测试灯亮，时间开始倒计时，测试端有高压输出，仪器进入测试状态，前面右窗口显示绝缘电阻值（警告：测试时人手请勿接触被测物）；（如图所示）1-8.终止测试，在测试时按一下“复位”键，则终止测试。

在报警状态下，如果被测物绝缘状态不好，此时仪器会自动终止测试，同时报警灯亮，并有长声提示；（如图所示）1-9.如果量程或电压选择不当（太大），则进入测试时有间断声提示，同时电阻窗口显示数值也不能用。

如果量程选的太小，则电阻窗口显示溢出标记“1”；二.安全警告事项2-1.未经培训合格人员，不能随意调节该仪器参数；2-2.请勿在腐蚀性环境中使用本仪器（不要在含有腐蚀性液体或气体的地方使用本产品，否则将本产品造成伤害）；2-3.请勿在爆炸性环境下操作（不在存放易爆品的地方使用本产品，否则可能危及人身安全）；2-4.请勿在严重粉尘环境下使用（本仪器内有高电压发生器件，在量粉尘会影响绝缘和散热效果）；2-5.采用标准的电源插座（采用单相250V/10A三级标准电源插座，其接地极必须与地线相连接！）；2-6.供电电源（打开是源前确保供电电源电压与额定电压相符，本仪器使用的电源标准为AC220±10%.50HZ）2-7.保险丝（为了避免火灾及发生事故，请使用标准保险丝【5A】，更换保险丝前，请切断电源和负载，勿用不符合要求的保险丝或短接保险丝管座！）2-8.，由于测试电路输出电压有上百伏或上午伏，因此测试操作要非常小心，一旦开始测试，人手绝对不能接触测试回路，也不要短路，绝对禁止在带电的电路或设备上使用本仪器。

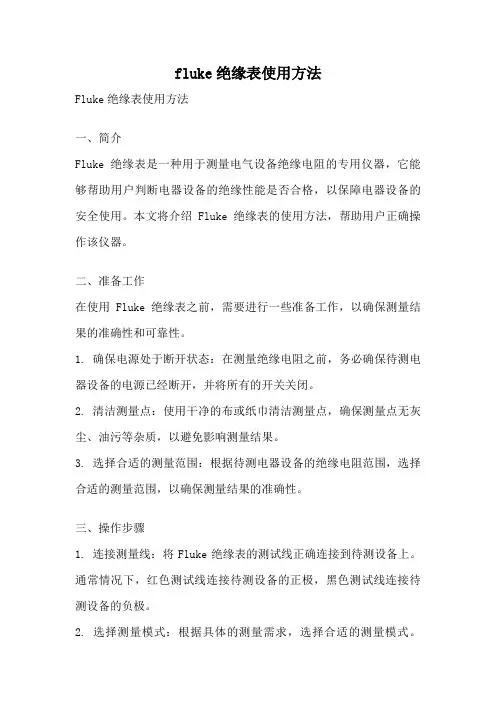

fluke绝缘表使用方法Fluke绝缘表使用方法一、简介Fluke绝缘表是一种用于测量电气设备绝缘电阻的专用仪器，它能够帮助用户判断电器设备的绝缘性能是否合格，以保障电器设备的安全使用。

本文将介绍Fluke绝缘表的使用方法，帮助用户正确操作该仪器。

二、准备工作在使用Fluke绝缘表之前，需要进行一些准备工作，以确保测量结果的准确性和可靠性。

1. 确保电源处于断开状态：在测量绝缘电阻之前，务必确保待测电器设备的电源已经断开，并将所有的开关关闭。

2. 清洁测量点：使用干净的布或纸巾清洁测量点，确保测量点无灰尘、油污等杂质，以避免影响测量结果。

3. 选择合适的测量范围：根据待测电器设备的绝缘电阻范围，选择合适的测量范围，以确保测量结果的准确性。

三、操作步骤1. 连接测量线：将Fluke绝缘表的测试线正确连接到待测设备上。

通常情况下，红色测试线连接待测设备的正极，黑色测试线连接待测设备的负极。

2. 选择测量模式：根据具体的测量需求，选择合适的测量模式。

Fluke绝缘表通常提供多种测量模式，如直流绝缘电阻测量、交流绝缘电阻测量、极化指数测量等。

3. 设置测量参数：根据待测设备的特性，设置合适的测量参数。

常见的测量参数包括测试电压、测试时间等。

4. 开始测量：按下绝缘表上的测量按钮，开始进行测量。

在测量过程中，绝缘表会输出测量结果，并显示在仪器的屏幕上。

5. 分析测量结果：根据测量结果，对待测设备的绝缘性能进行评估。

通常情况下，绝缘电阻的数值越大，说明待测设备的绝缘性能越好。

6. 记录测量数据：将测量结果记录下来，以备后续分析和参考。

可以使用笔记本、电脑等工具记录测量数据，并标注相关信息，如测量日期、测量时间、测量位置等。

四、注意事项1. 使用Fluke绝缘表时，务必遵循相关的安全操作规程，保证自身和他人的安全。

2. 在进行绝缘电阻测量时，应尽量避免在潮湿、多尘等环境中操作，以免影响测量结果。

3. 在测量过程中，应保持仪器和测量线的清洁，避免污染和损坏。

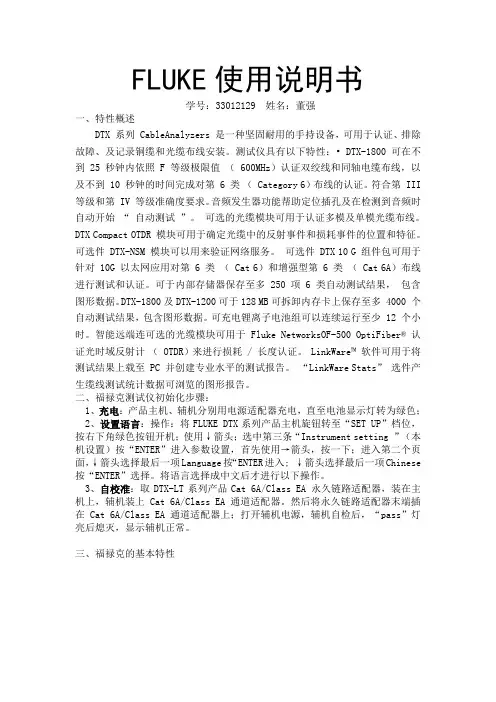

FLUKE使用说明书学号：33012129 姓名：董强一、特性概述DTX 系列 CableAnalyzers 是一种坚固耐用的手持设备，可用于认证、排除故障、及记录铜缆和光缆布线安装。

测试仪具有以下特性：• DTX-1800 可在不到 25 秒钟内依照 F 等级极限值（ 600MHz）认证双绞线和同轴电缆布线，以及不到 10 秒钟的时间完成对第 6 类（ Category 6）布线的认证。

符合第 III 等级和第 IV 等级准确度要求。

音频发生器功能帮助定位插孔及在检测到音频时自动开始“自动测试”。

可选的光缆模块可用于认证多模及单模光缆布线。

DTX Compact OTDR 模块可用于确定光缆中的反射事件和损耗事件的位置和特征。

可选件 DTX-NSM 模块可以用来验证网络服务。

可选件 DTX 10 G 组件包可用于针对 10G 以太网应用对第 6 类（ Cat 6）和增强型第 6 类（ Cat 6A）布线进行测试和认证。

可于内部存储器保存至多 250 项 6 类自动测试结果，包含图形数据。

DTX-1800及DTX-1200可于128 MB可拆卸内存卡上保存至多 4000 个自动测试结果，包含图形数据。

可充电锂离子电池组可以连续运行至少 12 个小时。

智能远端连可选的光缆模块可用于 Fluke NetworksOF-500 OptiFiber® 认证光时域反射计（ OTDR）来进行损耗 / 长度认证。

LinkWare™软件可用于将测试结果上载至 PC 并创建专业水平的测试报告。

“LinkWare Stats”选件产生缆线测试统计数据可浏览的图形报告。

二、福禄克测试仪初始化步骤：1、充电：产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将FLUKE DTX系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。

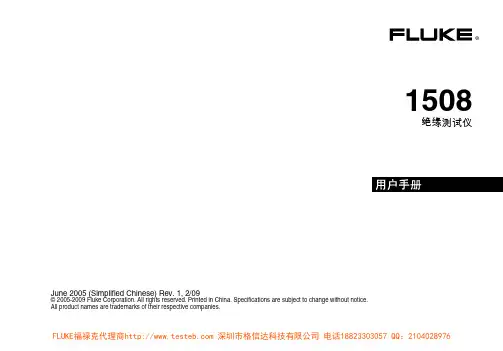

®1508绝缘测试仪June 2005 (Simplified Chinese) Rev. 1, 2/09© 2005-2009 Fluke Corporation. All rights reserved. Printed in China. Specifications are subject to change without notice.All product names are trademarks of their respective companies.有限担保和有限责任Fluke 担保在正常使用和保养的情况下，其产品没有材料和工艺上的缺陷。

担保期为从购买产品之日起的一年内。

部件、产品修理和服务的担保期限为 90 天。

本担保仅限于 Fluke 授权零售商的原购买人或最终用户，并且不适用于一次性电池、电缆接头、电缆绝缘转换接头或 Fluke 认为由于误用、改装、疏忽、污染及意外或异常操作或处理引起的任何产品损坏。

Fluke担保软件能依照功能规格正常运行 90 天，并且软件是记录在无缺陷的媒介上。

Fluke 并不担保软件毫无错误或在运行中不会中断。

Fluke 授权的零售商应仅对最终用户就新的和未使用的产品提供本担保，但无权代表Fluke 公司提供额外或不同的担保。

只有通过 Fluke授权的销售店购买的产品或者买方已经按适用的国际价格付款才能享受 Fluke 的担保支持。

在一国购买的产品需在他国修理时，Fluke有权向买方要求负担重大修理/零件更换费用。

Fluke 的担保为有限责任，由 Fluke 决定是否退还购买金额、免费修理或更换在担保期间退还 Fluke 授权服务中心的故障产品。

如需要保修服务，请与您就近的 Fluke 授权服务中心联系，获得退还授权信息； 然后将产品寄至服务中心，并附上产品问题描述，同时预付运费和保险费（目的地离岸价格）。

Fluke 不承担运送途中发生的损坏。

绝缘电阻测试仪使用说明
一、绝缘电阻测试仪的基本原理与结构
绝缘电阻测试仪的主要结构由电源部分、显示部分和测量部分组成。

电源部分为测试仪提供工作所需的电源，显示部分用于显示测试结果，测量部分则是通过电源提供的直流电压在被测设备的绝缘体上施加电压并测量所流过的电流。

二、绝缘电阻测试仪的使用方法
1.打开电源开关，接通电源，确保电源电压符合仪器的工作要求。

2.检查测试仪上的安全保护装置是否正常，如保险丝是否完好，若发现异常及时更换。

3.根据被测设备的额定电压选择适当的测试电压，并将测试电压拨到相应位置。

4.将测试引线与被测设备的绝缘体接触良好，确保引线的绝缘性能良好，不与其他导体相接触。

5.按下仪器上的测试按钮，开始测试。

6.等待测试结束后，读取测试结果并记录下来。

有些绝缘电阻测试仪还会直接显示测试结果，方便操作人员判断测试是否合格。

7.测试完毕后，关闭电源开关。

三、绝缘电阻测试仪的注意事项
1.在测试过程中要确保被测设备处于断电状态，以避免电气设备损坏和人身伤害。

2.使用测试引线时要注意绝缘性能，确保引线本身不影响测试结果，
同时避免与其他导体相接触，以免影响测试。

3.在选择测试电压时要根据被测设备的额定电压选择合适的测试电压，以免过高或过低的测试电压导致测试结果不准确。

4.在测试前要检查仪器上的安全保护装置，确保测试过程中的安全。

5.在测试过程中要注意保持清洁和干燥的环境，以免测试结果受到其
他因素的影响。

6.长时间不使用绝缘电阻测试仪时，应将其存放在干燥、通风良好的
场所，避免受潮或受灰尘污染。

绝缘电阻测试仪使用说明书一、操作方法（500V，≥30MΩ）1、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，预热10分钟，即可正常测试。

2、选择好适当的测试电压（500V）。

3、注意“TEST”灯是否处于熄灭状态，确保接线柱上不带电，接上被测件，按下“TEST”按钮，仪器即可对被测件充电并测量。

4、测试完毕后按下“RESET”键或测试时间到仪器自动复位后，才可取下被测件。

5、重复上述步骤，进行下一次测量。

二、使用注意事项1、本测试仪在电源开启后即可使用，但为了保证精度请预热10分钟以上。

2、连接被测物体时，必须保证处于复位状态，即TEST灯灭时，以防高压电击。

3、在测量100MΩ以上时，测量线最好用屏蔽。

接线时要将仪器前面板上的接地柱与被测件的机壳或外壳相连。

4、尽量避免测量过小的电阻，或将两测试夹相短接。

接地电阻测试仪使用说明书（I=10A，≤0.1Ω）一、操作方法1、仪器配备一副（两组）测试线，红粗线接红色电流接线柱，红细线接红色电阻接线柱，黑粗线接黑色电流接线柱，黑细线接黑色电阻接线柱。

2、将仪器的电源插头接上AC220V。

按下电源开关至ON位置，各个窗口数码管亮。

3、电流调节旋钮逆时针旋至零位。

4、测试前，选择好量程。

5、两组测试线的夹子相互短路。

6、手动测试（1）、“定时”开关关闭。

（2）、确定2-5步骤无误后，按“启动”按钮，“测试”灯亮，调节“电流调节”旋钮并观察电流显示窗口显示电流值至所需电流值。

（）（3）、按下“预置/测试”键，调节报警预置电位器，至所需电阻值。

（4）、按下“复位”按钮，切断电流输出，同时调节“电流调节”旋钮至最小。

将测试线夹在被测物的测试点上。

（5）、按下“启动”旋钮，“测试”灯亮，同时调节“电流调节”旋钮至所需电流值，接着读下电阻显示窗口显示的电阻值。

当被测物电阻值大于预值电阻值时，仪器会发出生光报警，反之，则不报警。

只要按下“复位”按钮停止测试，“测试”灯灭，取下测试线以备下次再测。

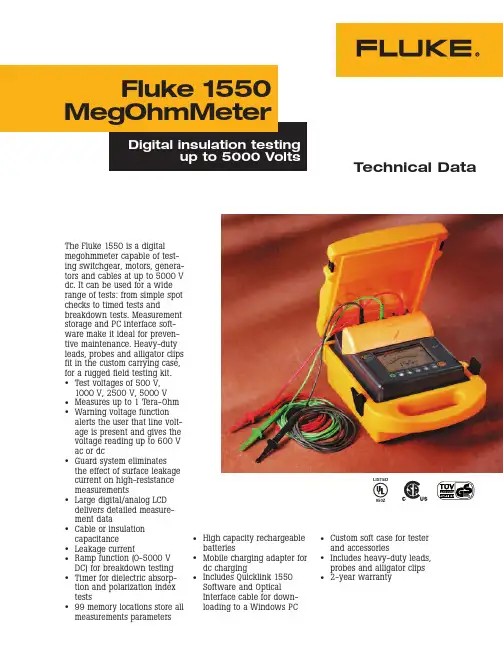

950ZFluke 1550 MegOhmMeterTechnical DataThe Fluke 1550 is a digital megohmmeter capable of test-ing switchgear, motors, genera-tors and cables at up to 5000 V dc. It can be used for a wide range of tests: from simple spot checks to timed tests andbreakdown tests. Measurement storage and PC interface soft-ware make it ideal for preven-tive maintenance. Heavy-duty leads, probes and alligator clips fit in the custom carrying case,for a rugged field testing kit.•Test voltages of 500 V, 1000 V, 2500 V, 5000 V •Measures up to 1 Tera-Ohm •Warning voltage function alerts the user that line volt-age is present and gives the voltage reading up to 600 V ac or dc•Guard system eliminates the effect of surface leakage current on high-resistance measurements•Large digital/analog LCD delivers detailed measure-ment data•Cable or insulation capacitance •Leakage current•Ramp function (0-5000 V DC) for breakdown testing •Timer for dielectric absorp-tion and polarization index tests•99 memory locations store all measurements parameters•High capacity rechargeable batteries•Mobile charging adapter for dc charging•Includes Quicklink 1550Software and OpticalInterface cable for down-loading to a Windows PC•Custom soft case for tester and accessories•Includes heavy-duty leads,probes and alligator clips •2-year warrantySpecificationsElectrical Specifications Environmental Specifications。

福禄克F430系列三相电能质量分析仪更快、更安全、更详细地定位和诊断的电能质量故障技术参数福禄克公司的F434 和F433三相电能质量分析仪可以帮助用户定位、预测、防止和诊断配电系统的故障。

对于那些维护或排障三相配电系统的工作人员来说，这些简便易用的手持工具是“必不可少”的。

新的IEC和GB国标关于闪变和电能质量方面的标准使得在对系统进行电能质量分析监测时有了判断的依据。

●记录三相系统中所有电能质量的参数。

●直观的菜单，最大程度上减少所需的设置。

●工业现场使用最高的安全等级。

●四个电压通道和四个电流通道。

●同时在所有相线上捕获波形数据。

●系统监测：在一个仪表板上现实全部电能质量参数。

●自动显示瞬态尖峰脉冲信号：不会漏掉任何一个事件。

●自动趋势绘图（AutoTrend）功能：无需对记录进行设置！●坚固的手持式设计。

●使用镍氢（NiMH）电池组时，一次充电可使用7个小时。

●将数据文件传输到PC，用于编写报告和利用FlukeView®软件进行分析。

CAT IV 600 V 和CAT III 1000 V的安全等级在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。

它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。

快捷地观察趋势图利用AutoTrend（自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。

所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。

可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。

AutoTrend功能在后台自动记录显示的所有参数。

在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。

fluke绝缘表使用方法Fluke绝缘表使用方法一、简介Fluke绝缘表是一种专门用于测试电气设备绝缘性能的仪器。

它能够测量电气设备的绝缘电阻、绝缘电压和绝缘电流等参数，用于评估设备的安全性和工作状态。

本文将介绍Fluke绝缘表的使用方法，以帮助用户正确、高效地进行绝缘测试。

二、准备工作在使用Fluke绝缘表之前，需要进行一些准备工作，以确保测试的准确性和安全性。

1.检查设备检查绝缘表的外观是否完好，是否有损坏或异常。

同时，检查绝缘表的电池电量是否充足，并确保电池安装正确。

2.选择测试对象根据需要测试的设备类型和要求，选择合适的测试对象。

通常，绝缘测试适用于各种电气设备，如电动机、变压器、开关设备等。

3.确保安全在进行绝缘测试之前，必须确保设备处于安全状态。

切断设备的电源，并使用绝缘杆或绝缘手套等安全工具进行操作，以防止触电事故的发生。

三、操作步骤1.连接测试线将绝缘表的测试线正确地连接到测试对象上。

通常，测试线有红色和黑色两根，红色代表正极，黑色代表负极。

确保测试线与设备的绝缘表面充分接触，以保证测试的准确性。

2.设置测试参数根据测试要求，设置绝缘表的测试参数。

一般来说，需要设置测试电压和测试时间。

测试电压的选择应根据设备的额定电压和相关标准来确定，测试时间的选择应根据设备的大小和复杂程度来确定。

3.开始测试按下绝缘表上的测试按钮，开始进行绝缘测试。

在测试过程中，绝缘表会输出测试结果，并显示在仪表上。

同时，绝缘表还可以通过声音或光线等方式提示测试结果的合格与否。

4.记录测试结果测试完成后，及时记录测试结果。

可以使用笔记本、电脑或手机等工具进行记录，并标明测试时间、测试参数、测试对象等关键信息。

这样可以方便后续的数据分析和比对。

5.分析测试结果根据测试结果进行数据分析。

如果测试结果符合设备的规格要求和相关标准，说明设备的绝缘性能良好；如果测试结果不符合要求，则需要进一步检查设备的绝缘状况，并采取相应的维修或更换措施。

1535/1537绝缘电阻测试仪用户手册April 2017 Rev. 1, 6/21©2017-2021 Fluke Corporation. All rights reserved.Specifications are subject to change without notice.All Product names are trademarks of their respective companies.有限担保和有限责任Fluke 公司保证 Fluke 1537 自购买之日起，可享受三年材料及工艺的质保。

Fluke 公司保证 Fluke 1535 自购买之日起，可享受一年材料及工艺的质保。

本项保证不包括保险丝、可弃置的电池或者因意外、疏忽、误用或非正常情况下 的使用或处理而损坏的产品。

经销商无权以 Fluke 的名义提供其它任何保证。

若 要在保修期内获得保修服务，请与您最近的 Fluke 授权服务中心联系，以获取有 关产品退还的授权信息，并将产品及故障说明寄至该服务中心。

本项保证是您唯一可以获得的补偿。

除此以外，Fluke 不作其它任何明示或暗示 的保证，例如适用于某一特殊目的的保证。

对于任何特殊的、间接的、偶然的、 并发性的损害或各种损耗，FLUKE 概不负责。

由于某些州或国家不允许将暗示 保证或偶发或后续损失排除在外或加以限制，故上述的责任限制或许对您不适 用。

11/99Fluke Corporation P.O.Box 9090Everett, WA 98206-9090U.S.A.中国服务中心中国北京市海淀区花园路 4 号通恒大厦 1 楼 101 室邮政编码：100088热线电话：400 921 0835目录概述 (1)联系 Fluke (2)安全须知 (2)符号 (5)打开测试仪的包装 (6)测试仪 (7)按键 (7)测试仪打开/关闭 (9)屏幕 (10)屏蔽端子的使用 (11)测试电路连接 (13)进行绝缘测试之前 (14)预设测试电压选择 (15)步进设定测试电压（限1537） (15)选择步进或稳态测试（限1537） (16)设置限时测试（限1537） (16)计划指数（PI） (17)介质放电（DD - 限1537） (17)介质吸收率（DAR） (18)绝缘测试 (18)保存测试结果（限1537） (20)查看保存在内存中的测试结果（限1537） (21)删除保存在内存中的测试结果（限1537） (23)交流电压/直流电压/电阻（限1537） (23)1537 型 PC 软件 (24)维护 (25)清洁 (25)更换电池 (25)零件和附件 (26)一般技术指标 (28)电气技术指标 (28)测量和电阻原理 (32)i概述Fluke 1535/1537 Insulation Testers（以下简称“本测试仪”或“本产品”）是用于检验通用电路设施的高电压绝缘测试仪，例如开关设备、电动机、电缆等。

Fluke 1507绝缘电阻测试仪福禄克FLUKE仪器货号：JD-1072Fluke 1 507绝缘电阻测试仪I福禄克Fluke1507兆欧表Fluke 1507绝缘测试仪精巧细致，结实耐用，并且操作非常方便。

由千可以接受多种不同的测试电压，它们成为众多检修、调试和预防性维护场合的理想工具。

这些工具还配备了远程探针等其它组件，这使得测试过程非常快捷，而且节省了成本。

．绝缘测试量程：J Fluke1507 : 0.01 Mn到1O GnJ Fluke1503 : 0.1 MQ到2000MQ．绝缘测试电压：, Fluke1507 : 50 V、100V、250V、500V、1000V.,Fluke1503 : 500 V、1000V自动计算极化指数和电介质吸收率节省了时间和金钱（仅限1507)Fluke1 507的比较（合格／失败）功能使重复测试既简单又方便（仅限1507)远程测试探针便千执行重复测试以及在难以接近的场所执行测试实时电路检测功能禁止在电压高千30V时进行绝缘测试，提升了安全级别自动释放电容性电压可以更好地保护用卢的安全交流／直流电压：0.1 V到600V200 mA连续电流电阻：0.01 Q到20.00kQ自动关闭功能书省了电池电最宽大背光显示屏便千读取测量结果CAT IV 600 V过压类别等级提升了用户的安全级别每个测试仪均附带远程探针、测试线、探针和鍔鱼夹配装可选的Fl u ke TPAK磁性悬挂系统使您可以腾出手来从事其它工作四节AA碱性电池(NEDA15 A或IEC LR6)至少可以进行1000次绝缘测试一年质保Fluke 1507/ Fluke1503绝缘电阻刹试仪的技术参数：交流／直流电斥测董品程分辨率600.0 V 0.1 V精确度50 Hz到400Hz土(%Rdg+位土(2% + 3)数）阻抗 3 MQ (额定），<100 pF共模抑制比(1kQ非平> 60 dB, 直流，50或60Hz衡）：过载保护600 V rms或直流接地线电阻测最20.00 Q 0.01 Q量程／分辨率200.0 Q 0.1 Q 2000 Q 1.0 Q 20.00 kQQ.01 kQ精确度I士(1.5% + 3)过载保护 2 V rms或直流开放电路测试电压>4.0 V, < 8 V短路电流绝缘技术指标测最范围测试电压［自动放电>200.0 mA1507:0.01 MQ到10GQ1503:0.01 MQ到2000MQ1507:50 V、100V、250V、500V、1000V1503:500 V、1000V%、-0 %1 mA额定阮面工0.5秒，当C= 1µF或更少时I实时电路指示器1如果在初始化测试之前接线端子电压>30 V, 则禁止测试1最大电容性负载I可在负载高达1µF 时操作测蕊精确度：通用技术指标50 V:土(3% + 5)100 V: 土(3% + 5) 250 V: 土(1.5% + 5)500 V: 土(1.5%+5)1 V ·土(1.5% + 5), 2000 MQ以下；土(10%+3),000 . 2000 MQ以上应用千任一接线端子1600 V交流rms或直流的最大电压：1存放温度1操作温度I温度系数相对湿度I 振动I 撞击I电磁兼容性：安全11-40•c到60•cl l -20 oc到55°C0.05 X (指定精确度）I °C, 温度<18°C或>28°C (< 64°F或>82°F)0%到95%, 温度10°C到30°C (50°F到86°F )0%到75%, 温度30°C到40°C (86°F到104°F)0%到40%, 温度40°C到55°C (104°F到131°F)器随机，2 g, 5-500 Hz (MIL-PRF-28800F标准），2级仪1米落差，符合IEC 61010-1第二版标准(1米落差测试，六面，橡木地板）在3V/M的RF区域精确度＝指定精确度(EN 61326· 1: 1997标准）符合ANSI/ISA82.02.01(61010-1) 2004、CAN/CSA-C22.2 NO. 61010-1-04和I EC/ E N 61 01 0-1第二版标准，用千测试类别IV 600 V (CAT IV )II认证：电池电池寿命尺寸IP等级海拔高度出最程能力：附件：CSA符合CSA/CAN C22.2 No. 61010.1-04标准；TUV 符合I EC/ EN 61 01 0-1第二版标准四节AA电池(NEDA15A或I EC LR6)在室温条件下，测试人员可用新碱性电池至少绝缘测试用途：执行1000次绝缘测试。

fluke绝缘电阻测试方法
Fluke绝缘电阻测试仪是一种常用的电气安全测试设备，用于测量电气设备、电线电缆以及绝缘体的绝缘电阻。

以下是使用Fluke绝缘电阻测试仪进行测试的步骤：
1. 确保被测试设备已经断电，并进行必要的安全措施，例如应用“一挡零存”操作程序。

2. 将Fluke绝缘电阻测试仪连接到被测试设备的电源插座或电路上。

3. 设置测试仪的绝缘电阻测量范围和测试电压。

根据被测试设备
的特点和要求，选择相应的范围和电压值。

4. 将测试夹子或探头分别连接到被测试设备的绝缘外壳和绝缘地
线上。

5. 打开测试仪的电源并开始进行测试。

根据测试仪上的指示，等
待几秒钟以获取稳定的测试结果。

6. 记录测试结果。

根据测试仪上的显示或输出，记录测量的绝缘
电阻数值。

7. 根据需要，进行额外的测试点或测试不同的设备。

重复步骤3
到步骤6。

8. 完成测试后，关闭测试仪的电源，并从被测试设备上断开测试
夹子或探头。

9. 根据操作手册的要求和安全操作规程，进行后续的数据处理或
测试结果的分析。

注意事项：
- 在使用Fluke绝缘电阻测试仪时，务必遵守相关的安全操作规程，以确保个人和设备的安全。

- 在测试之前，确认测试仪的电压源和电源插座的工作状态正常，以避免误操作或电气危险。

- 在测试过程中，确保测试夹子或探头的连接牢固可靠，以获得
准确和可重复的测试结果。

- 注意被测试设备的绝缘材料和电压等级，选择合适的测试范围
和电压值，以避免损坏设备或产生误导的测试结果。

Fluke1550C绝缘电阻测试仪测试前如何设定和连接Fluke1550C绝缘电阻测试仪测试前如何设定和连接连接至被测电路：XW警告为避开触电或人身损害：在用绝缘电阻测试仪测试电路前，请先从被测电路断开全部电源并且将电容放电。

连接电源时，请先连接通用测试导线，然后再连接通电测试导线；切断电源时，先切断通电测试导线，然后再切断通用测试导线。

测试前后，确认测试机未指示存在不安全电压，请见图4、假如测试机持续蜂鸣并且显示屏上显示不安全电压，请断开被测电路的电源及测试导线。

连接至被测电路：1.移动安全闸以露出输入端子。

2.将测试导线插入显示的正确端子，请见图9、3.将测试导线连接至被测电路。

测试机没有低于200K。

在执行测试时假如导线短路，则测试机会给出一个大于零的不**读数。

这种情况对于此测试机的输入电路配置是正常的，并不会更改的精准度范围内的读数。

Fluke1550C绝缘电阻测试仪测试前如何设定和连接进行绝缘测试之前本测试机包含使您能够按要求调整测试的功能和特性。

这些特性使您能够：定义测试电压选择斜坡测试为测试设置时间限制（持续时间）测量极化指数（PI）测量介质汲取率（DAR）测量电容单独或组合使用这些特性。

设置、**或在每次启动绝缘测试前（依照需要）测试每个功能。

本节将讨论这些特性。

Fluke1550C绝缘电阻测试仪测试前如何设定和连接预设测试电压选择选择预设测试电压：1.在打开测试机的情况下，按F选择TESTVOLTAGE（测试电压）。

2.按U或D滚动浏览预设电压选项（250V、500V、1000V、2500V、5000V和10,000V）。

选定测试电压将显现在显示屏的右上角。

实际测试电压可能比所选测试电压高10%。

对测试电压进行编程若要设置一个预设测试电压之间的测试电压，请执行以下操作：1.在打开测试机的情况下，按F选择TESTVOLTAGE（测试电压）。

2.按U或D滚动浏览预设电压选项（250V、500V、1000V、2500V、5000V和10,000V）。

fluke万用表使用说明书中FLUKE 15B型和FLUKE 17B可以测量电压、电阻、电流、二极管、三极管、MOS场效应管的测量等几大功能综合在一起的强大的一款小仪器。

为了让你更好的掌握万用表测量方法，电工之家来详解一下它的使用方法和功能与注意事项。

一、测量电压时测量直流电压时，如电池、随身听电源等。

首先将黑表笔插进相印的孔，把旋钮选到相印位置。

二、测量交流电压的时表笔插孔与直流电压的测量一样，不过应该将旋钮打到交流档处所需的量程即可。

交流电压无正负之分，测量方法跟前面相同。

无论测交流还是直流电压，要注意自身安全，不要随便用手触摸表笔的金属部分。

三、测量电流时测量直流电流时。

将黑表笔插入对应孔。

将FLUKE 15B型和FLUKE 17B万用表串进电路中，保持稳定，即可读数。

四、测量电阻时用表笔接在电阻两端金属部位，测量中可以用手接触电阻，但不要把手同时接触电阻两端，这样会影响测量精确度，因为人体是电阻很大。

五、测量二极管时表笔位置与电压测量一样;用红表笔接二极管的正极，黑表笔接负极，这时会显示二极管OL。

再次对调表笔会显示一个数值。

再次调换表笔，显示屏显示&ldquo;OL.&rdquo;则为正常。

因为二极管的反向电阻很大，否则此管已被击穿或性能已经改变。

六、三极管的测量表笔插位同上;其原理同二极管。

先假定A脚为基极，用黑表笔与该脚相接，红表笔与其他两脚分别接触其他两脚;然后再用红笔接A脚，黑笔接触其他两脚，且此管为PNP管。

那么集电极和发射极如何判断呢?数字表不能像指针表那样利用指针摆幅来判断。

七、MOS场效应管的测量利用FLUKE 15B型和FLUKE 17B的二极管档。

若某脚与其他两脚间的正反压降均大于2V，即显示&ldquo;1&rdquo;，此脚即为栅极G。

再交换表笔测量其余两脚，压降小的那次中，黑表笔接的是D极(漏极)，红表笔接的是S极(源极)。

在使用FLUKE 15B型和FLUKE 17B 的同时也要注意以下问题避免可能受到电击或人员伤害，以及避免对电表或待测装置造成损害，请遵照下面的惯例说明使用电表：①进行连接时，先连接公共测试导线，再连接带电的测试导线;切断连接时，则先断开带电的测试导线，再断开公共测试导线。
