TDA2030A 2.1功放说明书

课程设计报告设计课题：TDA2030型功率放大器学院：电气工程与自动化专业班级：电气10-2班学号：姓名：指导老师：内容摘要本课程设计是以集成电路TDA2030A为中心组成的功率放大器，它具有失真小，外围元件少，装配简单，功率大，保真度极高等特点。

其有单电源和双电源两种接法，在本设计中使用双电源接法。

功放在现实生活中很常见，功放有很多种，本次实验用集成块做功率放大器，其主要特点是上升速率高、瞬态互调失真小，。

TDA2030A 集成电路的特点是外围电路简单，使用方便。

在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。

相对而言，TDA2030A被广泛应用，功放效果也很好，噪声小。

TDA2030A单级放大一般是33倍左右，如果放大倍数没有达到要求，可以加前置放大，这样可以大大提高放大倍数。

关键词：TDA2030；功放；集成块目录第一章概述 (4)1.1 设计目的： (4)1.2 功能实现： (4)第一章概述1.1 设计目的：(1) 通过自己动手实践加深对集成运算放大器工作原理的认识。

(2) 通过思考实验中遇到的问题来加深对电子技术知识的认识。

(3) 通过动手焊接电路和查找线路中的故障来培养自己的动手能力。

1.2 功能实现：本实验是以集成电路TDA2030A为中心组成的功率放大器，能实现对立体声音频信号进行放大。

该功率放大器的核心功能是放大输入音频和调节输出音频。

具有失真小，装配简单，功率大，保真度高等特点。

二总体设计思路和方案：2.1 设计思路：音频功率放大器主要由电源电路、左右声道的功率放大器和音调调节电路3部分组成。

电源电路接口采用桥式整流电路；音量调节电路是对音频中的高低音的调节，可以实现对音频输出的控制；功率放大级是音频功率放大器的主要部分，它决定输出功率的大小，要求输出功率高，输出功率大的特点。

2.2 设计方案：首先认真学习和了解TDA2030A的功能，熟悉各个元器件的参数等。

物理与电子工程学院设计性实验报告课题名称： TDA2030双声道功放学生姓名：杨万庆学号： 2013450095 指导教师: 肖涛专业班级：13级物本<2>班提交日期：2014年11月10日TDA2030双声道功放设计实验报告13级物本（2）班杨万庆学号：2013450095（凯里学院物理与电子工程学院556011）摘要为培养运用基本知识进行简单电路设计的能力，扎实基础理论，我们现初次进行模电课程设计。

此次课程设计的题目是功放，目的是为了实现音效功率放大功能。

该功放由NE5532、LM7809、双12V变压器及一些电阻电容等组成。

整个电路由变压、整流、滤波、稳压、功率放大电路构成，最为关键的是中间的整流桥滤波电路和稳压电路，由上述电路构成一个完整网络，以达到功率放大且不失真的效果，形成一个完整的功放电路。

关键词：TDA2030 NE5532 LM7809 双12V变压器电阻及电容TDA2030 dual channel power amplifier design experiment（Abstract）Ability to make simple circuit design for the training of the basic knowledge, a solid foundation of theory, we present initial electric mode of curriculum design. The course design is the subject of the power amplifier, the purpose is to realize the audio power amplifying function.The power amplifier is composed of NE5532, LM7809, double 12V transformer and some resistance capacitance etc.. The whole circuit is composed of a transformer, rectifier, filter, voltage regulator, power amplifier circuit, the most critical is the middle bridge rectifier filter circuit and a voltage stabilizing circuit, constitute a complete network consists of the circuit, in order to achieve the power amplification and distortion effect, form a complete power amplifier circuit.Keywords: TDA2030 NE5532 LM7809 dual 12V transformer capacitor and resistor一、实验目的1、学习功放的设计方法；2、掌握功放的主要性能参数及其测试方法。

目录1．前言.................................................... 错误！未定义书签。

2．TDA2030立体声功率放大器技术参数要求.................... 错误！未定义书签。

3．TDA2030立体声功率放大器系统设计........................ 错误！未定义书签。

3.1 系统设计总体方框图 (1)3.2 各模块原理说明..................................... 错误！未定义书签。

3.2.1 稳压电源 (2)3.2.2 左右声道的功率放大器 (3)3.2.3 输入信号处理电源(四运放) (4)3.3 系统总工作原理 (5)3.4 系统印刷电路板的制作图 (5)3.5 系统的操作说明 (6)3.5.1 通电测试 (6)3.5.2 整机组装 (6)3.6 系统的操作注意事项 (6)3.6.1 焊接与安装 (6)3.6.2 使用注意事项 (6)4. 参考文献................................................ 错误！未定义书签。

5. 致谢词.................................................. 错误！未定义书签。

6. 附录 (8)2．TDA2030立体声功率放大器技术参数要求功率放大器不仅仅是消费产品（音响）中不可缺少的设备，还广泛应用于控制系统和测量系统中。

其设计要求如下：1．输出功率：20W。

2．负载阻抗：8Ω。

3．通频带Δfs: 为20HZ–20KHZ。

4．音调控制要求：1KHZ（0dB），10KHZ（±12dB），100HZ（±12dB）。

5．灵敏度话筒输入：5mV；线路输入：0.775V3．TDA2030立体声功率放大器系统设计3.1 系统设计总体方框图TDA2030立体声功率放大器系统设计总体方框图如图1所示图1 系统组成方框图3.2 各模块原理说明本电路由三个部分组成，即稳压电源、左右声道的功率放大器及输入信号处理电源(四运放)。

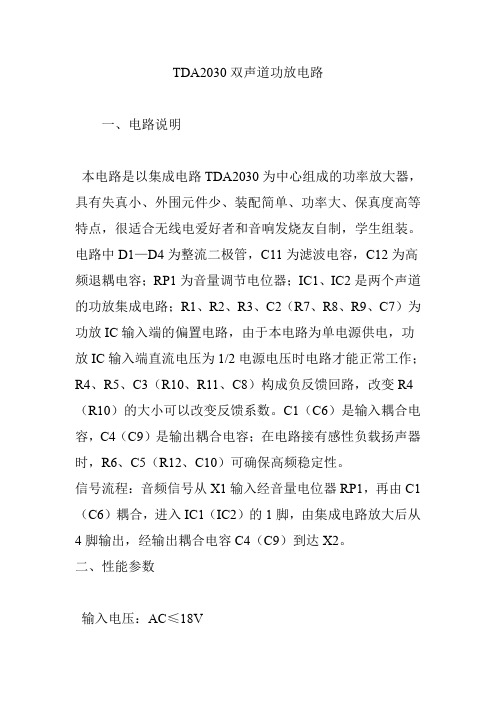

TDA2030双声道功放电路一、电路说明本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。

电路中D1—D4为整流二极管，C11为滤波电容，C12为高频退耦电容；RP1为音量调节电位器；IC1、IC2是两个声道的功放集成电路；R1、R2、R3、C2（R7、R8、R9、C7）为功放IC输入端的偏置电路，由于本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3（R10、R11、C8）构成负反馈回路，改变R4（R10）的大小可以改变反馈系数。

C1（C6）是输入耦合电容，C4（C9）是输出耦合电容；在电路接有感性负载扬声器时，R6、C5（R12、C10）可确保高频稳定性。

信号流程：音频信号从X1输入经音量电位器RP1，再由C1（C6）耦合，进入IC1（IC2）的1脚，由集成电路放大后从4脚输出，经输出耦合电容C4（C9）到达X2。

二、性能参数输入电压：AC≤18VDC≤24V输出功率：Po＝15W＋15W(RL=4Ω)输出阻抗：4—8 Ω三、元件清单：位号名称规格数量R1、R2、R3、R5、R7、R8、R9、R11 电阻100k8R4、R10 电阻4.7k2R6、R12 电阻222RP1电位器50k1C1、C6电解电容4.7uF2C2、C3、C7、C8 电解电容47uF4C4、C9电解电容1000uF2C11电解电容2200uF1C5、C10、C12普通电容1043D1、D2、D3、D4 二极管1N40074X1排针3PX2、X3 接线座2P3IC1、IC2 集成电路TDA2030 2散热片含螺丁30*24*30mm 2PCB板90X50mm1。

一、电源电路220V市电经过保险管（F），和开关S后进入变压器初级。

变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14、C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030（或UTC2030、LM1875）提供电源。

另一路经过R21、R22的降压后，由B+ 、B- 输出约正负12V为低音前臵放大和低通滤波器IC4提供电源电压。

在本图纸当中，前臵放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF 电容时，也可以考虑加入LM7812/7912为前臵提供更为稳定的工作电压。

二、左右声道放大电路左右声道放大电路即卫星箱功放电路，因左右声道作原理完全一致。

这里以图纸的右声道为例介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

然后信号经过耦合电容C1进入右声道功放芯片2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7组成扬声器补偿网络（RC消振回路），防止输出端由感性负载引起的自激振荡。

电感对高频信号会产生移相作用，易造成高频自激。

三、超低音电路左右声道信号经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚。

IC4A为超低音的前臵放大器，图中此放大器的放大倍数设臵为6倍左右（计算公式：R17/R18），经过前臵放大后，才能保证输出足够大的驱动电压，获得足够大的音量。

TDA2030双声道音频功放设计该电路采用了单电源供电，适用于单电源工作环境下。

以下是对该电路的详细设计和说明。

1.电源电压选择：TDA2030的工作电压范围为6V至36V，可以根据实际需求选择适当的电源电压。

在较低功率应用中，一般选择12V电源供电。

2.电源滤波电容：为了提供稳定的电源，可以在电源输入处使用一个较大的电解电容进行滤波。

一般选择数百微法的电容，例如470μF。

3.输入电容：为了阻隔直流偏置和保护输入设备，可以在输入信号源与TDA2030之间串联一个电容。

一般选择几十微法的电容，例如47μF。

4.反馈电阻与输入电阻：为了控制放大倍数，可以通过选择适当的电阻值来调节，一般可以选择10kΩ的电阻。

5.静态偏置电阻：为了保持输出信号的直流偏置，可以使用一个电阻网络来调节。

一般选择两个等值电阻，例如2.2kΩ。

6.输出短路保护：为了保护功放芯片和扬声器，可以在输出端串联一个脉冲型电流限制器。

一般选择一个电源稳压二极管，例如1N41487.扩音器输出电容：为了隔离直流信号，并将输出信号耦合到扬声器，可以在输出端串联一个电容。

一般选择几十微法到数百微法的电容，例如100μF。

以上是对TDA2030双声道音频功放电路的设计和说明。

在实际应用中，还需根据具体需求进行进一步的设计和调试，例如选择合适的电阻、电容和滤波器等组件，以及合理布局和绘制PCB电路板。

总结起来，TDA2030双声道音频功放芯片是一种经典的音频功放芯片，在音响和功放应用中被广泛使用。

它具有高性价比和良好的音质，适合各种音频放大应用。

通过适当的电路设计和调试，可以实现稳定可靠的音频放大效果。

第五代--2012年9月改进版，TDA2030A/2.1/2+1/3声道低音炮功放板DIY散件（套件），兼容LM1875。

注意：这是DIY散件/套件，要自己动手焊接，需要有一定的电子基础、如果连元件都看不懂或分不清正负极的请谨慎购买、非要想自己动手焊接的我们不保证您成功，请收到货后及时给5分好评哦，不同意者请绕道，多谢理解！购买焊接测试好的成品板请【点击这里】。

请认准版本号：SFT-218D◆温馨提示：本散件不含电位器旋帽，购买旋帽请【点击这里】◆本板低音强劲有力，高音清脆悦耳。

TDA2030A换成LM1875同样表现不俗，如果要换成LM1875建议换大的散热器。

TDA2030A只有五只引脚：正电源、负电源、正向输入、反向输入和输出。

TDA2030A的散热片是和负极连通的，用双电源供电时，散热片千万不要和地线短路，否则立刻烧坏TDA2030A。

以下是本板接线图，请认真对照接线：◆最新板重大改进：设有MP3解码板音频输入针座（规格3P-2.0mm）及给解码板供电的直流稳压9V输出针座（2P-2.0m），加料不加价。

目前网内同类板均无此功能。

在本店购买MP3解码板可免费赠送3P和2P的连接排线，单买本功放板不送。

◆特别提醒DIY玩家：本板在调节高音时总音量不受影响显得很平衡。

而淘宝上大多数同类板高通电路部分有重大缺陷--当单独调节高音时总音量会跟着变：高音变小总音量变小，高音变大总音量变大；而且该电路整流部分居然不加退耦电容（0.1uF），很容产生纹波干扰。

现将此图片链接粘贴出来仅供朋友们互相分析学习：/12/1735.htm（请复制粘贴到IE地址栏打开）。

◆下图是本板电路原理图，大家可认真做对比分析：◆本板优点：18W*3强劲功率，峰值可达25W以上。

高信噪比，几乎无静态噪音，音质超级好：高音细腻、柔和、通透，低音结实、饱满、有力。

电路核心为三只ST全新TDA2030A集成块，其中2个负责左右声道，另外1个供低音炮使用，采用一只原装进口双运放（大S NE5532或飞利浦NE5532）做低音前置放大，才使得低音强劲有力，高音清脆悦耳，实测推100W8寸惠威喇叭同样轻松自如。

目录1．前言.................................................... 错误！未定义书签。

2．TDA2030立体声功率放大器技术参数要求.................... 错误！未定义书签。

3．TDA2030立体声功率放大器系统设计........................ 错误！未定义书签。

3.1 系统设计总体方框图 (1)3.2 各模块原理说明..................................... 错误！未定义书签。

3.2.1 稳压电源 (2)3.2.2 左右声道的功率放大器 (3)3.2.3 输入信号处理电源(四运放) (4)3.3 系统总工作原理 (5)3.4 系统印刷电路板的制作图 (5)3.5 系统的操作说明 (6)3.5.1 通电测试 (6)3.5.2 整机组装 (6)3.6 系统的操作注意事项 (6)3.6.1 焊接与安装 (6)3.6.2 使用注意事项 (6)4. 参考文献................................................ 错误！未定义书签。

5. 致谢词.................................................. 错误！未定义书签。

6. 附录 (8)2．TDA2030立体声功率放大器技术参数要求功率放大器不仅仅是消费产品（音响）中不可缺少的设备，还广泛应用于控制系统和测量系统中。

其设计要求如下：1．输出功率：20W。

2．负载阻抗：8Ω。

3．通频带Δfs: 为20HZ–20KHZ。

4．音调控制要求：1KHZ（0dB），10KHZ（±12dB），100HZ（±12dB）。

5．灵敏度话筒输入：5mV；线路输入：0.775V3．TDA2030立体声功率放大器系统设计3.1 系统设计总体方框图TDA2030立体声功率放大器系统设计总体方框图如图1所示图1 系统组成方框图3.2 各模块原理说明本电路由三个部分组成，即稳压电源、左右声道的功率放大器及输入信号处理电源(四运放)。

TDA2030的2.1声道功放电路的制作翻译：蔡国瑞原文该电路是一个完整的2.1声道低音炮功放电路。

使用两个卫星音箱和一个超低音音箱的2.1系统，广泛用于电脑功放。

该电路该电路分为3个部分：电源，功放，立体声功放和低音放大器（低音炮）一、电源部分电源是对称型的，使用12伏的双输出3A电流的变压器。

我建议在开关变压器之前使用熔断器。

B1是一个桥式整流器至少是100伏/ 4 A。

滤波电路由电容器C1，C2，C3和C4组成，电解电容用4700μF 的值。

电源运算放大器的高通滤波器，采用三端集成电路7812和7912供电。

二、卫星功放电路左声道和右声道是完全一样的，让我们来看看左声道：L-IN是音频输入插孔，音频通过C20，电位器调节音量，电位器使用一个10K 双联电位器，可以同时调节两个声道。

R19/C22，有助于提高信号的高音。

音频通过电容C21经过IC6 TDA2030集成放大后从4输出。

电阻器R17和R16负责反馈，所以通过改变R17的值，可以增加或减少增益放大器。

R20和C23组成扬声器的网络补偿电路。

三、低音炮电路信号来来自R15左声道和R10右声道送到运算放大器1 IC4A 的3脚（NE5532），从而形成一个6倍的前置放大器来放大信号。

C9，C10和R10构成一个200Hz低通滤波器。

然后通过音量电位器送到IC3的1脚，通过发到后驱动超低音音箱，电路原理图元件布局图PCB图底面丝印图IC图2.1功率音频放大器组装零件清单 - TDA 2030器件型号电阻1/4 W 5％R1，R14，R2010 - 棕，黑，棕，金R222K - 红，橙，红，金R3，R5，R10，R11，R15，R1910K -棕，黑，橙，金R4，R8，R9，R16470 - 黄，紫，棕，金R6，R12，R1733K - 橙，橙，橙，金R7，R13，R18 4.7K - 黄，紫，红，金P110K - 电位器- 音量调节低音放大器*P210K - 双电位一般体积*C1，C2，C7，C10，C14，C15，C17，C21，C23100nF - 100n，104，0.1 - 聚酯电容C3，C44700μF/35v - 电解电容C5，C6，C8，C12，C13，C18，C19，C2010μF/25V电解电容C9220N - 220N，0.22，224 - 聚酯电容C1147μF/25v - 电解电容C16，C22的2n2，2n2 - 222 ，2200 - 电解电容或陶瓷半导体IC3，IC5，IC6TDA2030A - IC功率音频放大器IC4NE5532N - 双运算放大器IC17912集成电路负电压稳压器 - 12V IC27812集成电路正电压稳压器+12 V B1全桥100V 4A：GBU606连接器和函数L-IN连接器2端子音频输入左声道L-OUT连接器2端子音频输出左声道R-连接器2端子音频输入左声道R-OUT连接器2端子音频输出右声道SUB连接器2端子音频输出低音炮AC三针连接器，用于变压器J1，J4，J5，J6，J7电线 - J12MMJ2电线 - J5MMJ3电线 - J7MM变压器：双12V 3安培，电线，印刷电路板，散热片等。
