第一章 电 (单元复习)

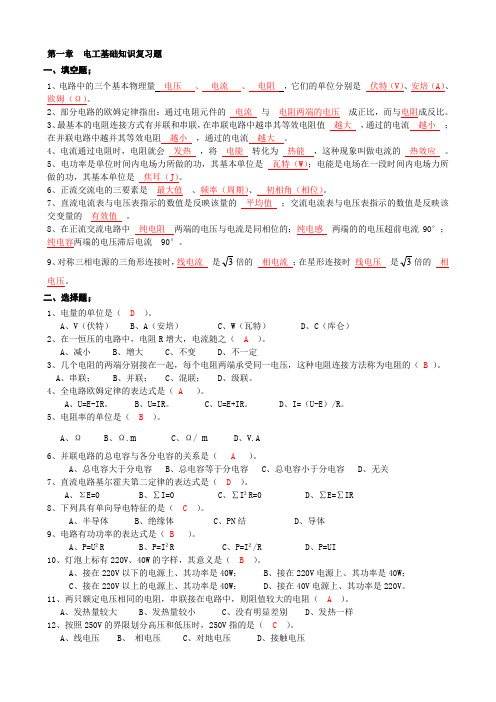

第一章电工基础知识复习题一、填空题；1、电路中的三个基本物理量电压、电流、电阻，它们的单位分别是伏特（V）、安培（A）、欧姆（Ω）。

2、部分电路的欧姆定律指出：通过电阻元件的电流与电阻两端的电压成正比，而与电阻成反比。

3、最基本的电阻连接方式有并联和串联，在串联电路中越串其等效电阻值越大，通过的电流越小；在并联电路中越并其等效电阻越小，通过的电流越大。

4、电流通过电阻时，电阻就会发热，将电能转化为热能，这种现象叫做电流的热效应。

5、电功率是单位时间内电场力所做的功，其基本单位是瓦特（W）；电能是电场在一段时间内电场力所做的功，其基本单位是焦耳（J）。

6、正流交流电的三要素是最大值、频率（周期）、初相角（相位）。

7、直流电流表与电压表指示的数值是反映该量的平均值；交流电流表与电压表指示的数值是反映该交变量的有效值。

8、在正流交流电路中纯电阻两端的电压与电流是同相位的；纯电感两端的的电压超前电流90°；纯电容两端的电压滞后电流 90°。

9、对称三相电源的三角形连接时，线电流是3倍的相电流；在星形连接时线电压是3倍的相电压。

二、选择题；1、电量的单位是（D）。

A、V（伏特）B、A（安培）C、W（瓦特）D、C（库仑）2、在一恒压的电路中，电阻R增大，电流随之（ A ）。

A、减小B、增大C、不变D、不一定3、几个电阻的两端分别接在一起，每个电阻两端承受同一电压，这种电阻连接方法称为电阻的（ B）。

A、串联；B、并联；C、混联；D、级联。

4、全电路欧姆定律的表达式是（A ）。

A、U=E-IR。

B、U=IR。

C、U=E+IR。

D、I=（U-E）/R。

5、电阻率的单位是（B）。

A、ΩB、Ω.mC、Ω/ mD、V.A6、并联电路的总电容与各分电容的关系是（ A ）。

A、总电容大于分电容B、总电容等于分电容C、总电容小于分电容D、无关7、直流电路基尔霍夫第二定律的表达式是（ D ）。

A、ΣE=0B、∑I=0C、∑I²R=0D、∑E=∑IR8、下列具有单向导电特征的是（ C ）。

德钝市安静阳光实验学校第一章 电场主要知识点一、基本概念1、起电方式（摩擦、传导、感应），库仑定律(也叫静电力或库仑力)2、电场强度的定义式： E=F/q ， 电场力F= qE正电荷受的电场力与场强方向相同3、点电荷的场强公式： E=KQ/r 24、电场中两点间的电势差公式（两个）：U AB =W AB /q ;U AB =5、电场中某点的电势公式： =W A ∞/q 或 =εA （电势能）/ q6、匀强电场中电场强度与电势差关系公式： U=Ed, 或 E=U/d注意:d 是沿场强方向的距离，或初末两个位置等势面间的距离。

7、电场力做功W ab =qU ab 。

U ab 指a 与b 之间电势差,即U AB = 电场力做正功，电荷的电势能减少；反之，增大。

8、动能定理(合外力对物体做的功=物体动能的增量)W 合= mV t 2/2 - mV o 2/2 或 W 合=ΔE K 9、电容器：（1）、电容器的电容的定义式：C=Q/U ， （2）、平行板电容器：kdsc πε4=（3）、电容器连接中通常遇到的两类问题①、断开电源情况下，Q 不变； ②、始终接通电源情况下，U 不变。

上面两类问题主要用三个公式解决：C=Q/U 、kdsc πε4=、E=U/d 二、五个静电场物理量的判断 （一）、电场(场强E) 的判断(1)、用电场线判断：疏密表示E 大小, ；切线方向或 +q 受力的方向(-q 受力的反方向)表示E 的方向。

（2）、用定义式判断：E=F/q （二）、电场力的判断：大小：F= q ·E ；方向：区分正、负电，“正同负反” （三）、电势高低的判断1、看电场线的方向2、由电势差U AB 的正负判断 （四）、电场力作正功、负功的判断：看电场力的方向与移动方向,明确电场力是作动力还是阻力。

（五）、电势能增减的判断： 看电场力做功的正、负E PA 电势能- E PB 电势能=W AB三、重要概念理解 （一）、电场强度 1．电场的物质性电荷之间存在着相互作用力，这一相互作用力是靠电场来实现的．电荷周围存在着电场，电场是一种物质，其一个重要特性是对其中的电荷施加力的作用．用电场强度来描述电场的力的方面的性质． 2．电场强度的概念电场强度的定义式 qF E =B A ϕϕ-A ϕBAϕϕ-A ϕ其意义是：检验电场中A 点的电场强度，可以在A 点放一电量为q 的检验电荷，其受力为F ．实验发现检验电荷受到的电场力与检验电荷的电量成正比，其比值可以反映电场中A 点的性质，定义为电场强度．而这个比值与F 和q 均无关，只与场源电荷和场中位置有关，即便在电场中没有检验电荷q ，A 点的电场依旧是客观存在的，其电场强度E 的大小和方向不会因检验电荷q 的不同而不同．与密度ρ类似，密度ρ定义为Vm=ρ ，而ρ与m 和V 均无关，只与物质本身的性质有关．3．电场强度是矢量，其大小等于F 与q 的比值，反映电场的强弱；其方向规定为正电荷受力的方向． 4．注意区分场强的三个公式 qF E =是电场强度的定义式，对于任何电场都适用．2rkQE =是点电荷的电场强度的公式，此式只适用于点电荷的电场，由该式可以看出，电场强度与场源电荷Q 和场中位置r 有关，与检验电荷q 无关．dU E =只适用于匀强电场，它反映匀强电场中场强和电势差的关系，其中U为两点间的电势差，d 是这两点在场强方向上的距离． 5．电场强度的叠加是矢量的叠加空间中若存在着几个电荷，它们在P 点都激发电场，则P 点的电场为这几个电荷单独在P 点产生电场的场强的矢量合． （二）、电势能、电势差、电势电场中的电势、电势差、电势能可以与重力场中的高度、高度差和重力势能类比，比较如下：重力做功h G W ∆⋅=——电场力做功AB U q W ⋅=高度差末初h h h -=∆——电势差B A AB U ϕϕ-＝ 某点的“高度” h ——某点的“电势” ϕ重力势能——电势能类比方法是科学研究的重要方法，也是我们掌握知识的好方法，要学会自觉运用这种方法．通过类比，可以帮助我们理解一些概念和规律，也有助于记忆． （三）、电容器、电容1．电容器的电容（1）将电容器的带电量与电容器两板间的电势差的比值定义为电容器的电容，定义式为： UQC =（2）平行板电容器的电容与两极板间电介质的介电常数ε成正比，与两极板的正对面积S 成正比，与两极板间的距离d 成反比，即dSC ε∝，写成等式kdSC πε4=． （3）注意：电容是反映电容器本身贮电性能的物理量，由电容器本身的构造决定，与电容器带电多少、是否带电及两极间电势差大小等均无关．由平行板电容器电容的决定式可以看出，其电容只与ε、S 和d 有关． 2．解决平行板电容器问题的基本思路（1） 首先确定不变量，电容器始终与电源相接，则电势差U 不变，若电容器充电后断开电源，则Q 不变．（2）用式kdSC πε4=分析平行板电容器电容的变化． （3） 用定义式UQC =分析电量Q 或者电势差U 的变化．（4） 用SkQE d U E επ4==或者分析两极板间电场强度的变化．（四）、带电粒子在电场中的运动1．带电粒子重力是否可忽略？（1）基本粒子：如电子、质子、离子、原子核等一般忽略重力；（2）带电颗粒：如尘埃、液滴、小球等一般不能忽略。

电工与电子技术复习题第一章电路基础知识§1-1 电流和电压一、填空题1、_________流通的路径称为电路，往常电路是由___________、_________ 、________和 ____________ 构成。

2 、习惯上规定______ 电荷挪动的方向为电流的方向，所以，电流的方向实质上与电子挪动的方向________ 。

3、金属导体中自由电子的定向挪动方向与电流方向____________。

4 、电流分为 _________ 和 _______ 两大类，凡 _____________________________ 的电流称为_______________ ，简称 _________ ；凡 _________________________________的电流称为________________ ，简称 __________。

5、若 3min 经过导体横截面的电荷量是 1.8C ，则导体中的电流是____________A。

6、丈量电流时，应将电流表 ____________接在电路中，使被测电流从电流表的_______接线柱流进，从______ 接线柱流出。

7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________ 能力。

8、电路中某点与______________的电压即为该点的电位，若电路中a、b 两点的电位分别为U a、 U b，则a、 b 两点间的电压U ab =_________________； U ba=_______________。

9、参照点的电位为________，高于参照点的电位取________值，低于参照点电位取______值。

10、电动势的方向规定为在电源内部由________极指向 _______极。

11、丈量电压时，应将电压表和被测电路______ 联，使电压表接线柱的正负和被测两点的电位_______。

第一章 静电场知识点总结 第一讲 电场力的性质一、 电荷及电荷守恒定律1、自然界中只存在两种电荷，一种是正电，即用丝绸摩擦玻璃棒，玻璃棒带正电；另一种带负电，用毛皮摩擦橡胶棒，橡胶棒带负电，毛皮带正电。

电荷间存在着相互作用的引力或斥力。

电荷在它的周围空间形成电场，电荷间的相互作用力就是通过电场发生的。

电荷的多少叫电荷量，简称电量。

元电荷ｅ＝1.6×10－19C ，所有带电体的电荷量都等于ｅ的整数倍。

２、使物体带电叫做起电。

使物体带电的方法有三种：（１）摩擦起电；（２）接触带电；（３）感应起电。

３、电荷既不能创造，也不能消灭，它只能从一个物体转移到另一个物体，或从物体的一部分转移到另一部分，在转移的过程中，电荷的总量不变。

这叫做电荷守恒定律。

二、点电荷如果带电体间的距离比它们的大小大得多，带电体便可看作点电荷。

三、库仑定律１、内容：在真空中两个点电荷之间相互作用的电力，跟它们的电荷量的乘积成正比，跟它们的距离的平方成反比，作用力的方向在它们的连线上。

２、公式：221r Q Q kF =，Ｆ叫库仑力或静电力，也叫电场力，Ｆ可以是引力，也可以是斥力，Ｋ叫静电力常量，公式中各量均取国际单位制单位时，Ｋ＝9.0×109N ·m 2/C 2３、适用条件：（１）真空中；（２）点电荷。

四、电场强度１、电场：带电体周围存在的一种物质，由电荷激发产生，是电荷间相互作用的介质。

只要电荷存在，在其周围空间就存在电场。

电场具有力的性质和能的性质。

２、电场强度：（１）定义：放入电场中某点的试探电荷所受的电场力跟它的电荷量的比值叫做该点的电场强度。

它描述电场的力的性质。

（２）q F E =，取决于电场本身，与ｑ、Ｆ无关，适用于一切电场；2rQK E =，仅适用于点电荷在真空中形成的电场。

（３）方向：规定电场中某点的场强方向跟正电荷在该点的受力方向相同。

（４）多个点电荷形成的电场的场强等于各个点电荷单独存在时在该点产生场强的矢量和。

复习题第一章一、单选题1、当两个异性带电物体互相靠近时，它们之间就会（）。

A、互相吸引B、互相排斥C、无作用力D、不能确定2、通过电磁感应现象可以知道，当导体的切割速度和磁场的磁感应强度一定时，导线的切割长度越短，则导体中的感应电动势( )。

A、越小B、不变C、越大D、不确定3、在电路中，电阻的联接方法主要有( )。

A、串联和并联B、并联和混联C、串联和混联D、串联、并联和混联4、一般规定参考点的电位为( )V。

A、-1B、0C、1D、25、已知一部分电路的端电压为10V，电阻为5ΩW，则电流的电流为（）A。

A、1B、2C、5D、106、磁感应强度B与垂直于磁场方向的面积S的乘积，称为通过该面积的（）。

A、电磁力FB、电场强度EC、磁通量FD、磁场强度H7、在直流电路中，电感元件的（）。

A、容抗值大于零B、感抗值大于零C、感抗值等于零D、感抗值小于零8、（）是衡量电源将其他能量转换为电能的本领大小的物理量。

A、电流B、电压C、电动势D、电功率9、在感性负载交流电路中，采用（）的方法可提高电路功率因数。

A、串联电阻B、并联电阻C、串联电容D、并联电容10、在纯电容交流电路中，电路的（）。

A、有功功率小于零B、有功功率大于零C、有功功率等于零D、无功功率等于零11、判定通电直导线周围磁场的方向，通常采用( )进行判定。

A、左手螺旋定则B、安培环路定理C、右手螺旋定则D、楞次定律12、规定在磁体外部，磁力线的方向是（）。

A、由S极到达N极B、由N极到达S极C、由N极出发到无穷远处D、由S极出发到无穷远处13、已知一段电路消耗的电功率为10W，该段电路两端的电压为5V,则该段电路的电阻为（）W。

A、10B、2C、5D、2.514、三相对称交流电源的特点是（）。

A、三相电动势的幅值和频率相等，初相位互差120°B、三相电动势的幅值和频率相等，初相位互差90°C、三相电动势的幅值和频率不相等，初相位互差120°D、三相电动势的幅值和频率不相等，初相位互差90°15、电功率的常用单位符号是（）。

复习题一、填空题：1．三相半控桥式整流电路的移相范围为180°。

当控制角超过 时，电压波形将由连续变为断续。

2．带平衡电抗器三相双反星形可控整流电路一般应用在需要直流电压较低、电流 的电工设备中。

3．将直流电源的稳定电压变换为 电压的装置称为直流斩波器。

4．常用的逆变器根据换流方式不同，分为 换流式逆变器和脉冲换流式逆变器两类。

5．由金属－ －半导体场效应管构成的集成电路称为MOS 电路。

6．兼有 和P 沟道两种增强型MOS 电路称为CMOS 电路。

7．基尔霍夫第一定律表明，流过任一节点的电流代数和为零；基尔霍夫第二定律表明，在任一回路中电动势的代数和恒等于各电阻上 的代数和。

8．由一恒定电流If 与内电导Gi 并联组合而成的电源，称为 。

9．已知一个电压源的电动势为E ，内阻为Ri ，若用等效的电流源表示，则电流源的电流I S ＝ ，并联电导＝Ri1。

10.涡流在铁心内将引起较大的功率消耗，使铁心 ，缩短了设备的使用寿命。

11．互感线圈串联时，若 端相接，称这种串接方式为反接。

12．互感线圈串联时，若异名端相接，称这种串接方式为 。

13. LC 并联谐振回路在谐振时，其阻抗达到最大且呈纯电阻性，此时Z ＝Zmax ＝RCL ，它的谐振频率fo ＝ 。

14．场效应管是利用改变半导体中的 来实现对其导电能力控制的器件。

15．场效应管按其结构的不同，可分为结型和 型两大类。

16．在结型场效应管中，按其导电沟道的不同，可分为N 沟道和 沟道两种。

17．由于结型场效应管中的PN 结始终工作在 ，其栅极电流几乎等于0，所以输入电阻高。

18．由于结型场效应管的 电流几乎为零，讨论它的输入特性没有任何意义，所以只讨论它的转移特性和输出特性。

19．场效应管的转移特性反映了栅源电压对 电流的控制作用。

20．场效应管的输出特性反映了 电压对漏极电流的影响。

21．单结晶体管的伏安特性曲线分三个区，即截止区、 区和饱和区。

《电工基础》第一章：直流电路第一部分：直流电路之串、并、混联电路练习题：（一）、填空题1．在串联电路中，等效电阻等于各电阻。

串联的电阻越多，等效电阻越。

2．在串联电路中，流过各电阻的电流，总电压等于各电阻电压，各电阻上电压与其阻值成。

3．利用串联电阻的原理可以扩大电压表的量程。

4．在并联电路中，等效电阻的倒数等于各电阻倒数。

并联的的电阻越多，等效电阻值越。

5．利用并联电阻的原理可以扩大电流表的量程。

6．在220V电源上串联额定值为220V、60W和220V、40W的两个灯泡，灯泡亮的是_____；若将它们并联，灯泡亮的是____。

7．图1_1所示电路中，已知U ab=6V, U=2V, 则R=____Ω。

8．图1_2所示电路中，R=___Ω。

9．图1_3所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。

10．图1_4所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。

11．图1_5所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。

12．图1_6所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。

图1—3 图1—4图1—5 13．图1_7所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。

14．图1_8所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。

15．图1_9所示电路中，有___个Δ联结，有___个Y联结。

16．图1_10所示电路中，R中电流为____。

（二）、选择题1．图1_11所示电路，下面的表达式中正确的是____。

a) U1=-R1U/(R1+R2) b) U2=R2U/(R1+R2) c) U1=R2U/(R1+R2)2．图1_12所示电路，下面的表达式中正确的是____。

高二物理(选修3-1)第一章 静电场1.1 库仑定律1．电荷：自然界中只存在两种电荷，即正电荷和负电荷．用毛皮摩擦过的硬橡胶棒所带的电荷为正电荷，用丝绸摩擦过的玻璃棒所带的电荷为负电荷．同种电荷相互排斥，异种电荷相互吸引．2．电荷量：电荷量是指物体所带电荷的多少．单位是库仑，字母为“C”．物体不带电的实质是物体带有等量的异种电荷．3．元电荷：电子所带电荷量e =1.6⨯10-19C ，全部带电体的电荷量都是e 的整数倍，因此电荷量e 称为元电荷．4．点电荷：点电荷是一种志向化的模型，当带电体的尺寸比它们之间的距离小得许多，以致带电体的大小、形态对相互作用力影响不大时，这样的带电体就可以看做点电荷．5．物体带电方法：（1）摩擦起电；（2）感应起电；（3）接触起电．6．电荷守恒定律：电荷既不能创建，也不能歼灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分，在转移过程中电荷总量保持不变．7．库仑定律：（1）适用条件：① 真空中，②点电荷（2）公式：221rQ Q k F = 说明：①两个点电荷间的相互作用力是一对作用力与反作用力，不论两个带电体的电量是否相等，甚至相差悬殊，但它们间的作用力肯定大小相等、方向相反，并与它们的质量无关．②匀称带电的圆球、圆板、圆环，等效为电荷都集中在球心、圆心．③微观粒子（如电子、质子）间的万有引力比它们之间的库仑力小得多，万有引力通常忽视不计，电荷在电场中受力分析时，一般状况下物体的重力不计．1.2 电场强度 电场力的性质1．电场：（1）电场：带电体四周存在的一种物质，是电荷间相互作用的媒体．它是一种看不见的客观存在的物质．它具有力的特性和能的特性．（2）电场最基本的性质：对放入电场中的电荷由电场力的作用．（3）电场力：放入电场中的电荷受到电场的力的作用，此力叫电场力．2．电场强度E ：描述电场力的性质的物理量（1）定义：放入电场中某点的电荷所受电场力与此电荷所带电荷量的比值，叫电场强度．（2）定义式：q F E /=．（3）物质性：电场是电荷四周客观存在的物质，电荷之间的相互作用力通过电场而发生．（4）客观性：场强是描述电场力的性质的物理量，只由电场本身确定．电场中某点的场强与检验电荷的电性和电量q 无关，与检验电荷所受的电场力F 无关，即使无检验电荷存在，该点的场强依旧是原有的值．（5）矢量性：电场中某点的电场强度方向规定为正电荷在该点所受电场力的方向．与放在该点的负电荷受的电场力的方向相反．（6）场强大小推断：a ．依据电场力推断：q F E /=b ．依据电场线推断：只与电场线疏密有关，与电场线方向无关．c ．依据匀强电场中电势差推断：E=U/d（7）电场强度的计算：q F E /=（定义式，普遍适用）2rQ kE =（用于真空中点电荷形成的电场） U/d E =（用于匀强电场） 3．电场线：在电场中画出一系列从正电荷动身到负电荷终止的曲线，使曲线上每一点的切线方向跟该点的场强方向一样，这些曲线就叫做电场线．（1）电场线是为了形象地表示电场的方向和强弱引入的假想线，它不是电场中实际存在的线．电场线也不是电荷在电场中运动的轨迹．（2）电场线的疏密表示场强的大小，电场线越密的地方，其场强就越大．（3）电场线上某点的切线方向即该点的场强力向，也就是正电荷在该点所受电场力的方向．（4）静电场的电场线是不闭合的曲线，总是从正电荷(或无穷远处)发出，终止于负电荷(或无穷远处)．在没有电荷的地方电场线不会中断，也不会相交．正电荷肯定要发出电场线，负电荷肯定要接收电场线．（5）电场线不会相交或相切．4．电场的叠加：同时存在几个产生电场的场源时，电场中某点的合场强是各场源单独在该点产生场强的矢量和．1.3 电势 电场能的性质1．电势差U AB ：（1）定义：电荷在电场中，由一点A 移动到另一点B 时，电场力所做的功与移动电荷电荷量的比值W AB /q ，叫做A 、B 两点间的电势差，用U AB 表示．（2）定义式：U AB =W AB /q ．（3）电势差是标量，但有正负，正负表示电势的凹凸．2．电势φ：描述电场能的性质的物理量（1）定义：电势实质上是和标准位置的电势差．即电场中某点的电势，在数值上等于把单位正电荷从某点移到标准位置（零电势点）时电场力所做的功．（2）定义式：φA =U A∞= W A∞/q ．（3）电势是标量，但有正负，正负表示该点电势比零电势点高还是低．（4）电势凹凸推断：a ．依据移动检验电荷做功推断：移动正电荷电场力做正功(负功)时，电势着陆(上升)；移动负电荷电场力做正功(负功)时，电势上升(着陆)．b ．依据电场线推断：沿着电场线方向，电势越来越低，逆着电场线方向电势越来越高．c ．依据场源电荷推断：离正电荷越近，电势越高，离场源负电荷越近，电势越低．d ．依据电势差推断：AB U >0，则A 点电势比B 点高；AB U <0，则A 点电势比B 点低．3．电势能E P ：（1）电荷在电场中具有的与电荷位置有关的能量叫电荷的电势能．（2）电势能是标量．（3）电场力做功与电势能的变更的关系：电场力对电荷做正功，电荷的电势能削减，做功量等于电势能的削减量；电场力对电荷做负功，电荷的电势能增加，做功量等于电势能的增加量，即W电=－△E P （类比于W G =－△E P ）．4．电场力做功的计算：（1）依据电势能的变更与电场力做功的关系计算：即W 电=－△E P ．（2）应用公式W AB =qU AB 计算：①正负号运算法：依据符号规约把电量q 和移动过程的始、终两点的电势差U AB 的值代入公式W AB =qU AB ．②肯定值运算法：公式中的q 和U AB 都取肯定值代入计算，功的正负再另推断：当正（或负）电荷从电势较高的点移动到电势较低的点时，是电场力做正功（或电场力做负功）；当正（或负）电荷从电势较低的点移动到电势较高的点时，是电场力做负功（或电场力做正功）．5．等势面：（1）定义：电场中电势相同的点构成的面叫做等势面．（2）等势面的特点：①等势面是为了形象描述电场中各点电势凹凸分布而引入的假想图，不是电场中实际存在的面．②同一等势面上各点间的电势差为零，电荷在等势面上移动时电场力不做功．③电场线垂直于等势面，并指向电势降低最快的方向．④等势面不相交．⑤电场强度较大的地方，等差的等势面较密．⑥电场线的描绘：利用电场线和等势面的垂直关系，先描绘出电场中的等势面，再画出电场线．6．匀强电场中场强和等势面的关系：在匀强电场中，沿着场强方向的两点间的电势差等于电场强度跟这两点间距离的乘积，即U =Ed ，也可理解为：在匀强电场中，电场强度在数值上等于沿场强方向上单位长度的电势着陆，即E =U/d ．1.4 电容器 带电粒子在电场中的运动1．电容器、电容（1）电容器：两个彼此绝缘又相互靠近的导体可构成一个电容器．（2）电容：描述电容器容纳电荷本事的物理量．①定义：电容器所带的电荷量Q （一个极板所带电荷量的肯定值）与两个极板间电势差U 的比值，叫做电容器的电容． ②定义式：U Q U Q C ∆∆==．电容C 由电容器本身的构造因素确定，与电容器所带电量Q 和充电电压U 无关．③单位：1F=106μF=1012pF④几种电容器（a ）平行板电容器：平行板电容器的电容跟介电常数ε成正比，跟正对面积S 成正比，跟两板间的距离d 成反比，即kdS C πε4=． 带电平行板电容器两极板间的电场可认为是匀强电场，板间场强为U/d E =．（b ）固定电容器、可变电容器、电解电容器．电解电容器接入电路时应留意其极性．2． 带电体在电场中的运动（1）平衡（静止或匀速）：仅在电场力和重力作用下满意mg qE =（2）加速（1）能量：在任何电场中，若只有电场力做功，有21222121mv mv qU -=． （2）动力学：在匀强电场中，若只有电场力作用，带电体做匀变速运动，其加速度为mEq a =． （3）偏转当不计重力的带电粒子以肯定初速垂直电场方向进入匀强电场时，粒子的运动为类平抛运动，其轨迹是抛物线．当带电粒子的质量为m ，电量为q ，两平行金属板板长为l ，距离为d ，板间电压为U ，当带电粒子以初速v 0平行于两板进入电场时，两板间的场强为dU E =． 在垂直于场强方向上，粒子做匀速直线运动：t v x v v 0x ==,0．在平行于场强方向上粒子做初速度为零的匀加速直线运动：m qE a =，221,t mqE y t m qE v y ==． 离开电场时，粒子在板间的运动时间为0v l t =﹔ 沿电场力方向上的位移为;2212022mdv qUl at y == 速度方向上的偏转角为φ，200tan mdv qUl v v y==φ．（4）圆周运动带电粒子在点电荷形成的径向辐射状分布的静电场中，可做匀速圆周运动．如氢原子核外电子的绕核运动．此时有rv m r Qqk 22=． 3．示波器：（1）构造：示波器的核心部件是示波管，它由电子枪、偏转电极、荧光屏组成．（2）示波管的基本工作原理：利用两组正交的偏转极板，可以限制电子打在荧光屏上的位置．示意图如右：两组偏转电极分别限制电子在水平、竖直方向的偏转．一般在水平偏转电极上加扫描电压（从左向右周期性扫描），在竖直偏转电极上加须要探讨的信号．（3）示波器面板开关与旋钮的作用：如图2-1-1所示为J2459型示波器的面板．①是辉度调整旋钮，标以“☼”符号，用来调整光点和图像的亮度． 顺时针旋转旋钮时，亮度增加．②是聚焦调整旋钮“⊙”，③是协助聚焦调整旋钮“○”，这两个旋钮协作着运用，能使电子射线会聚，在荧光屏上产生一个小的亮斑，得到清楚的图像．往下是电源开关和指示灯，用后盖板上的电源插座接通电源后，把开关扳向“开”的位置，指示灯亮，经过一两分钟的预热，示波器就可以运用了．荧光屏下边第一行中，④是竖直位移旋钮，⑤是水平位移旋钮，分别用来调整图像在竖直方向和水平方向的位置． 它们中间的两个旋钮是“Y 增益”和“X 增益”旋钮，分别用来调整图像在竖直方向和水平方向的幅度，顺时针旋转时，幅度增大．中间一行左边的大旋钮是衰减调整旋钮，它有1、10、100、1000四挡，最左边的“1”挡不衰减，其余各挡分别可使输入的电压衰减为原来的1/10、1/100、1/1000．运用它可以使图像在竖直方向的幅度减小为前一挡的1/10，最右边的正弦符号“～”挡不是衰减，而是由示波器内部供应竖直方向的沟通信号电压，可用来视察正弦波形或检查示波器是否正常工作．中间一行右边的大旋钮是扫描范围旋钮，也有四挡，可以变更加在水平方向的扫描电压的频率范围，左边第一挡是10～100Hz，向右旋转每上升一挡，扫描频率都增大10倍，最右边的是“外X”挡，运用这一挡时，机内没有加扫描电压，水平方向的电压可以从外部输入．中间的小旋钮是扫描微调旋钮，它可以在初定的频率范围内，进行连续微调，得到一确定的频率．顺时针转动时频率连续增加．底下一行中间的旋钮“Y输入”、“X输入”和“地”分别是竖直方向、水平方向和公共接地的输入接线柱．左边的“DC、AC”是竖直方向输入信号的直流、沟通选择开关，置于“DC”位置时，所加的信号电压是干脆输入的；置于“AC”位置时，所加信号电压是通过一个电容器输入的，它可以让沟通信号通过而隔断直流成分．右边的“同步”也是一个选择开关，置于“+”位置时，扫描由被测信号正半周起同步，置于“－”位置时，扫描由负半周起同步．这个开关主要在测量较窄的脉冲信号时起作用，对于正弦波、方波等，无论扳到“+”或“－”，都能很好地同步．对测量没有影响．。
