电力企业热工自动化试题集锦附答案一、填空1．按照获得测量结果的方式不同．测量分为_____ 测量和_____ 测量。
参考答案：直接；间接。
2．国际温标采用的温度的单位名称是______，单位符号表示为______。
参考答案：开尔文；K。
3.______温度和______温度之间的换算关系是：T=t+273.15(K) 参考答案：热力学；摄氏。
4．热工测量仪表一般有______、______和中间件三部分组成。
参考答案：感受件；显示件。
5．玻璃液体温度计按结构可分为______、______和外标式温度计。
参考答案：棒式温度计；内标式温度计。
6．热电偶是由两根不同性质的导体______或______—构成的。
参考答案：焊接；绞接；7．热电偶焊接的一端称为______端，与导线连接的—端称为______端。
参考答案：热；冷。
8．工业常用热电阻有______, ________和镍电阻三种。
参考答案：铂电阻；铜电阻。
9．弹簧管一般压力表的准确度等级有______ 、______和2.5三种。
参考答案：1．0；1．510．精密压力表的准确度等级有______ 、______、______三种。
参考答案；0．25；0．4和0．1。
11．热电阻与二次仪表的连接方法有两种：即______ 和______ 。
参考答案：二线制；三线制。
12．温度测量仪表按其测量方式可分为______和______两种。
参考答案：接触式测温；非接触性测温。
13．电厂中常用的测量流量的节流元件是 ______ 和______ 。
参考答案：标准喷嘴；标准孔板。
14．火电厂中入厂煤的计量多采用 ______ 或______ 。
参考答案：电子皮带称；轨道衡。
15．评定仪表品质好坏的技术指标是仪表的稳定性、______ 和______。
参考答案：准确度等级，灵敏度。
16．热电偶的热电势是由______和 ______ 组成的。
参考答案：接触电势；温差电势。

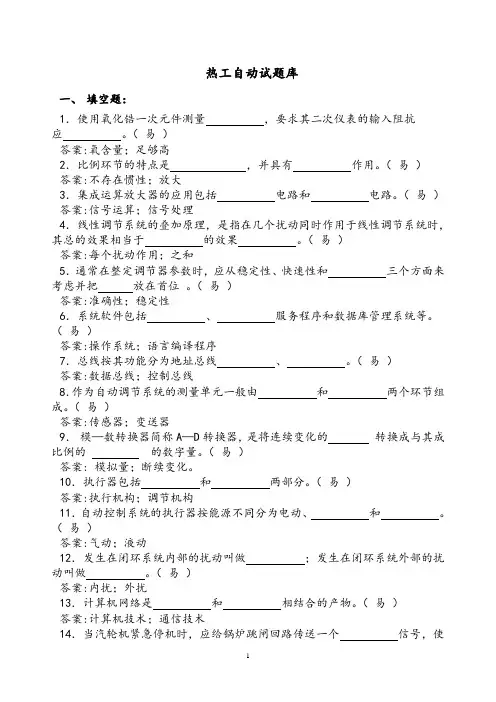

热工自动试题库一、填空题：1．使用氧化锆一次元件测量，要求其二次仪表的输入阻抗应。
（易）答案:氧含量；足够高2．比例环节的特点是，并具有作用。
（易）答案:不存在惯性；放大3．集成运算放大器的应用包括电路和电路。
（易）答案:信号运算；信号处理4．线性调节系统的叠加原理，是指在几个扰动同时作用于线性调节系统时，其总的效果相当于的效果。
（易）答案:每个扰动作用；之和5．通常在整定调节器参数时，应从稳定性、快速性和三个方面来考虑并把放在首位。
（易）答案:准确性；稳定性6．系统软件包括、服务程序和数据库管理系统等。
（易）答案:操作系统；语言编译程序7．总线按其功能分为地址总线、。
（易）答案:数据总线；控制总线8．作为自动调节系统的测量单元一般由和两个环节组成。
（易）答案:传感器；变送器9．模—数转换器简称A—D转换器，是将连续变化的转换成与其成比例的的数字量。
（易）答案: 模拟量；断续变化。
10．执行器包括和两部分。
（易）答案:执行机构；调节机构11．自动控制系统的执行器按能源不同分为电动、和。
（易）答案:气动；液动12．发生在闭环系统内部的扰动叫做；发生在闭环系统外部的扰动叫做。
（易）答案:内扰；外扰13．计算机网络是和相结合的产物。
（易）答案:计算机技术；通信技术14．当汽轮机紧急停机时，应给锅炉跳闸回路传送一个信号，使锅炉。
（易）答案:汽轮机已跳闸；立即停炉15．火焰探头应通以一定压力的空气，用以和。
（易）答案:冷却；清洁16．自动化仪表的干扰分为和两种类。
（易）答案:内部干扰；外部干扰17．压力变送器的零点迁移，就是把变送器所对应的由零迁移到某一个不为零的数值。
（易）答案:零点；被测参数值18．接口电路通常分为接口和接口。
（易）答案:并行；串行19．通讯信道通常有三种模式、、双工方式。
（易）答案:单工方式；半双工方式20．环节之间的连接方式基本上有、和反馈连接等几种典型方式。
（易）答案:串联；并联21．气动执行器的气源必须经过净化、除尘、、、一般取自无油的压缩空气机。

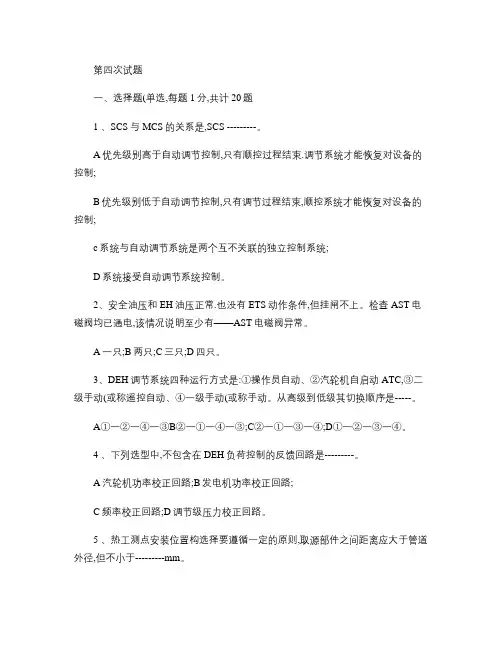

第四次试题一、选择题(单选,每题1分,共计20题1 、SCS与MCS的关系是,SCS ---------。
A优先级别高于自动调节控制,只有顺控过程结束.调节系统才能恢复对设备的控制;B优先级别低于自动调节控制,只有调节过程结束,顺控系统才能恢复对设备的控制;c系统与自动调节系统是两个互不关联的独立控制系统;D系统接受自动调节系统控制。
2、安全油压和EH油压正常.也没有ETS动作条件,但挂闸不上。
检查AST电磁阀均已通电,该情况说明至少有——AST电磁阀异常。
A一只;B两只;C三只;D四只。
3、DEH调节系统四种运行方式是:①操作员自动、②汽轮机自启动ATC,③二级手动(或称遥控自动、④一级手动(或称手动。
从高级到低级其切换顺序是-----。
A①一②一④一③B②一①一④一③;C②一①一③一④;D①一②一③一④。
4 、下列选型中,不包含在DEH负荷控制的反馈回路是---------。
A汽轮机功率校正回路;B发电机功率校正回路;C频率校正回路;D调节级压力校正回路。
5 、热工测点安装位置构选择要遵循一定的原则,取源部件之间距离应大于管道外径,但不小于---------mm。
A 200;B 100;C 250;D 1506、一次门的严密性试验,应该用-----倍的工作压力进行水压试验,--------MIN内无渗漏。
A 1,3;B 1.25,5;C 1.5,5D 2,10。
7、不同直径的管于对口焊接,其内径差不宜超过-------mm否则.应采用变径管。
A 0.5;B 1;C 2;D 3。
8、汽轮机轴承润滑油压力低联锁保护压力开关的取样点,应在——。
A润滑油母管的始端;B润滑袖母管的中间;C注油器出口;D润滑油母管的末端。
9、在锯弓上安装锯条时,锯条的齿面向-----------A锯弓工作时的前进方向安装;B锯弓工作时的后退方向安装;c实际需要窭装; D无所谓。
10、在安装顶棚壁温测点时,测点的安装高度为顶棚上------mm左右,且上下-------mm的地方不能有焊缝;A 300,100;B 300, 50;C 250.100;D 350.150。
电力系统热工专业技能竞赛理论试卷答案一、单选题《火力发电厂热工自动化系统检修运行维护规程》的适用性，下列说法正．DL/T 774-20041 A ）。
确的是（适用于以采用分散控制系统的火力发电机组为主，其热工自动化系统的检修和日常运 A.行维护；不适用于未采用分散控制系统的火力发电机组，其热工自动化系统的检修和日常运行B.维护；C.不适用于火力发电基建机组热工自动化设备的安装、调试和试验；.D. DL/T 774-2004是强制性标准。
）个月宜进行一次。
DAS测量系统的综合误差抽检每（ C ２．D. 12； C. 6；B. 3 A. 1；C ）。
３．数字式仪表的允许误差计算公式，用准确度等级的表示方式是（1刻度。
D. 0.2%±C.△=±a% FS; △max=A.△士K; B.=±[a%FS十b];４．经校验，确认某机组主蒸汽温度测量用热电偶(K分度)精度等级为Ⅱ级，显示表刻度为0～600℃，精度为0.5级，热电偶补偿导线允许误差为1. 5℃，则该测量系统可能产生的最大测量误差约为（Ｂ）℃。
A. 5. 6 ;B. 3. 4 ;C. 4. 2 ;D. 4. 5５．角接取压装置的检查与质量要求中，要求采用对焊法兰紧固节流装置时，法兰内径必须（ A ）管道内径。
环室取压的前后环室开孔直径D'应相等，并等于管道内径D，允许1D≤D'≤1. 02D，但不允许环室开孔直径小于管道内径。
A.等于; B大于; C.小于; D.大于或等于。
６．根据DL/T 774-2004内容，锅炉启动前，FSSS进行燃油阀泄漏测试时，关闭燃油快速安全关断阀和各油枪关断阀，启动试验按钮，打开快速安全关断阀建立油压，当油压达到规定值实际运行值的__ __%后，关闭快速安全关断阀，维持时间大于_______s，压） A 。
（__% __ 力下降应不大于试验油压的A. 120, 60, 1;B. 100, 120, 0.5;C. 125> 180, 1;D. 110, 60, 0.57．DL/T 774-2004中有关接地一节内容未包括的是（ D ）。
考试A卷得分一、单选题【本大题共20小题，每小题1分共20分：每小题给出的几个选项中，只有一个符合题意要求，把所选项前的字母填在题目的括号评卷人内。
】y=__x1 00^4）[1]测量误差通常用绝对误差和相对误差表示，其中相对误差如果以公式r~m表示，则下述描述符合误差理论定义的是（）A.6为被测量真值与测定值之差，称为测量仪表的绝对误差（测量值与测量真值之差）B.当m取测量仪表的指示值x时，y称为标称相对误差：C.当m取测量的实际值X时，丫称为引用相对误差：（实际相对误差）D.当m取仪表的满量程值时，y称为实际相对误差。
（引用相对误差）[2]落实《防止电力生产重大事故的二十五项重点要求》的措施中，下述正确的是（）.A.为确保锅炉汽包水位保护动作的可靠性.机组运行中应定期通过汽包水位的实际上升和下降，来进行水位高限和下限的传动校验，严禁通过其它方法模拟传动试虹B.为确保DCS配置满足机组任何工况下的监控要求,CPU负荷率应控制在设计指标之内并留有适当裕度，每次机组启动前均应进行DCS完整的基本性能与应用功能试验C.靠近高温管道、阀门等热体的电缆应有隔热措施.靠近带油设备的电缆沟盖板应密封D.ETS和TSI应加强定期巡视检查，所配电源必须可靠，其电压波动值不得大于±10%«CPU及重要跳机保护信号和通道必须冗余配置。
（应为5的）【3】根据D1JT1056和DL/T774规定，小李提出的保护系统管理条文，不正确的是（）。
A.填写信号强制或解除强制信号单并经批准.热工保护联锁条件方可退出或投入运行B.热工重要保护信号需暂时退出运行时，应经总工程的批准并限时恢复C.机组大修后，启动前应进行所有主辅设备的保护连锁试驶.存在故障时禁止机组启动D.运行中因故撤出的重要保护系统，若不能在规定的时间内恢复，应停运机组[4]以下为提高热控系统电源可靠运行而采取的措施中，正确的是（）.A.火检柜电源与火检风扇电源应独立配置或有相应的隔离措施B.ETS采用“双通道”设计时，每个通道的AST跳闸电磁阀，应由二路直流电源并联供电C.分散控制系统供电电源必须采用二路UPS电源供电方式D.热工伴热电源不可连接DCS电源，只能取自检修电源或照明电源[5]差压开关校验时，应在其正负压室同时加上允许工作压力的（）倍，关闭校准器通往被检开关的阀门，耐压（Ai-i-C）min应无泄漏。

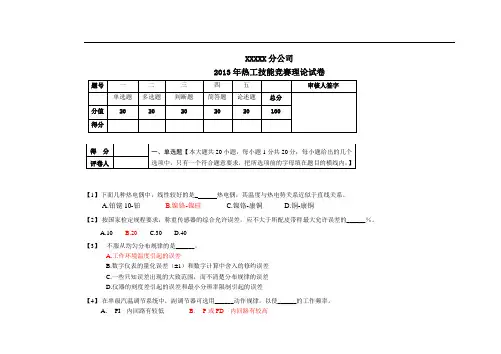

.XXXXX分公司2013年热工技能竞赛理论试卷【1】下面几种热电偶中，线性较好的是_ 热电偶，其温度与热电势关系近似于直线关系。
A.铂铑10-铂B.镍铬-镍硅C.镍铬-康铜D.铜-康铜【2】按国家检定规程要求，称重传感器的综合允许误差，应不大于所配皮带秤最大允许误差的______％。
A.10B.20C.30D.40【3】不服从均匀分布规律的是______。
A.工作环境温度引起的误差B.数字仪表的量化误差（±1）和数字计算中舍入的修约误差C.一些只知误差出现的大致范围，而不清楚分布规律的误差D.仪器的刻度差引起的误差和最小分辨率限制引起的误差【4】在串级汽温调节系统中，副调节器可选用______动作规律，以使______的工作频率。
A．PI 内回路有较低B．P或PD 内回路有较高.C．PID 外回路有较高D．PD 内回路有较低【5】如果氧化锆氧量计锆头安装处不密封有泄漏时，氧化锆氧量计指示将______；如运行时间久，锆头积灰严重时，氧化锆氧量计指示将______。
A.偏大偏小B.偏小偏大C.偏大偏大D.偏小偏小【6】气体介质压力测量时，其测点位置应取在工艺管道的______。
A.管道的水平中心线两侧B.下半部与管道的水平中心线成45º夹角的范围内C.管道的上半部D.ABC均可以【7】不能作为提高火电机组AGC负荷响应速度的主要途径的是______。
A.采用BF和定压工作方式B.采用TF和滑压工作方式C.适当降低运行参数设定值D.增强煤量和一次风量的前馈作用【8】协调控制系统中，控制方式切换优先级顺序是______。
A.闭锁加或减RUNBACK RD/RUPB.RD/RUP闭锁加或减RUNBACKC.RD/RUP RUNBACK闭锁加或减D.RUNBACK RD/RUP闭锁加或减【9】检修后的机柜，应无裸露线头遗留；但因检修完工验收时的疏忽，机组启动后热工人员小王巡检到FSSS柜时，发现柜内有裸露线头遗留，此时小王______。

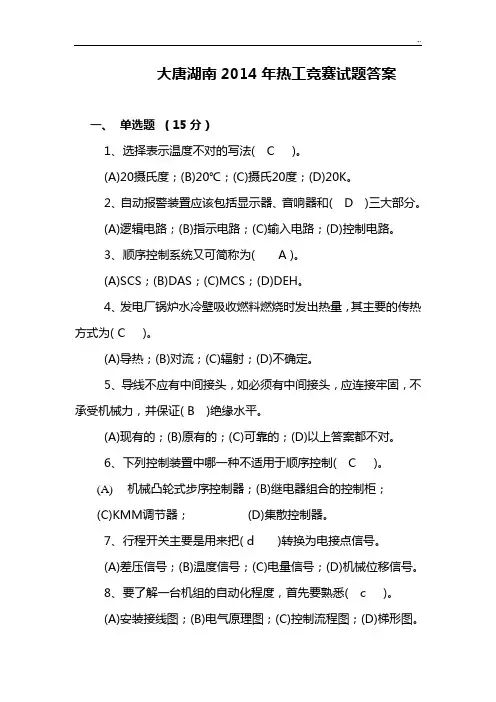

大唐湖南2014年热工竞赛试题答案一、单选题（15分）1、选择表示温度不对的写法( C )。
(A)20摄氏度；(B)20℃；(C)摄氏20度；(D)20K。
2、自动报警装置应该包括显示器、音响器和( D )三大部分。
(A)逻辑电路；(B)指示电路；(C)输入电路；(D)控制电路。
3、顺序控制系统又可简称为( A )。
(A)SCS；(B)DAS；(C)MCS；(D)DEH。
4、发电厂锅炉水冷壁吸收燃料燃烧时发出热量，其主要的传热方式为( C )。
(A)导热；(B)对流；(C)辐射；(D)不确定。
5、导线不应有中间接头，如必须有中间接头，应连接牢固，不承受机械力，并保证( B )绝缘水平。
(A)现有的；(B)原有的；(C)可靠的；(D)以上答案都不对。
6、下列控制装置中哪一种不适用于顺序控制( C )。
(A)机械凸轮式步序控制器；(B)继电器组合的控制柜；(C)KMM调节器；(D)集散控制器。
7、行程开关主要是用来把( d )转换为电接点信号。
(A)差压信号；(B)温度信号；(C)电量信号；(D)机械位移信号。
8、要了解一台机组的自动化程度，首先要熟悉( c )。
(A)安装接线图；(B)电气原理图；(C)控制流程图；(D)梯形图。
9、调节系统的整定就是根据调节对象调节通道的特性确定( B )参数。
(A)变送器；(B)调节器；(C)执行器；(D)传感器。
10、测振仪器中的某放大器的放大倍数K随频率上升而( A )，这样的放大器称微分放大器。
(A)增加；(B)减少；(C)恒定；(D)不确定。
11、下列测量元件中不是用于测量流量的是( C )。
(A)笛形管；(B)毕托管；(C)应变片；(D)浮子12、调节就是抵消扰动的影响，使调节变量恢复到( B )。
(A)初始值；(B)给定值；(C)恒定值；(D)标准值。
13、在单相全波整流电路中，若要求输出直流电压为18V，则整流变压器二次侧的输出电压应为( C )。
XXXX）分公司2013年热工技能竞赛理论试卷【1】下面几种热电偶中，线性较好的是 _________ 热电偶，其温度与热电势关系近似于直线关系。
A•铂铑10-铂B•镍铬-镍硅C•镍铬-康铜D•铜-康铜【2】按国家检定规程要求，称重传感器的综合允许误差，应不大于所配皮带秤最大允许误差的______ %。
A. 10B.20C.30D.40【3】不服从均匀分布规律的是 _______ 。
A. 工作环境温度引起的误差B. 数字仪表的量化误差（±1）和数字计算中舍入的修约误差C. 一些只知误差出现的大致范围，而不清楚分布规律的误差D. 仪器的刻度差引起的误差和最小分辨率限制引起的误差【4】在串级汽温调节系统中，副调节器可选用 _________ 动作规律，以使_______ 的工作频率。
A. PI内回路有较低B. P或PD 内回路有较高C. PID 外回路有较高D. PD 内回路有较低【5】如果氧化锆氧量计锆头安装处不密封有泄漏时，氧化锆氧量计指示将 _____ ;如运行时间久，锆头积灰严重时，氧化锆氧量计指示将______ 。
A. 偏大偏小B.偏小偏大C.偏大偏大D.偏小偏小【6】气体介质压力测量时，其测点位置应取在工艺管道的___________ 。
A. 管道的水平中心线两侧B. 下半部与管道的水平中心线成450夹角的范围内C. 管道的上半部D. ABC均可以【7】不能作为提高火电机组AGC负荷响应速度的主要途径的是___________ 。
A.采用BF和定压工作方式B.采用TF和滑压工作方式C. 适当降低运行参数设定值D.增强煤量和一次风量的前馈作用【8】协调控制系统中，控制方式切换优先级顺序是__________ 。
A. 闭锁加或减RUNBACK RD/RUPB. RD/RUP 闭锁加或减RUNBACKC. RD/RUP RUNBACK 闭锁加或减D. RUNBACK RD/RUP 闭锁加或减【9】检修后的机柜，应无裸露线头遗留；但因检修完工验收时的疏忽，机组启动后热工人员小王巡检到FSSS柜时，发现柜内有裸露线头遗留，此时小王______ 。

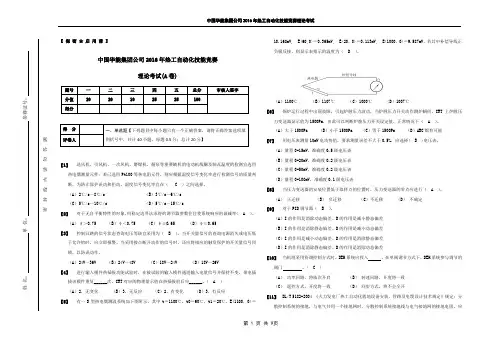

姓 名： 单 位： 参赛证号：密 封 线 内 请 勿 答 题【 保 密 ★ 启 用 前 】中国华能集团公司2016年热工自动化技能竞赛理论考试(A 卷)题号 一 二 三 四 五 总分 审核人签字分值 20 20 10 25 25 100得分【1】 送风机、引风机、一次风机、磨煤机、循泵等重要辅机的电动机线圈及轴瓦温度的检测宜选用热电偶测量元件；若已选用Pt100等热电阻元件，则应根据温度信号变化率进行检测信号的质量判断，为防止保护误动和拒动，温度信号变化率宜在（ C ）之间选择。
（A ）2℃/s ～8℃/s （B ）3℃/s ～6℃/s（C ）5℃/s ～10℃/s （D ）5℃/s ～15℃/s【2】 对于无自平衡特性的对象，用稳定边界法求得的调节器参数往住使系统响应的衰减率（ A ）。
（A ）ψ＞0.75 （B ）ψ＜0.75 （C ）ψ≥0.65 （D ）ψ≤0.65【3】 控制回路的信号状态查询电压等级宜采用为（ B ）。
当开关量信号的查询电源消失或电压低于允许值时，应立即报警。
当采用接点断开动作的信号时，还应将相应的触发保护的开关量信号闭锁，以防误动作。
（A ）24V ～36V （B ）24V ～48V （C ）18V ～24V （D ）18V ～26V【4】 进行输入模件热插拔功能试验时，在被试验的输入模件通道输入电量信号并保持不变，带电插拔该模件重复______次，CRT 对应的物理量示值在热插拔前后应______。
（ A ）（A ）2，无变化 （B ）3，无反应 （C ）2，有变化 （D ）3，有反应【5】 有一S 型热电偶测温系统如下图所示，其中t ＝1100℃，t0＝60℃，t1＝20℃，E(1100，0)＝10.168mV, E(60,0)＝0.365mV, E(20，0)＝0.113mV, E(1000，0)＝9.587mV ，若其中补偿导线正负极反接，则显示表指示的温度为（ D ）。

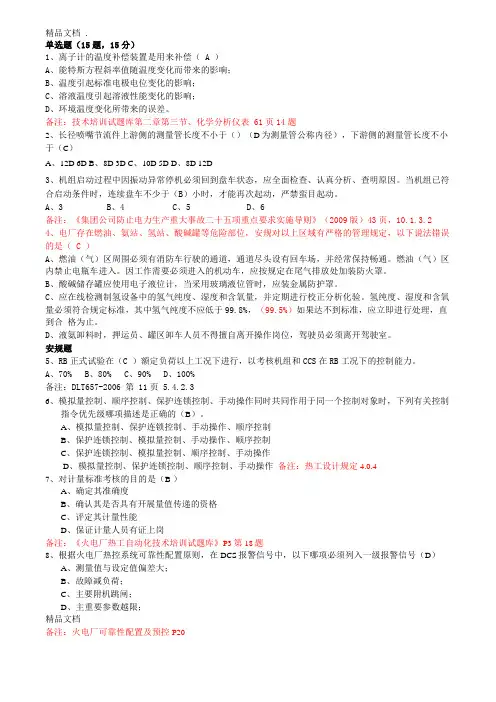

精品文档 .单选题（15题，15分）1、离子计的温度补偿装置是用来补偿（ A ）A、能特斯方程斜率值随温度变化而带来的影响；B、温度引起标准电极电位变化的影响；C、溶液温度引起溶液性能变化的影响；D、环境温度变化所带来的误差。
备注：技术培训试题库第二章第三节、化学分析仪表 61页14题2、长径喷嘴节流件上游侧的测量管长度不小于（）（D为测量管公称内径），下游侧的测量管长度不小于（C）A、12D 6DB、8D 3DC、10D 5DD、8D 12D3、机组启动过程中因振动异常停机必须回到盘车状态，应全面检查、认真分析、查明原因。
当机组已符合启动条件时，连续盘车不少于（B）小时，才能再次起动，严禁蛮目起动。
A、3B、4C、5D、6备注：《集团公司防止电力生产重大事故二十五项重点要求实施导则》（2009版）43页，10.1.3.24、电厂存在燃油、氨站、氢站、酸碱罐等危险部位，安规对以上区域有严格的管理规定，以下说法错误的是（ C ）A、燃油（气）区周围必须有消防车行驶的通道，通道尽头设有回车场，并经常保持畅通。
燃油（气）区内禁止电瓶车进入。
因工作需要必须进入的机动车，应按规定在尾气排放处加装防火罩。
B、酸碱储存罐应使用电子液位计，当采用玻璃液位管时，应装金属防护罩。
C、应在线检测制氢设备中的氢气纯度、湿度和含氧量，并定期进行校正分析化验。
氢纯度、湿度和含氧量必须符合规定标准，其中氢气纯度不应低于99.8%，（99.5%）如果达不到标准，应立即进行处理，直到合格为止。
D、液氨卸料时，押运员、罐区卸车人员不得擅自离开操作岗位，驾驶员必须离开驾驶室。
安规题5、RB正式试验在（C ）额定负荷以上工况下进行，以考核机组和CCS在RB工况下的控制能力。
A、70%B、80%C、90%D、100%备注：DLT657-2006 第 11页 5.4.2.36、模拟量控制、顺序控制、保护连锁控制、手动操作同时共同作用于同一个控制对象时，下列有关控制指令优先级哪项描述是正确的（B）。
大唐湖南2014年热工竞赛试题答案一、单选题（15分）1、选择表示温度不对的写法( C )。
(A)20摄氏度；(B)20℃；(C)摄氏20度；(D)20K。
2、自动报警装置应该包括显示器、音响器和( D )三大部分。
(A)逻辑电路；(B)指示电路；(C)输入电路；(D)控制电路。
3、顺序控制系统又可简称为( A )。
(A)SCS；(B)DAS；(C)MCS；(D)DEH。
4、发电厂锅炉水冷壁吸收燃料燃烧时发出热量，其主要的传热方式为( C )。
(A)导热；(B)对流；(C)辐射；(D)不确定。
5、导线不应有中间接头，如必须有中间接头，应连接牢固，不承受机械力，并保证( B )绝缘水平。
(A)现有的；(B)原有的；(C)可靠的；(D)以上答案都不对。
6、下列控制装置中哪一种不适用于顺序控制( C )。
(A)机械凸轮式步序控制器；(B)继电器组合的控制柜；(C)KMM调节器； (D)集散控制器。
7、行程开关主要是用来把( d )转换为电接点信号。
(A)差压信号；(B)温度信号；(C)电量信号；(D)机械位移信号。
8、要了解一台机组的自动化程度，首先要熟悉( c )。
(A)安装接线图；(B)电气原理图；(C)控制流程图；(D)梯形图。
9、调节系统的整定就是根据调节对象调节通道的特性确定( B )参数。
(A)变送器；(B)调节器；(C)执行器；(D)传感器。
10、测振仪器中的某放大器的放大倍数K随频率上升而( A )，这样的放大器称微分放大器。
(A)增加；(B)减少；(C)恒定；(D)不确定。
11、下列测量元件中不是用于测量流量的是( C )。
(A)笛形管；(B)毕托管；(C)应变片；(D)浮子12、调节就是抵消扰动的影响，使调节变量恢复到( B )。
(A)初始值；(B)给定值；(C)恒定值；(D)标准值。
13、在单相全波整流电路中，若要求输出直流电压为18V，则整流变压器二次侧的输出电压应为( C )。
热控专业理论考试试卷姓名：岗位：得分：一、选择题（每题2分，共15题30分）1.汽轮机紧急跳闸保护系统的简称为( D )。
(A)TSI；(B)DEH；(C)DCS；(D)ETS。
2.继电器是一种借助于( B )或其他物理量的变化而自动切换的电器。
(A)机械力；(B)电磁力；(C)电流；(D)电压。
3.汽轮机转速调节主要依靠( C )。
(A)蒸汽进汽温度；(B)蒸汽进汽压力；(C)蒸汽进汽流量；(D)机组负荷。
4.中间再热机组采用旁路系统的目的是( d )。
(A)提高机组出力；(B)提高热力系统效率；(C)调节主蒸汽参数；(D)启动或低负荷时通过锅炉产生的多余蒸汽，维持燃烧。
5. 生产厂房内、外工作场所的井、坑、孔、洞或沟道，必须覆以与地面平齐的坚固的盖板。
检修各种需取下盖板的设备时，必须( C )。
(A)派人看守；(B)挂警告标志；(C)设临时围栏；(D)周围摆放障碍物。
6. 压力的法定计量单位名称是( C )。
(A)mmH2O；(B)bar；(C)Pa；(D)Ton。
7. 根据欧姆定律，相同的电压作用下，下列( B )的描述是对的。
(A)电阻越大，电流越大；(B)电阻越大，电流越小；(C)电阻越小，电流越小；(D)电流大小与电阻无关。
8. 现代科学技术所能达到的最高准确度等级是( B )。
(A)计量标准器具；(B)国家基准；(C)工作计量器具；(D)最高计量标准。
9. 检定变送器时，选用的标准器及配套设备所组成的检定装置，其测量总不确定度应不大于被检变送器允许误差的( A )。
(A)1／4；(B)1／3；(C)1／2；(D)2／3。
10. 热电偶输出电压与( C )有关。
(A)热电偶两端温度；(B)热电偶热端温度；(C)热电偶两端温度和电极材料；(D)热电偶两端温度、电极材料及长度。
11. 精确度为1／20的游标卡尺，其主尺与副尺每格刻度相差( C )。
(A)0.5mm；(B)0.1mm；(C)0.05mm；(D)0.01mm。
电厂集控运行培训《集控运行1》考试题姓名学号一、选择题，在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
（1）在下列热工信号中，其中（）信号作为锅炉重要热工保护信号。
(A) 汽包压力；(B) 汽包水位；(C) 给水流量；（D）主蒸汽流量。
（2）燃煤炉炉膛吹扫和烟道吹扫时间应不少于（）(A) 2min；(B) 5min； (C) 20min；（D）30min。
(3) 在锅炉过热蒸汽温度控制系统中，常用的被控制量是（），调节量是（）。
（A）减温水阀门开度；(B) 过热器进口温度；(C) 过热器出口温度。
(4) 炉跟机的控制方式特点是（）。
（A）主蒸汽压力变化平稳；(B) 负荷变化快，适应性好；(C) 负荷变化平稳；(D)锅炉运行稳定。
(5) 在外界负荷不变时，强化燃烧时汽包水位将会（）。
（A）上升；(B) 下降；(C) 先上升后下降；(D) 先下降后上升。
(6)103%超速保护动作的执行机构是（）（A）高压主汽门（B）高中压调门（C）中压主汽门（7）顺序阀控制的主要优点是（）（A）升负荷快（B）机组产生热应力小（C）节流损失小(8) 某台机组带额定负荷与电网并列运行，机组的额定转速为3000r/min，由于电网事故，该机组甩负荷至零，如果调节系统的速度变动率δ=5.5%，该级组甩负荷后的稳定转速应是( )r/min。
(A)3165 (B)3050 (C) 3150（9）汽轮机的负荷摆动值与DEH系统的迟缓率（）。
（A）成正比；(B) 成反比；(C) 无关。
(10)汽轮机负荷过低时会引起排汽温度升高的原因是( )(A)真空过高；(B) 进汽温度过高；(C) 进入汽轮机的蒸汽流量过低，不足以带走鼓风摩擦损失产生的热量；(D) 进汽压力过高(11) 汽轮机停机惰走降速时，由于鼓风机作用和泊桑效应，低压转子会出现( )突增（A）正胀差；(B) 负胀差；(C) 不会出现；(D) 剧烈变化（12）检测汽轮机偏心的目的是（）（Ａ）振动；(B) 盘车；(C) 位移；(D) 轴弯曲(13)在外界负荷不变的条件下，汽压的稳定主要取决于（）。
答案（金电）一、单选1A 2C 3C 4B 5B 6C 7D 8C 9C 10A11B 12A 13A 14A 15 D二、多选1 AC2 ABD3 ABC4 ACD5 ABD6 BD7 ABC8 AC9 AB 10 AB 11 ABCD 12 ABCD 13 CD 14 ABCD三、判断1× 2√ 3√ 4× 5√ 6× 7√ 8√ 9√ 10√四、计算1、答案：解：设原0.6MPa压力对应的电流为I x，对应改测量范围后的被测压力为P x，因为输出电流与被测压力成正比，则有0.60 104 x----＝I204得Ix＝13.6mA由Px..----12511364204＝得P x＝1.9MPa答：0.6MPa压力是13.6mA，其相应量程改变后的读数压力为1.9MPa。
2、答案：解：额定电流为6000／(1.732×6.3×0.8)＝687(A)额定视在功率为6000／0.8＝7500(kV·A)额定无功功率为6000×0.6／0.8＝4500(kV·A)答：额定电流、额定视在功率和额定无功功率分别为：687A、7500kV·A和4500kV·A。
五、绘图1、答案：D1～D4、D6和D7均为与门，D5为或门。
其工作原理是：当一层中4个角火焰有3个失去，即该层火焰熄灭，若4个火焰都熄灭，且燃料证实信号存在时，则认为全炉膛灭火，发出MFT指令。
2、4-14 有差调节系统图Y0—给定值 Y∞—被调量的稳态值 Y—被调量 Ymax——=最大偏差C—稳态误差衰减率ψ=（Ym1—Ym3）/Ym1=1—Ym3/Ym1超调量A= Ymax—Y0六、简答1、2、答案：须已知的条件有：(1)被测流体名称；(2)被测流体的最大流量、常用流量、最小流量；(3)工作压力(表压)；(4)工作温度；(5)允许压力损失；(6)管道内径；(7)节流件形式及取压方式；(8)管道材料；(9)节流件材料；(10)要求采用的差压计或差压变送器型号及其差压上限。
一、填空1．按照获得测量结果的方式不同．测量分为_____ 测量和_____ 测量。
参考答案：直接；间接。
2．国际温标采用的温度的单位名称是______，单位符号表示为______。
参考答案：开尔文；K。
3.______温度和______温度之间的换算关系是：T=t+273.15(K)参考答案：热力学；摄氏。
4．热工测量仪表一般有______、______和中间件三部分组成。
参考答案：感受件；显示件。
5．玻璃液体温度计按结构可分为______、______和外标式温度计。
参考答案：棒式温度计；内标式温度计。
6．热电偶是由两根不同性质的导体______或______—构成的。
参考答案：焊接；绞接；7．热电偶焊接的一端称为______端，与导线连接的—端称为______端。
参考答案：热；冷。
8．工业常用热电阻有______, ________和镍电阻三种。
参考答案：铂电阻；铜电阻。
9．弹簧管一般压力表的准确度等级有______ 、______和2.5三种。
参考答案：1．0；1．510．精密压力表的准确度等级有______ 、______、______三种。
参考答案；0．25；0．4和0．1。
11．热电阻与二次仪表的连接方法有两种：即______ 和______ 。
参考答案：二线制；三线制。
12．温度测量仪表按其测量方式可分为______和______两种。
参考答案：接触式测温；非接触性测温。
13．电厂中常用的测量流量的节流元件是 ______ 和______ 。
参考答案：标准喷嘴；标准孔板。
14．火电厂中入厂煤的计量多采用 ______ 或______ 。
参考答案：电子皮带称；轨道衡。
15．评定仪表品质好坏的技术指标是仪表的稳定性、______ 和______。
参考答案：准确度等级，灵敏度。
16．热电偶的热电势是由______和 ______ 组成的。
参考答案：接触电势；温差电势。
17．标准电阻是______的度量器，通常由______制成。
第 1 页 共 9页【 保 密 ★ 启 用 前 】中国华能集团公司2016年热工自动化技能竞赛理论考试(B 卷)【1】 差压信号管路敷设，为了减少迟延，信号管路的内径应（ A ）。
（A ）＞（8～12）mm （B ）＜（8～12）mm （C ）=12mm （D ）=16mm【2】 质检点（H 、W 点）是指在工序管理中根据某道工序的重要性和难易程度而设置的关键工序质量控制点，这些控制点不经质量检查签证不得进入下道工序。
其中 H 点为____，W 点为___。
（ D ） （A ）质检部门控制点 监督验收点 （B ）部门控制点 班组控制点 （C ）监理检查签证 质量人员见证点 （D ）不可逾越的停工待检点 见证点 【3】 现需要选用一只被测压力值最大为16MPa ，且较稳定，当被测压力为14MPa ，要求其相对误差不超过±2%的一般弹簧管式压力表，则该只压力表的量程和准确度等级为（ A ）。
（A ）0～25Mpa ，准确度为1级 （B ）0～25Mpa ，准确度为1.5级 （C ）0～40Mpa ，准确度为1级 （D ）0～40Mpa ，准确度为1.5级【4】 现场端子箱周围环境温度应不高于50℃；其位置到各测点的距离应适中，至最远测点的敷线长度应不大于（ C ）。
（A ）50m （B ）30m （C ）25m （D ）35m 【5】 选择现场用压力表的量程时，应使常用点压力落在仪表量程的（ B ）之间。
（A ）1/4～2/3 （B ）1/3～2/3 （C ）1/3～3/4 (D)1/4～3/4 【6】 在协调控制回路中使用前馈控制的目的是（ D ）。
（A ）提高机组对负荷变化的响应能力 （B ）充分利用锅炉的蓄热（C ）减小主汽压在调节过程中过大变化 （D ）以上都是【7】 汽轮机润滑油压保护用的压力开关的安装标高为5m ， 汽轮机转子标高为10m ，若要求汽轮机在润滑油压小于0.08MPa 时发出报警信号，则此压力开关的下限动作值应设定为（C ） (A) 0.08MPa ； （B ）0.129MPa ； （C ）0.1192MPa ； （D ）0.178MPa 。
热工自动试题库一、填空题：1．使用氧化锆一次元件测量，要求其二次仪表的输入阻抗应。
（易）答案:氧含量；足够高2．比例环节的特点是，并具有作用。
（易）答案:不存在惯性；放大3．集成运算放大器的应用包括电路和电路。
（易）答案:信号运算；信号处理4．线性调节系统的叠加原理，是指在几个扰动同时作用于线性调节系统时，其总的效果相当于的效果。
（易）答案:每个扰动作用；之和5．通常在整定调节器参数时，应从稳定性、快速性和三个方面来考虑并把放在首位。
（易）答案:准确性；稳定性6．系统软件包括、服务程序和数据库管理系统等。
（易）答案:操作系统；语言编译程序7．总线按其功能分为地址总线、。
（易）答案:数据总线；控制总线8．作为自动调节系统的测量单元一般由和两个环节组成。
（易）答案:传感器；变送器9．模—数转换器简称A—D转换器，是将连续变化的转换成与其成比例的的数字量。
（易）答案: 模拟量；断续变化。
10．执行器包括和两部分。
（易）答案:执行机构；调节机构11．自动控制系统的执行器按能源不同分为电动、和。
（易）答案:气动；液动12．发生在闭环系统内部的扰动叫做；发生在闭环系统外部的扰动叫做。
（易）答案:内扰；外扰13．计算机网络是和相结合的产物。
（易）答案:计算机技术；通信技术14．当汽轮机紧急停机时，应给锅炉跳闸回路传送一个信号，使锅炉。
（易）答案:汽轮机已跳闸；立即停炉15．火焰探头应通以一定压力的空气，用以和。
（易）答案:冷却；清洁16．自动化仪表的干扰分为和两种类。
（易）答案:内部干扰；外部干扰17．压力变送器的零点迁移，就是把变送器所对应的由零迁移到某一个不为零的数值。
（易）答案:零点；被测参数值18．接口电路通常分为接口和接口。
（易）答案:并行；串行19．通讯信道通常有三种模式、、双工方式。
（易）答案:单工方式；半双工方式20．环节之间的连接方式基本上有、和反馈连接等几种典型方式。
（易）答案:串联；并联21．气动执行器的气源必须经过净化、除尘、、、一般取自无油的压缩空气机。
