互换性与技术测量 模拟试题2

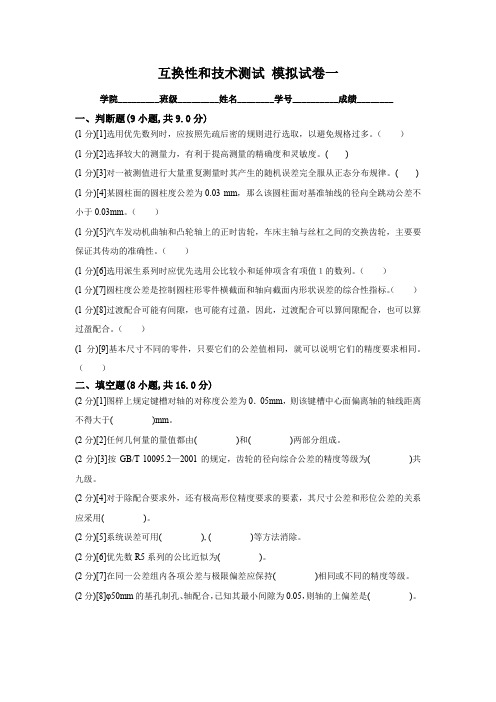

互换性和技术测试模拟试卷一学院_________班级_________姓名________学号__________成绩________一、判断题(9小题,共9.0分)(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。

（）(1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。

( )(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( ) (1分)[4]某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

（）(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。

（）(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

（）(1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）(1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。

（）(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）二、填空题(8小题,共16.0分)(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm，则该键槽中心面偏离轴的轴线距离不得大于( )mm。

(2分)[2]任何几何量的量值都由( )和( )两部分组成。

(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为( )共九级。

(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。

(2分)[5]系统误差可用( ), ( )等方法消除。

(2分)[6]优先数R5系列的公比近似为( )。

(2分)[7]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。

(2分)[8]φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( )。

互换性与技术测量试题及答案一、试题一、选择题（每题2分，共20分）1. 以下哪个不是互换性的基本条件？A. 尺寸一致性B. 几何形状一致性C. 功能一致性D. 材料一致性2. 在互换性设计中，以下哪个参数用于表示零件加工误差？A. 基本尺寸B. 上偏差C. 下偏差D. 公差3. 在技术测量中，以下哪个是测量误差的主要来源？A. 测量工具误差B. 测量方法误差C. 测量环境误差D. 所有以上选项4. 以下哪个测量方法属于间接测量？A. 尺寸测量B. 重量测量C. 温度测量D. 压力测量5. 在互换性设计中，以下哪个表示配合的最小间隙？A. 基本尺寸B. 上偏差C. 下偏差D. 公差二、判断题（每题2分，共20分）1. 互换性设计可以降低制造成本。

（）2. 公称尺寸是指零件的加工尺寸。

（）3. 在技术测量中，绝对误差是指测量值与真实值之间的差。

（）4. 测量误差越小，测量精度越高。

（）5. 在互换性设计中，配合间隙越大，零件磨损越严重。

（）三、填空题（每题2分，共20分）1. 互换性设计的基本原则是保证零件的______、______和______。

2. 在互换性设计中，公差带是由______、______和______组成的。

3. 测量误差包括______误差、______误差和______误差。

4. 在技术测量中，测量方法误差主要包括______误差、______误差和______误差。

5. 互换性设计中的配合分为______配合、______配合和______配合。

四、简答题（每题5分，共20分）1. 简述互换性设计的基本原则。

2. 简述测量误差的分类及特点。

3. 简述互换性设计中的配合种类及其特点。

4. 简述技术测量中减小测量误差的方法。

二、答案一、选择题1. D2. D3. D4. B5. C二、判断题1. √2. ×3. √4. √5. ×三、填空题1. 尺寸一致性、几何形状一致性、功能一致性2. 基本尺寸、上偏差、下偏差3. 系统误差、随机误差、粗大误差4. 方法误差、操作误差、环境误差5. 过盈配合、间隙配合、过渡配合四、简答题1. 互换性设计的基本原则：保证零件的尺寸一致性、几何形状一致性和功能一致性。

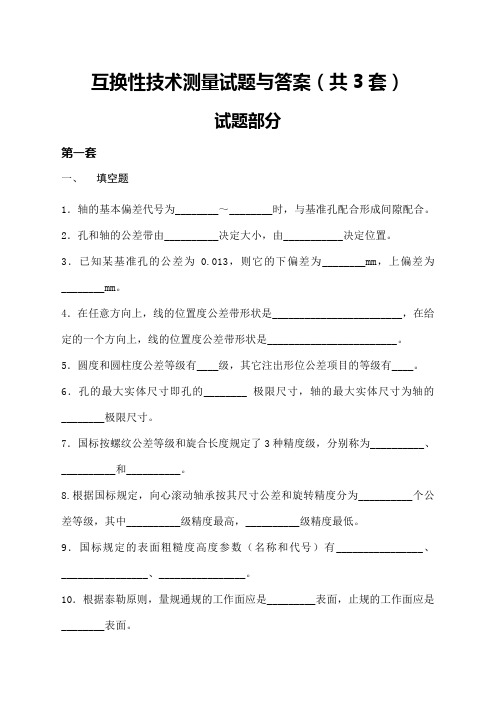

互换性技术测量试题与答案（共3套）试题部分第一套一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。

2．孔和轴的公差带由__________决定大小，由___________决定位置。

3．已知某基准孔的公差为0.013，则它的下偏差为________mm，上偏差为________mm。

4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。

5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。

6．孔的最大实体尺寸即孔的________•极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。

7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。

8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。

9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。

10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。

11．圆柱度和径向全跳动公差带的________相同，________不同。

二、判断题（若正确请在题后的括弧内打“√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。

( )2．φ30M8／h7和φ30H8／m7的配合性质相同。

( )3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。

( )4．直线度公差带一定是距离为公差值t 的两平行平面之间的区域。

( ) 5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

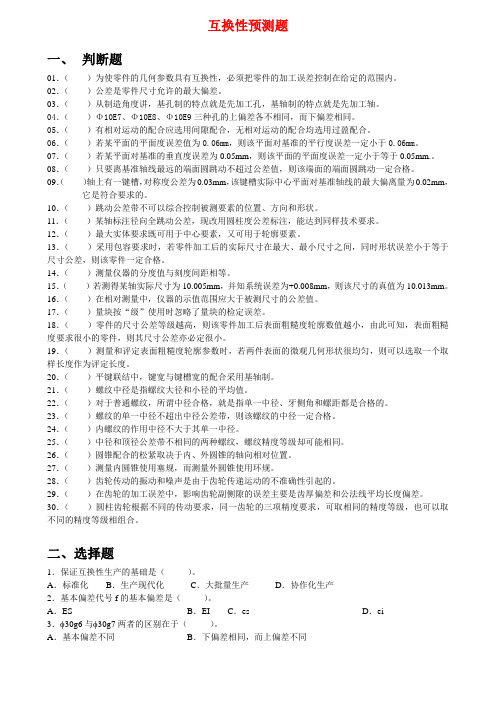

互换性预测题一、判断题01．（）为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

02．（）公差是零件尺寸允许的最大偏差。

03．（）从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

04．（）Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

05．（）有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

06．（）若某平面的平面度误差值为0.06mm，则该平面对基准的平行度误差一定小于0.06mm。

07．（）若某平面对基准的垂直度误差为0.05mm，则该平面的平面度误差一定小于等于0.05mm.。

08．（）只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。

09．（）轴上有一键槽，对称度公差为0.03mm，该键槽实际中心平面对基准轴线的最大偏离量为0.02mm，它是符合要求的。

10．（）跳动公差带不可以综合控制被测要素的位置、方向和形状。

11．（）某轴标注径向全跳动公差，现改用圆柱度公差标注，能达到同样技术要求。

12．（）最大实体要求既可用于中心要素，又可用于轮廓要素。

13．（）采用包容要求时，若零件加工后的实际尺寸在最大、最小尺寸之间，同时形状误差小于等于尺寸公差，则该零件一定合格。

14．（）测量仪器的分度值与刻度间距相等。

15．（）若测得某轴实际尺寸为10.005mm，并知系统误差为+0.008mm，则该尺寸的真值为10.013mm。

16．（）在相对测量中，仪器的示值范围应大于被测尺寸的公差值。

17．（）量块按“级”使用时忽略了量块的检定误差。

18．（）零件的尺寸公差等级越高，则该零件加工后表面粗糙度轮廓数值越小，由此可知，表面粗糙度要求很小的零件，则其尺寸公差亦必定很小。

19．（）测量和评定表面粗糙度轮廓参数时，若两件表面的微观几何形状很均匀，则可以选取一个取样长度作为评定长度。

20．（）平键联结中，键宽与键槽宽的配合采用基轴制。

互换性与技术测量试卷(十二套)含部分答案-CAL-FENGHAI.-(YICAI)-Company One1互换性与技术测量试卷一一. 是非判断题：（是划“√”非划“×”）（10分）1.只要将零件的基本尺寸一致，则零件就具有互换性。

（×）2.数字为正的偏差称为上偏差，数字为负的偏差称为下偏差。

（×）3.误差是加工和检测过程中产生的，公差是设计给定的。

（√）4.φ10f7、φ10f8分别与φ10H8配合，它们的Xmin值相等。

（√）5.若某圆柱面的圆度误差值为0.005mm，则该圆柱面对轴线的径向圆跳动差值亦不小于0.005mm 。

（√）6.滚动轴承外圈与座孔的配合为基孔制、内圈与轴的配合为基轴制。

（×）7.精密粗糙度仪是采用针描原理进行测量的。

（√）8.在精密测量中，量块通常是按等使用的。

（√）9.已知某配合的Ymax=－25μm，Tf=35μm。

则此配合是过渡配合。

（√）10. 加工零件的实际尺寸愈靠近基本尺寸，就愈准确。

（×）二、填空题：（15分）1. 若某孔的尺寸标注为φ30+021.00mm，则该零件的MMS为30mm，又称为该零件的最小极限尺寸；其LMS为30.021mm，又称为该零件的最大极限尺寸；而加工允许的尺寸变动范围是0~0.021mm，称为该零件的公差。

若加工后测得某孔的实际尺寸为φ30mm，则该零件是（是、否）合格。

2. φ30F7/h7表示基本尺寸为30mm的基轴（基准）制的间隙配合。

其中F7、h6是公差带代号，F、h是基本偏差代号，7、6表示标准公差等级数。

3.极限尺寸判断原则是指孔和轴的作用尺寸不允许超过其最大实体尺寸，并在任何位置上孔和轴的实际尺寸不允许超过其最小实体尺寸。

4.测量的四要素为：测量对象；测量计量单位；测量方法；测量精确度。

5.测量误差按其性质分为三类，即随机误差粗大误差系统误差。

三、选择题：（10分）1.基本偏差为a~h的轴与基本偏差为H的孔可构成。

广东海洋大学珠海函授站模具设计与制造（高升专）专业13年度《互换性与技术测量》第1次作业姓名＿＿＿＿＿＿分数＿＿＿＿＿＿一、选择题１、对某一尺寸进行系列测量得到一列测得值，测量精度明显受到环境温度的影响，此温度误差为（）。

Ａ.系统误差 B.随机误差Ｃ.粗大误差２、绝对误差与真值之比叫（）Ａ．绝对误差Ｂ．极限误差Ｃ．相对误差３、用比较仪测量零件时，调整仪器所用量块的尺寸误差，按性质为（）Ａ.系统误差Ｂ.随机误差Ｃ.粗大误差４、游标卡尺主尺的刻线间距为（）Ａ．1mmＢ．0.5mmＣ．2mm５、百分表内装有游丝，是为了（）Ａ．消除齿轮侧隙Ｂ．产生测力Ｃ．控制测力６、一列测得值中有一侧的值为29.965mm，在进行数据处理时，若保留四位有效数字，则该值可取成（）mmA. 29.96B.29.97C.30.007、公称尺寸为100mm的量块，若其实际尺寸为100.001mm，用此量块作为测量的基准件，讲产生0.001mm的测量误差，此误差性质是（）A.随机误差B.系统误差C.粗大误差8、精度是表示测量结果中（）影响的程度。

A.系统误差大小B.随机误差大小C.粗大误差大小1、表面粗糙度的基本评定参数是（）A、SmB、RaC、tpD、S2、基本评定参数是依照（）来测定工件表面粗糙度的。

A、波距B、波高C、波度D、波纹3、车间生产中评定表面粗糙度最常用的方法是（）A、光切法B、针描法C、干涉法D、比较法4、主参数Ra为1.6μm时,表面光洁度相对应的是( )A、7B、5C、4D、6二、判断题1、理想要素与实际要素相接触即可符合最小条件。

（）2、形位公差带不涉及基准，其公差带的位置是浮动的，与基准要素无关。

（）3、形状误差数据数值的大小用最小包容区域的宽度或直径表示。

（）4、应用最小条件评定所得的误差值，即是最小值，但不是唯一的值。

（）5、直线度公差带是距离为公差值t的两平行直线之间的区域。

（）6、圆度公差对于圆柱是在垂直于轴线的任一正截面上量取，而对圆锥则是在法线方向测量。

2023互换性与测量技术基础模拟试题及参考答案互换性与测量技术基础模拟试题一、判断题1.公差标准是对几何量误差的限制性措施，采用相应的技术措施是贯彻公差与配合制的技术保证。

2.不完全互换是指零(部)件在装配前，允许有附加地选择;装配时允许有附加地调整但不允许修配;装配后能满足预定使用性能要求。

3.完全互换是指零(部)件在装配或换前，不作任何地选择;装配时不作调整或修配;装配后能满足预定使用性能要求。

4.实际偏差是指实际尺寸减去基本尺寸所得的代数差，极限偏差是指最大(或最小)极限尺寸减去其基本尺寸所得的代数差5.孔和轴的公差带由标准公差决定大小，由基本偏差决定位置。

6.轴50js8，其上偏差为+0.019mm，下偏差为-0.019mm。

7.孔65 -0.042-0.072mm的公差等级为IT7，基本偏差代号为S。

8.尺寸80JS8，已知IT8=46m，则其最大极限尺寸是Ф80.023mm，最小极限尺寸是Ф79.977mm。

9.孔尺寸48P7，其基本偏差是-17m，最小极限尺寸是Ф47.958mm。

10.50H10的孔和50js10的轴，已知IT10=0.100mm，其ES=+0.100mm，EI=0mm，es=+0.050mm，ei=-0.050mm。

11.已知基本尺寸为50mm的轴，其最小极限尺寸为49.98mm，公差为0.01mm，则它的上偏差是-0.01mm，下偏差是-0.02mm。

12.常用尺寸段的标准公差的大小，随基本尺寸的增大而增大，随公差等级的提高而减小。

13.45+0.005 mm孔的基本偏差数值为0 ，50-0.0500-0.112轴的基本偏差数值为-0.050mm。

14.国家标准对未注公差尺寸的公差等级规定为__。

某一正方形轴，边长为25mm，今若按IT14确定其公差，则其上偏差为+0.2mm，下偏差为-0.2mm。

15.属于较高和中等精度的公差等级有m f，用于精密配合或重要配合处。

在线作业一一. 单选题（共6题,共12分）
6. 键槽中心平面对基准轴线的对称度公差值为0.06mm，则允许该中心平面对基准轴线的最大偏离量
二. 多选题（共12题,共48分）
三. 判断题（共20题,共40分）
6. 某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于
8. 当最大实体要求应用于被测要素时，则被测要素的尺寸公差可补偿给形状误差，形位误差的最大允许值应小于给定的公差值。

（2分）
9. 作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸
11. 过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

（2
15. 线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想
18. 某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（2
19. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd
在线作业二
一. 单选题（共5题,共20分）
二. 多选题（共8题,共48分）
三. 判断题（共16题,共32分）
4. 塞规中的止规是按轴的最大极限尺寸设计的，作用是防止轴的实际尺寸大于轴的最大极限尺寸。

（2
7. 国家标准规定，工作量规采用内缩极限。

（2分）
在线作业三一. 单选题（共5题,共20分）
二. 多选题（共6题,共36分）
三. 判断题（共11题,共44分）。

试题二一、选择题（每小题2分，共20分。

请将答案填入下面的表格中）1、利用同一加工方法加工Φ50js6轴和Φ50js7轴，应理解为。

A）前者加工困难B）两者加工难易相当C）后者加工困难D）视相配零件的公差带而定2、某阶梯轴的实际被测轴线各点距基准轴线的距离最近为2μm，最远为4μm，则同轴度误差值为。

A）Φ2μm B）Φ4μmC）Φ6μm D）Φ8μm3、可以根据具体情况规定不同形状的公差带的形位公差项目是。

A）直线度B）平面度C）圆度D）同轴度4、保证互换性生产的基础是。

A）大量生产B）现代化C）标准化D）检测技术5、下列四组基本尺寸皆为100mm的孔或轴的两个公差带代号中，基本偏差数值不相同的那组是。

A）k7与k8 B）c8与c9C）K7与K8 D）C8与C96、作用尺寸是由而形成的一个理想圆柱的尺寸。

Ａ）实际尺寸和形状误差综合影响Ｂ）极限尺寸和形状误差综合影响Ｃ）极限尺寸和形位误差综合影响D）实际尺寸和形位误差综合影响7、标准公差值与有关。

Ａ）基本尺寸和公差等级Ｂ）基本尺寸和基本偏差Ｃ）公差等级和配合性质Ｄ）基本偏差和配合性质8、从加工过程看，零件尺寸进入公差范围的“起始尺寸”是。

Ａ）最大极限尺寸Ｂ）最大实体尺寸Ｃ）最小极限尺寸Ｄ）最小实体尺寸9、封闭环的基本尺寸等于。

Ａ）所有增环的基本尺寸之和Ｂ）所有减环的基本尺寸之和Ｃ）所有增环的基本尺寸之和减去所有减环的基本尺寸之和Ｄ）所有减环的基本尺寸之和减去所有增环的基本尺寸之和10、表面粗糙度的评定参数更能充分反应被测表面的实际情况。

Ａ）轮廓的最大高度Ｂ）微观不平度十点高度Ｃ）轮廓算术平均偏差Ｄ）轮廓的支承长度率二、填空题（每空1分，共20分）1、 用普通量具测量040.0092.030--φ轴，若安全裕度为0.003mm ，则该轴的上验收极限为 ，下验收极限为。

2、 测量误差按其性质可以分为，，等三类。

3、 某孔、轴配合的最大间隙为＋18μm ，配合公差为30μm ，则此配合为 配合。

北华航天工业学院 — 学年第 学期《互换性与技术测量》课程考试卷一、填空（每空1分，共15分）1．已知孔Ф30041.0020.0++，那么公差为 0.021 ，基本偏差为 +0.020 ， 最大实体尺寸为Ф30.020 ，最小实体尺寸为 Ф30.041 。

2.基本偏差代号为P ～ZC 的孔，主要用于 过盈 配合，它的基本偏差为 上 偏差（答上或下偏差）。

3. Ф20021.00+mm 的孔和Ф20015.0002.0++ mm 的轴 配合属于 过渡 配合，其最大 间隙 等于 0.019mm ，最大 过盈 等于 -0.015 mm 。

4. 一般来说，轴的作用尺寸 大于 局部实际尺寸（答大于或小于或等于）。

5. 按等使用量块，是用它的 实际 尺寸，比按级使用精度 高 。

7. 平键联结有三种连接形式。

键槽与键的配合中不会采用 过盈 配合。

二、是非判断（对打√，错打×）（每小题1分，共10分）1(√) 为使零件的几何参数具有互换性,必须把零件的加工误差控制在给定的范围内。

2(×)测量误差中的随机误差是可以消除的。

3(×)公差在一般情况下为正,在个别情况下也可以为负或零。

4(√)φ10E7、φ10E8、φ10E9三种孔的上偏差各不相同,而下偏差相同5(×) 轴上有一键槽，对称度公差为0.03mm,该键槽实际中心平面对基准轴线的最大偏离量为0.02mm,它是符合要求的。

6(×) 过渡配合可能有间隙,可能有过盈。

因此过渡配合可能是间隙配合, 也可能是过渡配合。

7(√)滚动轴承所有公差等级的公差带都单向配置在零线下侧，即上偏差为零。

8(×) 定向公差带可以综合控制被测要素的形状误差和位置误差。

9(×)螺纹中径是指螺纹大径和小径的平均值。

10(√)立式光学计测量尺寸误差采用的是相对测量法。

三.简答题（15分）1. 简述随机误差的性质，并写出判断粗大误差的准则。
