膨胀螺栓种类
一、膨胀螺栓有哪几种
一共有六种，分别为套管式、车修壁虎、化学膨胀、内迫膨胀、窗式膨胀、重型锚栓。
膨胀螺栓由于类型的不同，作用的部位也会有所不同，因而在选购时，要根据实际情况确定，以保证正常使用。
二、膨胀螺栓施工需注意什么
1、在进行膨胀螺栓施工的过程中，要注意控制好其深度，以保证后期正常的安装。
一般来说，墙面上打孔的深度，是要和螺栓管的套子长度是一样，这样才不会出现太长或太短的情况，导致施工出现阻碍。
2、膨胀螺栓施工的时候，要是出现孔深度不够，那么极有可能是因为孔比较小，导致内部堆积了灰尘，这是比较难清理的。
因此，为了避免这种情况的出现，在一开始打孔的时候，就有必要将孔多打0.5cm左右。
3、在进行膨胀螺栓安装的地点，也是要做好研究的，其质地不可
过软，需保证有足够的硬度才行。
比如，在砖头上施工和混凝土上施工，就是完全不同的，如混凝土的硬度比砖头墙体要硬很多，施工膨
胀螺栓也会更牢固。
4、由于膨胀螺栓是不可进行开孔的，因而每一次施工都需要借助
电钻先开好孔，然后将准备好的膨胀螺栓塞进孔内。
此步骤虽然看起
来简单，但也要具有一定技巧的，否则很容易埋下隐患，无法固定牢。

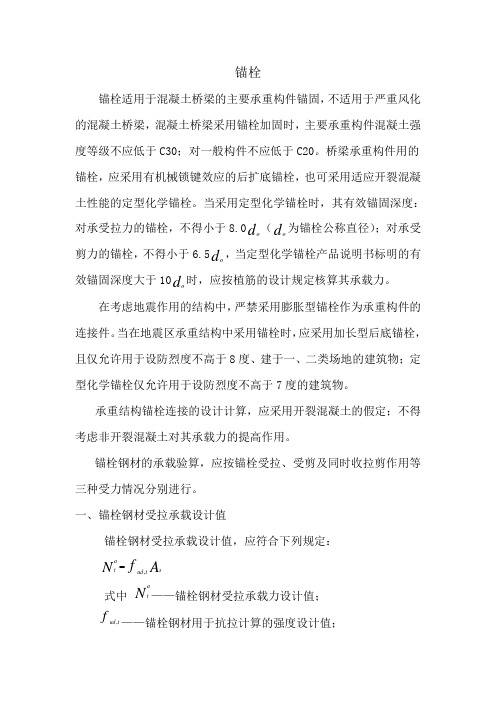

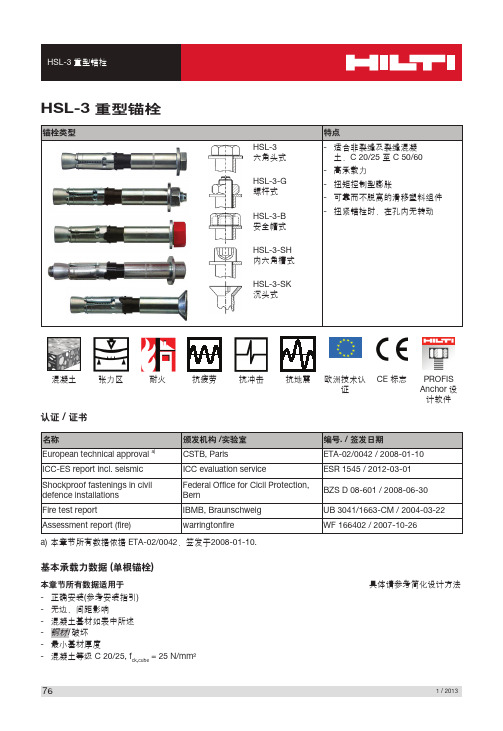

锚栓锚栓适用于混凝土桥梁的主要承重构件锚固，不适用于严重风化的混凝土桥梁，混凝土桥梁采用锚栓加固时，主要承重构件混凝土强度等级不应低于C30；对一般构件不应低于C20。
桥梁承重构件用的锚栓，应采用有机械锁键效应的后扩底锚栓，也可采用适应开裂混凝土性能的定型化学锚栓。
当采用定型化学锚栓时，其有效锚固深度：对承受拉力的锚栓，不得小于8.0d o （d o 为锚栓公称直径）；对承受剪力的锚栓，不得小于6.5d o ，当定型化学锚栓产品说明书标明的有效锚固深度大于10d o 时，应按植筋的设计规定核算其承载力。
在考虑地震作用的结构中，严禁采用膨胀型锚栓作为承重构件的连接件。
当在地震区承重结构中采用锚栓时，应采用加长型后底锚栓，且仅允许用于设防烈度不高于8度、建于一、二类场地的建筑物；定型化学锚栓仅允许用于设防烈度不高于7度的建筑物。
承重结构锚栓连接的设计计算，应采用开裂混凝土的假定；不得考虑非开裂混凝土对其承载力的提高作用。
锚栓钢材的承载验算，应按锚栓受拉、受剪及同时收拉剪作用等三种受力情况分别进行。
一、锚栓钢材受拉承载设计值锚栓钢材受拉承载设计值，应符合下列规定：A fN stud at ,式中 N at ——锚栓钢材受拉承载力设计值；ftud ,——锚栓钢材用于抗拉计算的强度设计值；A s——锚栓有效截面面积。
碳钢、合金钢及不锈钢锚栓的钢材强度设计指标必须符合表1和表2的规定。
二、锚栓钢材受剪承载力设计值锚栓钢材受剪承载力设计值，应区分无杠杆臂和有杠杆臂两种情况（图1）进行计算：1 无杠杆臂受剪 A fV avud a,=2 有杠杆臂受剪 la ffW V m tud tud ela,,)1(2.1σ-=式中V a——锚栓钢材受剪承载力设计值 W el ——锚栓截面抵抗矩 A S ——锚栓的有效截面面积 a m ——约束系数σ——被验算锚栓承受的轴向拉应力，其值按A sN 确定；符号N为轴向拉力；A s 为锚栓有效截面面积l 0——杠杆臂计算长度；当基材表面有压紧的螺帽时，取l 0=l ；当无压紧螺帽时，取l 0=l +0.5d o三、基材混凝土承载力验算基材混凝土的承载力验算，应考虑三种破坏模式：混凝土呈锥形受拉破坏（图2）、混凝土边缘呈楔形受剪破坏（图3）以及同时受拉、剪作用破坏。
锚栓技术设计要点目录1 锚栓类型及材料 (1)1.1 化学锚栓 (1)1.2 机械锚栓 (1)2 适用范围 (1)2.1 适用范围 (1)2.2 涉及规范及标准 (3)3 设计要点 (3)3.1锚固连接内力计算 (3)3.2 受拉承载力计算 (4)3.3 受剪承载力计算 (8)3.4 拉剪复合受力承载力计算 (10)3.5 抗震承载力验算 (10)4 构造规定 (11)4.1 混凝土基材 (11)4.2 锚栓及锚栓布置 (12)4.3 抗震构造措施 (12)锚栓技术设计要点1 锚栓类型及材料锚栓是将被连接件锚固到基材上的锚固组件产品，分为机械锚栓和化学锚栓。
1.1 化学锚栓化学锚栓是由金属螺杆和锚固胶组成，通过锚固胶形成锚固作用的锚栓。
化学锚栓按照其使用范围可分为两种：适用于开裂混凝土和不开裂混凝土的化学锚栓及适用于不开裂的混凝土的化学锚栓。
按照受力机理可分为两种：普通化学锚栓和特殊倒锥形化学锚栓。
特殊倒锥形化学锚栓，在安装时通过锚固胶与倒锥形螺栓杆之间滑移可形成类似于机械锚栓的膨胀力。

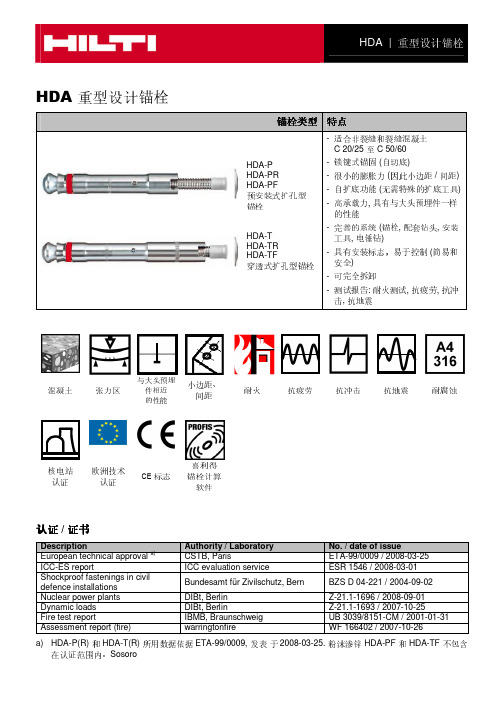

1.2 机械锚栓机械锚栓，是利用锚栓与锚孔之间的摩擦作用或锁键作用形成锚固的锚栓。
按照其工作机理分为两类：扩底型锚栓、膨胀型锚栓。
扩底型锚栓：通过锚孔底部扩孔与锚栓组件之间的锁键形成锚固作用的锚栓，分为自扩底锚栓和模扩地锚栓。
膨胀型锚栓：利用膨胀件加压锚孔孔壁形成锚固作用的锚栓，分为扭矩控制式膨胀型锚栓和位移控制式膨胀型锚栓。
按照其使用范围可分为两种：适用于开裂混凝土和不开裂混凝土的机械锚栓及适用于不开裂的混凝土的机械锚栓。
2 适用范围2.1 适用范围锚栓应按照锚栓性能、基材形状、锚固连接的受力性质、被连接结构类型、抗震设防等要求选用。
锚栓用于结构构件连接时的适用范围锚栓用于非结构构件连接时的适用范围注：1 表中受压是指锚板受压，锚栓本身不是承受压力；2 适用于开裂混凝土的锚栓是指卯足开裂混凝土及裂缝反复开合下锚固性能要求的锚栓。
m12乘160化学锚栓承载力设计值1. 引言1.1 概述在现代建筑和工程结构中，化学锚栓被广泛应用于承载重型设备和构件的安装和固定。
M12乘160化学锚栓作为常见的一种规格，其承载力设计值对于保证结构的安全可靠性至关重要。
本文旨在研究和分析M12乘160化学锚栓的承载力设计值，并探讨影响其设计值的因素。
通过深入理解相关概念、设计公式及参数说明，以及考虑材料强度特性、黏结强度等因素，我们可以更准确地计算出M12乘160化学锚栓的承载能力。
1.2 文章结构本文内容包括以下几个部分：2. M12乘160化学锚栓承载力设计值：介绍M12乘160化学锚栓的基本概念以及与承载力设计相关的概念和公式。
3. 影响M12乘160化学锚栓承载力设计值的因素：探讨影响该型号化学锚栓承载力设计值的材料强度特性、黏结强度及结构设计限制等因素。
4. 承载力计算与案例分析：介绍计算M12乘160化学锚栓承载力的方法和实际应用，并通过案例分析展示其评估结果。
同时，对比不同条件下的承载力设计值，提供不同情况下的设计参考。
5. 结论与建议：总结研究结果的意义和重要性，归纳已有研究成果，并提出改进建议和未来发展方向。
1.3 目的本文旨在确定M12乘160化学锚栓的承载力设计值，并深入分析影响其设计值的因素。
通过全面了解相关概念、设计公式及参数说明，并考虑材料特性、黏结强度以及结构设计限制等因素，我们可以为工程师和设计师提供准确可靠的M12乘160化学锚栓选型和使用指导，从而保证结构安全性和稳定性。
2. M12乘160化学锚栓承载力设计值：2.1 M12乘160化学锚栓简介：M12乘160化学锚栓是一种常见的固定装置，通常用于在建筑结构中提供稳定的支撑和连接。
它由M12直径的螺栓和长为160mm的主体部分组成。
该化学锚栓经过特殊的制造工艺，可以通过与基材内部发生反应而实现更牢固的固定效果。
2.2 锚栓承载力设计相关概念：在进行承载力设计时，我们需要考虑以下几个重要概念：- 破坏模式：研究M12乘160化学锚栓在受力情况下可能发生的不同破坏模式，如拉伸破坏、剪切破坏或撕裂破坏。
1、产品介绍那比石（Nabis）品牌机械锁键型切、扩式机械锚栓有三大系列产品：ZQ自切式机械锚栓、HK后扩式机械锚栓、KQ扩切一体式机械锚栓，以及专用安装工具扩底钻头。
z ZQ自切式机械锚栓ZQ自切式机械锚栓具有自切型机械锁键，不需要使用专用扩底工具，通过施加扭矩将机械锁键切入混凝土来完成锚固作用。
其安装方便、锚固效果安全可靠，是具有高负荷能力的重型机械锚栓。
产品由锥母、自切锁键、套管、螺栓、螺母、垫圈组成。
z HK后扩式机械锚栓HK后扩式机械锚栓具有后扩型机械锁键，需要使用专用扩底工具，并通过施加扭矩利用锚孔底部扩孔孔壁与锚栓机械锁键相切形成的锁键效应来完成锚固作用。
其锚固效果更安全可靠，是更高级别的重型机械锚栓。
产品由锥母、后扩锁键、套管、螺栓、螺母、垫圈组成。
z KQ扩切一体式机械锚栓KQ扩切一体式机械锚栓具有自切型及后扩型双重机械锁键，需要使用专用扩底工具，并通过施加扭矩利用双机械锁键来完成锚固作用。
其具有自切和后扩双重性能，锚固效果最安全可靠，是国内外唯一最高级别的重型机械锚栓。
产品由锥母、扩切一体锁键、套管、螺栓、螺母、垫圈组成。
z专用安装工具—扩底钻头扩底钻头是与机械锚栓相配套的专用锚孔底部扩孔工具，其操作简单，扩底成孔规则、精准，是国内最科学的专用扩底工具。
z铁路专用型机械锚栓铁路专用型机械锚栓特设有防腐蚀密封环，以满足铁路建设的特殊需求。
2、产品适用范围z构件张力区的锚固。
z动载荷、疲劳载荷、风载荷、地震载荷、振动载荷、冲击载荷的固定。
z适合干孔和湿孔。
z各类幕墙结构与主体结构的连接固定。
z重型机械设备等高负载的安装固定。
z工业民用建筑各种水电、暖气、消防、通风管道的安装固定。
z钢结构梁、柱、牛腿、托架及各种支撑等的安装固定。
z地铁、铁路、隧道各类管道、电缆线路的固定。
z传送系统、管道桥架和导轨的安装固定。
z道路、铁路、桥梁等隔音板及其它挡板护栏的安装固定。
z广告牌、广告屏等安装固定。
