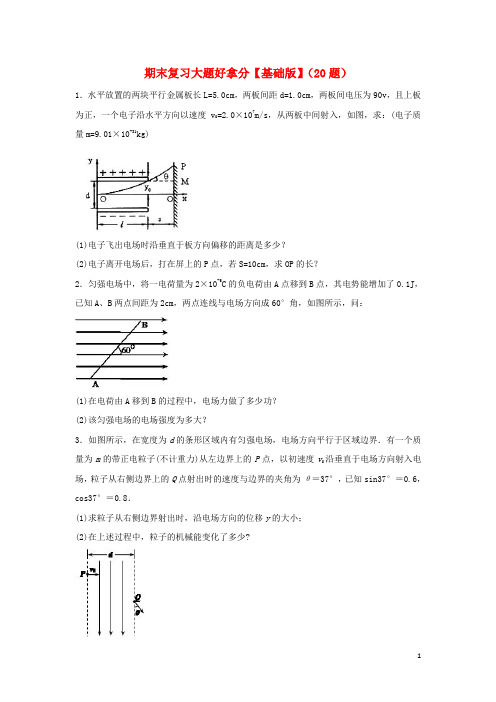

期末复习大题好拿分【基础版】（20题）1．水平放置的两块平行金属板长L=5.0cm，两板间距d=1.0cm，两板间电压为90v，且上板为正，一个电子沿水平方向以速度v0=2.0×107m/s，从两板中间射入，如图，求：(电子质量m=9.01×10-31kg)(1)电子飞出电场时沿垂直于板方向偏移的距离是多少？(2)电子离开电场后，打在屏上的P点，若S=10cm，求OP的长？2．匀强电场中，将一电荷量为2×10-5C的负电荷由A点移到B点，其电势能增加了0.1J，已知A、B两点间距为2cm，两点连线与电场方向成60°角，如图所示，问：(1)在电荷由A移到B的过程中，电场力做了多少功？(2)该匀强电场的电场强度为多大？3．如图所示，在宽度为d的条形区域内有匀强电场，电场方向平行于区域边界．有一个质量为m的带正电粒子(不计重力)从左边界上的P点，以初速度v0沿垂直于电场方向射入电场，粒子从右侧边界上的Q点射出时的速度与边界的夹角为θ＝37°，已知sin37°＝0.6，cos37°＝0.8．(1)求粒子从右侧边界射出时，沿电场方向的位移y的大小；(2)在上述过程中，粒子的机械能变化了多少?4．如图所示，在平面直角坐标系xOy内，第Ⅰ象限存在沿y轴负方向的匀强电场，第Ⅳ象限以ON为直径的半圆形区域内，存在垂直于坐标平面向外的匀强磁场，磁感应强度为B。
一质量为m、电荷量为q的带正电的粒子，从y轴上y=h处的M点，以速度v0垂直于y轴射入电场，经x轴上x=2h处的P点进入磁场，最后以垂直于y轴的方向射出磁场。
不计粒子重力。
求：（1）电场强度E的大小；（2）粒子从M点运动到离开磁场所经过的总时间；（3）粒子离开磁场时的位置坐标。
5．在右图所示的电路中，电阻R1=12Ω,R2=R3=R4=6.0Ω。
当电键K打开时，电压表的示数为12V，全电路消耗的电功率为13W。
专题复习讲义（基础版）【知识体系】★知识点一、库仑定律的理解及其应用★ 1．对库仑定律的两点理解(1)F ＝k r2,EQ \* jc0 \* "Font:Times New Roman" \* hps24 \o(\s\up 11(q1q2,r2EQ \* jc0 \* "Font:Times New Roman" \* hps24 \o(\s\up 11(q1q2，r 指两点电荷间的距离。
对可视为点电荷的两个均匀带电球，r 为两球心间距。
(2)当两个电荷间的距离r →0时，电荷不能视为点电荷，它们之间的静电力不能认为趋于无限大。
2．应用库仑定律的四条提醒(1)在用库仑定律公式进行计算时，无论是正电荷还是负电荷，均代入电量的绝对值计算库仑力的大小。
(2)作用力的方向判断根据：同性相斥，异性相吸，作用力的方向沿两电荷连线方向。
(3)两个点电荷间相互作用的库仑力满足牛顿第三定律，大小相等、方向相反。
(4)库仑力存在极大值，由公式F ＝kr2,EQ \* jc0 \* "Font:Times New Roman" \* hps24 \o(\s\up 11(q1q2,r2EQ \* jc0 \* "Font:Times New Roman" \* hps24 \o(\s\up 11(q1q2可以看出，在两带电体的间距及电量之和一定的条件下，当q 1＝q 2时，F 最大。
3．“三个自由点电荷平衡”的问题(1)平衡的条件：每个点电荷受到另外两个点电荷的合力为零或每个点电荷处于另外两个点电荷产生的电场强度矢量和为零的位置。
(2)4．共点力作用下的平衡问题解决库仑力作用下平衡问题的方法步骤：库仑力作用下平衡问题的分析方法与纯力学平衡问题的分析方法是相同的，只是在原来受力的基础上多了电场力。
具体步骤如下：5．库仑力作用下的动力学问题解决与电场力有关的动力学问题的一般思路：(1)选择研究对象(多为一个带电体，也可以是几个带电体组成的系统)；(2)对研究对象进行受力分析，包括电场力、重力(电子、质子、正负离子等基本粒子在没有明确指出或暗示时一般不计重力，带电油滴、带电小球、带电尘埃等带电体一般计重力)；(3)分析研究对象所处的状态是平衡状态(静止或匀速直线运动)还是非平衡状态(变速运动等)；(4)根据平衡条件或牛顿第二定律列方程求解。
2017～2018学年度第一学期期末联考试卷高二物理一、选择题（本题共12小题，每小题4分。
第1—8题只有一项符合题目要求，第9—12题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分，共48分。
）1．将可变电容器的动片旋出一些，减小动片间的正对面积，下列说法正确的是A. 电容器的电容增大B. 电容器的电容减小C. 电容器的电容不变D. 以上说法都有可能2．环形导线中有一小磁针如图1所示悬挂放置，此时环形导线未通电。
当通电后环形导线左端为正极，右端为负极，小磁针稳定后N 极所指的方向是A ．垂直纸面向里B ．垂直纸面向外C ．水平向左D ．水平向右3．如图2所示，在场强为E 的匀强电场中有A 、B 两点，AB 连线长L ，与电场线夹角为α．则AB 两点的电势差为 A ．0 B ．EL C ．EL cos α D ．EL sin α 4．下列说法正确的是 A ．沿磁感线方向，磁场逐渐减弱 B ．放在匀强磁场中的通电导线一定受到安培力 C ．磁场的方向就是通电导体所受安培力的方向D ．通电直导线所受安培力的方向一定垂直于磁感应强度和直导线所决定的平面5．如图3所示，匀强电场中A 、B 两点的场强分别用E A 、E B 表示，电势分别用ϕA 、ϕB 表示。
关于E A和E B 、ϕA 和ϕB 的大小关系，下列说法正确的是A ．E A =EB B ．E A <E BC ．ϕA =ϕBD ．ϕA <ϕB 6．如图4所示，在x 轴上方存在垂直纸面向里的匀强磁场，磁感应强度大小为B ，x 轴下方存在垂直纸面向外的匀强磁场，磁感应强度大小为2B ，两磁场右边界均足够宽。
一带负电的粒子质量为m ，电荷量为q ，从原点O 与x 轴成30°角斜向上射入磁场，且在x 轴上方磁场中的运动半径为R ，下列说法正确的是A ．粒子经偏转一定能回到原点OB ．粒子完成一次周期性运动的时间为qB m πC ．粒子在x 轴上方和下方两磁场中运动的半径之比为2:1D ．粒子从原点出发后到第二次穿过x 轴时，沿x 轴前进2R7．如图5所示，开关S 闭合后，竖直放置的平行板电容器C 两板间有一带电微粒m 处于静止，现将滑动变阻器R 的滑动片P 向下滑动一些（A 灯与B 灯均未被烧坏），待电路稳定后，与滑动片P 滑动前相比，下列说法正确的是A ．A 灯变暗，B 灯变亮B ．内阻r 消耗的热功率减小C ．带电微粒m 将加速向上运动D ．通过滑动变阻器R 的电流增大8．如图6所示，实线表示电场线，虚线表示等势面，相邻两个等势面之间的电势差相等。
1.两个分别带有电荷量为-Q和+3Q的相同金属球（均可视为点电荷），固定在相距为r的两处，固定在相距为r的两处，它们间库仑力的大小为F．现将两球相互接触后固定在相距为0.5r的两处，则两球间库仑力的大小为：（）A．43F B．34F C．112F D．12F2.如图是一簇未标明方向、由单一点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点，若带电粒子在运动中只受电场力作用，根据此图可判断出该带电粒子：（）A.在a、b两点加速度的大小B.电性与场源电荷的电性相同C.在a、b两点时速度大小v a< v bD.在a、b两点的电势能E a >E b3.如图所示，平行板电容器与电动势为E的直流电源连接，下极板接地，静电计所带电荷量很少，可被忽略．一带负电油滴被固定于电容器中的P点．现将平行板电容器的下极板竖直向下移动一小段距离，则下列说法正确的是：（）A．平行板电容器的电容将变大B．带电油滴的电势能将减少C．静电计指针张角变小D．若先将上极板与电源正极的导线断开，再将下极板向下移动一小段距离，则带电油滴所受电场力变大4.如图所示，一价氢离子（11H）和二价氦离子（24He）的混合体，经同一加速电场加速后，垂直射入同一偏转电场中，偏转后，打在同一荧光屏上，则它们：（）A．同时到达屏上同一点B．先后到达屏上同一点C．同时到达屏上不同点D．先后到达屏上不同点5.如图所示，光滑绝缘细杆与水平面成θ角固定，杆上套有一带正电小球，质量为m，带电荷量为q，为使小球静止在杆上，可加一匀强电场，所加电场的场强满足什么条件时，小球可在杆上保持静止：（）A．垂直于杆斜向上，场强大小为mg cos θ/qB．竖直向上，场强大小为mg/qC．垂直于杆斜向上，场强大小为mg sin θ/qD．水平向右，场强大小为mg cot θ/q6.如图所示是某导体的I－U图线，图中α＝45°，下列说法错误的是：（）A．通过该导体的电流与其两端的电压成正比B．此导体的电阻R＝2 ΩC．I－U图线的斜率表示电阻的倒数，所以R＝cot 45°＝1.0 ΩD．在该导体两端加6.0 V电压时，每秒通过导体截面的电荷量是3.0 C7.电阻R1、R2、R3串联在电路中。

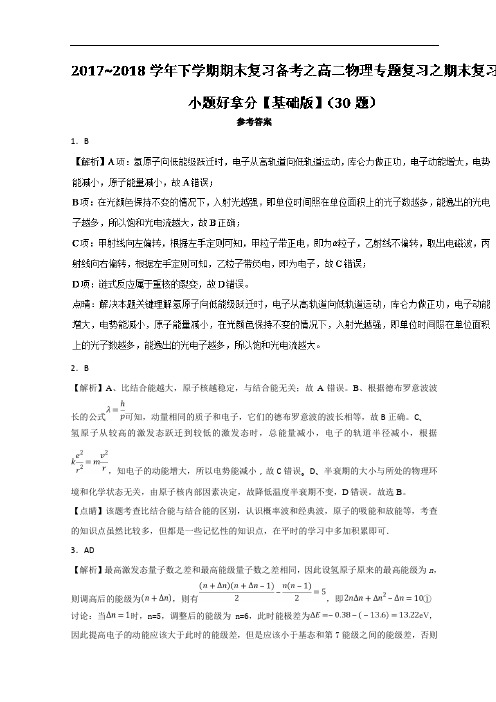

参考答案1．B2．B【解析】A、比结合能越大，原子核越稳定，与结合能无关；故A错误。
B、根据德布罗意波波长的公式可知，动量相同的质子和电子，它们的德布罗意波的波长相等，故B正确。
C、氢原子从较高的激发态跃迁到较低的激发态时，总能量减小，电子的轨道半径减小，根据，知电子的动能增大，所以电势能减小，故C错误。
D、半衰期的大小与所处的物理环境和化学状态无关，由原子核内部因素决定，故降低温度半衰期不变，D错误。
故选B。
【点睛】该题考查比结合能与结合能的区别，认识概率波和经典波，原子的吸能和放能等，考查的知识点虽然比较多，但都是一些记忆性的知识点，在平时的学习中多加积累即可．3．AD【解析】最高激发态量子数之差和最高能级量子数之差相同，因此设氢原子原来的最高能级为n，则调高后的能级为，则有，即①讨论：当时，n=5，调整后的能级为n=6，此时能极差为，因此提高电子的动能应该大于此时的能级差，但是应该小于基态和第7能级之间的能级差，否则将跃迁到更高能级，即小于．所以，．当时，n=2，调整后的能级为n=4，此时能极差为，因此提高电子的动能应该大于此时的能级差，但是应该小于基态和第5能级之间的能级差，否则将跃迁到更高能级，即小于，所以，，故AD 正确．【点睛】本题要明确产生光线数目m和能级n之间的关系，即，氢原子吸收电子能量时只吸收对应能级之间的能量差，即能量的吸收应该满足量子化．4．A的故选D。
【点睛】正确书写核反应方程是学习原子物理的重点，要注意质量数和电荷数守恒的应用，同时对于原子物理的基础知识要注意加强记忆和积累．6．C【解析】图象a表示带电粒子做加速度减小的加速运动，故a带正电，且远离点电荷，故A错误；图象b表示带电粒子做加速度增大的加速运动，故b带负电，且靠近点电荷，故B错误；图象c表示带电粒子做加速度增大的减速运动，故c带正电，且靠近点电荷，故C正确；图象d表示带电粒子做加速度减小的减速运动，故带电粒子远离点电荷，故D错误。

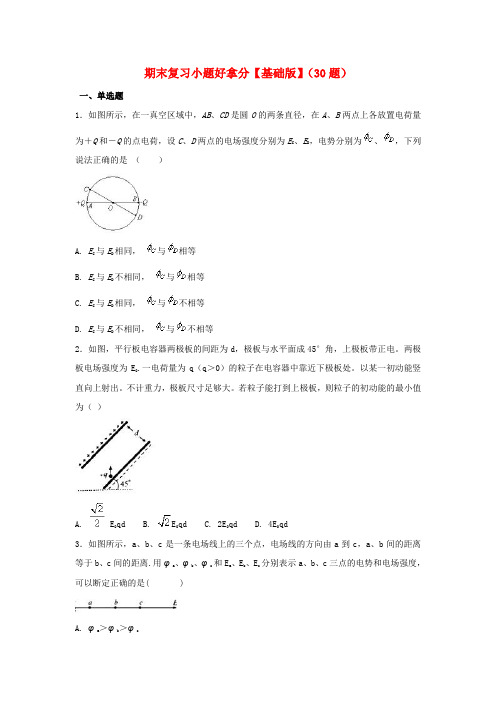

期末复习小题好拿分【基础版】（30题）一、单选题1．如图所示，在一真空区域中，AB、CD是圆O的两条直径，在A、B两点上各放置电荷量为＋Q和－Q的点电荷，设C、D两点的电场强度分别为E C、E D，电势分别为、，下列说法正确的是（）A. E C与E D相同，与相等B. E C与E D不相同，与相等C. E C与E D相同，与不相等D. E C与E D不相同，与不相等2．如图，平行板电容器两极板的间距为d，极板与水平面成45°角，上极板带正电。
两极板电场强度为E0.一电荷量为q（q＞0）的粒子在电容器中靠近下极板处。
以某一初动能竖直向上射出。
不计重力，极板尺寸足够大。
若粒子能打到上极板，则粒子的初动能的最小值为（）A. E0qdB. E0qdC. 2E0qdD. 4E0qd3．如图所示，a、b、c是一条电场线上的三个点，电场线的方向由a到c，a、b间的距离等于b、c间的距离.用φa、φb、φc和E a、E b、E c分别表示a、b、c三点的电势和电场强度，可以断定正确的是( )A. φa＞φb＞φcB. E a＞E b＞E cC. φc－φb=φb－φaD. E a=E b=E c4．如图所示，两个带电小球，A的电荷量大于B的电荷量，可以肯定（）A. 两球一定都带正电B. 两球一定都带负电C. A受到的静电力小于B受到的静电力D. A、B受到的静电力大小相等5．两个可自由移动的点电荷，分别放在A、B两处，如图所示，A处电荷带负电Q1，B处电荷带正电Q2，且Q2＝4Q1，另取一个可以自由移动的点电荷Q3放在A、B直线上，欲使Q1、Q2、Q3三者均处于平衡状态，则（）A. Q3为负电荷，且放于A的左方B. Q3为负电荷，且放于B右方C. Q3为正电荷，且放于A左方D. Q3为正电荷，且放于B右方6．如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地．一带电油滴位于电容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离( )A. P点的电势将降低B. 带电油滴将沿竖直方向向上运动C. 带电油滴的电势能将减小D. 若电容器的电容减小，则极板带电量将增大7．如图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线。
1.1.1.1.1.1.巴南区2017—2018学年度上期期末质量监测高二物理参考答案一、选择题（每小题5分，共50分．8-10题至少有两个正确选项，全部选对的得5分，选对但不全的得3分，有选错的得0分）1．B 2．D 3．B 4．C 5．A 6．C 7．B8．AC 9．AD 10．BD二、实验探究题（共16分）11． R x 2； 大于； 小于（每空2分，共6分）12．（1）并联（2分）； 2.5（2分）（2）①如图所示（描对一个电1分，共2分） ②1.50~1.55（2分）； 4.1~4.7（2分）三、计算题（13题9分、14题12分，15题13分，共34分．）13．参考解答及评分意见（1）对带电粒子的加速过程，由动能定理qU ＝21m v 2 ……………………………………………………………………………（2分） 代入数据得：v ＝20 m/s …………………………………………………………………（2分）（2）带电粒子仅在洛伦兹力作用下做匀速圆周运动，有：rm B q 2v v =………………………………………………………………………………（1分） 代入数据得：r ＝2.0 m ……………………………………………………………………（1分）（3）周期 qBm r T ππ22==v ………………………………………………………………………（1分） 则 T t 21= …………………………………………………………………………………（1分） 代入数据得：t ＝0.314 s …………………………………………………………………（1分）14．参考解答及评分意见（1）小球经B 点时，在竖直方向有 Lm mg F 2v =- …………………………………………（2分） 由牛顿第三定律知，小球对细杆的拉力大小Lm mg F F 2v +==' ……………………………………………………………………（2分） （2）小球从A 到B 过程中，由动能定理得mgL ＋q (φA －φB )＝221v m ………………………………………………………………（2分） qm g L m A 222-=v ϕ ………………………………………………………………………（2分） （3）由电场对称性可知，φC ＝－φA ……………………………………………………………（1分）即U AC ＝φA －φC ＝2φA ……………………………………………………………………（1分） 小球从A 到C 过程，根据动能定理221C AC m qU v = …………………………………………………………………………（1分） 解得 gL C 422-=v v ………………………………………………………………（1分）15．参考解答及评分意见（1）设粒子在电场中运动时间为t ，粒子经过y 轴时的位置与原点O 的距离为y ，则221at x OA =………………………………………………………………………………（2分） m qE a = …………………………………………………………………………………（1分） y =v 0t …………………………………………………………………………………（2分） 解得 a =1.0×1015 m/s 2，t ＝2.0×10－8s y =0.4 m ………………………………………………………………………………（1分）（2）粒子经过y 轴时在电场方向的分速度为 v x ＝at ＝2×107 m/s …………………………（1分）粒子经过y 轴时速度为 m/s 10227202⨯=+=v v v x ………………………………（1分）设速度与y 轴正方向夹角大小为θ1tan 0==v v x θ ………………………………………………………………………… （1分） θ＝45° ……………………………………………………………………………………（1分） 要使粒子不进入第Ⅲ象限，如图所示，此时粒子做圆周运动的半径为R则R ＋22R ≤y ……………………………………………………………………………（1分） 由R m B q 2v v = ……………………………………………………………………………（1分） 解得B ≥（22＋2）×10－2T ……………………………………………………………（1分）。
陕西省西安市2017-2018学年高二物理上学期期末考试试题一、单项选择题：（本大题共10小题，每小题3分，共30分。
每小题给出的4个选项中只有一项是正确的）1. 根据磁感应强度的定义式B＝F/(IL)，下列说法中正确的是（）A. 在磁场中某确定位置，B与F成正比，与I、L的乘积成反比B. 一小段通电直导线在空间某处受磁场力F＝0，那么该处的B一定为零C. 磁场中某处B的方向跟电流在该处受磁场力F的方向相同D. 一小段通电直导线放在B为零的位置，那么它受到的磁场力F也一定为零2. 如图所示的情况中，a、b两点电势相等、电场强度也相同的是（）A. 带等量异种电荷的平行金属板之间的两点B. 离点电荷等距的任意两点C. 两等量同种电荷其连线的中垂线上与连线中点等距的任意两点D. 两等量异种电荷其连线的中垂线上与连线中点等距的任意两点3. —个电流表的满偏电流I g=1mA，内阻R g=500Ω。
要把它改装成一个量程为10V的电压表，则应在电流表上（）A. 串联一个10kΩ的电阻B. 并联一个10kΩ的电阻C. 串联一个9.5kΩ的电阻D. 并联一个9.5kΩ的电阻4. 回旋加速器是加速带电粒子的装置，其主体部分是两个D形金属盒，两金属盒处在垂直于盒底的匀强磁场中，并分别与高频交流电源两极相连接，从而使粒子每次经过两盒间的狭缝时都得到加速，如图所示，现要增大带电粒子从回旋加速器射出时的动能，下列方法可行的是（）A. 增大金属盒的半径B. 减小狭缝间的距离C. 减小磁场的磁感应强度D. 增大高频交流电压5. 在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时，合上开关S，此时三个电表A1、A 2和V 的示数分别为I 1、I 2和U ，现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况（ ）A. I 1增大，I 2不变，U 增大B. I 1减小，I 2增大，U 减小C. I 1增大，I 2减小，U 增大D. I 1减小，I 2不变，U 减小6．如图所示，在x>0，y>0的空间中有恒定的匀强磁场，磁感应强度的方向垂直于xoy 平面向里，大小为B ，现有一质量为m ，电量为q 的带正电粒子，从在x 轴上的某点P 沿着与x 轴成30°角的方向射入磁场，不计重力的影响，则下列有关说法中正确的是（ ）A ．粒子在磁场中运动所经历的时间可能为2mBqπB ．粒子在磁场中运动所经历的时间可能为2mBqπ C ．只要粒子的速率合适，粒子就可能通过坐标原点 D ．粒子一定不可能通过坐标原点7 .如图所示，以o 为圆心的圆周上有六个等分点a 、b 、c 、d 、e 、f 。
2017～2018学年第一学期期末复习备考之高二物理专题复习之期末复习大题易丢分（20题)1．如图，一束初速度不计的电子的电子枪中经的加速电压加速后，沿距离两极板等间距的中间虚线垂直进入平行板的匀强电场,如图所示，若板间距离，板长，偏转电极边缘到荧光屏的距离为,偏转电场只存在于两个偏转电极之间．已知电子质量为，电荷量为,求:（）电子离开加速电场时的速度大小．(）电子经过偏转电场的时间．（）要使电子能从平行板间飞出，两个极板上最大电压是多少．（）电子最远能够打到离荧光屏上中心点多远处．2．如图所示，BC是半径为R的1/4圆弧形的光滑且绝缘的轨道,位于竖直平面内，其下端与水平绝缘轨道平滑连接，整个轨道处在水平向左的匀强电场中，电场强度为E.今有一质量为m、带正电q的小滑块（体积很小可视为质点)，从C点由静止释放，滑到水平轨道上的A点时速度减为零．若已知滑块与水平轨道间的动摩擦因数为μ,求:（1）滑块通过B点时的速度大小．(2)水平轨道上A、B两点之间的距离．3．如图所示，一对半径均为R1的金属板M、N圆心正对平行放置,两板距离为d,N板中心镀有一层半径为R2的圆形锌金属薄膜，，两板之间电压为U MN，两板之间真空且可视为匀强电场.N板受到某种单色光照射后锌金属薄膜表面会发射出最大速率为v,方向各异的电子，已知电子的电荷量为e，质量为m，每秒稳定发射n个电子.电子在板间运动过程中无碰撞且不计电子的重力和电子间相互作用,电子到达M板全部被吸收。
M板右侧串联的电流表可以测量到通过M 板的电流I。
试求：（1）当U MN取什么值时，I始终为零；（2）当U MN取什么值时，I存在一个最大值，并求这个最大值；4．如图，匀强电场中A、B、C三点构成一个直角三角形,AC边长为4m，∠A=30°，把电荷量为+2×10—10C的点电荷由A点移动到B点，电场力做功4。
8×10—8J，再由B点移到C点电荷克服电场力做功4.8×10-8 J，取B点的电势为零,求：（1)A、C两点的电势；（2）匀强电场的场强的大小及方向。
高二年级2017—2018学年度上学期期末考试试题物理学科考试说明：1.考试时间为90分钟，满分100分，选择题涂卡。
2.考试完毕交答题卡。
第Ⅰ卷一、单项选择题（本题包括8个小题，每小题只有一个正确选项，每小题4分，共32分）1．如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成，下列说法正确的是A. 甲表是电流表，R增大时量程增大B. 甲表是电压表，R增大时量程减小C. 乙表是电压表，R增大时量程增大D. 乙表是电流表，R增大时量程减小2．一段粗细均匀的电阻丝，横截面积为S，电阻为R，现把它均匀拉成横截面积S/10的均匀细丝，它的电阻变为（）A. 10RB. 100RC. 1000RD. R/1003．一台直流电动机的额定电压为100V，正常工作时电流为10A，线圈内阻为0.5Ω，若该电动机正常工作10s，则（）A. 该电动机线圈上产生的热量为104JB. 该电动机线圈上产生的热量为2105JC. 该电动机输出的机械功为104JD. 该电动机输出的机械功为9.5103J4．圆形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是（）A.线圈a中将产生俯视顺时针方向的感应电流B. 穿过线圈a的磁通量变小C. 线圈a有扩张的趋势D. 线圈a对水平桌面的压力F N将增大5．如图所示，一个菱形的导体线框沿着自己的对角线匀速运动，穿过具有一定宽度的匀强磁场区域，已知对角线AC的长度为磁场宽度的两倍且与磁场边界垂直．下面对于线框中感应电流随时间变化的图象(电流以ABCD顺序流向为正方向，从C点进入磁场开始计时)正确的是( )．A. B. C. D.6．如图所示为带电粒子(不计重力)在匀强磁场中的运动轨迹．中央是一块金属薄板，粒子穿过金属板时有动能损失．则( )A. 粒子带正电B. 粒子的运动过程中洛伦兹力做功C. 粒子的运动路径是edcbaD. 粒子在下半周的运动时间比上半周运动的时间长7．如图所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子（正电子质量和电量与电子大小相等，电性相反）分别以相同速度沿与x轴成60°角从原点射入磁场，则正、负电子在磁场中运动时间之比为A. 1∶2B. 2∶1。
期末复习小题好拿分【基础版】（30题）一、单选题1．如图所示，在一真空区域中，AB、CD是圆O的两条直径，在A、B两点上各放置电荷量为＋Q和－Q的点电荷，设C、D两点的电场强度分别为E C、E D，电势分别为、，下列说法正确的是（）A. E C与E D相同，与相等B. E C与E D不相同，与相等C. E C与E D相同，与不相等D. E C与E D不相同，与不相等2．如图，平行板电容器两极板的间距为d，极板与水平面成45°角，上极板带正电。
两极板电场强度为E0.一电荷量为q（q＞0）的粒子在电容器中靠近下极板处。
以某一初动能竖直向上射出。
不计重力，极板尺寸足够大。
若粒子能打到上极板，则粒子的初动能的最小值为（）A. E0qdB. E0qdC. 2E0qdD. 4E0qd3．如图所示，a、b、c是一条电场线上的三个点，电场线的方向由a到c，a、b间的距离等于b、c间的距离.用φa、φb、φc和E a、E b、E c分别表示a、b、c三点的电势和电场强度，可以断定正确的是( )A. φa＞φb＞φcB. E a＞E b＞E cC. φc－φb=φb－φaD. E a=E b=E c4．如图所示，两个带电小球，A的电荷量大于B的电荷量，可以肯定（）A. 两球一定都带正电B. 两球一定都带负电C. A受到的静电力小于B受到的静电力D. A、B受到的静电力大小相等5．两个可自由移动的点电荷，分别放在A、B两处，如图所示，A处电荷带负电Q1，B处电荷带正电Q2，且Q2＝4Q1，另取一个可以自由移动的点电荷Q3放在A、B直线上，欲使Q1、Q2、Q3三者均处于平衡状态，则（）A. Q3为负电荷，且放于A的左方B. Q3为负电荷，且放于B右方C. Q3为正电荷，且放于A左方D. Q3为正电荷，且放于B右方6．如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地．一带电油滴位于电容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离( )A. P点的电势将降低B. 带电油滴将沿竖直方向向上运动C. 带电油滴的电势能将减小D. 若电容器的电容减小，则极板带电量将增大7．如图所示为某示波管内的聚焦电场，实线和虚线分别表示电场线和等势线。
则（）A. 场强E a >E b，E b >E cB. 电势，C. 沿cba路径移动质子与电子，电荷的电势能改变是一样的D. 沿bc方向直线射入的电子有可能做曲线运动8．如图所示，E=10V，R1=4，R2=6，C=30μF，电池内阻可忽略。
S原来闭合然后将开关S断开，这个过程中流过R1的总电荷量为（）A. 1.2×10-4CB. 3.0×10-4CC. 1.8×10-4CD. 09．如图所示直线A为某电源的U-I图线，曲线B为某小灯泡的U-I图线的一部分，用该电源和小灯泡串联起来组成闭合回路时灯泡恰能正常发光，则下列说法中正确的是( )A. 此电源的内电阻为0.67ΩB. 灯泡的额定电压为3V，额定功率为6WC. 把灯泡换成阻值恒为1Ω的纯电阻，电源的输出功率将变小，效率将变低D. 由于小灯泡的U-I 图线是一条曲线，所以灯泡发光过程中欧姆定律不适用10．10．如图所示，电源电动势为6 V，当开关S接通时，灯泡L1和L2都不亮，用电压表测得各部分电压是U ad＝0，U cd＝6 V，U ab＝6 V，由此可判定( )A. L1和L2的灯丝都断了B. L1的灯丝断了C. L2的灯丝断了D. 变阻器R断路11．如图所示，一水平导线通以电流I，导线下方有一带正电的微粒（不计重力），初速度方向与电流平行，关于微粒的运动情况，下述说法中，正确的是（）A. 沿路径a运动，其轨道半径越来越大B. 沿路径a运动，其轨道半径越来越小C. 沿路径b运动，其轨道半径越来越大D. 沿路径b运动，其轨道半径越来越小12．12．如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由移动，当导线通过图示方向电流I时，导线的运动情况是（从上往下看）（）A. 顺时针方向转动，同时下降B. 顺时针方向转动，同时上升C. 逆时针方向转动，同时下降D. 逆时针方向转动，同时上升13．如图（b）所示是电子射线管示意图.接通电源后，电子射线由阴极沿x轴方向射出,在荧光屏上会看到一条亮线.要使荧光屏上的亮线向下（z轴负方向）偏转，在下列措施中可采用的是__________。
（填选项代号）A．加一磁场，磁场方向沿z轴负方向B．加一磁场，磁场方向沿y轴正方向C．加一电场，电场方向沿z轴负方向D．加一电场，电场方向沿y轴正方向14．如图所示，在“研究影响通电导体棒所受磁场力的因素”实验中，要使导体棒摆动幅度增大，以下操作中可行的是（）A. 减少成磁性较弱的磁铁B. 更换成磁性较弱的磁铁C. 改变导体棒中的电流方向D. 增大导体棒中的电流强度15．如图，在同一铁芯上绕两个线圈A和B，单刀双掷开关 S原来接触点1，现在把它扳向触点2，则在开关S断开1和闭合2的过程中，流过电阻R中电流的方向是：A. 先由P到Q，再由Q到PB. 先由Q到P，再由P到QC. 始终是由Q到PD. 始终是由P到Q16．如图所示, 开关S闭合时, 小灯泡能正常发光. 当S断开时A. 小灯泡立即熄灭B. 小灯泡将闪亮一下再熄灭C. 小灯泡的亮度变小, 逐渐熄灭D. 小灯泡的灯丝将因电流过大而烧断17．如图所示，用相同导线绕成的两个单匝线圈a、b的半径分别为r和2r，圆形匀强磁场B的边缘恰好与a线圈重合，若磁场的磁感应强度均匀增大，开始时的磁感应强度不为0，则（）A. 任意时刻，穿过a、b两线圈的磁通量之比均为1：4B. a、b两线圈中产生的感应电动势之比为1：2C. a、b两线圈中产生的感应电流之比为4：1D. 相同时间内a、b两线圈产生的热量之比为2：118．如图所示，矩形线圈面积为S，匝数为N，线圈总电阻为r，在磁感应强度为B的匀强磁场中绕OO′轴以角速度ω匀速转动，外电路电阻为R，当线圈由图示位置转过90°的过程中，下列判断不正确的是（）A. 电压表的读数为B. 通过电阻R的电荷量为C. 电阻R所产生的焦耳热为D. 当线圈由图示位置转过30°时的电流为19．自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一个理想自耦调压变压器的电路如图所示，变压器线圈总匝数为2000匝，原线圈为600匝，副线圈匝数可调；原线圈串联一个阻值为r=4Ω电阻后接在有效值为220V的交流电源上，副线圈接阻值R=9Ω的负载．调节副线圈的匝数，当负载R上的功率最大时，副线圈的匝数为A. 2000匝B. 1200匝C. 900匝D. 400匝20．如图所示，有一台交流发电机E.通过理想升压变压器T1和理想降压变压器T2向远处用户供电，输电线的总电阻为R.T1的输入电压和输入功率分别为U1和P1，它的输出电压和输出功率分别为U2和P2；T2的输入电压和输入功率分别为U3和P3，它的输出电压和输出功率分别为U4和P4，设T1的输入电压U1一定，当用户消耗的电功率变大时，有( )A. P2变大，P3变大B. P1变小，P2变小C. U2变小，U3变小D. U2变小，U4变大二、多项选择题21．21．如图所示，MN是一正点电荷产生的电场中的一条电场线。
一个带负电的粒子(不计重力) 从a到b穿越这条电场线的轨迹如图中虚线所示。
下列结论正确的是( )A. 带电粒子从a 到b过程中动能逐渐减小B. 正点电荷一定位于M 点左侧C. 带电粒子在a点时具有的电势能大于在b 点时具有的电势能D. 带电粒子在a点的加速度小于在b点的加速度22．如图所示电路中，电源的电动势、内阻及各电阻的阻值都标记在图中，当滑动变阻器R3的滑片P向a端移动时,以下说法中正确的是（）A. 电压表示数变小，电流表示数变小B. 电阻R1两端的电压减小C. 电源的总功率减少但电源的输出功率增大D. 如果设定流过电阻R2电流变化量的绝对值为，流过滑动变阻器R3的电流变化量的绝对值为，则23．如图所示是两个横截面分别为圆和正方形但磁感应强度均相同的匀强磁场，圆的直径D 等于正方形的边长，两个电子分别以相同的速度飞入两个磁场区域，速度方向均与磁场方向垂直，进入圆形磁场区域的速度方向对准了圆心，进入正方形磁场区域的方向是沿一边的中点且垂直于边界线，则下列判断正确的是 ( )A. 两电子在两磁场中运动时，其半径一定相同B. 两电子在两磁场中运动的时间一定不相同C. 进入圆形磁场区域的电子一定先飞离磁场D. 进入圆形磁场区域的电子一定不会后飞出磁场24．如图所示，竖直放置的两光滑平行金属导轨置于垂直于导轨向里的匀强磁场中，两根质量相同的金属棒A和B与导轨紧密接触且可自由滑动．先固定A，释放B，当B的速度达到10m/s时，再释放A，经1s时间A棒速度达到12m/s，（g取10m/s2）则：（）A. 当v A=12m/s时，v B=18m/sB. 当v A=12m/s时，v B=22m/sC. 若导轨很长，它们最终速度必相同D. 它们最终速度不相同，但速度差恒定25．在匀强磁场中，一矩形金属线圈绕与磁感线垂直的轴，先后以转速n1和n2匀速转动，产生的交变电动势的图象为图中曲线a、b所示，则A. 线圈先后两次的转速之比为3: 2B. t=0时,两次穿过线圈的磁通量不等于零C. 曲线a表示的交变电动势频率为4 HzD. 曲线a表示的交变电动势有效值为15V三、填空题26．如图所示,理想变压器的原、副线圈匝数之比为 ,原线圈回路中的电阻A 与副线圈回路中的负载电阻B的阻值相。
a、b两端加一定交流电压后,求两电阻消耗的电功率之比____________;若电源电压为U，则电阻B两端电压为____________27．如图所示，桌面上放有一只10匝线圈，线圈中心上方一定高度处有一竖立的条形磁体．当磁体竖直向下运动时，穿过线圈的磁通量将______（选填“变大”或“变小”），在上述过程中，穿过线圈的磁通量变化0.1Wb，经历的时间为0.5s，则线圈中的感应电动势为__V．28．某地地磁场的磁感应强度的水平分量是3.0×l0-5T竖直分量是4.0×10-5T，则地磁场磁感应强度的大小为_________，方向为 ___________，在水平面上，面积为5m2的范围内，地磁场的磁通量为 ____________Wb．29．如图是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。
当转换开关S旋到________位置时，可用来测电压；当S旋到_________位置时，可用来测量电阻。
