浅基础习题及参考答案2-4 某承重墙厚240mm，作用于地面标高处的荷载F k=180kN/m,拟采用砖基础，埋深为1.2m。
地基土为粉质粘土，g＝18kN/m3，e0=0.9，f ak=170kPa。
试确定砖基础的底面宽度，并按二皮一收砌法画出基础剖面示意图。
〔解〕查表2-5，得ηd=1.0，代入式（2-14），得f a= f ak+ηdγm(d-0.5)=170+1.0×18×(1.2-0.5)=182.6kPa按式（2-20）计算基础底面宽度：为符合砖的模数，取b=1.2m，砖基础所需的台阶数为：2-5 某柱基承受的轴心荷载F k=1.05MN，基础埋深为1m，地基土为中砂，γ=18kN/m3，f ak=280kPa。
试确定该基础的底面边长。
〔解〕查表2-5，得ηd=4.4。
f a= f ak+ηdγm(d-0.5)=280+4.4×18×(1-0.5)=319.6kPa取b=1.9m。
2-6 某承重砖墙厚240mm，传至条形基础顶面处的轴心荷载F k＝150kN/m。
该处土层自地表起依次分布如下：第一层为粉质粘土，厚度2.2m，γ＝17kN/m3，e=0.91，f ak=130kPa，E s1=8.1MPa；第二层为淤泥质土，厚度1. 6m，f ak=65kPa, E s2=2.6MPa；第三层为中密中砂。
地下水位在淤泥质土顶面处。
建筑物对基础埋深没有特殊要求，且不必考虑土的冻胀问题。
（1）试确定基础的底面宽度（须进行软弱下卧层验算）；（2）设计基础截面并配筋（可近似取荷载效应基本组合的设计值为标准组合值的1.35倍）。
〔解〕(1)确定地基持力层和基础埋置深度第二层淤泥质土强度低、压缩性大，不宜作持力层；第三层中密中砂强度高，但埋深过大，暂不考虑；由于荷载不大，第一层粉质粘土的承载力可以满足用做持力层的要求，但由于本层厚度不大，其下又是软弱下卧层，故宜采用“宽基浅埋”方案，即基础尽量浅埋，现按最小埋深规定取d=0.5m。
一、柱下条形基础的计算1. 倒梁法倒梁法假定上部结构是刚性的，柱子之间不存在差异沉降，柱脚可以作为基础的不动铰支座，因而可以用倒连续梁的方法分析基础内力。
这种假定在地基和荷载都比较均匀、上部结构刚度较大时才能成立。
此外，要求梁截面高度大于1/6柱距，以符合地基反力呈直线分布的刚度要求。
倒梁法的内力计算步骤如下：(1).按柱的平面布置和构造要求确定条形基础长度L ，根据地基承载力特征值确定基础底面积A ，以及基础宽度B=A/L 和截面抵抗矩6/2BL W =。
(2).按直线分布假设计算基底净反力n p ：minmaxn n p p W M A F ii ∑±∑=（4-12）式中 ∑i F 、∑i M −相应于荷载效应标准组合时，上部结构作用在条形基础上的竖向力（不包括基础和回填土的重力）总和，以及对条形基础形心的力矩值总和。
当为轴心荷载时，nn n p p p ==min max 。
(3).确定柱下条形基础的计算简图如图4-13，系为将柱脚作为不动铰支座的倒连续梁。
基底净线反力B p n 和除掉柱轴力以外的其它外荷载（柱传下的力矩、柱间分布荷载等）是作用在梁上的荷载。
(4).进行连续梁分析，可用弯矩分配法、连续梁系数表等方法。
(5).按求得的内力进行梁截面设计。
(6).翼板的内力和截面设计与扩展式基础相同。
倒连续梁分析得到的支座反力与柱轴力一般并不相等，这可以理解为上部结构的刚度对基础整体挠曲的抑制和调整作用使柱荷载的分布均匀化，也反映了倒梁法计算得到的支座反力与基底压力不平衡的缺点。
为此提出了“基底反力局部调整法”，即将不平衡力（柱轴力与支座反力的差值）均匀分布在支座附近的局部范围（一般取1/3的柱跨）上再进行连续梁分析，将结果叠加到原先的分析结果上，如此逐次调整直到不平衡力基本消除，从而得到梁的最终内力分布。
由图4-14，连续梁共有n 个支座，第i 支座的柱轴力为i F ，支座反力为i R ，左右柱跨分别为1-i l 和i l ，则调整分析的连续梁局部分布荷载强度i q 为：边支座)1(n i i ==或 3/)(1)1(0)(1)(1)(1n n n n n l l R F q +-=+ （4-13a ）中间支座)1(n i <<i i i i i l l R F q +-=-1)(3 （4-13b ） 当i q 为负值时，表明该局部分布荷载应是拉荷载,例如图4-14中的2q 和3q 。

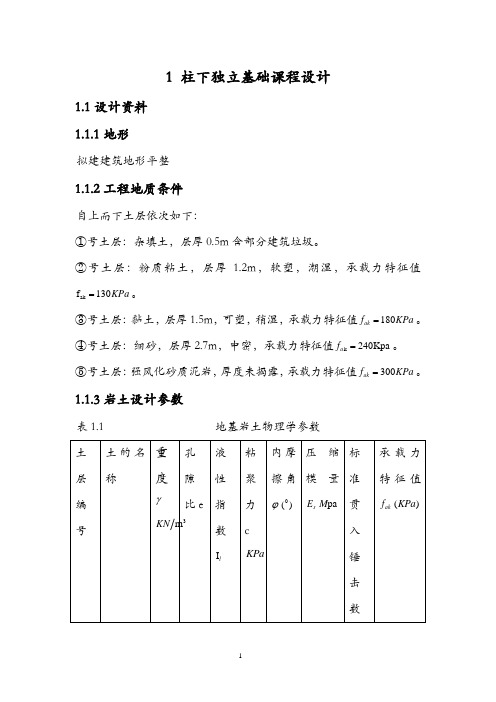

1 柱下独立基础课程设计1.1设计资料 1.1.1地形拟建建筑地形平整1.1.2工程地质条件自上而下土层依次如下：①号土层：杂填土，层厚0.5m 含部分建筑垃圾。
②号土层：粉质粘土，层厚1.2m ，软塑，潮湿，承载力特征值ak f 130KPa =。
③号土层：黏土，层厚1.5m ，可塑，稍湿，承载力特征值180ak f KPa =。
④号土层：细砂，层厚2.7m ，中密，承载力特征值k 240Kpa a f =。
⑤号土层：强风化砂质泥岩，厚度未揭露，承载力特征值300ak f KPa =。
1.1.3岩土设计参数表1.1 地基岩土物理学参数1.1.4水文地质条件1)拟建厂区地下水对混凝土结构无腐蚀性。
2)地下水位深度：位于地表下1.5m。
1.1.5上部结构材料拟建建筑物为多层全现浇框架结构，框架柱截面尺寸为500mm 500mm。
室外地坪标高同自然地面，室内外高差450mm。
柱网布置图如图1.1所示：1.1.6材料混凝土强度等级为2530C C -，钢筋采用235HPB 、HPB335级。
1.1.7本人设计资料本人分组情况为第二组第七个，根据分组要求及参考书柱底荷载效应标准组合值及柱底荷载效应基本组合值选用⑦题号B 轴柱底荷载. ①柱底荷载效应标准组合值:k K K F 1970KN M 242KN.m,V 95KN ===， 。
②柱底荷载效应基本组合值:k K K F 2562KN M 315KN.m,V 124KN ===，. 持力层选用④号土层，承载力特征值k F 240KPa =，框架柱截面尺寸为500mm ⨯500mm ，室外地坪标高同自然地面，室内外高差450mm 。
1.2独立基础设计 1.2.1选择基础材料基础采用C25混凝土，HPB235级钢筋，预估基础高度0.8m 。
1.2.2选择基础埋置深度根据柱下独立基础课程设计任务书要求和工程地质资料选取。
你、 拟建厂区地下水对混凝土结构无腐蚀性，地下水位于地表下1.5m 。
一、设计题目某教学楼为多层现浇框架结构，底层平面图布置如图一所示，已知上部结构传递至桩顶的荷载设计值为轴力N=1150KN，弯矩M=200KN·m，柱截面尺寸为800mm*600mm,土层分布及各土层的物理力学指标如表1所示，地下水距离地表2.0m,试设计此钢筋混凝土独立基础。
图1 底层平面布置土层序号土层名称层底埋深（m）容重γ（KN/m³）含水量ω（%）孔隙比e液性指数IL粘聚力（kpa）内摩擦角φ（°）压缩模量E（Mpa）①浅黄色粘土 5.0 19.4 27.8 0.79 0.23 33.0 18 11.9②褐黄色粉质粘土8.0 20.0 21.8 0.64 0.37 20.0 21.0 8.1③强风化泥质砂岩15.0 25.0 68.0 25.0 24.9二、主要内容（1）确定基础埋置深度（2）确定地基承载力特征值（3）确定基础地面尺寸（4）确定基础的高度（5）基础底板的配筋计算（6）绘制施工图（平面图，详图）三、具体要求（1）结构设计必须依据最新出版的有关技术规范或教程，设计图纸必须符合建筑制图国家标准，图面整洁美观，可采用手工或者Autocad软件绘制。
（2）设计说明书要求论据充分、调理清楚、文正句通，可采用手工抄写或电脑打印。
（3）必须严格遵守设计纪律，独立按时完成指导教师制定的各项设计任务，不得无故缺席或从事与设计无关的其它事务，有特殊情况必须经知道教师同意，否则作违纪处理。
四、完成后应上交的材料（1）基础平面布置图（1:100）（2）基础详图（底板配筋图、平面图、剖面图）（1:50）（3）设计说明书五、参考文献（1）《基础工程》，莫海鸿、杨小平等主编，中国建筑工业出版社。
（2）《建筑地基基础设计规范》（GB50007-2002）中国建筑工业出版社。
（3）《土力学》（陈仲颐、周景星、王洪瑾编著，清华大学出版社）。
指导教师签名日期年月日系主任审核日期年月日设计过程：一、确定基础埋置深度由《建筑地基基础设计规范》（GB500007-2002）（下称《规范》）可知，在满足地基稳定和变形要求的前提下，地基宜浅埋，而基础埋深不宜小于0.5m和基础宜埋置在地下水位以上。
某柱下独立基础例题————————————————————————————————作者：————————————————————————————————日期：某柱下独立基础，如图所示阶梯形基础，基底尺寸为m m l b 6.16.2⨯=⨯，基础高度为mm h 600=，设100mm 厚C10素混凝土垫层，钢筋保护层厚度为40mm ，取mm a s 50=。
柱截面尺寸为mm mm 400500⨯。
基础混凝土采用C20)/1.1(2mm N f t =，基础顶面处由上部结构传来相应于作用的基本组合的弯矩值m kN M ⋅=100，轴向力kN F 650=，基本组合由永久作用控制。
求（1）确定基底净反力值；（2）对柱与基础交接处进行抗冲切验算。
（3）对基础变阶处进行抗冲切验算 5001500350600250800160026001200解：（1）确定地基净反力值m b m G F M e k 43.06122.0205.16.16.235.165010035.1=<=⨯⨯⨯⨯+=+= 故地基反力及净反力呈梯形分布。
a j kP lb M A F p 72.2116.16.210066.16.2650622max =⨯⨯+⨯=+= （2）柱与基础交接处抗冲切验算)55050600(0mm h =-=mm l mm h a t 16001500550240020=<=⨯+=+222007975.0)55.024.026.1()55.025.026.2(6.1)22(212)22(m h a l h b b l A t t l =-----⨯=--⨯---=kN A p F l j l 85.1687975.072.211max =⨯==因mm mm h 800600<=，取0.1=hp βm h a h a a a a a t t t b t m 95.055.04.0222200=+=+=++=+= kN F kN h a f l m t hp 85.1683.4025509501.10.17.07.00=>=⨯⨯⨯⨯=β，满足要求。

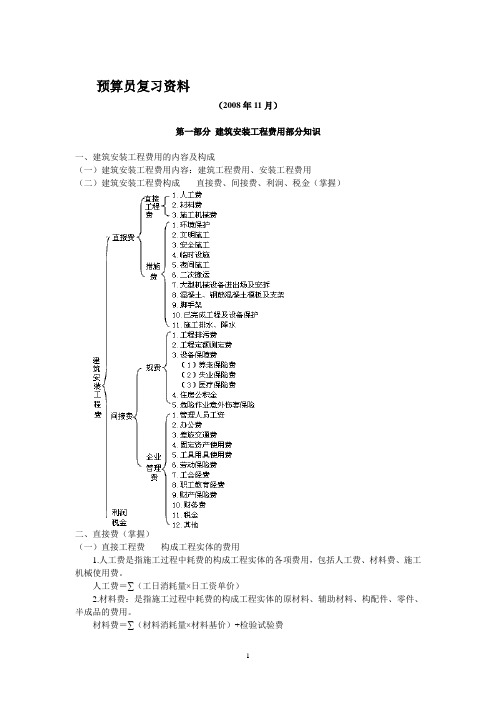

预算员复习资料（2008年11月）第一部分建筑安装工程费用部分知识一、建筑安装工程费用的内容及构成（一）建筑安装工程费用内容：建筑工程费用、安装工程费用（二）建筑安装工程费构成----直接费、间接费、利润、税金（掌握）二、直接费（掌握）（一）直接工程费----构成工程实体的费用1.人工费是指施工过程中耗费的构成工程实体的各项费用，包括人工费、材料费、施工机械使用费。
人工费＝∑（工日消耗量×日工资单价）2.材料费：是指施工过程中耗费的构成工程实体的原材料、辅助材料、构配件、零件、半成品的费用。
材料费＝∑（材料消耗量×材料基价）+检验试验费3.施工机械使用费＝∑（施工机械台班消耗量×机械台班单价）机械台班单价内容包括折旧费、大修理费、经常修理费、安拆费及场外运输费、燃料动力费、人工费及运输机械养路费、车船使用税及保险费等。
租赁施工机械台班单价的构成除上述费用外，还包括租赁企业的管理费、利润和税金。
（二）措施费1.环境保护费；环境保护费＝直接工程费×环境保护费费率（%）；2.文明施工费文明施工费＝直接工程费×文明施工费费率（%）3.安全施工费＝直接工程费×安全施工费费率（%）4.临时设施费。
包括周转使用临建、一次性使用临建和其他临时设施费。
5.夜间施工费。
6.二次搬运费＝直接工程费×二次搬运费费率（%）7.大型机械设备进出场及安拆费。
8.混凝土、钢筋混凝土模板及支架费。
9.脚手架费：是指施工需要的各种脚手架搭、拆、运输费用及脚手架的摊销（或租赁）费用。
10.已完工程及设备保护费：是指竣工验收前，对已完工程及设备进行保护所需费用。
11.施工排水、降水费。
三、间接费（掌握）（一）构成：规费（5项）记；（二）企业管理费（12项）（三）间接费的计算计算：间接费费率（%）＝规费费率（%）+企业管理费费率（%）重要：取费基数分三种：1.土建工程＝直接费合计×间接费费率（%）2.建筑安装工程＝人工费合计×间接费费率（%）3.装饰装修工程及其它安装工程＝人工费合计×间接费费率（%）四、利润及税金掌握（一）利润（二）税金营业税----税率为3%城市维护建设税----市区为营业税的7%、县镇为营业税的3%、农村为营业税的1% 教育费附加----营业税的3%税率：市区：3.41%；县镇：3.35%；农村：3.33%税金＝（税前造价+利润）×税率（%）五、工程施工发包与承包计价办法（熟悉）（一）工料单价法分项工程工料单价＝工日消耗量×日工资单价+材料消耗量×材料预算单价+机械台班消耗量×机械台班单价单价内包括：人工费、材料费、机械费。
题目2 ：排架厂房柱下独立基础设计
某厂房工程主体结构为两排钢筋混凝土排架（结构不计），排架柱尺寸为0.7m*0.4m，作用在柱基础顶面的荷载效应标准组合F K=1300KN，M K=45KN*m，准永久组合F=1250KN/m，结构重要性系数取1.0，请设计柱下独立基础并进行沉降计算。
一、要求：
1 手算计算书，A4（或16k）纸，封皮样例附后；
2 CAD绘制设计图纸，A3纸，包括基础结构尺寸，剖面图，钢筋配筋图，工
程量统计表等，设计图纸样例附后。
二、不同材料设计值参考
1混凝土强度等级C20，抗压强度f c=9.6MPa，抗拉强度f t=1.1MPa ，弹性模量E=2.55*104MPa；
2钢筋HPB235，抗拉强度f t=210MPa，弹性模量E=2.1*105MPa 钢筋HRB335，抗拉强度f t=300MPa，弹性模量E=2.0*105MPa
三、设计思路：
0 工程概述，设计依据
1 分析不同计算时的荷载组合
2 选择持力层，初步确定埋深
3 确定基础尺寸
4 双向弯矩设计值计算，
5 双向配筋计算
6 沉降量和沉降差计算
7混凝土垫层构造设计
8 绘制设计图
四、日程安排
D1 人员分组，课程设计开题；
D2 查阅相关规范、文献和资料，熟悉设计思路；
D3-D7 进行课程设计计算；
D8 同组人员互相进行检查、校核计算书；
D9 绘制设计图纸，同组人员互相进行校核；
D10 整理资料，打印装订，上交设计书和设计图纸等成果。
设计书封皮样例：
设计图纸样例：。
柱下条形基础课程设计计算书由平面图和荷载可知A 、D 轴的基础受力情况相同，B 、C 轴的基础受力情况相同。
所以在计算时，只需对A 、B 轴的条形基础进行计算。
一、A 、D 轴基础尺寸设计1、确定基础底面尺寸并验算地基承载力由已知的地基条件，地下水位埋深2.1m ，最大冻结深度0.7m ，假设基础埋深1.6m （基础底面到室外地面的距离），持力层为粘土层。
（1）求修正后的地基承载力特征值85.086.0>=e ，查得0=b η，0.1=d η，3/5625.176.19.0187.017m kN m =⨯+⨯=γkPad f f m d ak a 32.181)5.06.1(5625.170.1162)5.0(=-⨯⨯+=-+=γη（2）初步确定基础宽度条形基础轴线方向不产生整体偏心距，设条形基础两端均向外伸出m 975.09.325.0=⨯基础总长m l 15.33225.0392.31=⨯⨯+= 基础平均埋深为m 825.12/45.06.1=+ 则基础底面在单位1m 长度内受平均压力kN F k 57.13615.3325.06507650=⨯⨯+⨯=则基础底面在单位1m 长度内受平均弯矩m kN M k ⋅=⨯⨯+=34.2515.338)0.12580(基础平均埋深为m 825.12/45.06.1=+m d f F b G a k 94.0825.12032.18157.136=⨯-=-≥γ考虑偏心荷载的作用，将基底面积增大40%，则 m b 57.14.112.1=⨯=，取b=1.6m 。
（3）计算基底压力并验算 基底处的总竖向荷载为：kN G F k k 97.194825.16.10.12057.136=⨯⨯⨯+=+基底总弯矩为：m kN M k ⋅=34.25偏心距为：m l m G F M e k k k 267.066.16129.097.19434.25==<==+=基底平均压力为：kPa f kPa A G F p a k k k 32.18186.1210.16.197.194=<=⨯=+=基底最大压力为：kPaf kPa l e p p a k k 58.2172.181.1806.1129.06186.12161max =<=⎪⎭⎫⎝⎛⨯+⨯=⎪⎭⎫ ⎝⎛+=满足条件。
框架结构柱下条形基础设计精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-某框架结构柱下条形基础设计（倒梁法）一、设计资料1、某建筑物为7层框架结构，框架为三跨的横向承重框架，每跨跨度为7.2m；边柱传至基础顶部的荷载标准值和设计值分别为：Fk=2665KN、Mk=572KNM、Vk=146KN，F=3331KN、M=715KNM、V=182KN；中柱传至基础顶部的荷载标准值和设计值分别为：Fk=4231KN、Mk=481KNM、Vk=165KN，F=5289KN、M=601KNM、V=206KN。
2、根据现场观察描述，原位测试分析及室内试验结果，整个勘察范围内场地地层主要由粘性土、粉土及粉砂组成，根据土的结构及物理力学性质共分为7层，具体层位及工程特性见附表。
勘察钻孔完成后统一测量了各钻孔的地下水位，水位埋深平均值为0.9m，本地下水对混凝土无腐蚀性，对钢筋混凝土中的钢筋无腐蚀性。
3、根据地质资料，确定条基埋深d＝1.9m；二、内力计算1、基础梁高度的确定取h＝1.5m 符合GB50007-2002 8.3.1柱下条形基础梁的高度宜为柱距的11~48的规定。
2、条基端部外伸长度的确定据GB50007-2002 8.3.1第2条规定外伸长度宜为第一跨的倍考虑到柱端存在弯矩及其方向左侧延伸0.250.257.2 1.8l m m =⨯=为使荷载形心与基底形心重合，右端延伸长度为ef l ，ef l 计算过程如下：a . 确定荷载合力到E 点的距离o x ：333137.2528927.271526012182 1.52206 1.523331252892o x ⨯⨯+⨯⨯-⨯-⨯-⨯⨯-⨯⨯=⨯+⨯得18239610.5817240o x m ==b . 右端延伸长度为ef l ：(1.8 2.77.2210.58)2 1.87.23 2.24ef l m =++⨯-⨯--⨯=3、地基净反力j p 的计算。
柱下条基的例题————————————————————————————————作者：————————————————————————————————日期：柱下条形基础简化计算及其设计步骤提要:本文对常用的静力平衡法和倒梁法的近似计算及其各自的适用范围和相互关系作了一些叙述,提出了自己的一些看法和具体步骤，并附有柱下条基构造表,目的是使基础设计工作条理清楚,方法得当,既简化好用,又比较经济合理.一 适用范围:柱下条形基础通常在下列情况下采用:1.多层与高层房屋无地下室或有地下室但无防水要求,当上部结构传下的荷载较大,地基的承载力较低,采用各种形式的单独基础不能满足设计要求时.2.当采用单独基础所需底面积由于邻近建筑物或构筑物基础的限制而无法扩展时.3.地基土质变化较大或局部有不均匀的软弱地基,需作地基处理时.4.各柱荷载差异过大,采用单独基础会引起基础之间较大的相对沉降差异时.5.需要增加基础的刚度以减少地基变形,防止过大的不均匀沉降量时.其简化计算有静力平衡法和倒梁法两种,它们是一种不考虑地基与上部结构变形协调条件的实用简化法,也即当柱荷载比较均匀,柱距相差不大,基础与地基相对刚度较大,以致可忽略柱下不均匀沉降时,假定基底反力按线性分布,仅进行满足静力平衡条件下梁的计算.二 计算图式1.上部结构荷载和基础剖面图2.静力平衡法计算图式3.倒梁法计算图式三.设计前的准备工作在采用上述两种方法计算基础梁之前,需要做好如下工作:1.确定合理的基础长度为使计算方便,并使各柱下弯矩和跨中弯矩趋于平衡,以利于节约配筋,一般将偏心地基净反力(即梯形分布净反力)化成均布,需要求得一个合理的基础长度.当然也可直接根据梯形分布的净反力和任意定的基础长度计算基础.基础的纵向地基净反力为:式中 P jmax,P jmin —基础纵向边缘处最大和最小净反力设计值.∑F i —作用于基础上各竖向荷载合力设计值(不包括基础自重和其上覆土重,但包括其它局部均布q i).∑M —作用于基础上各竖向荷载(F i ,q i),纵向弯矩(M i)对基础底板纵向中点产生的总弯矩设计值.L —基础长度,如上述.B —基础底板宽度.先假定,后按第2条文验算.j j i pF bL MbL min max =±∑∑62当P jmax 与P jmin 相差不大于10％,可近似地取其平均值作为均布地基反力,直接定出基础悬臂长度a 1=a 2(按构造要求为第一跨距的1/4~1/3),很方便就确定了合理的基础长度L ；如果P jmax 与P jmin 相差较大时，常通过调整一端悬臂长度a 1或a 2，使合力∑F i 的重心恰为基础的形心(工程中允许两者误差不大于基础长度的3%),从而使∑M 为零,反力从梯形分布变为均布,求a 1和a 2的过程如下:先求合力的作用点距左起第一柱的距离:式中,∑M i —作用于基础上各纵向弯矩设计值之和.x i —各竖向荷载F i 距F 1的距离.当x ≥a/2时,基础长度L=2(X+a 1), a 2=L-a -a 1.当x <a/2时,基础长度L=2(a-X+a 2), a 1=L-a -a 2.按上述确定a 1和a 2后,使偏心地基净反力变为均布地基净反力,其值为:式中, p j —均布地基净反力设计值.由此也可得到一个合理的基础长度L.2.确定基础底板宽度b.由确定的基础长度L 和假定的底板宽度b,根据地基承载力设计值f,一般可按两个方向分别进行如下验算,从而确定基础底板宽度b.基础底板纵向边缘地基反力:应满足基础底板横向边缘地基反力:x F x M F i iii =+∑∑∑j ip F bL =∑2max min 6bL M bL G F i p ∑∑±+=2max min '6'bL M bL G F i p ∑∑±+=()fp p f p≤+≤22.1min max max min 及应满足式中, p max, p min —基础底板纵向边缘处最大和最小地基反力设计值p'max, p'min —基础底板横向边缘处最大和最小地基反力设计值G —基础自重设计值和其上覆土重标准值之和,可近似取G=20bLD,D 为基础 埋深,但在地下水位以下部分应扣去浮力.. ∑M '—作用于基础上各竖向荷载、横向弯矩对基础底板横向中点产生的总 弯矩设计值.其余符号同前述当∑M '=0时,则只须验算基础底板纵向边缘地基反力当∑M=0时,则只须验算基础底板横向边缘地基反力.当∑M=0且∑M '=0时(即地基反力为均布时),则按下式验算,很快就可确定基础底板宽度b:式中, p —均布地基反力设计值.3.求基础梁处翼板高度并计算其配筋先计算基础底板横向边缘最大地基净反力p max 和最小地基净反力p min ,求出基础梁边处翼板的地基净反力p j1,如图,再计算基础梁边处翼板的截面弯矩和剪力,确定其厚度h 1和抗弯钢筋面积.右图中, p —翼板悬挑长度, b 1 =(b- b 0)/2h 1—基础梁边翼板高度b 0,h —基础梁宽和梁高基础底板横向边缘处地基净反力式中, S —从基础纵向边缘最大地基反力处开始到任一截面的距离.p F G bL f b F L f D ii=+≤⇒≥-∑∑()20()2min max max maxmin '6'bL M p p L S p j j j j j p ∑±⎥⎦⎤⎢⎣⎡--=()fp p f p ≤+≤2''2.1min max max '及其余符号同前述基础梁边处翼板地基净反力基础梁边处翼板每米宽弯矩基础梁边处翼板每米宽剪力 若∑M'=0时,则上述M,V 表达式为若∑M=0时,则上述M,V 表达式为但p'j1和p'j2公式中的p'jmax 和p'jmin 可简化为若∑M=0和∑M'=0时,则上述M,V 表达式为基础梁边处翼板有效高度基础梁边处翼板截面配筋 式中, f c —混凝土轴心抗压强度设计值.()min max 1max 1''''j j j j p p bb p p --=1max 22112''2'3''j j j j j p p b p p M p -=⎪⎪⎭⎫ ⎝⎛+=112'2'b p p V j j ⎪⎪⎭⎫ ⎝⎛+=()()1min max max 21min max ,21b p p L S p V b p p L S p M j j j j j jnax ⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡--=1122112'2',2'3'b p P V b p p M j j j j ⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛+=2maxmin '6'bL M bL F i j j p ∑∑±=bp V b p M j j ==,2121bL F i j p ∑=()mm f V c h ⨯⨯≥100007.001()2019.0mm f h M y s A =f y—钢筋抗拉强度设计值.其余符号同前述4.抗扭当上述∑M'≠0时,对于带有翼板的基础梁,一般可以不考虑抗扭计算,仅从构造上将梁的箍筋做成闭合式;反之,则应进行抗扭承载力计算.四.静力平衡法和倒梁法的应用在采用净力平衡法和倒梁法分析基础梁内力时,应注意以下六个问题:第一,由于基础自重和其上覆土重将与它产生的地基反力直接抵消,不会引起基础梁内力,故基础梁的内力分析用的是地基净反力.第二,对a1和a2悬臂段的截面弯矩可按以下两种方法处理: 1.考虑悬臂段的弯矩对各连续跨的影响,然后两者叠加得最后弯矩; 2.倒梁法中可将悬臂段在地基净反力作用下的弯矩,全由悬臂段承受,不传给其它跨.第三,两种简化方法与实际均有出入,有时出入很大,并且这两种方法同时计算的结果也不相同.建议对于介于中等刚度之间且对基础不均匀沉降的反应很灵敏的结构,应根据具体情况采用一种方法计算同时,采用另一种方法复核比较,并在配筋时作适当调整.第四,由于建筑物实际多半发生盆形沉降,导至柱荷载和地基反力重新分布.研究表明:端柱和端部地基反力均会加大.为此,宜在边跨增加受力纵筋面积,并上下均匀配置.第五,为增大底面积及调整其形心位置使基底反力分布合理,基础的端部应向外伸出,即应有悬臂段.第六,一般计算基础梁时可不考虑翼板作用.(一)静力平衡法静力平衡法是假定地基反力按直线分布不考虑上部结构刚度的影响根据基础上所有的作用力按静定梁计算基础梁内力的简化计算方法1.静力平衡法具体步骤:先确定基础梁纵向每米长度上地基净反力设计值,其最大值为p jmax*b,最小值为p jmin*b,若地基净反力为均布则为p j*b,如图中虚线所示:❷对基础梁从左至右取分离体,列出分离体上竖向力平衡方程和弯矩平衡方程,求解梁纵向任意截面处的弯矩M S 和剪力V S ,一般设计只求出梁各跨最大弯矩和各支座弯矩及剪力即可.2.静力平衡法适用条件:地基压缩性和基础荷载分布都比较均匀,基础高度大于柱距的1/6或平均柱距满足l,≤1.75/λ,且上部结构为柔性结构时的柱下条形基础和联合基础,用此法计算比较接近实际.上式中 l m —基础梁上的平均柱距其中 k s —基床系数,可按k s = p 0/S 0计算(p 0为基础底面平均附加压力标准 值,S 0为以p 0计算的基础平均沉降量),也可参照各地区性规范按土类名称及其状态已给出的经验值.b 0,I L —基础梁的宽度和截面惯性矩.E c —混凝土的弹性模量.3.对静力平衡法的一些看法(仅供参考评议):❶由于静力平衡法不考虑基础与上部结构的相互作用,因而在荷载和直线分布的基底反404IE b k c s =λ力作用下可能产生整体弯曲.与其它方法比较,这样计算所得的基础梁不利截面的弯矩绝对值一般还是偏大.❷上述适用条件中要求上部结构为柔性结构.如何判断上部结构为柔性结构,从绝大多数建筑的实际刚度来看均介于绝对刚性和完全柔性之间,目前还难以定量计算.在实践中往往只能定性地判断其比较接近哪一种极端情况,例如,剪力墙体系的高层建筑是接近绝对刚性的,而以屋架--柱--基础为承重体系的排架结构和木结构以及一般静定结构,是接近完全柔性的.具体应用上,对于中等刚度偏下的建筑物也可视为柔性结构,如中、低层轻钢结构;柱距偏大而柱断面不大且楼板开洞又较多的中、低层框架结构以及体型简单,长高比偏大(一般大于5以上)的结构等等.(二)倒梁法倒梁法是假定上部结构完全刚性,各柱间无沉降差异,将柱下条形基础视为以柱脚作为固定支座的倒置连续梁,以线性分布的基础净反力作为荷载,按多跨连续梁计算法求解内力的计算方法.1.倒梁法具体步骤:❶先用弯矩分配法或弯矩系数法计算出梁各跨的初始弯矩和剪力.弯矩系数法比弯矩分配法简便,但它只适用于梁各跨度相等且其上作用均布荷载的情况,它的计算内力表达式为:M=弯矩系数* p j * b * l ; V=剪力系数* p j * b * l如前述，p j*b即是基础梁纵向每米长度上地基净反力设计值。
