Pkpm—jccad计算柱下条基步骤

柱下条形基础简化计算及其设计步骤提要：本文对常用的静力平衡法和倒梁法的近似计算及其各自的适用范围和相互关系作了一些叙述，提出了自己的一些看法和具体步骤，并附有柱下条基构造表，目的是使基础设计工作条理清楚，方法得当，既简化好用，又比较经济合理。

一、适用范围:柱下条形基础通常在下列情况下采用：1、多层与高层房屋无地下室或有地下室但无防水要求，当上部结构传下的荷载较大，地基的承载力较低，采用各种形式的单独基础不能满足设计要求时。

2、当采用单独基础所需底面积由于邻近建筑物或构筑物基础的限制而无法扩展时。

3、地基土质变化较大或局部有不均匀的软弱地基，需作地基处理时。

4、各柱荷载差异过大，采用单独基础会引起基础之间较大的相对沉降差异时。

5、需要增加基础的刚度以减少地基变形，防止过大的不均匀沉降量时。

其简化计算有静力平衡法和倒梁法两种，它们是一种不考虑地基与上部结构变形协调条件的实用简化法，也即当柱荷载比较均匀，柱距相差不大，基础与地基相对刚度较件下梁的计算。

二、计算图式1、上部结构荷载和基础剖面图2、静力平衡法计算图式3. 倒梁法计算图式三、设计前的准备工作1. 确定合理的基础长度为使计算方便，并使各柱下弯矩和跨中弯矩趋于平衡，以利于节约配筋，一般将偏心地基净反力(即梯形分布净反力)化成均布,需要求得一个合理的基础长度.当然也可直接根据梯形分布的净反力和任意定的基础长度计算基础.基础的纵向地基净反力为：j j i p F bL MbL min max=±∑∑62式中 P jmax ,P jmin —基础纵向边缘处最大和最小净反力设计值.∑F i —作用于基础上各竖向荷载合力设计值(不包括基础自重和其上覆土重，但包括其他局部均布q i ).∑M—作用于基础上各竖向荷载(F i ,q i ),纵向弯矩(M i )对基础底板纵向中点产生的总弯矩设计值.L —基础长度,如上述.B —基础底板宽度.先假定,后按第2条文验算.当P jmax 与P jmin 相差不大于10％，可近似地取其平均值作为均布地基反力,直接定出基础悬臂长度a 1=a 2(按构造要求为第一跨距的1/4~1/3),很方便就确定了合理的基础长度L ；如果P jmax 与P jmin 相差较大时，常通过调整一端悬臂长度a 1或a 2，使合力∑F i 的重心恰为基础的形心(工程中允许两者误差不大于基础长度的3%),从而使∑M 为零,反力从梯形分布变为均布,求a 1和a 2的过程如下:先求合力的作用点距左起第一柱的距离:式中, ∑M i —作用于基础上各纵向弯矩设计值之和.x i —各竖向荷载F i 距F 1的距离.当x≥a/2时,基础长度L=2(x+a 1), a 2=L-a-a 1.当x<a/2时,基础长度L=2(a-x+a 2), a 1=L-a-a 2.按上述确定a 1和a 2后,使偏心地基净反力变为均布地基净反力,其值为:式中, p j —均布地基净反力设计值.由此也可得到一个合理的基础长度L.2. 确定基础底板宽度b.由确定的基础长度L 和假定的底板宽度b,根据地基承载力设计值f,一般可按两个方向分别进行如下验算,从而确定基础底板宽度b.基础底板纵向边缘地基反力:应满足基础底板横向边缘地基反力:x F x M F i iii =+∑∑∑j i p F bL =∑2max min 6bL M bL G F i p ∑∑±+=()fp p f p≤+≤22.1min max max min 及应满足式中, pmax, pmin —基础底板纵向边缘处最大和最小地基反力设计值 p'max, p'min —基础底板横向边缘处最大和最小地基反力设计值G —基础自重设计值和其上覆土重标准值之和,可近似取G=20bLD,D 为基础埋深,但在地下水位以下部分应扣去浮力.∑M'—作用于基础上各竖向荷载、横向弯矩对基础底板横向中点产生的总弯矩设计值.其余符号同前述当∑M'=0时,则只须验算基础底板纵向边缘地基反力当∑M=0时,则只须验算基础底板横向边缘地基反力.当∑M=0且∑M'=0时(即地基反力为均布时),则按下式验算,很快就可确定基础底板宽度b:式中, p —均布地基反力设计值.3.求基础梁处翼板高度并计算其配筋先计算基础底板横向边缘最大地基净反力pmax 和最小地基净反力pmin,求出基础梁边处翼板的地基净反力pj1,如图,再计算基础梁边处翼板的截面弯矩和剪力,确定其厚度h1和抗弯钢筋面积.右图中, p —翼板悬挑长度, b1 =(b- b0)/2h1—基础梁边翼板高度b0,h —基础梁宽和梁高基础底板横向边缘处地基净反力式中, S —从基础纵向边缘最大地基反力处开始到任一截面的距离. 其余符号同前述基础梁边处翼板地基净反力p F G bL f b F L f D ii=+≤⇒≥-∑∑()20()2min max max maxmin '6'bL M p p L S p j j j j j p ∑±⎥⎦⎤⎢⎣⎡--=()min max 1max 1''''j j j j p p b b p p --=2max min '6'bL M bL G F i p ∑∑±+=()f p p f p ≤+≤2''2.1min max max '及基础梁边处翼板每米宽弯矩基础梁边处翼板每米宽剪力若∑M'=0时,则上述M,V 表达式为若∑M=0时,则上述M,V 表达式为但p'j1和p'j2公式中的p'jmax 和p'jmin 可简化为若∑M=0和∑M'=0时,则上述M,V 表达式为基础梁边处翼板有效高度 基础梁边处翼板截面配筋 式中, f c —混凝土轴心抗压强度设计值.f y —钢筋抗拉强度设计值.其余符号同前述4. 抗扭当上述∑M'≠0时,对于带有翼板的基础梁,一般可以不考虑抗扭计算,仅从构造上将梁的箍筋做成闭合式；反之，则应进行抗扭承载力计算.四、静力平衡法和倒梁法的应用在采用净力平衡法和倒梁法分析基础梁内力时，应注意以下六个问题：第一，由于基础自重和其上覆土重将与它产生的地基反力直接抵消,不会引起基础梁1max 22112''2'3''j j j j j p p b p p M p -=⎪⎪⎭⎫ ⎝⎛+=112'2'b p p V j j ⎪⎪⎭⎫ ⎝⎛+=()()1min max max 21min max ,21b p p L S p V b p p L S p M j j j j j jnax ⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡--=1122112'2',2'3'b p P V b p p M j j j j ⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛+=2max min '6'bL M bL F i j j p ∑∑±=b p V b p M j j ==,2121bLF i j p ∑=()mm f V c h ⨯⨯≥100007.001()2019.0mm f h M y s A =内力,故基础梁的内力分析用的是地基净反力.第二，对a1和a2悬臂段的截面弯矩可按以下两种方法处理: 1.考虑悬臂段的弯矩对各连续跨的影响,然后两者叠加得最后弯矩; 2.倒梁法中可将悬臂段在地基净反力作用下的弯矩,全由悬臂段承受,不传给其它跨.第三，两种简化方法与实际均有出入,有时出入很大,并且这两种方法同时计算的结果也不相同.建议对于介于中等刚度之间且对基础不均匀沉降的反应很灵敏的结构,应根据具体情况采用一种方法计算同时,采用另一种方法复核比较,并在配筋时作适当调整.第四，由于建筑物实际多半发生盆形沉降,导至柱荷载和地基反力重新分布.研究表明:端柱和端部地基反力均会加大.为此,宜在边跨增加受力纵筋面积,并上下均匀配置.第五，为增大底面积及调整其形心位置使基底反力分布合理,基础的端部应向外伸出,即应有悬臂段.第六，一般计算基础梁时可不考虑翼板作用.(一)静力平衡法静力平衡法是假定地基反力按直线分布不考虑上部结构刚度的影响根据基础上所有的作用力按静定梁计算基础梁内力的简化计算方法1. 静力平衡法具体步骤:❶先确定基础梁纵向每米长度上地基净反力设计值,其最大值为p jmax*b,最小值为p jmin*b,若地基净反力为均布则为p j*b,如图中虚线所示:❷对基础梁从左至右取分离体,列出分离体上竖向力平衡方程和弯矩平衡方程,求解梁纵向任意截面处的弯矩M S和剪力V S,一般设计只求出梁各跨最大弯矩和各支座弯矩及剪力即可.2.地基压缩性和基础荷载分布都比较均匀,基础高度大于柱距的1/6或平均柱距满足l,≤1.75/λ,且上部结构为柔性结构时的柱下条形基础和联合基础,用此法计算比较接近实际.上式中：l m —基础梁上的平均柱距其中: k s —基床系数,可按k s = p 0/S 0计算(p 0为基础底面平均附加压力标准值，S 0为以p 0计算的基础平均沉降量),也可参照各地区性规范按土类名称及其状态已给出的经验值. b 0,I L —基础梁的宽度和截面惯性矩.E c —混凝土的弹性模量.3. 对静力平衡法的一些看法(仅供参考评议):（1）由于静力平衡法不考虑基础与上部结构的相互作用,因而在荷载和直线分布的基底反力作用下可能产生整体弯曲.与其它方法比较,这样计算所得的基础梁不利截面的弯矩绝对值一般还是偏大.（2）上述适用条件中要求上部结构为柔性结构.如何判断上部结构为柔性结构,从绝大多数建筑的实际刚度来看均介于绝对刚性和完全柔性之间,目前还难以定量计算.在实践中往往只能定性地判断其比较接近哪一种极端情况,例如,剪力墙体系的高层建筑是接近绝对刚性的,而以屋架--柱--基础为承重体系的排架结构和木结构以及一般静定结构,是接近完全柔性的.具体应用上,对于中等刚度偏下的建筑物也可视为柔性结构,如中、低层轻钢结构;柱距偏大而柱断面不大且楼板开洞又较多的中、低层框架结构以及体型简单,长高比偏大(一般大于5以上)的结构等等.(二) 倒梁法倒梁法是假定上部结构完全刚性,各柱间无沉降差异，将柱下条形基础视为以柱脚作为固定支座的倒置连续梁，以线性分布的基础净反力作为荷载,按多跨连续梁计算法求解内力的计算方法.1. 倒梁法具体步骤:（1） 先用弯矩分配法或弯矩系数法计算出梁各跨的初始弯矩和剪力.弯矩系数法比弯矩分配法简便,但它只适用于梁各跨度相等且其上作用均布荷载的情况,它的计算内力表达式为:M=弯矩系数 * p j * b * l ；V=剪力系数 * p j * b * l 。

个人收集整理-ZQ
分类：基础部分
字号
订阅
根据地勘报告地建议选取基础持力层，计算基础埋深（取基础底面标高时最好取至持力层下）.
计算地基承载力特征值：《》.
对进行修正：《》.
估算条基宽度：根据荷载效应标准组合最大压力计算基底面积，其中重度为基础上方回填土地重度，一般取（地下水位以下取浮重度），考虑到偏心影响，将基础地底面尺寸再增加或％，即基底面积（）.其中取为单位长度条基底面面积，即*，为同一条基单位长度所受最大压力.文档来自于网络搜索
然后进行一下操作：
、基础人机交互
、参数输入基本参数（输入）
、网格节点网格延伸（延伸长度：第一跨距地倍）
、荷载输入荷载参数读取荷载荷载（最大）
、地基梁地梁布置（《》，确定地基梁尺寸、翼缘尺寸）文档来自于网络搜索
、结束退出
、地基梁板弹性地基梁计算弹性地基梁结构计算
、计算参数弹性地基梁计算参数修改按普通弹性地基梁计算
、计算分析
、退出归并
、基础施工图
1 / 1。

pkpm中柱下条形基础计算2009-04-20 17:14:37| 分类：专业文章| 标签：|字号大中小订阅在pkpm中,没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，那么可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。

下面方法解决注意每一步1。

读入地质资料输入2。

参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3。

网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4。

修改荷载参数、读取荷载5。

定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6。

退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7。

弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8。

弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02查看相关荷载工况下的内力图9。

弹性地基梁/参看结果（正常操作）10。

弹性地基梁施工图（正常操作）。

柱下条形基础计算方法与步骤柱下条形基础简化计算及其设计步骤提要：本文对常用的静力平衡法和倒梁法的近似计算及其各自的适用范围和相互关系作了一些叙述，提出了自己的一些看法和具体步骤，并附有柱下条基构造表，目的是使基础设计工作条理清楚，方法得当，既简化好用，又比较经济合理。

一、适用范围:柱下条形基础通常在下列情况下采用：1、多层与高层房屋无地下室或有地下室但无防水要求，当上部结构传下的荷载较大，地基的承载力较低，采用各种形式的单独基础不能满足设计要求时。

2、当采用单独基础所需底面积由于邻近建筑物或构筑物基础的限制而无法扩展时。

3、地基土质变化较大或局部有不均匀的软弱地基，需作地基处理时。

4、各柱荷载差异过大，采用单独基础会引起基础之间较大的相对沉降差异时。

5、需要增加基础的刚度以减少地基变形，防止过大的不均匀沉降量时。

其简化计算有静力平衡法和倒梁法两种，它们是一种不考虑地基与上部结构变形协调条件的实用简化法，也即当柱荷载比较均匀，柱距相差不大，基础与地基相对刚度较大，以致可忽略柱下不均匀沉降时，假定基底反力按线性分布，仅进行满足静力平衡条件下梁的计算。

二、计算图式1、上部结构荷载和基础剖面图2、静力平衡法计算图式3. 倒梁法计算图式三、设计前的准备工作在采用上述两种方法计算基础梁之前,需要做好如下工作:1. 确定合理的基础长度为使计算方便，并使各柱下弯矩和跨中弯矩趋于平衡，以利于节约配筋，一般将偏心地基净反力(即梯形分布净反力)化成均布,需要求得一个合理的基础长度.当然也可直接根据梯形分布的净反力和任意定的基础长度计算基础.基础的纵向地基净反力为：j j i p F bL MbL min max=±∑∑62式中 P jmax ,P jmin —基础纵向边缘处最大和最小净反力设计值.∑F i —作用于基础上各竖向荷载合力设计值(不包括基础自重和其上覆土重，但包括其他局部均布q i ).∑M—作用于基础上各竖向荷载(F i ,q i ),纵向弯矩(M i )对基础底板纵向中点产生的总弯矩设计值.L —基础长度,如上述.B —基础底板宽度.先假定,后按第2条文验算.当P jmax 与P jmin 相差不大于10％，可近似地取其平均值作为均布地基反力,直接定出基础悬臂长度a 1=a 2(按构造要求为第一跨距的1/4~1/3),很方便就确定了合理的基础长度L ；如果P jmax 与P jmin 相差较大时，常通过调整一端悬臂长度a 1或a 2，使合力∑F i 的重心恰为基础的形心(工程中允许两者误差不大于基础长度的3%),从而使∑M 为零,反力从梯形分布变为均布,求a 1和a 2的过程如下:先求合力的作用点距左起第一柱的距离:式中, ∑M i —作用于基础上各纵向弯矩设计值之和.x i —各竖向荷载F i 距F 1的距离.当x≥a/2时,基础长度L=2(x+a 1), a 2=L-a-a 1.当x<a/2时,基础长度L=2(a-x+a 2), a 1=L-a-a 2.按上述确定a 1和a 2后,使偏心地基净反力变为均布地基净反力,其值为:式中, p j —均布地基净反力设计值.由此也可得到一个合理的基础长度L.2. 确定基础底板宽度b.由确定的基础长度L 和假定的底板宽度b,根据地基承载力设计值f,一般可按两个方向分别进行如下验算,从而确定基础底板宽度b.基础底板纵向边缘地基反力:应满足基础底板横向边缘地基反力:x F x M F i iii =+∑∑∑j i p F bL =∑2max min 6bL M bL G F i p ∑∑±+=()fp p f p≤+≤22.1min max max min 及应满足式中, pmax, pmin —基础底板纵向边缘处最大和最小地基反力设计值 p'max, p'min —基础底板横向边缘处最大和最小地基反力设计值G —基础自重设计值和其上覆土重标准值之和,可近似取G=20bLD,D 为基础埋深,但在地下水位以下部分应扣去浮力.∑M'—作用于基础上各竖向荷载、横向弯矩对基础底板横向中点产生的总弯矩设计值.其余符号同前述当∑M'=0时,则只须验算基础底板纵向边缘地基反力当∑M=0时,则只须验算基础底板横向边缘地基反力.当∑M=0且∑M'=0时(即地基反力为均布时),则按下式验算,很快就可确定基础底板宽度b:式中, p —均布地基反力设计值.先计算基础底板横向边缘最大地基净反力pmax 和最小地基净反力pmin,求出基础梁边处翼板的地基净反力pj1,如图,再计算基础梁边处翼板的截面弯矩和剪力,确定其厚度h1和抗弯钢筋面积.右图中, p —翼板悬挑长度, b1 =(b- b0)/2h1—基础梁边翼板高度b0,h —基础梁宽和梁高基础底板横向边缘处地基净反力式中, S —从基础纵向边缘最大地基反力处开始到任一截面的距离. 其余符号同前述基础梁边处翼板地基净反力p F G bL f b F L f D ii=+≤⇒≥-∑∑()20()2min max max maxmin '6'bL M p p L S p j j j j j p ∑±⎥⎦⎤⎢⎣⎡--=()min max 1max 1''''j j j j p p b b p p --=2max min '6'bL M bL G F i p ∑∑±+=()f p p f p ≤+≤2''2.1min max max '及基础梁边处翼板每米宽弯矩基础梁边处翼板每米宽剪力若∑M'=0时,则上述M,V 表达式为若∑M=0时,则上述M,V 表达式为但p'j1和p'j2公式中的p'jmax 和p'jmin 可简化为若∑M=0和∑M'=0时,则上述M,V 表达式为基础梁边处翼板有效高度基础梁边处翼板截面配筋式中, f c —混凝土轴心抗压强度设计值.f y —钢筋抗拉强度设计值.其余符号同前述4. 抗扭当上述∑M'≠0时,对于带有翼板的基础梁,一般可以不考虑抗扭计算,仅从构造上将梁的箍筋做成闭合式；反之，则应进行抗扭承载力计算.四、静力平衡法和倒梁法的应用在采用净力平衡法和倒梁法分析基础梁内力时，应注意以下六个问题：第一，由于基础自重和其上覆土重将与它产生的地基反力直接抵消,不会引起基础1max 22112''2'3''j j j j j p p b p p M p -=⎪⎪⎭⎫ ⎝⎛+=112'2'b p p V j j ⎪⎪⎭⎫ ⎝⎛+=()()1min max max 21min max ,21b p p L S p V b p p L S p M j j j j j jnax ⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡--=1122112'2',2'3'b p P V b p p M j j j j ⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛+=2max min '6'bL M bL F i j j p ∑∑±=b p V b p M j j ==,2121bLF i j p ∑=()mm f V c h ⨯⨯≥100007.001()2019.0mm f h M y s A =梁内力,故基础梁的内力分析用的是地基净反力.第二，对a1和a2悬臂段的截面弯矩可按以下两种方法处理: 1.考虑悬臂段的弯矩对各连续跨的影响,然后两者叠加得最后弯矩; 2.倒梁法中可将悬臂段在地基净反力作用下的弯矩,全由悬臂段承受,不传给其它跨.第三，两种简化方法与实际均有出入,有时出入很大,并且这两种方法同时计算的结果也不相同.建议对于介于中等刚度之间且对基础不均匀沉降的反应很灵敏的结构,应根据具体情况采用一种方法计算同时,采用另一种方法复核比较,并在配筋时作适当调整.第四，由于建筑物实际多半发生盆形沉降,导至柱荷载和地基反力重新分布.研究表明:端柱和端部地基反力均会加大.为此,宜在边跨增加受力纵筋面积,并上下均匀配置.第五，为增大底面积及调整其形心位置使基底反力分布合理,基础的端部应向外伸出,即应有悬臂段.第六，一般计算基础梁时可不考虑翼板作用.(一)静力平衡法静力平衡法是假定地基反力按直线分布不考虑上部结构刚度的影响根据基础上所有的作用力按静定梁计算基础梁内力的简化计算方法1. 静力平衡法具体步骤:❶先确定基础梁纵向每米长度上地基净反力设计值,其最大值为p jmax*b,最小值为p jmin*b,若地基净反力为均布则为p j*b,如图中虚线所示:❷对基础梁从左至右取分离体,列出分离体上竖向力平衡方程和弯矩平衡方程,求解梁纵向任意截面处的弯矩M S和剪力V S,一般设计只求出梁各跨最大弯矩和各支座弯矩及剪力即可.2. 静力平衡法适用条件:地基压缩性和基础荷载分布都比较均匀,基础高度大于柱距的1/6或平均柱距满足l, ,且上部结构为柔性结构时的柱下条形基础和联合基础,用此法计算比较接近实际.上式中：l m —基础梁上的平均柱距其中: k s —基床系数,可按k s = p 0/S 0计算(p 0为基础底面平均附加压力标准值，S 0为以p 0计算的基础平均沉降量),也可参照各地区性规范按土类名称及其状态已给出的经验值. b 0,I L —基础梁的宽度和截面惯性矩.E c —混凝土的弹性模量.3. 对静力平衡法的一些看法(仅供参考评议):（1）由于静力平衡法不考虑基础与上部结构的相互作用,因而在荷载和直线分布的基底反力作用下可能产生整体弯曲.与其它方法比较,这样计算所得的基础梁不利截面的弯矩绝对值一般还是偏大.（2）上述适用条件中要求上部结构为柔性结构.如何判断上部结构为柔性结构,从绝大多数建筑的实际刚度来看均介于绝对刚性和完全柔性之间,目前还难以定量计算.在实践中往往只能定性地判断其比较接近哪一种极端情况,例如,剪力墙体系的高层建筑是接近绝对刚性的,而以屋架--柱--基础为承重体系的排架结构和木结构以及一般静定结构,是接近完全柔性的.具体应用上,对于中等刚度偏下的建筑物也可视为柔性结构,如中、低层轻钢结构;柱距偏大而柱断面不大且楼板开洞又较多的中、低层框架结构以及体型简单,长高比偏大(一般大于5以上)的结构等等.(二) 倒梁法倒梁法是假定上部结构完全刚性,各柱间无沉降差异，将柱下条形基础视为以柱脚作为固定支座的倒置连续梁，以线性分布的基础净反力作为荷载,按多跨连续梁计算法求解内力的计算方法.1. 倒梁法具体步骤:（1） 先用弯矩分配法或弯矩系数法计算出梁各跨的初始弯矩和剪力.弯矩系数法比弯矩分配法简便,但它只适用于梁各跨度相等且其上作用均布荷载的情况,它的计算内力表达式为:M=弯矩系数 * p j * b * l ；V=剪力系数 * p j * b * l 。

柱下条形基础简化计算及其设计步骤提要:本文对常用的静力平衡法和倒梁法的近似计算及其各自的适用范围和相互关系作了一些叙述,提出了自己的一些看法和具体步骤，并附有柱下条基构造表,目的是使基础设计工作条理清楚,方法得当,既简化好用,又比较经济合理.一 适用范围:柱下条形基础通常在下列情况下采用:1.多层与高层房屋无地下室或有地下室但无防水要求,当上部结构传下的荷载较大,地基的承载力较低,采用各种形式的单独基础不能满足设计要求时.2.当采用单独基础所需底面积由于邻近建筑物或构筑物基础的限制而无法扩展时.3.地基土质变化较大或局部有不均匀的软弱地基,需作地基处理时.4.各柱荷载差异过大,采用单独基础会引起基础之间较大的相对沉降差异时.5.需要增加基础的刚度以减少地基变形,防止过大的不均匀沉降量时.其简化计算有静力平衡法和倒梁法两种,它们是一种不考虑地基与上部结构变形协调条件的实用简化法,也即当柱荷载比较均匀,柱距相差不大,基础与地基相对刚度较大,以致可忽略柱下不均匀沉降时,假定基底反力按线性分布,仅进行满足静力平衡条件下梁的计算.二 计算图式1.上部结构荷载和基础剖面图2.静力平衡法计算图式3.倒梁法计算图式三.设计前的准备工作在采用上述两种方法计算基础梁之前,需要做好如下工作:1.确定合理的基础长度为使计算方便,并使各柱下弯矩和跨中弯矩趋于平衡,以利于节约配筋,一般将偏心地基净反力(即梯形分布净反力)化成均布,需要求得一个合理的基础长度.当然也可直接根据梯形分布的净反力和任意定的基础长度计算基础.基础的纵向地基净反力为:式中 P jmax,P jmin —基础纵向边缘处最大和最小净反力设计值.∑F i —作用于基础上各竖向荷载合力设计值(不包括基础自重和其上覆土重,但包括其它局部均布q i).∑M —作用于基础上各竖向荷载(F i ,q i),纵向弯矩(M i)对基础底板纵向中点产生的总弯矩设计值.L —基础长度,如上述.B —基础底板宽度.先假定,后按第2条文验算.j j i pF bL MbL min max =±∑∑62当P jmax 与P jmin 相差不大于10％,可近似地取其平均值作为均布地基反力,直接定出基础悬臂长度a 1=a 2(按构造要求为第一跨距的1/4~1/3),很方便就确定了合理的基础长度L ；如果P jmax 与P jmin 相差较大时，常通过调整一端悬臂长度a 1或a 2，使合力∑F i 的重心恰为基础的形心(工程中允许两者误差不大于基础长度的3%),从而使∑M 为零,反力从梯形分布变为均布,求a 1和a 2的过程如下:先求合力的作用点距左起第一柱的距离:式中,∑M i —作用于基础上各纵向弯矩设计值之和.x i —各竖向荷载F i 距F 1的距离.当x ≥a/2时,基础长度L=2(X+a 1), a 2=L-a -a 1.当x <a/2时,基础长度L=2(a-X+a 2), a 1=L-a -a 2.按上述确定a 1和a 2后,使偏心地基净反力变为均布地基净反力,其值为:式中, p j —均布地基净反力设计值.由此也可得到一个合理的基础长度L.2.确定基础底板宽度b.由确定的基础长度L 和假定的底板宽度b,根据地基承载力设计值f,一般可按两个方向分别进行如下验算,从而确定基础底板宽度b.基础底板纵向边缘地基反力:应满足基础底板横向边缘地基反力:x F x M F i iii =+∑∑∑j ip F bL =∑2max min 6bL M bL G F i p ∑∑±+=2max min '6'bL M bL G F i p ∑∑±+=()fp p f p≤+≤22.1min max max min 及应满足式中, p max, p min —基础底板纵向边缘处最大和最小地基反力设计值p'max, p'min —基础底板横向边缘处最大和最小地基反力设计值G —基础自重设计值和其上覆土重标准值之和,可近似取G=20bLD,D 为基础 埋深,但在地下水位以下部分应扣去浮力.. ∑M '—作用于基础上各竖向荷载、横向弯矩对基础底板横向中点产生的总 弯矩设计值.其余符号同前述当∑M '=0时,则只须验算基础底板纵向边缘地基反力当∑M=0时,则只须验算基础底板横向边缘地基反力.当∑M=0且∑M '=0时(即地基反力为均布时),则按下式验算,很快就可确定基础底板宽度b:式中, p —均布地基反力设计值.3.求基础梁处翼板高度并计算其配筋先计算基础底板横向边缘最大地基净反力p max 和最小地基净反力p min ,求出基础梁边处翼板的地基净反力p j1,如图,再计算基础梁边处翼板的截面弯矩和剪力,确定其厚度h 1和抗弯钢筋面积.右图中, p —翼板悬挑长度, b 1 =(b- b 0)/2h 1—基础梁边翼板高度b 0,h —基础梁宽和梁高基础底板横向边缘处地基净反力式中, S —从基础纵向边缘最大地基反力处开始到任一截面的距离.p F G bL f b F L f D ii=+≤⇒≥-∑∑()20()2min max max maxmin '6'bL M p p L S p j j j j j p ∑±⎥⎦⎤⎢⎣⎡--=()fp p f p ≤+≤2''2.1min max max '及其余符号同前述基础梁边处翼板地基净反力基础梁边处翼板每米宽弯矩基础梁边处翼板每米宽剪力 若∑M'=0时,则上述M,V 表达式为若∑M=0时,则上述M, V 表达式为但p'j1和p'j2公式中的p'jmax 和p'jmin 可简化为若∑M=0和∑M'=0时,则上述M,V 表达式为基础梁边处翼板有效高度基础梁边处翼板截面配筋 式中, f c —混凝土轴心抗压强度设计值.()min max 1max 1''''j j j j p p bb p p --=1max 22112''2'3''j j j j j p p b p p M p -=⎪⎪⎭⎫ ⎝⎛+=112'2'b p p V j j ⎪⎪⎭⎫ ⎝⎛+=()()1min max max 21min max ,21b p p L S p V b p p L S p M j j j j j jnax ⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡--=1122112'2',2'3'b p P V b p p M j j j j ⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛+=2maxmin '6'bL M bL F i j j p ∑∑±=bp V b p M j j ==,2121bL F i j p ∑=()mm f V c h ⨯⨯≥100007.001()2019.0mm f h M y s A =f y—钢筋抗拉强度设计值.其余符号同前述4.抗扭当上述∑M'≠0时,对于带有翼板的基础梁,一般可以不考虑抗扭计算,仅从构造上将梁的箍筋做成闭合式;反之,则应进行抗扭承载力计算.四.静力平衡法和倒梁法的应用在采用净力平衡法和倒梁法分析基础梁内力时,应注意以下六个问题:第一,由于基础自重和其上覆土重将与它产生的地基反力直接抵消,不会引起基础梁内力,故基础梁的内力分析用的是地基净反力.第二,对a1和a2悬臂段的截面弯矩可按以下两种方法处理: 1.考虑悬臂段的弯矩对各连续跨的影响,然后两者叠加得最后弯矩; 2.倒梁法中可将悬臂段在地基净反力作用下的弯矩,全由悬臂段承受,不传给其它跨.第三,两种简化方法与实际均有出入,有时出入很大,并且这两种方法同时计算的结果也不相同.建议对于介于中等刚度之间且对基础不均匀沉降的反应很灵敏的结构,应根据具体情况采用一种方法计算同时,采用另一种方法复核比较,并在配筋时作适当调整.第四,由于建筑物实际多半发生盆形沉降,导至柱荷载和地基反力重新分布.研究表明:端柱和端部地基反力均会加大.为此,宜在边跨增加受力纵筋面积,并上下均匀配置.第五,为增大底面积及调整其形心位置使基底反力分布合理,基础的端部应向外伸出,即应有悬臂段.第六,一般计算基础梁时可不考虑翼板作用.(一)静力平衡法静力平衡法是假定地基反力按直线分布不考虑上部结构刚度的影响根据基础上所有的作用力按静定梁计算基础梁内力的简化计算方法1.静力平衡法具体步骤:先确定基础梁纵向每米长度上地基净反力设计值,其最大值为p jmax*b,最小值为p jmin*b,若地基净反力为均布则为p j*b,如图中虚线所示:❷对基础梁从左至右取分离体,列出分离体上竖向力平衡方程和弯矩平衡方程,求解梁纵向任意截面处的弯矩M S 和剪力V S ,一般设计只求出梁各跨最大弯矩和各支座弯矩及剪力即可.2.静力平衡法适用条件:地基压缩性和基础荷载分布都比较均匀,基础高度大于柱距的1/6或平均柱距满足l,≤1.75/λ,且上部结构为柔性结构时的柱下条形基础和联合基础,用此法计算比较接近实际.上式中 l m —基础梁上的平均柱距其中 k s —基床系数,可按k s = p 0/S 0计算(p 0为基础底面平均附加压力标准 值,S 0为以p 0计算的基础平均沉降量),也可参照各地区性规范按土类名称及其状态已给出的经验值.b 0,I L —基础梁的宽度和截面惯性矩.E c —混凝土的弹性模量.3.对静力平衡法的一些看法(仅供参考评议):❶由于静力平衡法不考虑基础与上部结构的相互作用,因而在荷载和直线分布的基底反404IE b k c s =λ力作用下可能产生整体弯曲.与其它方法比较,这样计算所得的基础梁不利截面的弯矩绝对值一般还是偏大.❷上述适用条件中要求上部结构为柔性结构.如何判断上部结构为柔性结构,从绝大多数建筑的实际刚度来看均介于绝对刚性和完全柔性之间,目前还难以定量计算.在实践中往往只能定性地判断其比较接近哪一种极端情况,例如,剪力墙体系的高层建筑是接近绝对刚性的,而以屋架--柱--基础为承重体系的排架结构和木结构以及一般静定结构,是接近完全柔性的.具体应用上,对于中等刚度偏下的建筑物也可视为柔性结构,如中、低层轻钢结构;柱距偏大而柱断面不大且楼板开洞又较多的中、低层框架结构以及体型简单,长高比偏大(一般大于5以上)的结构等等.(二)倒梁法倒梁法是假定上部结构完全刚性,各柱间无沉降差异,将柱下条形基础视为以柱脚作为固定支座的倒置连续梁,以线性分布的基础净反力作为荷载,按多跨连续梁计算法求解内力的计算方法.1.倒梁法具体步骤:❶先用弯矩分配法或弯矩系数法计算出梁各跨的初始弯矩和剪力.弯矩系数法比弯矩分配法简便,但它只适用于梁各跨度相等且其上作用均布荷载的情况,它的计算内力表达式为:M=弯矩系数* p j * b * l ; V=剪力系数* p j * b * l如前述，p j*b即是基础梁纵向每米长度上地基净反力设计值。

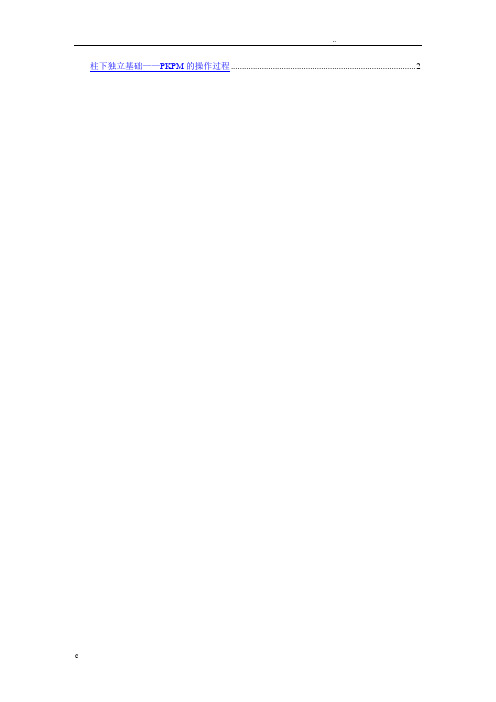

柱下独立基础——PKPM的操作过程 (2)柱下独立基础——PKPM的操作过程2012年8月2日晴热像条形基础一样，首先进入“JCCAD基础人机交互输入”，出现如下图20120802所示对话框，如果是要进行新的布置，则选“重新输入基础数据”。

2012080201选择以后则进入如图2012080202的界面，只有柱子和轴线。

2012080202在“主菜单”下“上部构件”下“拉梁”里选拉梁布置。

拉梁的梁高选跨度的十分之一左右，宽度则为梁高的三分之一到二分之一。

定义好拉梁后，就进行布置，布置方式类似前面梁构件的布置。

拉梁最好不要高于上面KL的高度。

拉梁布置好后，如下图2012080203所示，将有柱子的地方纵横连接布置。

2012080203布置好拉梁后，点击“主菜单”下“附加荷载”下“读取荷载”，如图2012080204所示，选择satwe荷载，去掉satwe地x标准值和satwe地y标准值。

2012080204布置完荷载，就要进行独立基础的选择了。

点击“主菜单”下“柱下独基”下“自动生成”命令，将要布置独立基础的柱子进行框选，出现如下对话框，见2012080205，2012080205“自动生成基础时做碰撞检查”这一项要勾选；“覆土压强”用20X基础埋置深度得出；“地基承载力特征值”见地勘报告，根据实际情况填写；“地基承载力宽度修正系数”为0，见规范《建筑地基基础设计规范》GB50007-2002第5.2.4条。

“地基承载力深度修正系数”为1，理由同上。

“用于地基承载力修正的基础埋置深度”，基础埋置深度由室外地坪开始到基底的深度。

本界面的数据填写完成以后，接下来填写“输入柱下独立基础参数”里的内容，如图2012080206所示，2012080206“独立基础最小高度”取300。

“基础底标高”，根据实际情况填写。

“独基地面长宽比”，一般写1。

“独立基础底板最小配筋率”（%）为0.15。

“基础底板钢筋级别”根据工程的具体要求选择。

柱下条形基础简化计算及其设计步骤柱下条形基础简化计算及其设计步骤在pkpm中,没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，那么可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。

我在指导毕业设计时遇到了这个问题,但用下面方法解决了:注意每一步1。

读入地质资料输入2。

参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3。

网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4。

修改荷载参数、读取荷载5。

定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6。

退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7。

弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8。

弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02查看相关荷载工况下的内力图9。

弹性地基梁/参看结果（正常操作）10。

弹性地基梁施工图（正常操作提要:本文对常用的静力平衡法和倒梁法的近似计算及其各自的适用范围和相互关系作了一些叙述,提出了自己的一些看法和具体步骤，并附有柱下条基构造表,目的是使基础设计工作条理清楚,方法得当,既简化好用,又比较经济合理.适用范围:.一柱下条形基础通常在下列情况下采用:1.多层与高层房屋无地下室或有地下室但无防水要求,当上部结构传下的荷载较大,地基的承载力较低,采用各种形式的单独基础不能满足设计要求时.2.当采用单独基础所需底面积由于邻近建筑物或构筑物基础的限制而无法扩展时.3.地基土质变化较大或局部有不均匀的软弱地基,需作地基处理时.4.各柱荷载差异过大,采用单独基础会引起基础之间较大的相对沉降差异时.5.需要增加基础的刚度以减少地基变形,防止过大的不均匀沉降量时.其简化计算有静力平衡法和倒梁法两种,它们是一种不考虑地基与上部结构变形协调条件的实用简化法,也即当柱荷载比较均匀,柱距相差不大,基础与地基相对刚度较大,以致可忽略柱下不均匀沉降时,假定基底反力按线性分布,仅进行满足静力平衡条件下梁的计算.计算图式.二1.上部结构荷载和基础剖面图2.静力平衡法计算图式3.倒梁法计算图式三.设计前的准备工作在采用上述两种方法计算基础梁之前,需要做好如下工作:1.确定合理的基础长度为使计算方便,并使各柱下弯矩和跨中弯矩趋于平衡,以利于节约配筋,一般将偏心地基净反力(即梯形分布净反力)化成均布,需要求得一个合理的基础长度.当然也可直接根据梯形分布的净反力和任意定的基础长度计算基础.基础的纵向地基净反力为:式中 Pjmax,Pjmin—基础纵向边缘处最大和最小净反力设计值.∑Fi—作用于基础上各竖向荷载合力设计值(不包括基础自重和其上覆土重,但包括其它局部均布qi).∑M—作用于基础上各竖向荷载(Fi ,qi),纵向弯矩(Mi)对基础底板纵向中点产生的总弯矩设计值.L—基础长度,如上述.B—基础底板宽度.先假定,后按第2条文验算.当Pjmax与Pjmin相差不大于10％,可近似地取其平均值作为均布地基反力,直接定出基础悬臂长度a1=a2(按构造要求为第一跨距的1/4~1/3),很方便就确定了合理的基础长度L；如果Pjmax与Pjmin相差较大时，常通过调整一端悬臂长度a1或a2，使合力∑Fi的重心恰为基础的形心(工程中允许两者误差不大于基础长度的3%),从而使∑M为零,反力从梯形分布变为均布,求a1和a2的过程如下:先求合力的作用点距左起第一柱的距离:式中,∑Mi—作用于基础上各纵向弯矩设计值之和.xi—各竖向荷载Fi距F1的距离.当x≥a/2时,基础长度L=2(X+a1), a2=L-a-a1.当x<a/2时,基础长度L=2(a-X+a2), a1=L-a-a2.按上述确定a1和a2后,使偏心地基净反力变为均布地基净反力,其值为:式中, pj—均布地基净反力设计值.由此也可得到一个合理的基础长度L.2.确定基础底板宽度b.由确定的基础长度L和假定的底板宽度b,根据地基承载力设计值f,一般可按两个方向分别进行如下验算,从而确定基础底板宽度b.基础底板纵向边缘地基反力:应满足基础底板横向边缘地基反力:应满足式中, pmax, pmin—基础底板纵向边缘处最大和最小地基反力设计值p'max, p'min—基础底板横向边缘处最大和最小地基反力设计值G—基础自重设计值和其上覆土重标准值之和,可近似取G=20bLD,D为基础埋深,但在地下水位以下部分应扣去浮力.. ∑M'—作用于基础上各竖向荷载、横向弯矩对基础底板横向中点产生的总弯矩设计值.其余符号同前述当∑M'=0时,则只须验算基础底板纵向边缘地基反力当∑M=0时,则只须验算基础底板横向边缘地基反力.当∑M=0且∑M'=0时(即地基反力为均布时),则按下式验算,很快就可确定基础底板宽度b:式中, p—均布地基反力设计值.3.求基础梁处翼板高度并计算其配筋先计算基础底板横向边缘最大地基净反力pmax和最小地基净反力pmin,求出基础梁边处翼板的地基净反力pj1,如图,再计算基础梁边处翼板的截面弯矩和剪力,确定其厚度h1和抗弯钢筋面积.右图中, p—翼板悬挑长度, b1 =(b- b0)/2h1—基础梁边翼板高度b0,h—基础梁宽和梁高基础底板横向边缘处地基净反力式中, S—从基础纵向边缘最大地基反力处开始到任一截面的距离.其余符号同前述基础梁边处翼板地基净反力基础梁边处翼板每米宽弯矩基础梁边处翼板每米宽剪力若∑M'=0时,则上述M,V表达式为若∑M=0时,则上述M,V表达式为但p'j1和p'j2公式中的p'jmax和p'jmin可简化为若∑M=0和∑M'=0时,则上述M,V表达式为基础梁边处翼板有效高度基础梁边处翼板截面配筋式中, fc—混凝土轴心抗压强度设计值.fy—钢筋抗拉强度设计值.其余符号同前述4.抗扭当上述∑M'≠0时,对于带有翼板的基础梁,一般可以不考虑抗扭计算,仅从构造上将梁的箍筋做成闭合式;反之,则应进行抗扭承载力计算.。

柱下条形基础简化计算及其设计步骤提要:本文对常用的静力平衡法和倒梁法的近似计算及其各自的适用范围和相互关系作了一些叙述,提出了自己的一些看法和具体步骤，并附有柱下条基构造表,目的是使基础设计工作条理清楚,方法得当,既简化好用,又比较经济合理.一 适用范围:柱下条形基础通常在下列情况下采用:1.多层与高层房屋无地下室或有地下室但无防水要求,当上部结构传下的荷载较大,地基的承载力较低,采用各种形式的单独基础不能满足设计要求时.2.当采用单独基础所需底面积由于邻近建筑物或构筑物基础的限制而无法扩展时.3.地基土质变化较大或局部有不均匀的软弱地基,需作地基处理时.4.各柱荷载差异过大,采用单独基础会引起基础之间较大的相对沉降差异时.5.需要增加基础的刚度以减少地基变形,防止过大的不均匀沉降量时.其简化计算有静力平衡法和倒梁法两种,它们是一种不考虑地基与上部结构变形协调条件的实用简化法,也即当柱荷载比较均匀,柱距相差不大,基础与地基相对刚度较大,以致可忽略柱下不均匀沉降时,假定基底反力按线性分布,仅进行满足静力平衡条件下梁的计算.二 计算图式1.上部结构荷载和基础剖面图2.静力平衡法计算图式3.倒梁法计算图式三.设计前的准备工作在采用上述两种方法计算基础梁之前,需要做好如下工作:1.确定合理的基础长度为使计算方便,并使各柱下弯矩和跨中弯矩趋于平衡,以利于节约配筋,一般将偏心地基净反力(即梯形分布净反力)化成均布,需要求得一个合理的基础长度.当然也可直接根据梯形分布的净反力和任意定的基础长度计算基础.基础的纵向地基净反力为:式中 P jmax,P jmin —基础纵向边缘处最大和最小净反力设计值.∑F i —作用于基础上各竖向荷载合力设计值(不包括基础自重和其上覆土重,但包括其它局部均布q i).∑M —作用于基础上各竖向荷载(F i ,q i),纵向弯矩(M i)对基础底板纵向中点产生的总弯矩设计值.L —基础长度,如上述.B —基础底板宽度.先假定,后按第2条文验算.j j i pF bL MbL min max =±∑∑62当P jmax 与P jmin 相差不大于10％,可近似地取其平均值作为均布地基反力,直接定出基础悬臂长度a 1=a 2(按构造要求为第一跨距的1/4~1/3),很方便就确定了合理的基础长度L ；如果P jmax 与P jmin 相差较大时，常通过调整一端悬臂长度a 1或a 2，使合力∑F i 的重心恰为基础的形心(工程中允许两者误差不大于基础长度的3%),从而使∑M 为零,反力从梯形分布变为均布,求a 1和a 2的过程如下:先求合力的作用点距左起第一柱的距离:式中,∑M i —作用于基础上各纵向弯矩设计值之和.x i —各竖向荷载F i 距F 1的距离.当x ≥a/2时,基础长度L=2(X+a 1), a 2=L-a -a 1.当x <a/2时,基础长度L=2(a-X+a 2), a 1=L-a -a 2.按上述确定a 1和a 2后,使偏心地基净反力变为均布地基净反力,其值为:式中, p j —均布地基净反力设计值.由此也可得到一个合理的基础长度L.2.确定基础底板宽度b.由确定的基础长度L 和假定的底板宽度b,根据地基承载力设计值f,一般可按两个方向分别进行如下验算,从而确定基础底板宽度b.基础底板纵向边缘地基反力:应满足基础底板横向边缘地基反力:x F x M F i iii =+∑∑∑j ip F bL =∑2max min 6bL M bL G F i p ∑∑±+=2max min '6'bL M bL G F i p ∑∑±+=()fp p f p≤+≤22.1min max max min 及应满足式中, p max, p min —基础底板纵向边缘处最大和最小地基反力设计值p'max, p'min —基础底板横向边缘处最大和最小地基反力设计值G —基础自重设计值和其上覆土重标准值之和,可近似取G=20bLD,D 为基础 埋深,但在地下水位以下部分应扣去浮力.. ∑M '—作用于基础上各竖向荷载、横向弯矩对基础底板横向中点产生的总 弯矩设计值.其余符号同前述当∑M '=0时,则只须验算基础底板纵向边缘地基反力当∑M=0时,则只须验算基础底板横向边缘地基反力.当∑M=0且∑M '=0时(即地基反力为均布时),则按下式验算,很快就可确定基础底板宽度b:式中, p —均布地基反力设计值.3.求基础梁处翼板高度并计算其配筋先计算基础底板横向边缘最大地基净反力p max 和最小地基净反力p min ,求出基础梁边处翼板的地基净反力p j1,如图,再计算基础梁边处翼板的截面弯矩和剪力,确定其厚度h 1和抗弯钢筋面积.右图中, p —翼板悬挑长度, b 1 =(b- b 0)/2h 1—基础梁边翼板高度b 0,h —基础梁宽和梁高基础底板横向边缘处地基净反力式中, S —从基础纵向边缘最大地基反力处开始到任一截面的距离.p F G bL f b F L f D ii=+≤⇒≥-∑∑()20()2min max max maxmin '6'bL M p p L S p j j j j j p ∑±⎥⎦⎤⎢⎣⎡--=()fp p f p ≤+≤2''2.1min max max '及其余符号同前述基础梁边处翼板地基净反力基础梁边处翼板每米宽弯矩基础梁边处翼板每米宽剪力 若∑M'=0时,则上述M,V 表达式为若∑M=0时,则上述M, V 表达式为但p'j1和p'j2公式中的p'jmax 和p'jmin 可简化为若∑M=0和∑M'=0时,则上述M,V 表达式为基础梁边处翼板有效高度基础梁边处翼板截面配筋 式中, f c —混凝土轴心抗压强度设计值.()min max 1max 1''''j j j j p p bb p p --=1max 22112''2'3''j j j j j p p b p p M p -=⎪⎪⎭⎫ ⎝⎛+=112'2'b p p V j j ⎪⎪⎭⎫ ⎝⎛+=()()1min max max 21min max ,21b p p L S p V b p p L S p M j j j j j jnax ⎥⎦⎤⎢⎣⎡--=⎥⎦⎤⎢⎣⎡--=1122112'2',2'3'b p P V b p p M j j j j ⎪⎪⎭⎫ ⎝⎛+=⎪⎪⎭⎫ ⎝⎛+=2maxmin '6'bL M bL F i j j p ∑∑±=bp V b p M j j ==,2121bL F i j p ∑=()mm f V c h ⨯⨯≥100007.001()2019.0mm f h M y s A =f y—钢筋抗拉强度设计值.其余符号同前述4.抗扭当上述∑M'≠0时,对于带有翼板的基础梁,一般可以不考虑抗扭计算,仅从构造上将梁的箍筋做成闭合式;反之,则应进行抗扭承载力计算.四.静力平衡法和倒梁法的应用在采用净力平衡法和倒梁法分析基础梁内力时,应注意以下六个问题:第一,由于基础自重和其上覆土重将与它产生的地基反力直接抵消,不会引起基础梁内力,故基础梁的内力分析用的是地基净反力.第二,对a1和a2悬臂段的截面弯矩可按以下两种方法处理: 1.考虑悬臂段的弯矩对各连续跨的影响,然后两者叠加得最后弯矩; 2.倒梁法中可将悬臂段在地基净反力作用下的弯矩,全由悬臂段承受,不传给其它跨.第三,两种简化方法与实际均有出入,有时出入很大,并且这两种方法同时计算的结果也不相同.建议对于介于中等刚度之间且对基础不均匀沉降的反应很灵敏的结构,应根据具体情况采用一种方法计算同时,采用另一种方法复核比较,并在配筋时作适当调整.第四,由于建筑物实际多半发生盆形沉降,导至柱荷载和地基反力重新分布.研究表明:端柱和端部地基反力均会加大.为此,宜在边跨增加受力纵筋面积,并上下均匀配置.第五,为增大底面积及调整其形心位置使基底反力分布合理,基础的端部应向外伸出,即应有悬臂段.第六,一般计算基础梁时可不考虑翼板作用.(一)静力平衡法静力平衡法是假定地基反力按直线分布不考虑上部结构刚度的影响根据基础上所有的作用力按静定梁计算基础梁内力的简化计算方法1.静力平衡法具体步骤:先确定基础梁纵向每米长度上地基净反力设计值,其最大值为p jmax*b,最小值为p jmin*b,若地基净反力为均布则为p j*b,如图中虚线所示:❷对基础梁从左至右取分离体,列出分离体上竖向力平衡方程和弯矩平衡方程,求解梁纵向任意截面处的弯矩M S 和剪力V S ,一般设计只求出梁各跨最大弯矩和各支座弯矩及剪力即可.2.静力平衡法适用条件:地基压缩性和基础荷载分布都比较均匀,基础高度大于柱距的1/6或平均柱距满足l,≤1.75/λ,且上部结构为柔性结构时的柱下条形基础和联合基础,用此法计算比较接近实际.上式中 l m —基础梁上的平均柱距其中 k s —基床系数,可按k s = p 0/S 0计算(p 0为基础底面平均附加压力标准 值,S 0为以p 0计算的基础平均沉降量),也可参照各地区性规范按土类名称及其状态已给出的经验值.b 0,I L —基础梁的宽度和截面惯性矩.E c —混凝土的弹性模量.3.对静力平衡法的一些看法(仅供参考评议):❶由于静力平衡法不考虑基础与上部结构的相互作用,因而在荷载和直线分布的基底反404IE b k c s =λ力作用下可能产生整体弯曲.与其它方法比较,这样计算所得的基础梁不利截面的弯矩绝对值一般还是偏大.❷上述适用条件中要求上部结构为柔性结构.如何判断上部结构为柔性结构,从绝大多数建筑的实际刚度来看均介于绝对刚性和完全柔性之间,目前还难以定量计算.在实践中往往只能定性地判断其比较接近哪一种极端情况,例如,剪力墙体系的高层建筑是接近绝对刚性的,而以屋架--柱--基础为承重体系的排架结构和木结构以及一般静定结构,是接近完全柔性的.具体应用上,对于中等刚度偏下的建筑物也可视为柔性结构,如中、低层轻钢结构;柱距偏大而柱断面不大且楼板开洞又较多的中、低层框架结构以及体型简单,长高比偏大(一般大于5以上)的结构等等.(二)倒梁法倒梁法是假定上部结构完全刚性,各柱间无沉降差异,将柱下条形基础视为以柱脚作为固定支座的倒置连续梁,以线性分布的基础净反力作为荷载,按多跨连续梁计算法求解内力的计算方法.1.倒梁法具体步骤:❶先用弯矩分配法或弯矩系数法计算出梁各跨的初始弯矩和剪力.弯矩系数法比弯矩分配法简便,但它只适用于梁各跨度相等且其上作用均布荷载的情况,它的计算内力表达式为:M=弯矩系数* p j * b * l ; V=剪力系数* p j * b * l如前述，p j*b即是基础梁纵向每米长度上地基净反力设计值。

柱下条形基础简化计算及其设计步骤柱下条形基础简化计算及其设计步骤在pkpm中,没有专门的柱下条基计算,但是框架结构，柱下如果采用条形基础，那么可以用地基梁来计算，即它可以承担地基反力，计算是采用弹性地基梁计算。

我在指导毕业设计时遇到了这个问题,但用下面方法解决了:注意每一步1。

读入地质资料输入2。

参数输入包括基本参数（主要是地基承载力特征值）和地梁筏板参数（主要是基床反力系数、地梁相关材料参数、钢筋调整参数、梁肋朝向）3。

网格输入（轴线延伸命令修改形成悬挑地基梁轴线）4。

修改荷载参数、读取荷载5。

定义地基梁（必须定义梁肋高和梁肋宽，地梁翼缘宽度可随意给出但应大于梁肋宽因为退出交互步骤时程序会给出调整翼缘宽度的机会）并布置地基梁6。

退出交互步骤：注意第一修改地梁翼缘宽度第二检查是否生成弹性地基梁计算用数据文件（即出现相关荷载值、相应坐标、地基反力、修正后地基承载力等信息）7。

弹性地基梁/基础沉降计算：7-01：检查地质资料是否正确7-02：设置计算参数（注意：应采用完全柔性假定、地下水高度需要修改）7-03：进入附加反力图示，选择沉降计算菜单进行沉降计算，之后可查看相关需要数据8。

弹性地基梁/结构计算8-01：选择是否进行交叉底面积重复利用计算、修改地基梁参数（注意：地梁计算时采用的内力）、选择计算采用的模型（可采用satwe、tat生成的上部基础刚度）进行计算8-02查看相关荷载工况下的内力图9。

弹性地基梁/参看结果（正常操作）10。

弹性地基梁施工图（正常操作提要:本文对常用的静力平衡法和倒梁法的近似计算及其各自的适用范围和相互关系作了一些叙述,提出了自己的一些看法和具体步骤，并附有柱下条基构造表,目的是使基础设计工作条理清楚,方法得当,既简化好用,又比较经济合理.适用范围:.一柱下条形基础通常在下列情况下采用:1.多层与高层房屋无地下室或有地下室但无防水要求,当上部结构传下的荷载较大,地基的承载力较低,采用各种形式的单独基础不能满足设计要求时.2.当采用单独基础所需底面积由于邻近建筑物或构筑物基础的限制而无法扩展时.3.地基土质变化较大或局部有不均匀的软弱地基,需作地基处理时.4.各柱荷载差异过大,采用单独基础会引起基础之间较大的相对沉降差异时.5.需要增加基础的刚度以减少地基变形,防止过大的不均匀沉降量时.其简化计算有静力平衡法和倒梁法两种,它们是一种不考虑地基与上部结构变形协调条件的实用简化法,也即当柱荷载比较均匀,柱距相差不大,基础与地基相对刚度较大,以致可忽略柱下不均匀沉降时,假定基底反力按线性分布,仅进行满足静力平衡条件下梁的计算.计算图式.二1.上部结构荷载和基础剖面图2.静力平衡法计算图式3.倒梁法计算图式三.设计前的准备工作在采用上述两种方法计算基础梁之前,需要做好如下工作:1.确定合理的基础长度为使计算方便,并使各柱下弯矩和跨中弯矩趋于平衡,以利于节约配筋,一般将偏心地基净反力(即梯形分布净反力)化成均布,需要求得一个合理的基础长度.当然也可直接根据梯形分布的净反力和任意定的基础长度计算基础.基础的纵向地基净反力为:式中 Pjmax,Pjmin—基础纵向边缘处最大和最小净反力设计值.∑Fi—作用于基础上各竖向荷载合力设计值(不包括基础自重和其上覆土重,但包括其它局部均布qi).∑M—作用于基础上各竖向荷载(Fi ,qi),纵向弯矩(Mi)对基础底板纵向中点产生的总弯矩设计值.L—基础长度,如上述.B—基础底板宽度.先假定,后按第2条文验算.当Pjmax与Pjmin相差不大于10％,可近似地取其平均值作为均布地基反力,直接定出基础悬臂长度a1=a2(按构造要求为第一跨距的1/4~1/3),很方便就确定了合理的基础长度L；如果Pjmax与Pjmin相差较大时，常通过调整一端悬臂长度a1或a2，使合力∑Fi的重心恰为基础的形心(工程中允许两者误差不大于基础长度的3%),从而使∑M为零,反力从梯形分布变为均布,求a1和a2的过程如下:先求合力的作用点距左起第一柱的距离:式中,∑Mi—作用于基础上各纵向弯矩设计值之和.xi—各竖向荷载Fi距F1的距离.当x≥a/2时,基础长度L=2(X+a1), a2=L-a-a1.当x<a/2时,基础长度L=2(a-X+a2), a1=L-a-a2.按上述确定a1和a2后,使偏心地基净反力变为均布地基净反力,其值为:式中, pj—均布地基净反力设计值.由此也可得到一个合理的基础长度L.2.确定基础底板宽度b.由确定的基础长度L和假定的底板宽度b,根据地基承载力设计值f,一般可按两个方向分别进行如下验算,从而确定基础底板宽度b.基础底板纵向边缘地基反力:应满足基础底板横向边缘地基反力:应满足式中, pmax, pmin—基础底板纵向边缘处最大和最小地基反力设计值p'max, p'min—基础底板横向边缘处最大和最小地基反力设计值G—基础自重设计值和其上覆土重标准值之和,可近似取G=20bLD,D为基础埋深,但在地下水位以下部分应扣去浮力.. ∑M'—作用于基础上各竖向荷载、横向弯矩对基础底板横向中点产生的总弯矩设计值.其余符号同前述当∑M'=0时,则只须验算基础底板纵向边缘地基反力当∑M=0时,则只须验算基础底板横向边缘地基反力.当∑M=0且∑M'=0时(即地基反力为均布时),则按下式验算,很快就可确定基础底板宽度b:式中, p—均布地基反力设计值.3.求基础梁处翼板高度并计算其配筋先计算基础底板横向边缘最大地基净反力pmax和最小地基净反力pmin,求出基础梁边处翼板的地基净反力pj1,如图,再计算基础梁边处翼板的截面弯矩和剪力,确定其厚度h1和抗弯钢筋面积.右图中, p—翼板悬挑长度, b1 =(b- b0)/2h1—基础梁边翼板高度b0,h—基础梁宽和梁高基础底板横向边缘处地基净反力式中, S—从基础纵向边缘最大地基反力处开始到任一截面的距离.其余符号同前述基础梁边处翼板地基净反力基础梁边处翼板每米宽弯矩基础梁边处翼板每米宽剪力若∑M'=0时,则上述M,V表达式为若∑M=0时,则上述M,V表达式为但p'j1和p'j2公式中的p'jmax和p'jmin可简化为若∑M=0和∑M'=0时,则上述M,V表达式为基础梁边处翼板有效高度基础梁边处翼板截面配筋式中, fc—混凝土轴心抗压强度设计值.fy—钢筋抗拉强度设计值.其余符号同前述4.抗扭当上述∑M'≠0时,对于带有翼板的基础梁,一般可以不考虑抗扭计算,仅从构造上将梁的箍筋做成闭合式;反之,则应进行抗扭承载力计算.。

Pkpm柱下条形基础操作步骤SATWE→接Pm生成SATWE数据→分析与设计参数补充定义（必须执行）→输入各参数值。

如：总信息、风荷载信息等→确定→点击“生成SATWE数据文件及数据检查（必须执行）”→选择“SATWE列出的所有类型”、“按《高规》7.2.16条处理”→确定→确定→退出→点击“结构内力，配筋计算”→确定→分析结果图形和文本显示→选“图形文件输出”，点击“各层配筋构件编号简图”→换层显示→点击“回前莱单”→点击“混凝土构件配筋及钢构件验算简图”→点击“回前莱单”→退出→JCCAD→基础人机交互输入→在弹出的窗口中选“重新输入基础数据”→确定→点击“参数输入”→点击“基本参数”→逐个参数输入，如“地基承载力、基础设计参数、其它参数、标高系统”→确定→返回顶级→点击“网格节点”，根据需要加节点、延伸节点或删除节点→点击“荷载输入”→点击“附加荷载”→点击“加线荷载”→在弹出的窗口中输入恒载标准值，即一层填充墙体重量→点击填充墙所在的轴线段加入线荷载→回车→点击“读取荷载”→在弹出的窗口中左边选择“SATWE荷载”，而在窗口右边的SATWE荷载中把有地震参与的组合取消→点击“确认”→关闭窗口→返回顶级→点击“地基梁”→点击“地基梁布置”→在弹出的窗口中点击“新建”→又在弹出的窗口中输入基础梁截面尺寸数据，如：梁肋宽600㎜、梁高900㎜、梁底标高-1.6m、翼缘宽1500㎜，翼缘根部高500㎜，翼缘端高350㎜→确认→在弹出的窗口中选需要输入的梁截面尺寸，然后点击“布置”→点击确认或取消（根据要求）→点击需布置该截面梁的轴线段→点击“图形管理”→三维显示→二维显示→返回顶级→点击“结束退出”→在弹出的窗口中选“显示地基承载力验算结果”→点击“执行”→在窗口中弹出“地基梁修正后平均承载力（kpa）[144]”、“底板平均反力（含）基础自重（kpa）[128] ”。

［特别注意：如果地基梁修正后平均承载力（kpa）值小于底板平均反力（含基础自生）（kpa）值时，必须反回“基础人机交互输入”中进行修改基础梁翼缘宽度，直到使地基梁修正后平均承载力大于底板平均反力（含基础自生）］→点击“继续”→单击右上角“下组荷载”几次，直到退出程序→JCCA D→点击“基础梁板弹性地基梁法计算”→点击“模型参数”→在弹出的窗口中点击“弹性地基梁计算参数修改”，然后输入相关数据并选择“普通弹性地基梁计算”，再点击“弹性地基板内力配筋计算参数表”→点击“确定”→接着直接点击“计算分析”（必须执行）→点击“结果显示”→在弹出的窗口中分别查看“地梁节点基床系数图、弹性地基梁荷载图、弹性地基梁弯矩图、弹性地基梁剪力图、弹性地基梁净反力竖向图、弹性地基梁反力图、地基梁纵筋翼缘筋图、地基梁箍筋面积图、上部结构等代刚度图、弹性地基梁归并结果图”等。
