Q／GDW 10248-2016《输变电线路强条7》 表 9 杆塔施工强制性条文执行记录表

  • 格式：docx
  • 大小：18.33 KB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

Q／GDW 10248-2016《输变电安全强条8》 表 6 电力线路工程施工安全强制性条文通用要求执行检查记录表

Q／GDW 10248-2016《输变电安全强条8》 表 6 电力线路工程施工安全强制性条文通用要求执行检查记录表
起重 安全施工作业票编 号：
安全检查记录编号：
17
4 严禁吊件从人员上空越过。
严禁吊件从人员上空越过
18
4.6.7 严禁起重臂跨电力线进 行作业。
严禁起重臂跨电力线作业
19
4.6.11 严禁起重机械超载作业，不得吊拔埋在地下、凝固在 地面上及其他不明重量的物体。
严禁起重机械超载作业
不得吊拔埋在地下、凝固在地面上及其他不明重量的物体
起重安全施工作业票 编号：
安全检查记录
严禁站在重物上面操作
严禁将重物吊起后停留在空 中而离开现场
起吊过程中严禁任何人在重 物下行走或停留
13
4.1.6 氧气瓶、乙炔气瓶的运 输遵守下列规定：
4 严禁与易燃易爆品或与油脂或带有污物的物品同车运输。车上严禁烟火。
严禁与易燃易爆品或与油脂 或带有污物的物品同车运输
5
7）严禁与氧气瓶及易燃易爆物品同间存放。
严禁与氧气瓶同间存放
严禁与易燃易爆物品同间存 放
6
6 有毒有害物品的存放和保管遵守下列规定：
存放有毒有害物品的容器必 须密封
危险品库房重要设施 安全检查签证记录编号：
安全检查记录编号：
7
7 汽油、柴油等挥发性物 品的存放和保管遵守下列规定：2） 附近严禁有易燃易爆物品。
（深基坑开挖、组塔、平 衡挂线、附件安装、跨越 架搭设）安全施工作业票编号：
安全检查记录
10
3.4.16 凿岩机
3 严禁在废炮眼上钻孔和骑马式操作。
严禁在废炮眼上钻孔和骑马 式操作
施工安全措施编号： 交底记录编号：
土石方开挖作业安全施工作业票编号：
安全检查记录编号：
11
3.4.24 卸扣

铁塔组立强条

铁塔组立强条

表9 杆塔施工强制性条文执行记录表工程名称施工单位项目经理监理单位总监理工程师建设管理单位业主项目经理序号强制性条文内容执行要素执行情况相关资料强条执行表号及名称Q/GDW10248-2016《输变电工程建设标准强制性条文实施管理规程》执行标准名称及编号《110kV～750kV架空输电线路施工及验收规范》GB 50233—20141 7.2.1 分解组立铁塔时，基础混凝土的抗压强度必须达到设计强度的70%。

分解组立铁塔时的混凝土抗压强度满足规范要求齐全符合要求基础设计强度：试块强度报告编号：2017-TK-0006执行标准名称及编号《钢结构高强度螺栓连接技术规程》JGJ 82—20112 3.1.7 在同一连接接头中，高强度螺栓连接不应与普通螺栓连接混用。

承压型高强度螺栓连接不应与焊接连接并用。

高强度螺栓连接符合规程要求无施工图纸编号：施工作业指导书编号：3 6.2.6 高强度螺栓连接处的钢板表面处理方法及除锈等级应符合设计要求。

连接处钢板表面应平整、无焊接飞溅、无毛刺、无油污。

经处理后的摩擦型高强度螺栓连接的摩擦面抗滑移系数应符合设计要求。

外观检查抗滑移系数检验无检查记录编号：高强度螺栓检验报告编号：4 6.4.8 安装高强度螺栓时，严禁强行穿入。

当不能自由穿入时，该孔应用铰刀进行修整，修整后孔的最大直径不应大于1.2倍螺栓直径，且修孔数量不应超过该节点螺栓数量的25％。

修孔前应将四周螺栓全部拧紧，使板迭密贴后再进行铰孔。

严禁气割扩孔。

高强度螺栓的安装符合规程要求无施工作业指导书编号：业主项目部核查结论：业主项目经理：年月日监理检查意见：总监理工程师：年月日施工单位自查意见：施工项目经理：年月日注：执行情况一栏应根据执行要素要求填写关键数据或是否执行(填“已执行”或“未执行”)。

Q／GDW_10248-2016《输变电土建强条3》_表25__建筑给水、排水及采暖工程施工强制性条

Q／GDW_10248-2016《输变电土建强条3》_表25__建筑给水、排水及采暖工程施工强制性条
4 供热系统应能根据热负荷及室外温度变化实现设计要求的集中质调节、 量调节或质量调节相结合的运行。
冷热源设备和辅助设
备及其管网 系统的安
装要求
图纸卷册编号：
检查记录
35
11.2.5 冷热源侧的电动两通调节阀、 水力平衡阀及冷（热） 量计量装置等自控阀门与仪表的安装，应符合下列规定：
1 规格、数量应符合设计要求；
试运行
调试、 试运行记录编号：
19
9.2.7 给水管道在竣工后， 必须对管道进行冲洗， 饮用水管道还要在冲洗后进行消毒，满足饮用水卫生要求。
冲洗、消毒
试验记录编号：
水质检测
检验报告编号：
20
10.2.1 排水管道的坡度必须符合设计要求, 严禁无坡或倒坡。
坡度检查
检查记录
21
11.3.3 管道冲洗完毕应通水、 加热， 进行试运行和调试。 当不具备加热条件时， 应延期进行。
灌水试验
试验记录编号：
13
8.2.1 管道安装坡度，当设计未注明时，应符合下列规定：
1 气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道， 坡度应为 3‰，不得小于 2‰；
2 气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道， 坡度不应小于5‰； 3 散热器支管的坡度应为 1％， 坡向应利于排气和泄水。
1
1.0.3 给排水构筑物工程所用的原材料、半成品、 成品等产品的品种、规格、性能必须符合国家有关标准的规定和设计要求； 接触饮用水的产品必须符合有关卫生要求。严禁使用国家明令淘汰、 禁用的产品。
品种、规格、性能
图纸卷册编号：
质量证明文件编号：
严禁使用淘汰、 禁用的产品
检查记录

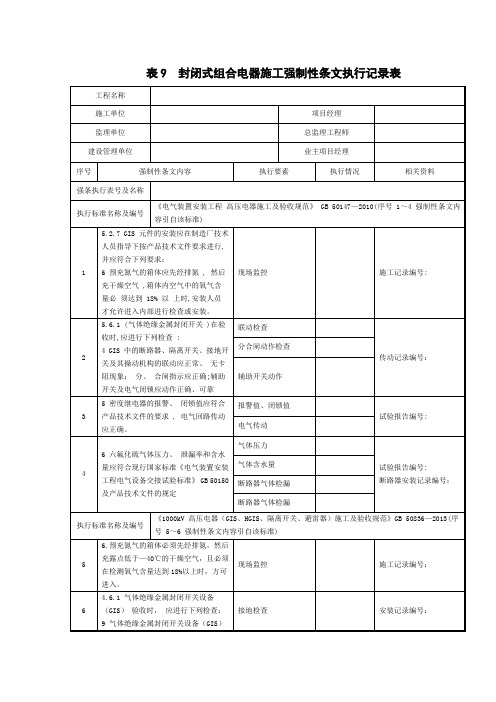

Q／GDW 10248-2016《输变电电气强条5》 表9 封闭式组合电器施工强制性条文执行记录表

Q／GDW 10248-2016《输变电电气强条5》 表9 封闭式组合电器施工强制性条文执行记录表
1
5.2.7 GIS 元件的安装应在制造厂技术人员指导下按产品技术文件要求进行,并应符合下列要求：
6 预充氮气的箱体应先经排氮 , 然后充干燥空气 ,箱体内空气中的氧气含量必 须达到 18% 以 上时,安装人员才允许进入内部进行检查或安装。
现场监控
施工记录编号:
2
5.6.1 (气体绝缘金属封闭开关 )在验收时,应进行下列检查 :
4
6 六氟化硫气体压力、 泄漏率和含水量应符合现行国家标准《电气装置安装工程电气设备交接试验标准》 GB 50150 及产品技术文件的规定
气体压力
试验报告编号:
断路器安装记录编号：
气体含水量
断路器气体检漏
断路器气体检漏
执行标准名称及编号
《1000kV 高压电器（GIS、HGIS、隔离开关、避雷器）施工及验收规范》GB 50836—2013(序号 5～6 强制性条文内容引自该标准)
4 GIS 中的断路器、隔离开关、接地开关及其操动机构的联动应正常、 无卡阻现象； 分、 合闸指示应正确;辅助开关及电气闭锁应动作正确、可靠
联动检查
传动记录编号：
分合闸动作检查
辅助开关动作
3
5 密度继电器的报警、 闭锁值应符合产品技术文件的要求 , 电气回路传动应正确。
报警值、闭锁值
试验报告编号:
电气传动
5
6.预充氮气的箱体必须先经排氮，然后充露点低于—40℃的干燥空气，且必须在检测氧气含量达到18%以上时，方可进入。
现场监控
施工记录编号：
6
4.6.1 气体绝缘金属封闭开关设备
（GIS） 验收时， 应进行下列检查：
9 气体绝缘金属封闭开关设备（GIS）底座＼ 机构箱和爬梯必须可靠接地； 外接等电位连接必须可靠， 并必须标识清晰； 内接等电位连接必须可靠，并必须有隐蔽工程验收记录。

Q／GDW 10248-2016《输变电电气强条5》 表6 电力变压器施工强制性条文执行记录表

Q／GDW 10248-2016《输变电电气强条5》 表6 电力变压器施工强制性条文执行记录表
混油试验
试验报告编号:
8
4.9.6在抽真空时,必须将不能承受真空下机械强度的附件与油箱隔离；对允许抽同样真空度的部件,应同时抽真空；真空泵或真空机组应有防止突然停止或因误操作而引起真空泵油倒灌的措施
抽真空
抽真空记录编号：
9
4.12.1变压器、电抗器在试运行前,应进行全面检查,确认其符合运行条件时,方可投入试运行。检查项目应包含以下内容和要求:
现场监控
施工记录编号：
14
3.8.2真空注油前，设备各接地点及
连接管道必须可靠接地。
接地检查
检查记录编号：
15
3.13.1变压器、电抗器验收应符合
下列规定：
5变压器、电抗器中性点必须有两根与主接地网的不同干线连接的接地引下线，规格必须符合设计要求。
接地检查
安装记录编号：
执行标准名称及编号
《1000kV输变电工程竣工验收规范》GB 50993—2014(序号16强制性条文内容引自该标准)
必须低于—40℃;每台变压器、电
抗器必须配有可以随时补气的纯净、干燥气体瓶,始终保持变压器、电抗器内为正压力,并设有压力表进行监视
气体压力
变压器破氮前压力检测签证编号：
干燥空气露点
压力检查
3
4.4.3充氮的变压器、电抗器需吊罩检查时,必须让器身在空气中暴露15min以上,待氮气充分扩散后进行
器身暴露时间
铁芯和夹件接地引出套管、套管的接地小套管及电压抽取装置不
用时其抽出端子接地
安装记录编号：
电流互感器备用二次端子短接接地
套管顶部结构的接触及密封
12
4.12.2变压器、电抗器试运行时应按下列规定项目进行检查：1中性点接地系统的变压器,在进行冲击合闸时,其中性点必须接地。

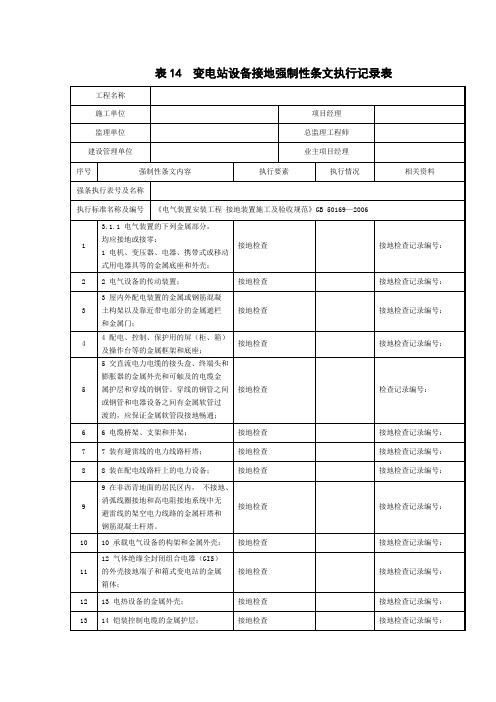

Q／GDW 10248-2016《输变电电气强条5》 表14 变电站设备接地强制性条文执行记录表

Q／GDW 10248-2016《输变电电气强条5》 表14 变电站设备接地强制性条文执行记录表
接地检查
接地检查记录编号：
8
8 装在配电线路杆上的电力设备；
接地检查
接地检查记录编号：
9
9 在非沥青地面的居民区内， 不接地、消弧线圈接地和高电阻接地系统中无避雷线的架空电力线路的金属杆塔和钢筋混凝土杆塔。
接地检查
接地检查记录编号：
10
10 承载电气设备的构架和金属外壳；
接地检查
接地检查记录编号：
11
表14 变电站设备接地强制性条文执行记录表
工程名称
施工单位
项目经理
监理单位
总监理工程师
建设管理单位
业主项目经理
序号
强制性条文内容
执行要素
执行情况
相关资料
强条执行表号及名称
执行标准名称及编号
《电气装置安装工程 接地装置施工及验收规范》GB 50169—2006
1
3.1.1 电气装置的下列金属部分，
均应接地或接零：
接地检查
接地检查记录编号：
5
5 交直流电力电缆的接头盒、终端头和膨胀器的金属外壳和可触及的电缆金属护层和穿线的钢管。穿线的钢管之间或钢管和电器设备之间有金属软管过渡的，应保证金属软管段接地畅通；
接地检查
检查记录编号：
6
6 电缆桥架、支架和井架；
接地检查
接地检查记录编号：
7
7 装有雷线的电力线路杆塔；
12 气体绝缘全封闭组合电器（GIS）
的外壳接地端子和箱式变电站的金属箱体；
接地检查
接地检查记录编号：
12
13 电热设备的金属外壳；
接地检查
接地检查记录编号：
13
14 铠装控制电缆的金属护层；
接地检查

Q／GDW 10248-2016《输变电安全强条8》 表 9 电力线路工程架线施工安全强制性条文执行检查记录表

3
7.5.2升空作业必须使用压线装置，严禁直接用人力压线。
必须使用压线装置
架线施工安全措施编号：
交底记录编号：、
压接升空安全施工作业票编号：
严禁直接用人力压线
4
7.7.6 在带电线路上方的导线上测量间隔棒距离时，应使用干燥的绝缘绳，严禁使用带有金属丝的测绳、皮尺。
使用干燥的绝缘绳
架线施工安全措施编号：
交底记录编号：
附件安装安全施工作业票编号：
安全检查记录
严禁使用带有金属丝的 测 绳、皮尺
5
7.8.6高空锚线必须有二道 保护措施。
高空锚线必须有二道保护措 施
架线施工安全措施编号： 交底记录编号：
平衡挂线安全施工作业票编号：
安全检查记录
6
7.9.2装设接地装置遵守下 列规定：
4 装设接地线时，必须先接接地端，后接导线或地线端，拆除时的顺序相反。
表9电力线路工程架线施工安全强制性条文执行检查记录表
工程名称
施工单位
项目经理
监理单位
总监理工程师
建设管理单位
业主项目经理
序号
强制性条文内容
执行要素
执行情况
相关资料
强条执行表号及名称
执行标准名称及编号
《电力建设安全工作规程第2部分:电力线路》DL5009.2-2013
1
7.3.1牵引场转向布设时应 遵守下列规定：
3 牵引过程中，各转向滑车围成的区域内侧严禁有人。
各转向滑车围成的区域内侧 严禁有人
架线施工安全措施编号：交底记录编号：
张力放线安全施工作业票编号：
安全检查记录
2
7.3.6 牵引过程中，牵引绳进 入的主牵引机高速转向滑车与 钢丝绳卷车的内角侧严禁有 人。

Q／GDW 10248-2016《输变电电气强条5》 表26 配电装置接地施工强制性条文执行记录表

表26 配电装置接地施工强制性条文执行记录表
总监理工程师
建设管理单位
业主项目经理
序号
强制性条文内容
执行要素
执行情况
相关资料
强条执行表号及名称
执行标准名称及编号
《电气装置安装工程接地装置施工及验收规范》GB 50169—2006
1
3.10.2 配电变压器等电气装置安装在由其供电的建筑物内的配电装置室时， 其接地装置应与建筑物基础钢筋相连。
与基础钢筋相连
接地检查记录编号：
2
3.10.3 引入配电装置室的每条架空线路安装的避雷器的接地线， 应与配电装置室的接地装置连接，但在入地处应敷设集中接地装置。
与配电 装置室接地连接
接地检查记录编号：
敷设集中接地装置
型式
接地电阻
接地电阻：
业主项目部核查结论：
业主项目经理：
年 月 日
监理检查意见：
总监理工程师：
年 月 日
施工单位自查：
施工项目经理：
年 月 日

Q／GDW 10248-2016《输变电安全强条8》 表 5 变电(换流)站工程电气装置安装施工安全强制性条文执行记录表

严禁用导线缠绕
8
4 运行屏上拆接线时应在端子排外侧进行，拆开的线必须包好，并注意防止误碰其他运行回路，严禁将运行中的电流互感器二次回路开路及电压互感器二次回路短路、接地。拆除与运行设备有关联回路时，必须先拆运行设备端后拆另一端。其余回路一般先拆电源端后拆另一端。二次回路接线时，必须先接扩建设备侧，后接运行设备侧。
3 充氮变压器、电抗器未经充分排氮（其气体含氧密度未达到18%及以上时），严禁施工作业人 员入内。充氮变压器注油时，任 何人严禁在排气孔处停留。
充氮变压器、电抗器未经充分排氮（其气体含氧密度未达到 18%及以上时），严禁施工作业人员入内
施工安全措施编号： 交底记录编号：
变压器安装安全施工作业票编号：
高抗附件安装安全施工作业票编号：
充氮变压器注油时，任何人严禁在排气孔处停留
2
5.1.2 断路器、隔离开关、组 合电器安装
13 在六氟化硫电气设备上及周围的工作应遵守下列规定：
2） 工作人员进入六氟化硫配电装置室，入口处若无六氟化硫气体含量显示器，应先通风15min，并检测六氟化硫气体含量合格。严禁单独一人进入六氟化硫配电装置室内工作。
9
6.3.2 验电及接地
8 严禁使用不符合规定的导线做接地线或短路线，接地线必须使用专用的线夹固定在导体上，严禁用缠绕的方法进行接 地或短路。装接地线必须使用绝缘棒，戴绝缘手套。挂接地线时必须先接接地端，再接设备端，拆接地线时顺序相反。
严禁使用不符合规定的导线做接地线或短路线
施工安全措施编号： 交底记录编号：
配制时用干净耐碱棒搅动
严禁将水倒入电解液中
7
5.4.3 二回路传动试验及其他
2 对电流互感器一次侧进行通电试验时，二次回路严禁开路，短路接地必须使用短接片或短接线，严禁用导线缠绕。

输变电工程施工强制性条文执行记录表-施工安全-基础

输变电工程施工强制性条文执行记录表编号：SZLX20-AQ-JC-SG01-20170713.1.11林区、草地施工现场，严禁吸烟及使用明火。

严禁吸烟及使用明火安全教育培训记录 安全巡视记录 2 3.2.2 （4）氧气瓶的存放和保管遵守下列规定：1）存放处周围10m 内严禁与易燃易爆品同间存放。

3)钢筋混凝土电杆堆放的地面应平整、坚实，杆段下方应设支垫，两侧应掩牢，堆放高度不得超过 3 层。

氧气瓶存放处周围10m 内严禁明火安全检查记录 安全检查数码照片 交底记录安全施工作业票33.2.2 （5）2)乙炔气瓶的存放和保管遵守下列规定:2) 存放间与朋火或散发火花点距离严禁小于 10m 。

7)严禁与氧气瓶及易燃易爆物晶同间存放。

氧气瓶严禁与乙炔瓶混放在一起交底记录安全施工作业票4 3.2.2 （6）1)有毒有害物品的存放和保管遵守下列规定: 1) 容器必须密封。

容器必须密封交底记录 检查记录 53.2.2 （7）2)汽油、柴油等挥发性物品的存放和保管遵守下列规定:2) 附近严禁有易燃易爆物品。

3)严禁靠近火源或在烈日下曝晒。

严禁靠近火源或在烈日下曝晒交底记录 检查记录安全检查数码照片 63.3.1（5） 高处作业时，作业人员必须正确使用安全带。

必须正确使用安全带 交底记录 检查记录 73.4.16(3）凿岩机严禁在废炮眼上钻孔和骑马式操作。

严禁在废炮眼上操作 交底记录 检查记录 83.4.24(5）卸扣严禁用普通材料的螺栓取代卸扣销轴。

严禁代用 交底记录 检查记录 94.1.6氧气瓶、乙快气瓶的运输遵守严禁烟火交底记录工程名称 科尔沁～阜新500千伏输变电工程(蒙东段）线路工程检查时间本月施工内容施工单位项目经理 监理单位 江苏省宏源电力建设监理有限公司项目总监 田华江 建设管理单位项目经理陆国智强条执行表号及名称 Q/GDW 10248.8—2016 输变电工程建设标准强制性条文实施管理规程第8部分： 输变电工程安全4.5.2 表7电力线路工程基础施工安全强制性条文执行检查记录表序号强制性条文内容 执行要素执行情况相关资料执行标准名称及编号《电力建设安全工作规范 第2部分：电力线路》DL 5009.2-2013下列规定:（4）严禁与易燃易爆物品或与油脂或带有污物的物品同幸运输。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试块强度报告
《钢结构高强度螺栓连接技术规程》JGJ 82—2011（序号3.7 在同一连接接头中，高强度螺栓连接不应与普通螺栓连接混用。承压型高强度螺栓连接不应与焊接连接并用。
高强度螺栓连接符合规程要求
施工图纸编号：
施工作业指导书编号：检查记录编号：
4
6.2.6 高强度螺栓连接处的钢板表面处理方法及除锈等级应符合设计要求。连接处钢板表面应平整、无焊接飞溅、无毛刺、无油污。经处理后的摩擦型高强度螺栓连接的摩擦面抗滑移系数应符合设计要求。
施工作业指导书编号： 检查记录编号：
业主项目部核查结论：
业主项目经理：
年月 日
监理检查意见：
总监理工程师：
年月 日
施工单位自查：
施工项目经理：
年月 日
表9杆塔施工强制性条文执行记录表
工程名称
施工单位
项目经理
监理单位
总监理工程师
建设管理单位
业主项目经理
序号
强制性条文内容
执行要素
执行情况
相关资料
强条执行表号及名称
执行标准名称及编号
《110kV～750kV 架空输电线路施工及验收规范》GB 50233—2014（序号 1 强制性条文内容引自该标准）
1
7.2.1 分解组立铁塔时，基础混凝土的抗压强度必须达到设计强度的 70%。
分解组立铁塔时的混凝土抗压强度满足规范要求
基础设计强度： 试块强度报告编号：
《±800kV 及以下直流架空输电线路施工及验收规程》 DL/T 5235—2010（序号 2 强制性条文内容引自该标准）
2
7.1.2 铁塔基础符合下列规定时方可组立铁塔：
1 经中间检查验收合格；
2 分解组立铁塔时，混凝土的抗压强度应达到设计强度70%；
3 整体立塔时，混凝土的抗压强度应达到设计强度的100%；当立塔操作采取有效防止基础承受水平推力的措施时，混凝土的抗压强度允许不低于设计强度的70%。
经中间验收合格
中间验收报告编号：
分解组立铁塔时的混凝土抗压强度满足规范要求
基础设计强度：
试块强度报告
整体立塔时的混凝土抗压强度满足规范要求
基础设计强度：
外观检查抗滑移系数检验
检查记录编号：
高强度螺栓检验报告编号：
5
6.4.8 安装高强度螺栓时，严禁强行穿入。当不能自由穿入时，该孔应用铰刀进行修整，修整后孔的最大直径不应大于1.2倍螺栓直径，且修孔数量不应超过该节点螺栓数量的25％。修孔前应将四周螺栓全部拧紧，使板迭密贴后再进行铰孔。严禁气割扩孔。
高强度螺栓的安装符合规程要求
