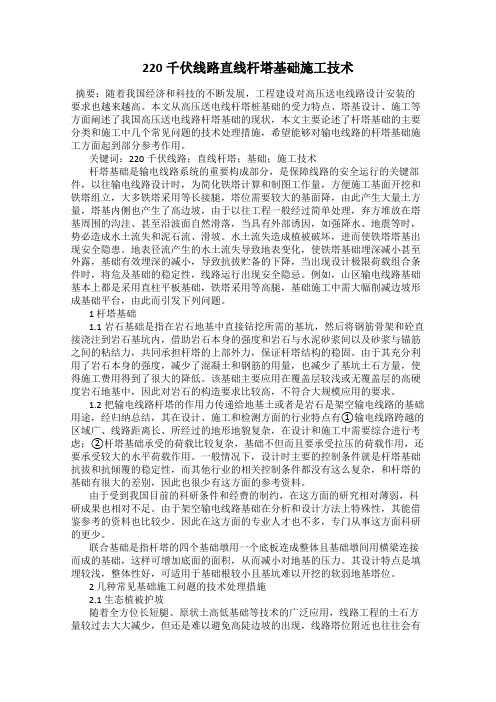

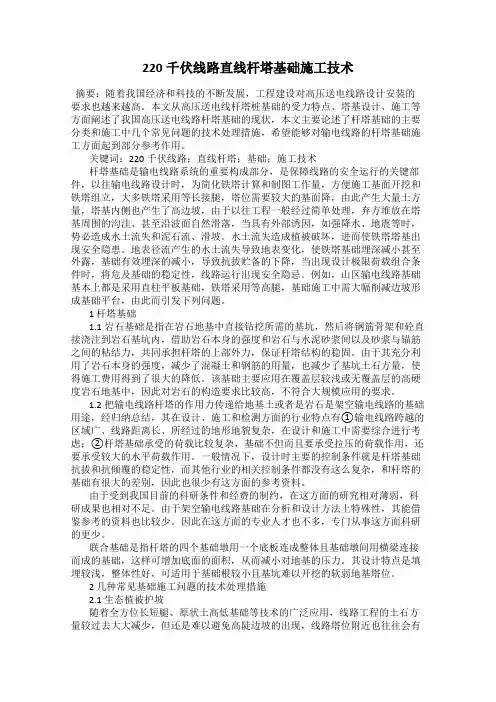

220千伏线路直线杆塔基础施工技术摘要：随着我国经济和科技的不断发展，工程建设对高压送电线路设计安装的要求也越来越高。
本文从高压送电线杆塔桩基础的受力特点、塔基设计、施工等方面阐述了我国高压送电线路杆塔基础的现状，本文主要论述了杆塔基础的主要分类和施工中几个常见问题的技术处理措施，希望能够对输电线路的杆塔基础施工方面起到部分参考作用。
关键词：220千伏线路；直线杆塔；基础；施工技术杆塔基础是输电线路系统的重要构成部分，是保障线路的安全运行的关键部件，以往输电线路设计时，为简化铁塔计算和制图工作量，方便施工基面开挖和铁塔组立，大多铁塔采用等长接腿，塔位需要较大的基面降，由此产生大量土方量，塔基内侧也产生了高边坡，由于以往工程一般经过简单处理，弃方堆放在塔基周围的沟洼、甚至沿波面自然滑落，当具有外部诱因，如强降水、地震等时，势必造成水土流失和泥石流、滑坡。
水土流失造成植被破坏，进而使铁塔塔基出现安全隐患。
地表径流产生的水土流失导致地表变化，使铁塔基础埋深减小甚至外露，基础有效埋深的减小，导致抗拔贮备的下降，当出现设计极限荷载组合条件时，将危及基础的稳定性，线路运行出现安全隐忌。
例如，山区输电线路基础基本上都是采用直柱平板基础，铁塔采用等高腿，基础施工中需大幅削减边坡形成基础平台，由此而引发下列问题。
1 杆塔基础1.1岩石基础是指在岩石地基中直接钻挖所需的基坑，然后将钢筋骨架和砼直接浇注到岩石基坑内，借助岩石本身的强度和岩石与水泥砂浆间以及砂浆与锚筋之间的粘结力，共同承担杆塔的上部外力，保证杆塔结构的稳固。
由于其充分利用了岩石本身的强度，减少了混凝土和钢筋的用量，也减少了基坑土石方量，使得施工费用得到了很大的降低。
该基础主要应用在覆盖层较浅或无覆盖层的高硬度岩石地基中，因此对岩石的构造要求比较高，不符合大规模应用的要求。
1.2把输电线路杆塔的作用力传递给地基土或者是岩石是架空输电线路的基础用途，经归纳总结，其在设计、施工和检测方面的行业特点有①输电线路跨越的区域广、线路距离长、所经过的地形地貌复杂，在设计和施工中需要综合进行考虑；②杆塔基础承受的荷载比较复杂，基础不但而且要承受拉压的荷载作用，还要承受较大的水平荷载作用。

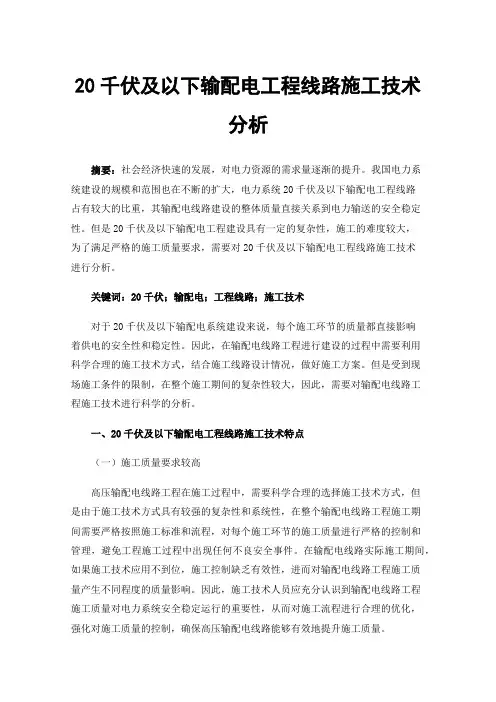

20千伏及以下输配电工程线路施工技术分析摘要：社会经济快速的发展，对电力资源的需求量逐渐的提升。
我国电力系统建设的规模和范围也在不断的扩大，电力系统20千伏及以下输配电工程线路占有较大的比重，其输配电线路建设的整体质量直接关系到电力输送的安全稳定性。
但是20千伏及以下输配电工程建设具有一定的复杂性，施工的难度较大，为了满足严格的施工质量要求，需要对20千伏及以下输配电工程线路施工技术进行分析。
关键词：20千伏；输配电；工程线路；施工技术对于20千伏及以下输配电系统建设来说，每个施工环节的质量都直接影响着供电的安全性和稳定性。
因此，在输配电线路工程进行建设的过程中需要利用科学合理的施工技术方式，结合施工线路设计情况，做好施工方案。
但是受到现场施工条件的限制，在整个施工期间的复杂性较大，因此，需要对输配电线路工程施工技术进行科学的分析。
一、20千伏及以下输配电工程线路施工技术特点（一）施工质量要求较高高压输配电线路工程在施工过程中，需要科学合理的选择施工技术方式，但是由于施工技术方式具有较强的复杂性和系统性，在整个输配电线路工程施工期间需要严格按照施工标准和流程，对每个施工环节的施工质量进行严格的控制和管理，避免工程施工过程中出现任何不良安全事件。
在输配电线路实际施工期间，如果施工技术应用不到位，施工控制缺乏有效性，进而对输配电线路工程施工质量产生不同程度的质量影响。
因此，施工技术人员应充分认识到输配电线路工程施工质量对电力系统安全稳定运行的重要性，从而对施工流程进行合理的优化，强化对施工质量的控制，确保高压输配电线路能够有效地提升施工质量。
（二）工程施工的多边形由于输配电线路工程施工过程中受到多种外部环境因素的影响，导致施工进度和施工质量等受到不同程度的影响。
在这种情况下，为了保证输配电线路工程施工的质量，就需要对影响工程施工质量的原因进分析，从而科学合理的解决工程施工质量问题。
但是施工质量问题的解决也面临着较大的难度，质量问题也会随着时间的推进而发生不同程度的变化，所以会导致更加严重的问题发生。

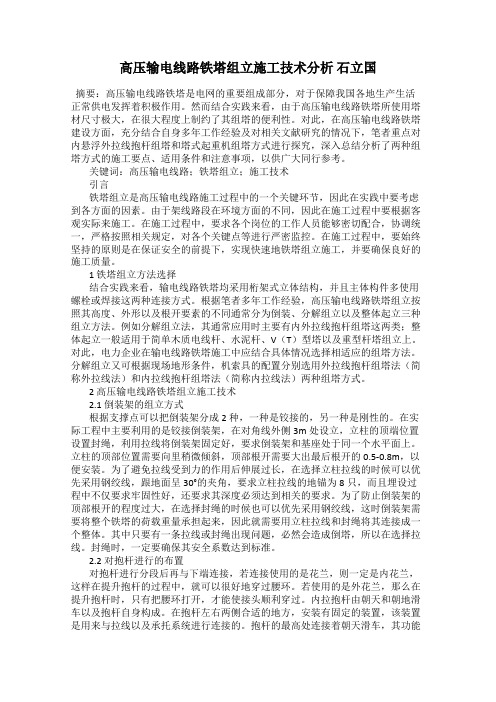

高压输电线路铁塔组立施工技术分析石立国摘要：高压输电线路铁塔是电网的重要组成部分，对于保障我国各地生产生活正常供电发挥着积极作用。
然而结合实践来看，由于高压输电线路铁塔所使用塔材尺寸极大，在很大程度上制约了其组塔的便利性。
对此，在高压输电线路铁塔建设方面，充分结合自身多年工作经验及对相关文献研究的情况下，笔者重点对内悬浮外拉线抱杆组塔和塔式起重机组塔方式进行探究，深入总结分析了两种组塔方式的施工要点、适用条件和注意事项，以供广大同行参考。
关键词：高压输电线路；铁塔组立；施工技术引言铁塔组立是高压输电线路施工过程中的一个关键环节，因此在实践中要考虑到各方面的因素。
由于架线路段在环境方面的不同，因此在施工过程中要根据客观实际来施工。
在施工过程中，要求各个岗位的工作人员能够密切配合，协调统一，严格按照相关规定，对各个关键点等进行严密监控。
在施工过程中，要始终坚持的原则是在保证安全的前提下，实现快速地铁塔组立施工，并要确保良好的施工质量。
1 铁塔组立方法选择结合实践来看，输电线路铁塔均采用桁架式立体结构，并且主体构件多使用螺栓或焊接这两种连接方式。
根据笔者多年工作经验，高压输电线路铁塔组立按照其高度、外形以及根开要素的不同通常分为倒装、分解组立以及整体起立三种组立方法。
例如分解组立法，其通常应用时主要有内外拉线抱杆组塔这两类；整体起立一般适用于简单木质电线杆、水泥杆、V（T）型塔以及重型杆塔组立上。
对此，电力企业在输电线路铁塔施工中应结合具体情况选择相适应的组塔方法。
分解组立又可根据现场地形条件，机索具的配置分别选用外拉线抱杆组塔法（简称外拉线法）和内拉线抱杆组塔法（简称内拉线法）两种组塔方式。
2 高压输电线路铁塔组立施工技术2.1 倒装架的组立方式根据支撑点可以把倒装架分成2种，一种是铰接的，另一种是刚性的。
在实际工程中主要利用的是铰接倒装架，在对角线外侧3m处设立，立柱的顶端位置设置封绳，利用拉线将倒装架固定好，要求倒装架和基座处于同一个水平面上。
110千伏输电线路杆塔组立技术要点发布时间：2022-11-14T04:08:39.199Z 来源：《新型城镇化》2022年21期作者：李光钊[导读] 输电线路担负着输送和分配电能的重要任务，是电力系统的一个重要组成部分，而在整个电网线路中，输电杆塔占据着极其重要的地位。
输电线路杆塔结构是电力架空线路设施中特殊的支撑结构件，是导线、地线、绝缘子串和基础的联结纽带，其结构设计将直接影响到整个电网线路的正常、穩定、安全运行。
因此，对于输电杆塔的设计应给予重视。
由于我国地域广阔、地形复杂，且输电线路中的杆塔施工部分是一项多工种、多专业的复杂工程，如何对输电杆塔进行科学、合理、有效的设计是保证电网可靠、安全运行的一大关键问题。
李光钊国网四川省电力公司广元供电公司四川广元 628000摘要：输电线路担负着输送和分配电能的重要任务，是电力系统的一个重要组成部分，而在整个电网线路中，输电杆塔占据着极其重要的地位。
输电线路杆塔结构是电力架空线路设施中特殊的支撑结构件，是导线、地线、绝缘子串和基础的联结纽带，其结构设计将直接影响到整个电网线路的正常、穩定、安全运行。
因此，对于输电杆塔的设计应给予重视。
由于我国地域广阔、地形复杂，且输电线路中的杆塔施工部分是一项多工种、多专业的复杂工程，如何对输电杆塔进行科学、合理、有效的设计是保证电网可靠、安全运行的一大关键问题。
关键词：输电线路；杆塔组立；质量控制；降低风险引言110kv输电线路是电力系统的重要组成部分，担负着输送和分配电能的任务，并联络各发电厂变电站使之有效运行。
近年来，对送电线路工程的质量要求比过去更加严格规范，而电力行业的建筑施工部分是一项多工种、多专业的复杂的系统工程，尤其是具有专业性强，施工难度大建设周期短等特点。
它包括施工测量，土石方工程，基础工程、杆塔工程、架线工程、接地工程等几大部分。
要使施工全过程顺利进行，以达到预期的质量目标，就必须用科学的方法进行质量控制。
铁塔施工专项技术方案（一）路径复测、分桩施工方法与工艺在施工前，我公司对设计部门已测定线路中心线上的各直线桩、铁塔位中心桩及转角铁塔位桩位置、档距和断面高程，进行全面复核测量。
若偏差超过允许范围时，要查明原因并通知设计单位予以纠正。
其后，对校核过的铁塔位桩，根据基础类型进行基础坑位测定及坑口放样工作。
设计测定的测桩到施工，相隔了一段较长的时间，在该段时间里难免要发生杆塔桩位偏移或杆塔桩丢失等情况，因此在施工前必须对线路直线和转角杆塔位桩进行复测校核。
（二）基础开挖施工方法与工艺1.一般规定基础开挖前，施工人员应熟悉基础施工图及施工手册的规定，明白基坑开挖的尺寸及要求。
杆塔基础的坑深应以设计的施工基面为基准。
若设计无施工基面要求时，应以杆塔中心桩顶面为基准。
拉线基础的坑深，除设计特殊要求者外，均以拉线坑中心的地面标高为基准。
基坑开挖时，应保护好杆塔中心桩和复测时所钉的辅助桩。
如设计中心桩需要挖掉时，应保护好补钉中心桩的辅桩。
挖坑时如发现基坑上土质与原设计不符，或者坑内发现天然溶洞、古墓、管道等，应及时通知设计人员及有关部门处理。
2.基坑开挖顺序基坑开挖按设计及施工要求，先降基后进行基坑开挖；对于降基量较小，可与基坑开挖同时完成。
3.基坑开挖（1）开挖时注意保持坑壁边坡；（2）排除基面浮石、积水、必要时开挖排水沟；（3）基坑内积水、渗水应及时排除；（4）地下水位高、渗水量大，坑底应设积水坑，边开挖边排水；（5）软弱地质开挖，可设挡土板，挡土板应按阶梯布置且设对撑；（6）为防止塌方，出土堆放宜离开坑口边1m以外，特别是水渗透强及饱和土质，更应注意这个问题。
（7）不许采用掏挖方法。
（8）如果电杆坑表面为土层，挖至一定深度后遇到新鲜、坚硬、完整的岩石，可以以基岩代替底盘。
带拉线的电杆坑坑深应不小于0.5米。
如果双杆中的一杆坑为岩石，另一杆坑为土坑，则按土坑施工；为防止电杆向土坑倾斜，应将土坑加宽、加深各0.3-0.4米，回填片石及碎石，并灌浆处理。

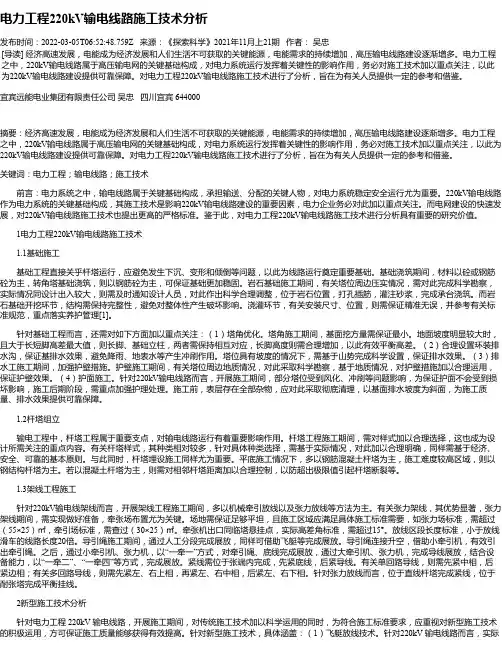

电力工程220kV输电线路施工技术分析发布时间：2022-03-05T06:52:48.759Z 来源：《探索科学》2021年11月上21期作者：吴忠[导读] 经济高速发展，电能成为经济发展和人们生活不可获取的关键能源，电能需求的持续增加，高压输电线路建设逐渐增多。
电力工程之中，220kV输电线路属于高压输电网的关键基础构成，对电力系统运行发挥着关键性的影响作用，务必对施工技术加以重点关注，以此为220kV输电线路建设提供可靠保障。
对电力工程220kV输电线路施工技术进行了分析，旨在为有关人员提供一定的参考和借鉴。
宜宾远能电业集团有限责任公司吴忠四川宜宾 644000摘要：经济高速发展，电能成为经济发展和人们生活不可获取的关键能源，电能需求的持续增加，高压输电线路建设逐渐增多。
电力工程之中，220kV输电线路属于高压输电网的关键基础构成，对电力系统运行发挥着关键性的影响作用，务必对施工技术加以重点关注，以此为220kV输电线路建设提供可靠保障。
对电力工程220kV输电线路施工技术进行了分析，旨在为有关人员提供一定的参考和借鉴。
关键词：电力工程；输电线路；施工技术前言：电力系统之中，输电线路属于关键基础构成，承担输送、分配的关键人物，对电力系统稳定安全运行尤为重要。
220kV输电线路作为电力系统的关键基础构成，其施工技术是影响220kV输电线路建设的重要因素，电力企业务必对此加以重点关注。
而电网建设的快速发展，对220kV输电线路施工技术也提出更高的严格标准。
鉴于此，对电力工程220kV输电线路施工技术进行分析具有重要的研究价值。
1电力工程220kV输电线路施工技术1.1基础施工基础工程直接关乎杆塔运行，应避免发生下沉、变形和倾倒等问题，以此为线路运行奠定重要基础。
基础浇筑期间，材料以砼或钢筋砼为主，转角塔基础浇筑，则以钢筋砼为主，可保证基础更加稳固。
岩石基础施工期间，有关塔位周边压实情况，需对此完成科学勘察，实际情况同设计出入较大，则需及时通知设计人员，对此作出科学合理调整，位于岩石位置，打孔插筋，灌注砂浆，完成承台浇筑。
220kV输电线路工程施工技术要点分析摘要：随着社会经济的迅速发展，人们生活水平提高的同时对电力的需求量也逐渐上升，带动了电力行业的快速发展。
电力企业作为我国国民经济发展的重要支撑，其主要职能是为社会生产和人们生活用电提供电力供应，电力企业的发展在经济不断发展的背景下也得到了社会各界越来越多的关注。
220kV输电线路是电力运行中用于电力传输的重要设施，直接关系到人们的正常用电，本文分析了220kV输电线路工程项目施工的特点，并就其工程施工中的技术要点展开了论述。
关键词：220kV输电线路；工程施工；技术要点一、220kV输电线路工程项目施工特点220kV输电线路工程项目同时兼具传统建筑物建设施工的特点和其独有的特点。
220kV输电线路传输距离长，途经的地区多，线路所途经的地区常常会有地形复杂的特点，如丘陵、山地、河网等复杂地形的地区。
这就给其施工带来了一定的难度，例如输电线路翻越山脉时需要在连续的山峰上设置铁塔进行跨越，例如输电线路在经过城镇时需要跨越公路、高速公路或铁塔。
因此，输电线路工程项目的施工往往会受到较多的外界因素的干扰，如地理因素、自然环境因素以及人为因素等。
特别是不同地区的人文风俗不同，常常会使输电线路工程的施工受到群众的干扰而难以开展，影响到工程施工的进度。
因为在进行输电线路的选择时，可能会涉及到很多的公共设施和私人空间等，如电力线、公路、民房等，这就需要有关部门共同协调处理。
220kV输电线路工程的施工是一项室外工作，因而很容易受到气象因素的影响，因此，施工单位必须合理的对工期进行安排，将各种可能影响工程施工的天气因素考虑在内，尽可能的多留时间，避免出现工期内未完工的情况。
二、220kV输电线路工程施工技术要点分析（一）施工前技术要点1. 线路复测顾名思义，线路复测就是对设计完成的输电线路工程，在中标后，开工前，进行测量，核对图纸，详细了解线路各项情况，收集第一手资料，并根据实际情况落实设计方案，安排施工措施。
输电线路杆塔组立基础施工技术分析
发表时间：2018-08-20T10:18:02.797Z 来源：《电力设备》2018年第15期作者：祁发松
[导读] 摘要：输电线路杆塔是进行电力输送的一个重要组成部分，输电线路杆塔结构的稳定与否对电力传输过程中的安全性和连续性有很大的影响，基础施工质量的好坏又是影响输电线路杆塔结构稳定的一个重要原因，因此，输电线路杆塔结构的基础的稳定性关系到杆塔运行的稳定性和安全性。
(国网四川省电力公司广元供电公司四川广元 628000)
摘要：输电线路杆塔是进行电力输送的一个重要组成部分，输电线路杆塔结构的稳定与否对电力传输过程中的安全性和连续性有很大的影响，基础施工质量的好坏又是影响输电线路杆塔结构稳定的一个重要原因，因此，输电线路杆塔结构的基础的稳定性关系到杆塔运行的稳定性和安全性。
文章对输电线路杆塔基础施工技术及其方案的优化进行分析和探讨，旨在提高输电线路杆塔基础施工质量和安全性。
关键词：输电线路；杆塔结构；基础施工技术；优化方案
在电力系统的发展过程中，加强输电线路的建设，是提高电力传输效率的重要措施。
输电线路的建设包括很多内容，在输电线路施工过程中，输电线路的杆塔基础建设是输电线路建设过程中的一个重要部分，对于杆塔基础而言，最重要的一个环节就是要加强地基施工。
输电线路一般是通过架空导线的方式进行电力传输的，导线的架设一般会选择在各种自然环境中，比如在水塘或水田中，输电线路杆塔基础施工常常会遇到软土淤泥地基，加强杆塔基础施工，是输电线路建设过程中的重要内容，有助于提高输电线路的安全性和稳定性。
1 输电线路杆塔基础施工中出现安全问题的原因
输电线路杆塔一般都在野外，杆塔经过的地区常常会遇到软土地基，一般以淤泥土居多，软土地基的承载能力较弱，如果在软土地基上进行输电线路杆塔施工，很有可能会导致地基出现沉降或者塌陷问题，从而对电力传输带来影响，同时也有可能会导致严重的人身和财产安全。
软土地基出现安全隐患的一个重要原因就是地基压实度不够。
在输电线路杆塔基础施工建设过程中，需要对基础地质的实际情况进行了解，根据不同情况采取相应的技术措施。
尤其是对于软土地基而言，必须采取措施对地基进行相应的加固处理，以便保证基础和输电线路杆塔的稳定性。
因为现阶段输电线路的等级越来越高，铁塔和导线越来越重，施工环境越来越复杂，对土壤的稳定性有越来越高的要求，如果地基的处理不牢固，很有可能会导致输电线路杆塔的各部分实体结构出现坍塌的现象。
而且在长期的使用过程中也会导致基础地基的塑性变形逐渐积累，这些都是导致输电线路杆塔地基出现不均匀沉降的主要原因之一。
上述因素为导致输电线路杆塔基础施工质量隐患的原因之一，在杆塔基础施工过程中，导致质量隐患的问题还有其他各种原因，比如由于施工过程中施工人员以及管理人员的质量意识不强、管理不到位、原材料不合格等原因，导致施工过程中出现较多的各种质量问题。
因此，加强基础施工管理，采取正确的技术措施是保证基础施工质量的关键。
2 输电线路杆塔基础施工策略探讨
2.1 加强杆塔基础施工前的质量管理
2.1.1 在施工之前做好相应的技术准备工作。
在进行输电线路杆塔的杆塔基础施工之前，需要做好充分的准备，杆塔基础施工的准备主要有两个方面：一是要对杆塔基础施工图纸进行详细的审核，根据杆塔基础施工过程中设计的各种图纸、地质检测报告等，对周围的环境进行相应的评估；二是根据图纸会审意见和设计交底编制施工组织设计和基础施工方案，方案应针对复测后的实际地形和地质情况提出相应的解决办法，以便铁塔基础施工提供相应的依据，防止出现各种质量问题。
在进行方案设计时，需要采用相应的测绘技术对输电线路杆塔施工沿线的土壤地质情况进行了解，从而促进输电线路杆塔施工技术人员在施工过程中采取正确的措施进行应对。
2.1.2 基础施工机械和原材料的进场和检验。
铁塔基础施工的机具、设备、测量仪器等要根据工程的进度规划情况来进行准备，机具设备的准备要满足施工进度要求，机具设备进场前要进行检查，不合格设备不得投入使用。
以防施工机械出现故障，影响施工质量。
基础施工原材料要选定合格的供应商供应，进场后在监理的见证下取样送检，原材料必须经有资质的检验单位检验合格后方可使用，坚决摒弃不合格的材料入场。
2.1.3掏挖基础施工技术
该技术对施工人员提出了较高的技术要求，并且在实际施工工作中还应优化各项控制工作，以免出现混凝土外观检查不全面、缝隙未能及时修补等现象。
为了减少混凝土在实际应用中出现脱落现象，混凝土在配制过程中，应将0.6――1.1厘米与2.5――3.5厘米的石子按照1.4：8.4的比例进行配置，配置完成后还应对其外壁予以衬垫。
开展大掏挖时，还应做好水灰比例调配工作，以此发挥水泥浆的应用价值。
2.2 加强软土地基的加固处理
输电线路的杆塔建设过程中，常常会遇到野外的软土地基，在对软土地基进行处理的过程中，常用的地基处理方法有换填垫层法、强夯法、高压喷射注浆法等。
换填垫层法适用于在浅层的软弱地基中使用，可以在一定程度上提高土地的稳定性以及承载力，从而有效防止地基出现沉降或者对地基的沉降量进行减少。
在换填垫层的过程中，还应该要对软弱土层的排水固结进行加速，防止积水在土地中累积，防止出现冻胀和消除冻胀土的胀缩。
高压喷射灌浆法在软土地基加固过程中有十分广泛的应用，高压喷射灌浆技术对于淤泥、淤泥质土、砂土、人工填土和碎石土地的地基处理比较常用，使用这种技术进行杆塔基础加固处理，可以极大地提高杆塔地基的牢固性和稳定性，在进行处理的过程中，首先要进行钻孔，在冲击钻孔的过程中，要做好充分的填堵漏工作，而且要对孔内的泥浆的状态进行分析，在进行钻孔的过程中需要保持钻机处于垂直状态，使得孔的位置没有偏差，另外需要对灌浆的技术进行分析，高压喷射灌浆需要注意对喷射的机器参数进行调节，以控制力度和速度，对工程项目进行稳固处理。
强夯法在高饱和度的粉土地中比较适用，由于在具体的施工过程中，会出现黏性土，为了解决这个问题，应该要从设计前就进行管理，在设计之前，就要对土地的大致参数进行了解，比如地基的厚度、地基的牢固程度等。
强夯法和强夯置换法都是提高地基强度的方法，对地基的湿陷状况有一定缓解，从而可以提高地基的稳固性。
此外，粉喷桩技术和cfg桩基础施工技术在杆塔基础施工中也有一定的应用，粉喷桩技术适用于对天然含水量大于30%的淤泥质土、黏性土和粉性土地基等进行加固，如果地基的pH值大于4或者土壤的天然含水量在70%之上，则不适用于粉喷桩加固。
当前由于施工过程中所需用到的很多机械设备的限制，粉喷的深度不能大于15米，在进行施工时，施工单位需要对杆塔结构情况进行详细掌握，以此加强软土地基的加固。
对于cfg桩基础施工技术而言，cfg 桩的设计强度是7.5MPa，该技术在公路基础施工中比较常用，在杆塔地基处理过程中也可以借鉴。
2.3 加强输电线路杆塔施工过程中的质量监督管理
为了保证杆塔基础施工的质量，应该要做好相应的质量监督管理工作，尤其是要加强对每批原材料的检测，比如杆塔基础施工过程中的碎石的质量、水泥的质量等，都应该是质量监督管理过程中的重要部分，由于在输电线路杆塔基础施工过程中，基础施工涉及的范围比较广、工程量比较大，因此各种施工原材料，如碎石、水泥等用量比较多，施工环境经常发生变化，因此很容易出现不同批次的原材料不合格的现象，因此在质量管理过程中应该要加强监督的力度，强化现场的质量管理意识，对相同厂家的不同批次产品都应按规范要求进行取样检验。
同时加强对施工过程的检验，包括混凝土的搅拌、振捣、基础开挖尺寸、钢筋绑扎、基础根开等等，以提高基础施工质量。
3 结语
输电线路杆塔是输变电系统工程的重要组成部分，它的结构稳定性直接关系着输电线路的经济性、可靠性和连续性。
为保证输电线路杆塔基础的施工质量，加强基础施工前和施工过程中质量监督，加强对杆塔基础地基的处理，是提高输电线路杆塔基础质量的重要办法，也是提高杆塔安全性和输电稳定性的重要措施。
参考文献：
[1]李庆林.架空送电线路施工手册[M].北京：中国电力出版社.
[2]李立新.初述高压输电线路主角钢插入式基础施工方法[J].内蒙古石油化工，2012.。
