江苏省南通市中考物理一轮复习 专题专练六 动态电路分析

电路故障分析填空题专练（共22题，有答案）1．在图所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．经过一段时间，电流表突然无示数．若电路中只有一处故障，且只发生在电阻1R或2R上．(1)该电路中存在的故障可能是______________________________________；(2)为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻1R，闭合电键S，观察灯的亮暗情况．若灯L亮，说明故障是___________________；若灯L不亮，说明故障是_________________________．2．在图所示的电路中，电源电压保持不变，闭合电键S 电路正常工作．一段时间后，发现电路中至少有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好①用一个完好的小灯替换 R2后，小灯___（选填“一定发光”或“可能发光”）②在原路故障电路中，将电流表A 与R1位置互换后，电压表V 的示数不发生变化，电路中可能存在的故障是___．3．如图所示电路，电源电压及灯L的额定电压均为6V，闭合开关S，灯L发光一段时间后突然熄灭，且只有一只电表示数变大，分析故障原因可能是灯L断路或_____（故障发生在变阻器R或灯泡L处）．为检查故障原因，将滑动变阻器换成电动机，闭合开关S后电动机恰好正常工作，由此可以判定故障原因为_____。

若此时电流表示数为0.3A，电动机线圈电阻为2Ω，则1min内电动机消耗的电能为_____J。

4．小华用如图所示的电路探究“电流与电阻的关系”，闭合开关S时，发现电压表有示数，但电流表无示数，请你帮他分析电路，故障可能是_____；排出故障后，他发现在移动滑动变阻器滑片的过程中，电压表示数从2V变到4V，电流表的示数变化了0.2A，则电阻R1为_____Ω；R1变化的功率为_____W。

5．在图中所示电路中，电源电压恒为6V．闭合S后，发现两个小灯泡（均标有”3V 1W “）都不亮，用电压表测得U ac=U bd=6V，如果电路中的各段导线及连接处均无问题且故障只有一处，那么电路故障是（须指明那个元件出了什么故障）；如果此时用电压表去测灯泡L1两端电压，则电压表的示数为．6．如图所示的电路中,当开关闭合时,灯不发光,电压表示数为0;当开关断开时,灯仍不发光。

中考物理专题复习《中考动态电路问题》知识点1：导致电表示数变化的基本情况即电路动态问题1.滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化（2）并联电路中滑动变阻器的滑片P的位置的变化引起的变化2.电键的断开或闭合引起电路中电学物理量的变化（1）串联电路中电键的断开或闭合引起的变化（2）并联电路中电键的断开或闭合引起的变化3.电键的断开或闭合、同时滑动变阻器也移动的情况下，引起电路中电学物理量的变化4. 电路出现的故障（短路和断路）引起。

5.敏感电阻阻值变化引起的动态电路分析。

知识点2：解决电路动态问题基本理论1.串并联电路特点（1）串联电路：电流关系： I=I1=I2电压关系： U=U1+U2电阻关系： R=R1+R2（2）并联电路：电流关系： I=I1+I2电压关系： U=U1=U2电阻关系： 1/R=1/R1+1/R22.欧姆定律（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.（2）公式：I=U/R（3）变形公式：U=IR R=U/I3.电功率公式P=UI P=I2R P= U2/R4.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看.5.如何判断电流表测量通过哪个用电器的电流。

方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流.6.如何判断电压表测哪部分电路两端的电压。

方法：电压表与哪个用电器并联就测哪个用电器两端的电压.知识点3：解决动态电路问题方法技巧1．学会正确分析电路图。

首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。

具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。

经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。

《动态电路分析》考点+训练动态电路是欧姆定律的一个重要应用，中考中，动态电路分析是各个省市每年中考必考的电学题型，通过动态电路的分析，能充分反映学生对欧姆定律的掌握情况。

1、动态电路——通过改变滑动变阻器滑片的位置或通过开关的通断改变电路的连接方式，从而导致电路中电阻的变化，进而改变电路中的电流、电压大小的电路。

2、知识储备：（1）串联电路中，电阻串的越多，电阻越大——越串越大；并联电路中，电阻并的越多，电阻越小——越并越小。

（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。

（3）串联电路中，电阻越大的，分的电压越大——正比分压；并联电路中，电阻越大的分的电流小——反比分流。

（4）电压表与谁构成一个“圈”就测谁两端的电压，这个“圈”中可以有电流表、闭合的开关，只能有一个用电器或电源，不能既有电源又有用电器。

（5）并联电路各支路电流、用电器互不影响。

3、滑动变阻器的滑片P的位置的变化引起电路中电学物理量变化的分析：（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化:（R为定值电阻，U定为定值电阻R两端的电压，R P为滑动变阻器连入电路的电阻、滑动变阻器两端的电压U P为定值电阻R两端的电压）分析思路：分析的顺序：滑动变阻器滑片移动引起局部电阻的变化→电路总电阻的变化→电路总电流的变化→定值电阻电流的变化→定值电阻两端电压→滑动变阻器两端的电压变化。

（2）并联电路中滑动变阻器的滑片P的位置的变化引起变化：分析思路：分析的顺序：定值电阻支路电流不变→滑动变阻器滑片移动引起局部电阻的变化→滑动变阻器支路电流的变化→干路电路的变化。

4、电路中开关的断开或闭合引起变化的分析：（1）串联电路中开关的断开或闭合引起的变化：开关断开往往是单个电阻的电路，而闭合后往往是串联电路，根据串联电路的特点，电流会变小，单个电阻两端的电压变小。

（2）并联电路中开关的断开或闭合引起的变化：开关断开往往是电路的支路减少，干路电流变小，而闭合后往往是电路支路增多，干路电流变大，各支路的电流互不影响。

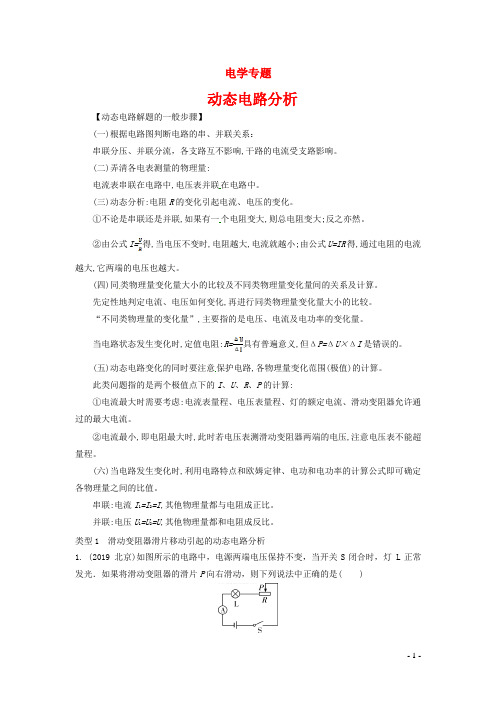

电学专题动态电路分析【动态电路解题的一般步骤】(一)根据电路图判断电路的串、并联关系：串联分压、并联分流，各支路互不影响,干路的电流受支路影响。

(二)弄清各电表测量的物理量:电流表串联在电路中,电压表并联在电路中。

(三)动态分析:电阻R的变化引起电流、电压的变化。

①不论是串联还是并联,如果有一个电阻变大,则总电阻变大;反之亦然。

②由公式I=得,当电压不变时,电阻越大,电流就越小;由公式U=IR得,通过电阻的电流越大,它两端的电压也越大。

(四)同类物理量变化量大小的比较及不同类物理量变化量间的关系及计算。

先定性地判定电流、电压如何变化,再进行同类物理量变化量大小的比较。

“不同类物理量的变化量”,主要指的是电压、电流及电功率的变化量。

当电路状态发生变化时,定值电阻:R=具有普遍意义,但ΔP=ΔU×ΔI是错误的。

(五)动态电路变化的同时要注意保护电路,各物理量变化范围(极值)的计算。

此类问题指的是两个极值点下的I、U、R、P的计算:①电流最大时需要考虑:电流表量程、电压表量程、灯的额定电流、滑动变阻器允许通过的最大电流。

②电流最小,即电阻最大时,此时若电压表测滑动变阻器两端的电压,注意电压表不能超量程。

(六)当电路发生变化时,利用电路特点和欧姆定律、电功和电功率的计算公式即可确定各物理量之间的比值。

串联:电流I1=I2=I,其他物理量都与电阻成正比。

并联:电压U1=U2=U,其他物理量都和电阻成反比。

类型1 滑动变阻器滑片移动引起的动态电路分析1. (2019 北京)如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯 L正常发光．如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是( )第1题图A. 电流表的示数变大，灯 L变亮B. 电流表的示数变大，灯 L变暗C. 电流表的示数变小，灯 L变亮D. 电流表的示数变小，灯 L变暗2. (2019安徽)如图所示的电路中，电源电压保持不变，R为定值电阻．闭合开关，向左移动滑片P，则( )第2题图A. 电压表的示数变大，电流表的示数变大B. 电压表的示数变大，电流表的示数变小C. 电压表的示数不变，电流表的示数变大D. 电压表的示数变小，电流表的示数变大3. (2019西宁)高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是( )第3题图A. 称重表其实是一个电压表B. 电路中的R1是没有作用的C. 当车辆越重时，R连入电路的阻值越大D. 当车辆越重时，称重表的示数越大4. (2019遂宁)如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中( )第4题图A. 电压表的示数不变B. 电流表的示数变大C. 小灯泡的亮度变暗D. 电路的总功率变大5. (2019葫芦岛)如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动．关于该过程，下列说法中正确的是( )第5题图A. 电流表的示数变小，灯泡的亮度不变B. 电压表的示数不变，灯泡的亮度变暗C. 整个电路的总功率变大D. 电压表的示数与电流表的示数的比值变小6. (2019襄阳)如图所示，电源电压保持不变．闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是( )第6题图A．电流表的示数变大B．电压表的示数变大C．电压表的示数与电流表的示数的比值变大D．电压表的示数与电流表的示数的乘积变大7. (2019山西)图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而增大，滑片P随身高增高而上滑．下列分析正确的是( )第7题图A. 身高越高电压表示数越大B. 身高越高通过R0的电流越小C. 体重越大电流表示数越大D. 体重越大电路消耗总功率越大8. (2019宿迁)随着我国经济的飞速发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低．当油面下降时，滑动变阻器连入电路的阻值将________，电流表的示数将________(选填“变大”“变小”或“不变”)．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中______元件两端．第8题图类型2 开关的通断引起的动态电路分析9. (2019西宁)如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时( )第9题图A. 电流表示数变大，灯L变亮B. 电压表示数变大，灯L的实际功率变小C. 电流表示数变小，灯L仍然正常发光D. 电压表示数不变，电路的总功率变大10. (2019贺州)如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合S1，下列说法正确的是( )第10题图A. 、、的示数都变大B. 的示数不变，的示数变大，的示数不变C. 的示数变小，的示数变小，的示数不变D. 的示数不变，的示数不变，的示数变大11. (2019武汉)如图所示，电源电压保持不变．只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是( )第11题图A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的比值变小D. 电压表示数与电流表示数的比值不变类型3 敏感电阻变化引起的动态电路分析12. (2019海南)如图所示是某电子秤内部简化电路，R0是定值电阻，R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变，闭合开关，当R x上压力增大时，随之减小的是( )第12题图A. 通过R x的电流B. 通过R0的电流C. R x两端的电压D. R0两端的电压13. (2019玉林)光敏电阻的阻值随光照强度的增大而减小．如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是( )第13题图A. 电流表和电压表的示数均变小B. 电流表和电压表的示数均变大C. 电流表的示数变小，电压表的示数变大D. 电流表的示数变大，电压表的示数变小14. (2019北部湾经济区)用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大．如图是检测植物叶片含水量的电路，电源电压不变．将湿敏电阻R附着在叶片上，当叶片含水量升高时( )第14题图A. 电流表示数增大B. 电压表示数减小C. 电路总电阻减小D. 电路总功率增大15. (2019凉山州)法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了2007年诺贝尔物理学奖．巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S1、 S2并使滑片P向左滑动，则( )第15题图A. 电流表示数增大，电压表示数减小，小灯泡变亮B. 电流表示数增大，电压表示数增大，小灯泡变亮C. 电流表示数减小，电压表示数减小，小灯泡变暗D. 电流表示数减小，电压表示数增大，小灯泡变暗参考答案及解析1. D 【解析】由电路图可知，灯泡和滑动变阻器串联，电流表测量电路中的电流；将滑动变阻器的滑片P 向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据I ＝ U R 可知，电路中的电流变小，即电流表的示数变小；根据U ＝IR 可知，灯泡两端的电压变小，由P ＝UI 可知，灯泡的实际功率变小，故灯泡变暗．D 正确．故选D.2. A 【解析】根据图示分析电路图，滑动变阻器与定值电阻串联，电压表测定值电阻两端的电压，闭合开关，向左移动滑片P ，即滑动变阻器接入电路部分阻值减小，根据欧姆定律I ＝U R，电路中的电流增大，即电流表示数增大，电压表的示数也增大，A 正确．故选A. 3. D 【解析】由图知，称重表与电阻串联，所以称重表相当于一个电流表，A 错误；当车辆很重时，滑片滑到最下端，如果没有电阻R 1，会造成电源短路，烧坏电源和称重表，因此电路中的R 1具有保护称重表的作用，B 错误；当车辆越重时，滑片向下滑动得越多，变阻器R 接入的阻值越小，由欧姆定律I ＝U R可知，电路中电流越大，即称重表的示数越大，C 错误，D 正确．故选D.4. A 【解析】由图可知，灯泡L 与滑动变阻器并联，电压表测电源电压，闭合开关S 后，在滑片P 向右移动的过程中，电源电压不变，所以电压表的示数不变，故A 正确；灯泡L 与滑动变阻器互不影响，所以灯泡两端电压不变，灯泡电流不变，灯泡功率不变，亮度不变，故C 错误；电流表测干路电流，滑片P 向右移动的过程中，连入电路的阻值变大，由I ＝U R可知通过变阻器的电流变小，所以干路电流变小，即电流表示数变小，故B 错误；由P ＝UI 可知电路的总功率变小，故D 错误．故选A.5. A 【解析】由电路图可知，滑动变阻器R 与灯泡L 并联，电流表测干路的电流，电流表测干路电流，电压表测电源两端电压；因电源电压不变，所以，电压表的示数不变；当滑片从中点向右滑动时，R 的阻值变大，由I ＝U R 可知，通过R 的电流变小，即的示数变小；由于并联电路互不影响，所以灯泡L 的亮度不变，A 正确，B 错误；电源电压不变，干路电流变小，根据P ＝UI 可知，电路消耗的总功率变小，C 错误；电源电压不变，由于并联电路互不影响，通过L 的电流不变，根据R ＝U I 可知，L 两端电压与通过的电流的比值不变， D 错误．故选A.6. C 【解析】由电路图可知，R 1与R 2并联，电流表测R 1支路的电流，电流表测干路电流，电压表测电源的电压．因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B 错误；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R 1的电流不变，A 错误；将滑动变阻器的滑片P 向右移动，接入电路中的电阻变大，由I ＝U R 可知，通过R 2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小；则电压表的示数与电流表的示数的比值变大，C 正确；电压表的示数与电流表的示数的乘积变小，D 错误．故选C.7. A 【解析】由题图可知，开关S 闭合，压敏电阻R 与R 0并联，电流表测R 所在支路的电流，电压表测R 0滑片以下电阻两端的电压．当身高越高时，滑片越向上移，R 0接入电路的阻值不变，故其所在支路的电流不变，此时电压表所测电阻的阻值越大，由U ＝IR 可得，电压表示数越大，A 正确，B 错误；由题意知，压敏电阻的阻值随压力的增大而增大，当体重越大，即压力越大时，压敏电阻的阻值越大，电源电压不变，由I ＝U R可得，通过R 的电流越小，即电流表的示数越小，C 错误；体重越大，R 所在支路电流越小，R 0所在支路电流不变，故总电流越小，电源电压不变，由P ＝UI 可知，电路消耗总功率越小，D 错误．故选A.8. 变大 变小 R 0 【解析】由图可看出，定值电阻R 0和滑动变阻器R 串联，电流表测量电路中的电流；当油箱中的油面下降时，浮子下降，滑杆逆时针偏转，滑动变阻器接入电路中的电阻变大，电路的总电阻变大，电路中的电流变小，电流表的示数变小，此时R 0两端的电压变小，R 两端的电压变大；若换用电压表改装成油量表，由以上分析可知，油面升高时，R 0两端的电压变大，R 两端的电压变小，所以要求油面升高时电压表示数变大，电压表应并联在图中R 0元件两端．9. C 【解析】由电路图可知，闭合开关S 1和S 2时，灯泡L 与电阻R 并联，电压表测的是电源电压，电流表测的是干路电流；因并联电路中各支路独立工作、互不影响，所以，断开开关S 2前后通过灯泡的电流不变，亮暗不变且仍能正常发光；又因并联电路中干路电流等于各支路电流之和，干路电流变小，即电流表的示数变小，A 错误，C 正确；断开开关S 2前后电压表的示数不变，B 错误；由P ＝UI 可知， 电路消耗的总功率变小，D 错误．故选C.10. B 【解析】只闭合开关S 时，电路为R 2的简单电路，此时电压表的示数等于电源电压U ，两个电流表的示数均等于通过R 2的电流，为U R 2，再闭合开关S 1，两个电阻并联，电压表的示数仍等于电源电压U ，电流表测量通过R 2的电流为UR 2，电流表测量干路的电流为U R 2＋U R 1，综合分析可知，的示数不变，的示数变大，的示数不变，B 正确，故选B. 11. D 【解析】由电路图可知，只闭合S 1时，R 1与R 2串联，电压表测R 1两端的电压，电流表测电路中的电流；若再闭合S 2时，R 2被短路，电压表测电源两端的电压，所以电压表的示数增大；电路中的总电阻变小，由I ＝U R 可知，电源电压不变，阻值变小，电路中的电流变大，即电流表的示数变大，AB 错误；由R ＝U I可知，电压表与电流表示数比值等于R 1的阻值，则电压表与电流表示数的比值不变，C 错误、D 正确．故选D.12. C 【解析】压敏电阻和R 0串联，当压敏电阻上压力增大时电阻减小，总电阻减小，总电压不变，所以电路中电流增大；根据串联电路的分压规律可知，R 0的电阻不变，压敏电阻阻值减小，所以压敏电阻两端电压减小，R 0两端电压增大，C 正确．故选C.13. C 【解析】减弱光敏电阻光照强度，光敏电阻的阻值变大，总电阻变大，电源电压不变，根据欧姆定律I ＝U R 得，电路电流减小，即电流表示数变小；光敏电阻的阻值变大，根据串联电路电压规律可知，电阻越大，其两端电压越大，则光敏电阻两端的电压变大，即电压表示数变大，故选C.14. B 【解析】由电路图可知，湿敏电阻R 与定值电阻R 0串联，电流表测电路电流，电压表测定值电阻R 0两端的电压，湿敏电阻的阻值会随含水量的升高而增大，因此当湿敏电阻R 附着的叶片上的含水量升高时，湿敏电阻R 的阻值变大，电路中总电阻增大，C 错误；由I ＝U R可知，电路电流减小，即电流表示数减小，A 错误；定值电阻R 0阻值保持不变，通过R 0的电流减小，由U ＝IR 0知R 0两端电压减小，即电压表的示数减小，B 正确；由于电源电压不变，电路电流减小，由P ＝UI 可知，电路的总功率减小，D 错误．故选B.15. A 【解析】当滑片P 向左滑动时，滑动变阻器接入电路中的电阻减小，电路中的电流增大，所以电流表的示数增大；电磁铁的磁性增强，巨磁电阻的电阻减小，巨磁电阻所在的电路中的总电阻减小，电源电压不变，电流增大，所以灯泡变亮，灯泡两端的电压增大，巨磁电阻两端的电压减小，电压表示数减小．故选A.。

专题训练动态电路分析一、单选题1．如图所示，电源电压不变，闭合开关S，将变阻器的滑片P从b向a移动，则（）A．电流表示数变小B．电压表示数变大C．电流表示数不变D．电压表示数变小2．如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片由中点向右移动时，下列说法正确的是（）A．电压表V示数变小B．电流表A1示数变小C．电路的总电阻变小D．电流表A2示数变小3．教室里常用过氧乙酸溶液熏蒸消毒，小明设计的“过氧乙酸气体浓度测试仪”可以监测教室里过氧乙酸气体浓度是否达到要求的标准。

如图所示是其简化的工作电路图，电源电压恒为6V，定值电阻R2=10Ω。

传感器R1的阻值随过氧乙酸气体浓度增大而减小，下列判断正确的是（）A．当过氧乙酸气体浓度增大时，电路中电流表示数变小B．当过氧乙酸气体浓度增大时，电路中电压表示数变大C．当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，此时可计算得出电流表示数为0.45AD．当电路中电压表示数为4.5V时，过氧乙酸气体浓度达到消毒要求的最低标准，可计算得出传感器R1的阻值为30Ω4．如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小，电路图符号）。

电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是（）A．电流表示数变小B．电流表示数不变C．电压表示数变小D．电压表示数与电流表示数的比值不变5．如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V，定值电阻R 为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω~20Ω，电压表量程为0~3V，电流表量程为0~0.6A。

闭合开关S，当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确．．．的是（）A．R0在电路中的最小电阻值为15ΩB．电压表示数与电流表示数的比值不变C．通过R0的最大电流为0.2A D．电流表示数变大，R0两端的电压变大6．如图所示是某款电子测温仪内部结构电路图，其中显示仪可视为电压表，电源电压保持不变，R是热敏电阻，用于靠近人体测温，其电阻值随温度的升高而增大，R0为定值电阻。

第六单元简单电路及欧姆定律专项突破6：动态电路和电路故障分析专项解读由于滑动变阻器滑片移动时或电路中开关状态改变时而使电路中的电流发生改变，这样的电路称之为动态电路。

不管是开关闭还是滑片移动，其实质都是为了改变电路的总电阻，从而引起电路中电流的变化，无论串、并联电路，部分电阻增大，总电阻随之增大，而电源电压不变，总电流与总电阻成反比。

电路故障一般分为短路和断路，分析识别电路故障时，一定要根据电路中出现的各种反常现象，如灯泡不亮，电流表、电压表示数反常等，分析发生的各种可能原因，再根据题中给出的其他条件和现象、测试结果等进行综合分析，确定故障。

动态电路分类：①开关断开与闭合→元件的连接关系改变→电阻变化→电压表、电流表示数变化②滑动变阻器移动→接入电路电阻变化→总电阻变化→电压表、电流表示数变化类型一：开关引起电路变化【例题1】如图所示，电源电压不变，R1，R2，R3为定值电阻，开关S1，S2都闭合时，电流表A与电压表V1、V2均有示数，断开开关S2，则（）A．电流表A示数变大，电压表V1示数变大B．电流表A示数变小，电压V2表示数变小C．电压表V1示数与电流表A示数的比值变大D．电压表V2示数与电流表A示数的比值变大类型二：滑动变阻器引起电路变化【例题2】如图所示的电路中，电源电压恒定，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P由b 端移到a端的过程中，下列说法正确的是（）A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大方法归类：串联电路动态分析步骤：（1）首先根据滑动变阻器滑片移动情况，判断电路中电阻的变化；（2）根据电阻变化及欧姆定律I=U/R判断电路中电流的变化；（3）根据U=IR判断固定部分（即阻值不变部分）电压的变化；（4）根据U=U1+U2判断滑动变阻器两端电压的变化。

类型三：电路故障中的短路【例题3】在如图所示的电路中，闭合开关S，电路正常工作．一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小．将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转．若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路类型四：电路故障中的断路【例题4】如图所示的电路中，闭合开关，发现灯泡L不亮，电流表无示数，电压表示数较大．若电路中只有一处故障，则故障原因可能是（）A．L短路B．L断路C．R短路D．R断路专项练习1．如下左图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光．如果将滑动变阻A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电压表的示数变大，灯L变暗D．电压表的示数变小，灯L变亮2．如上右图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过了一会儿，灯L突然变亮．两A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路3．在如图的电路中，电源两端的电压保持不变，闭合开关S后，滑动变阻器的滑片P由图示位置向左端滑动的过程中，下列判断正确的是（）A．电流表A1示数变大B．电流表A2示数变小C．电压表V和电流表A2的示数之比保持不变D．电压表V示数变大4．小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路5．某实验小组连接了如图所示的串联电路，电源电压为3V恒定不变．连接好电路，闭合开关后两灯都不亮，他们用电压表先后测得U ab=U bc=U cd=0，U ad=3V．为进一步确认电路故障，他们先用导线将a、b连接起来，先后测得U bc=U cd=0；再用导线将b、c连接起来，先后测得U ab=0，U cd近似等于3V；最后用导线将c、d连接起来，先后测得U ab=0，U bc近似等于3V．则故障原因可能是（）A．灯L l和灯L2都发生了断路B．灯L2和开关S都发生了断路C．灯L l和开关S都发生了断路D．灯L l、灯L2和开关S都发生了断路6．在如图所示的电路中，电源电压保持不变，闭合开关S后，向右移动滑片P．下列说法中正确的是（）A．电压表的示数变大B．电压表的示数变小C．电流表A的示数变大D．电流表A1的示数变小。

2021中考物理一轮复习考点精练微专题六动态电路分析类型1滑动变阻器引起的动态电路分析1．(2020娄底)如图所示的电路中，电源两端的电压保持不变．闭合开关S后，将滑动变阻器的滑片向右移动的过程中，下列说法正确的是(B)A.电流表A的示数变小，电压表V1的示数变大B．电流表A的示数变小，电压表V2的示数变大C．电流表A的示数变大，电压表V1的示数变小D．电流表A的示数变大，电压表V2的示数变小2．(2020乐山)小华设计了如图所示的输液提示器，在护士站能够观察到药液量的变化．当袋中药液量减少时(B)A.电压表示数减小，灯泡亮度变暗B．电压表示数减小，灯泡亮度变亮C．电压表示数增大，灯泡亮度变暗D．电压表示数增大，灯泡亮度变亮3．(2020连云港)如图所示，电源电压恒定，闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是(D)A.电流表示数增大B．电压表示数减小C．定值电阻R两端的电压增大D．电压表示数与电流表示数比值增大4．(2020常德)如图，在探究“电流与电阻关系”时，电源电压恒为3 V，实验准备了阻值分别为5 Ω、10 Ω、20 Ω的电阻，当将10 Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2 V，再分别用5 Ω、20 Ω的电阻替换10 Ω的电阻进行实验，下列说法正确的是(D)A．用5 Ω电阻替换，滑片P应向右端移动，电流表示数变大B．用5 Ω电阻替换，滑片P应向左端移动，电流表示数变小C．用20 Ω电阻替换，滑片P应向左端移动，电流表示数变大D．用20 Ω电阻替换，滑片P应向右端移动，电流表示数变小第4题图第5题图5．(2020安徽)在图示电路中，电源电压保持不变．闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则(C)A．电流表A的示数减小B．电压表V2的示数减小C．电压表V1与电流表A的示数比值减小D．电压表V2与电流表A的示数比值减小6．(2020贵港)如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是(D)A．在甲图中，电压表V示数不变，电流表A1、A2示数均变大B．在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变C．在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小D．在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变7．(2020成都A卷)实验小组利用如图所示的电路探究“电流与电阻的关系”．实验过程中，电阻箱阻值由5 Ω调为9 Ω，电压表示数会变大，要继续探究，应该将滑片P向右移．第7题图第8题图8．(2020凉山州)如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将不变，电流表A的示数将变小(均选填“变大”“变小”或“不变”).类型2开关通断引起的动态电路分析9．(2020绥化)如图所示的电路中，电源电压不变，当开关S断开时，灯泡L正常发光；当开关S闭合时，下列说法正确的是(D)A.电流表示数不变B．电压表示数变小C．灯泡L变亮D．灯泡L与电阻R并联10．(2020雅安)如图所示的电路，闭合开关S、S1后，以下说法正确的是( D )A. 灯L1、L2串联B. 电流表A1和A2示数相等C. 断开S1后，电流表A1示数变小D. 断开S1后，电流表A2示数变小11．(2020巴中)如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P向左滑动的过程中，下列说法正确的是(B)A．电流表示数变大B．灯泡亮度不变C．电压表示数变小D．电路总功率变小第11题图第12题图12．(2020青海)如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是(C)A．同时闭合两个开关，通过两只灯泡的电流一定相同B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏类型3滑动变阻器＋开关通断引起的动态电路分析13．(2020孝感)如图所示的电路中，电源电压恒定，L为小灯泡，滑动变阻器R的滑片P处于中点，通过控制开关S1、S2和S3的通断来研究电路的常见故障与串、并联，通过调节滑动变阻器来分析电路中电流的变化情况，则(D)A．闭合S3，断开S1、S2，R被短路B．闭合S1，断开S2、S3，L与R串联C．闭合S2，断开S1、S3，L与R并联D．闭合S2，断开S1、S3，滑片P向右移动，电流表的示数变小第13题图第14题图14．(2020岳阳)如图所示，电源电压不变，a、b、c为电流表或电压表．只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化．则(C) A．a表是电压表B．先闭合S1、S2，再闭合S3，a表示数无变化C.S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化D．S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值类型4敏感电阻引起的动态电路分析15．(2020黄冈)在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器．电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑．图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻R x安装在踏板上，其电阻与所受压力的关系如图乙所示．下列分析正确的是(D)A．电阻R0与R x并联B．圆圈处的电表为电压表C．运动员起跑时，用力踩踏板，R0两端的电压变小D．运动员没有踩踏板时，电路消耗的总功率最小16．(2020宁夏)如图甲所示，是某款手持式电子测温仪．图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成．在测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是(B)A．显示仪是由电流表改装成的B．热敏电阻R的阻值随着温度的升高而增大C．被测温者体温越高，电路消耗的电功率越大D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变大17．(2020岳阳)图甲为生活中常见的电熨斗，图乙为其结构图．图乙中的双金属片是把长和宽都相同的铜片和铁片紧密铆合在一起做成的．常温时图中的两触点相接触，受热时由于铜片膨胀比铁片明显，双金属片会向铁片(选填“铜片”或“铁片”)一侧弯曲，且弯曲程度随温度的升高而增大．当金属底板的温度达到设定的温度时，由于双金属片的弯曲而使图中的两触点分离，切断工作电路．用该熨斗熨烫丝织衣物时，需将设定的温度调低，调温旋钮上的升降螺丝应向上(选填“向上”或“向下”)调节．。

电学专题强化：动态电路分析一、基本电路分析回顾：1. 电路简化这是电路分析中的一个非常重要的步骤，只有把比较复杂的电路简化才能进行电路的分析。

对于电路的简化概括为一下几种方法：（1）对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；（2）对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉（包括接线）；（3）对于电路中存在的短路、断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉；（4）对于电路出现的不经过电源、用电器等的导线端点可以任意移动；（5）对于电路中出现的滑动变阻器，可以看作是有两个定值电阻组成的电路（其中一个被短路）。

经过以上几种电路简化后，电路就会变得比较简单，容易识别出是并联还是串联，明确各用电器的关系，接下去进行第二个步骤是电表的对应。

2. 电表对应经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表单独复原上去。

3. 电路判断根据题目要求对简化后、电表复原后的电路，结合串并联电路的知识、综合题意进行判断，比如电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。

二、典例回顾：如图所示的电路，开关S闭合后，判断电路的连接情况及各电表的测量对象。

三．动态电路分析1、串联电路中的动态变化：例1：如图所示，闭合电键S，当滑片向左移动时，请判断电流表和电压表的示数变化: 电流表的示数；电压表的示数。

(均选填“变大”、“不变”或“变小”)分析方法：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点： R总=R1+R2，判断总电阻变化情况；3、根据I总=U总/R总，判断电流的变化情况；4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。

分析：P左移→R2↓→R↓→I↑→A表↑。
