表面工程学01

于撼江
表面工程学的作用
第二代隐形飞机，整个机体是由曲面组成，为了减少雷达波 的反射，B2上面涂了一种能够产生等离子体的涂料，在飞行 中，该涂料把周围的空气电离，形成一层等离子体蒙在飞机 的周围。使射来的雷达波或者被散射或者被吸收。但由于此 涂料是靠它的辐射来产生电离，因而对人体有害，一般用在 无人机上。 有人驾驶的B2上的人造等离子体是用高压、高温产生的。它 的机翼前缘加有高电压，尾喷流里面加有负离子，因而它的 机翼前缘到机翼后缘之间能产生几十万伏甚至是上千万伏的 电位差，使它机翼的表面气流电离，产生等离子体。
于撼江
表面工程学的作用
概念的提出： 伯明翰大学(University of Birmingham) Thomas Bell教授于1983年首 次提出，现已发展成为跨学科的边缘性、综合性、复合型学 科。 表面工程将材料表面与基体一起作为一个系统进行设计，利 用表面改性技术、薄膜技术和涂镀技术，使材料表面获得材 料本身没有而又希望具有的性能的系统工程。 在材料表面上所发生的各种技术都是表面工程的一部分。
表面工程学简介
辽宁大学 物理学院 于撼江
于撼江
表面工程学的作用
隐形飞机的隐身原理： 要缩小雷达反射截面，就要设计多棱折面的外形。 如第一代隐形飞机F117，它有一个奇怪的外形—— 多棱折面。当雷达波到达折面后，会向其他方向反 射。 利用折面的设计，实现对雷达波的反射，达到隐形 的目的，这种技术反映了较早的隐形思想。但是对 于飞机来说，平面的设计会使飞机的阻力增大，升 力减少，机动性变差。
主盐：是指镀液中能在阴极上沉积出所要求镀层金属的盐
，用于提供金属离子。 络合剂：能络合主盐中的金属离子形成络合物的物质。络 合物是一种由简单化合物相互作用而形成的“分子化合物 ”。 附加盐：附加盐是电镀液中除主盐外的某些碱金属或碱土 金属盐类，主要用于提高电镀液的导电性，对主盐中的金 属离子不起络合作用。
于撼江
表面工程学的作用
先进表面工程技术作为现代工业发展的关键 技术之一，已成为先进制造技术的前沿技术 和赶超国际先进水平的重要前沿阵地。不仅 可以为先进制造业发展提供技术支撑，而且 也可为传统工业改造及升级换代提供技术支 持。 社会可持续发展对表面工程的需求，呼唤我 们对表面工程的发展进行更深层次的战略思 考。
击
于撼江
应用实例3
飞船或者洲际导弹的头部锥体和翼前沿：由于具 有几十倍的音速，并与大气层摩擦，即所谓气动 加热，其温度高达4000～5000℃： 问题：绝大多数的金属和合金不能承受如此高的 温度。
于撼江
解决问题的方法：依靠各种形式的隔热涂层、 防火涂层和烧蚀涂层。 隔热防火涂层是热导率低的氧化物：氧化铝、 氧化锆、氧化钍等。 烧蚀涂层：有机材料加石英纤维、陶瓷纤维 或碳纤维。
于撼江
表面工程的功能
修复性： 工件因腐蚀、磨损或其他原因造成工件表面 基体材料或表面处理层失效后，可通过单一 或复合表面工程技术的应用，恢复其表面应 有的尺寸精度，兼或重新赋予与新品相当， 甚至超过新品的表面性能及功能，实现工件 、总成或产品的再制造。
于撼江
表面工程的功能
功能性： 表面工程技术除了具有以上主要作用外，还 可赋予材料表面耐高温或耐低温、导电或绝 缘、导磁或磁屏蔽、增光或反光、润湿或憎 水、生物相容性或生物排他性等新的功能， 发挥新的作用。
氮 的
的 组
(2) 耐磨性
钢铁件渗氮后耐磨性提高，而离子渗氮的效果又大于气体渗 氮。
(3) 疲劳强度
离子渗氮后试件的疲劳强度与一般气体渗氮相近。疲劳强度随扩 散层的深度及含氮量的增加而增大，离子渗氮后再经固溶处理，可使 疲劳强度提高。
本章完
于撼江
0.005

1
磨损率(mm3N-1m-1)
0.004 0.003 0.002 0.001
于撼江
表面冶金技术
基本过程： 首先将工件臵于含有渗入元素的活性介质中，加热到一定温度，使渗入 元素通过分解、吸附、扩散渗入金属表层，从而改变了表层的成分、组 织与性能。 作用： (1) 提高金属表面强度、硬度和耐磨性。如渗氮可使金属表面硬度达到 950 1200HV；渗硼可使金属表面硬度达到1400 2000HV等，因而工 件表面具有极高的耐磨性。 (2) 提高金属的疲劳强度。如渗碳、渗氮、渗铬等渗层中由于相变的比 容变化，导致表层产生很大的残余应力，从而提高疲劳强度。 (3) 使金属表面具有良好的抗粘性、抗咬合的能力和降低摩擦系数，如 渗硫等。 (4) 提高金属表面的耐蚀性能，如渗氮、渗铝、渗硅、渗铬等。
于撼江
缓冲剂：指用来稳定溶液酸碱度的物质。
阳极活化剂：镀液中能促进阳极活化的物质称阳极活 化剂。阳极活化剂的作用是提高阳极开始钝化的电 流密度，从而保证阳极处于活化状态而能正常地溶 解。 添加剂：添加剂是指不会明显改变镀层导电性，而 能显著改善镀层性能的物质。根据在镀液中所起的 作用，添加剂可分为：光亮剂、整平剂、润湿剂和 抑雾剂等。
在太阳能的利用中，必须利用涂层来吸收太 阳光谱中所有波段的能量。 如用电子束蒸镀的金属陶瓷层 Co-Al2O3 作为 太 阳 能 吸 热 器 ， 使 对 太 阳 能的 吸 收 率 可 达 95%。
于撼江
表面工程的功能
装饰性： 表面工程技术的传统作用之一是赋予表面更 好的装饰性。不过对于金属的纯装饰性表面 处理不多，很多是在兼顾表面防护性能的前 提下赋予材料的装饰性，如在钢制工件上底 镀Ｃｕ、中镀Ｎｉ、表镀Ｃｒ，Ｃｕ层和Ｎ ｉ层起防护作用，而表镀的Ｃｒ层可长久保 持装饰性金属光泽。
于撼江
于撼江
表面工程学的作用
表面工程是多学科交叉、综合，多技术融合、集成 的新兴学科，表面工程的最大优势是能够以低成本 、低能耗制备出优于本体材料性能、多于本体材料 功能，更加适宜于服役环境要求的新表面。 表面工程通过原子沉积、分子组装、颗粒喷涂、整 体覆盖和表面改性提升了材料性能、增加了材料功 能、提高了材料价值，拓展了材料应用领域，符合 可持续发展、低碳经济、循环经济、建设节约型社 会等多种社会发展先进理念，因此，这昭示着表面 工程具有强大生命力、巨大发展潜力、极富发展活 力和强劲发展动力。
于撼江
表面工程的功能
防护性：
据不完全统计，全世界每年因表面磨损、表面腐蚀 、表面摩擦、表面缺陷造成对金属、非金属损失约 ３．０万～３．５万亿美元，约占全世界ＧＤＰ的 １０％～１２％。 表面工程技术的主要作用是：经表面改性、表面处 理、表面涂覆或表面复合处理，解决材料表面磨损 、表面腐蚀、表面摩擦、表面缺陷造成的破坏，从 而延长材料的有效服役时间。这既是表面工程存在 的价值体现，也是表面工程发展的根本动力。
于撼江
表面工程的功能
表面工程技术除上述功能以外，还有其他功 能，如利用表面工程技术中的电沉积技术、 磁控溅射技术可以用来制备纳米粒子、纳米 膜，利用热喷涂技术制备纳米结构材料等。
于撼江
表面工程技术的分类
表面工程技术的应用和种类很多, 至今也没有 统一的分类方法。但一般可以从功能、工作 原理2 个方面考虑。
于撼江
气体渗碳 示意图
于撼江
离子渗 氮装置 示意图
于撼江
离子渗氮 离 子 渗 氮 的 特 点
(1) 可以得到高质量的渗氮层。 可以根据对性能的要求，调解渗氮层的组织成分，这 是离子渗氮的一个重要特点。
离子渗氮时，可以改变介质成分、压力、电参数，调节部件表面 附近的氮离子浓度，改变溅射与凝附过程，使渗氮层组织成分得 到控制。也易实现高韧性渗氮，
于撼江
于撼江
表面工程学的作用
神奇的表面工程： 美国学者：“上帝创造了物质，魔鬼给了一个表面”，它说 明 物质的表面和内部差异很大，性能往往难以驾驭，而表面工 程是通过技术手段改变物质表面的形态、成分、结构或应力 状态，从而获得神奇的表面性能； 经过表面处理的地下管道可以防腐，磁带可以录下美妙的音 乐，而表面涂有氟树脂的饭锅则变成了不粘锅，甚至飞机也 可以隐形，这些都是神奇的表面工程为人类做出的贡献。
可在以下各方面改善渗氮层组织： 可以得到单相化合物或无化合物扩散层。 使化合物层的致密性提高。 减少分布于晶界的碳氮化合物，提高渗氮层的韧性。 渗氮层均匀。
于撼江
离子渗氮 离 子 渗 氮 的 特 点
(2) 渗氮速度高
离子渗氮速度比气体渗氮高的原因： 离子轰击与溅射具有良好的表面净化与活化作用。因为离子轰 击与溅射可去除表面钝化膜，增加表面反应活性点，能提高表面 反应速度。 渗氮介质被高度活化。渗氮介质在电场中被离子化和强烈加速， 成为具有高动能的活化状态，供氮能力很强。不仅可用氮作为渗 氮介质，而且可直接以氮气作为渗氮介质。 提高了氮在钢表面的扩散速度。从离子渗氮表面反应可知，离 子渗氮与气体渗氮相反，可首先在表面上形成高氮量氮化物，由 于离子轰击，在表面层0.05mm深度内能形成高密度的位错，使氮 的扩散速度加快。 离子溅射时碳原子比铁原子更容易逸出，在离子渗氮时伴随有 脱碳现象，致使分布于晶界上的碳氮化合物减少，因而减少了碳 氮化合物对扩散的阻力，并使在更低温度下(如400C)也能得到良 好的渗氮效果。
于撼江
应用实例4
航天飞机外壳要防热材料和涂层：如美国洛克希德导弹 与航天公司开发了一种LI-900全氧化硅绝热毡特性： 1） 重量轻，整个体积的95%都是空的。 2） 为防水、耐蚀以主散热，表面加涂了一种碳化硅涂层， 该涂层可把90%的入射热反射掉，而剩下10%几乎都被氧化 硅毡所隔绝。
于撼江

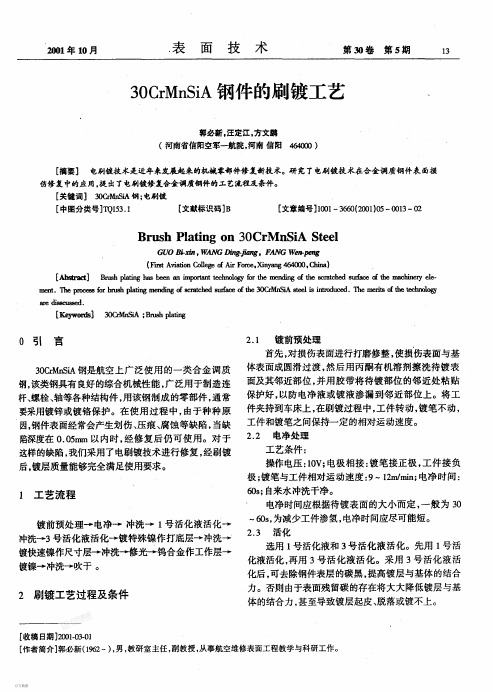

应用实例5
• •

•
源自2••



3
•
4
•

0.31 0.61 0.94 1.37
1.96
2.8
3.5
摩擦速度(ms-1)
38CrMoAlA钢的磨损率与 摩擦速度的关系
1. 未渗氮 3. 离子渗氮(N280%) 2. 气体渗氮 4. 离子渗氮(N225%)
