分线制电梯对讲系统

楼宇电梯五方对讲系统技术解决方案楼宇电梯五方对讲系统是一种现代化的安全通讯系统，它主要用于电梯内部的通讯和报警功能。

该系统包括系统主机、五方对讲分机、电梯进出门机、电梯门磁、广播模块等组成。

本文将分步骤阐述楼宇电梯五方对讲系统技术解决方案的具体实现方法。

第一步：系统主机的安装楼宇电梯五方对讲系统的系统主机是整个系统的核心设备，它需要安装在电梯机房或者楼宇管理室内。

安装时，需要保证主机的供电和地线安装正确，同时要确保主机与其他设备的连接正确。

安装完成后，需要对系统主机进行测试，确保其正常工作。

第二步：五方对讲分机的安装和设置五方对讲分机是本系统的核心设备之一，主要用于电梯内部的通讯和报警功能。

它需要安装在电梯内部，同时需要连接其电源和通讯线路。

在连接线路时，要注意线路的正确连接，防止出现操作失误造成的系统故障。

在设置方面，需要根据系统的实际情况进行设置，例如设置电梯号、布防等操作。

第三步：电梯进出门机的安装和设置电梯进出门机是本系统的另一个核心设备之一，主要用于电梯进出的门禁控制功能。

它需要安装在电梯进出口处，同时需要连接其电源和通讯线路。

在连接线路时，同样需要注意线路的正确连接，防止出现操作失误造成的系统故障。

在设置方面，需要根据系统的实际情况进行设置，例如设置门禁控制、布防等操作。

第四步：电梯门磁的安装电梯门磁是本系统的一个组成部分，主要用于电梯门的监控功能。

它需要安装在电梯门的位置处，可以通过这个设备来监控电梯门的开关情况。

安装时需要注意线路的正确连接，以及设备的固定位置。

第五步：广播模块的安装和设置广播模块是本系统的另一个重要组成部分，主要用于播放相关提示音频信息。

它需要安装在电梯内部，同时需要连接其电源和通讯线路。

在设置方面，需要根据系统的实际情况进行设置，例如设置广播内容、音量等操作。

通过以上五个步骤，我们可以顺利地完成楼宇电梯五方对讲系统的安装和设置。

一旦系统安装完成后，就可以发现其相关功能的实现，例如通讯、报警、门禁控制等等。

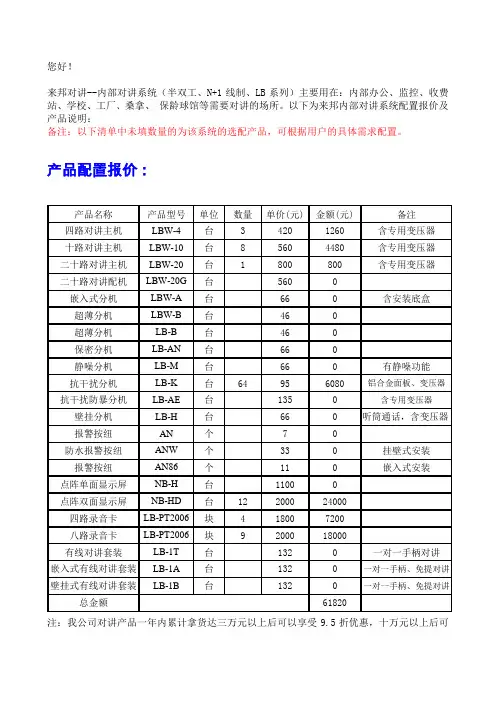

您好！来邦对讲--内部对讲系统（半双工、N+1线制、LB系列）主要用在：内部办公、监控、收费站、学校、工厂、桑拿、保龄球馆等需要对讲的场所。

以下为来邦内部对讲系统配置报价及产品说明：备注：以下清单中未填数量的为该系统的选配产品，可根据用户的具体需求配置。

产品配置报价：注：我公司对讲产品一年内累计拿货达三万元以上后可以享受9.5折优惠，十万元以上后可以享受9折优惠。

以上价格不含发票，开立普通发票需增加4%，增票需增加10%。

售后服务：我公司对讲产品自售出之日起，实行一个月包退，一年内包换，三年内包修，保修期外，只收取成本费。

产品说明：四路对讲主机（型号：LBW-4）功能简介：● 可同时显示四路分机的报警，并记忆保持。

有4个路选指示灯有红、绿双色以区分报警、对讲状态。

●须配合分机或按钮方可使用，与分机间是免提式对讲，声音逼真、清晰、宏亮。

● 与分机可进行相互报警及对讲。

● 可同时对四路分机直接对讲及监听。

● 有报警输出口，可接报警闪灯、喇叭。

● 与分机间是无极性的N+1芯线连接。

● 可壁挂式或台式安装。

● 可用在：办公对讲、监控、收费站、学校、工厂、桑拿、保龄球馆、楼宇电梯对讲等需要对讲的场所。

● 随机附送电源，型号：LB-10-05 DC6V0.5A● 尺寸：140x138x55mm(LxWxH)下载内部对讲系统4路主机说明书内部对讲系统4路主机详细说明十路对讲主机（型号：LBW-10）功能简介：● 主机与主机之间可进行相互对讲。

● 可同时显示十路分机的报警，并有六种保持时间（10秒、30秒、1分钟、2分种、5分钟、长时间）的音乐提示声可选；有10个路选指示灯有红、绿双色以区分分机报警、对讲状态。

●须配合分机或按钮方可使用，与分机间是免提式对讲，声音逼真、清晰、宏亮。

● 与分机可进行相互报警及对讲。

● 可同时选定十路分机对讲或分组选定对讲及监听。

● 有报警输出口，可接报警闪灯、喇叭。

● 可配接LED走廊显示屏，型号有：NB-L、NB-LD 选择。

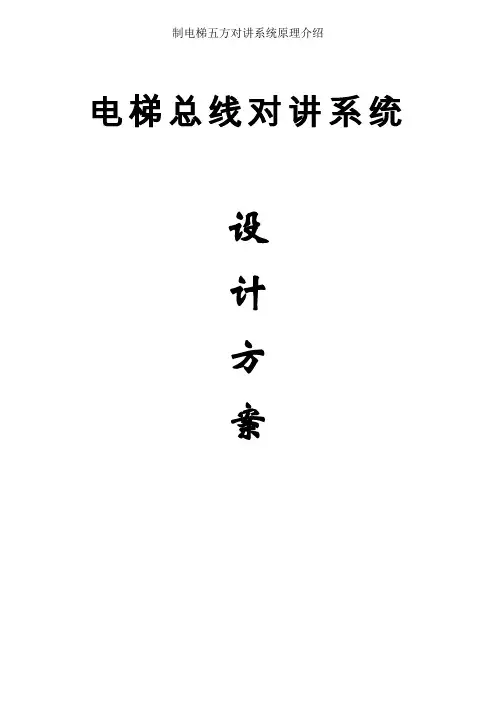

电梯总线对讲系统设计方案目录第一章系统设计 (2)一、系统介绍 (2)二、系统功能 (2)三、系统特点 (2)四、系统组成 (2)五、系统配置说明 (2)六、系统示意图 (3)第二章系统布线 (4)一、系统布线说明 (4)二、系统用线说明 (4)三、其它布线注意事项 (4)第三章系统接线 (5)一、各部件连接图示 (6)二、其它注意事项..................................................................................................... .. (6)第四章设备安装 (11)一、设备外型及其安装方式 (11)二、其它安装注意事项 (11)第五章系统调试 (12)一、系统设置 (12)二、系统功能调试................................................................................................................ .. (12)三、系统调试方法 (12)第六章系统维护 (13)一、系统维护原则 (13)二、系统维护注意事项 (13)前言电梯已经从高档商务写字楼、大酒店、商场普及到高层住宅楼，走进了住宅小区。

电梯的应用也由单电梯发展到大面积多电梯集群用应。

随着这种应用的不断普及，更加显得电梯管理的重要性。

国家电梯行业标准委员会在2004年适时推出了新的标准GB7588-2003《电梯制造及安装安全规范》，并从2005年开始在全国范围内贯标。

标准中第5.10、8.17.4、8.17.5、14.2.3、15.12条关于电梯通讯系统的要求做出了明确的规定，标准中不仅对单电梯通讯系统多方通话做出了要求，并且对多电梯集群应用中通讯系统做出了具体的规定。

新的标准的出台，使电梯集群应用中电梯通讯系统生产、检验、电梯安装工程的验收有了科学的依据。

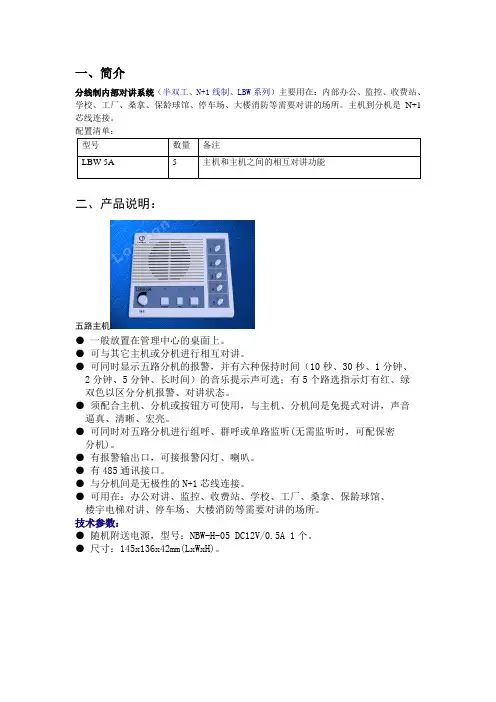

一、简介
分线制内部对讲系统（半双工、N+1线制、LBW系列）主要用在：内部办公、监控、收费站、学校、工厂、桑拿、保龄球馆、停车场、大楼消防等需要对讲的场所。

主机到分机是N+1芯线连接。

配置清单：
型号数量备注
LBW-5A 5 主机和主机之间的相互对讲功能
二、产品说明：
五路主机
● 一般放置在管理中心的桌面上。

● 可与其它主机或分机进行相互对讲。

● 可同时显示五路分机的报警，并有六种保持时间（10秒、30秒、1分钟、
2分钟、5分钟、长时间）的音乐提示声可选；有5个路选指示灯有红、绿
双色以区分分机报警、对讲状态。

● 须配合主机、分机或按钮方可使用，与主机、分机间是免提式对讲，声音
逼真、清晰、宏亮。

● 可同时对五路分机进行组呼、群呼或单路监听(无需监听时，可配保密
分机)。

● 有报警输出口，可接报警闪灯、喇叭。

● 有485通讯接口。

● 与分机间是无极性的N+1芯线连接。

● 可用在：办公对讲、监控、收费站、学校、工厂、桑拿、保龄球馆、
楼宇电梯对讲、停车场、大楼消防等需要对讲的场所。

技术参数：
● 随机附送电源，型号：NBW-H-05 DC12V/0.5A 1个。

● 尺寸：145x136x42mm(LxWxH)。

三、接线示意图。

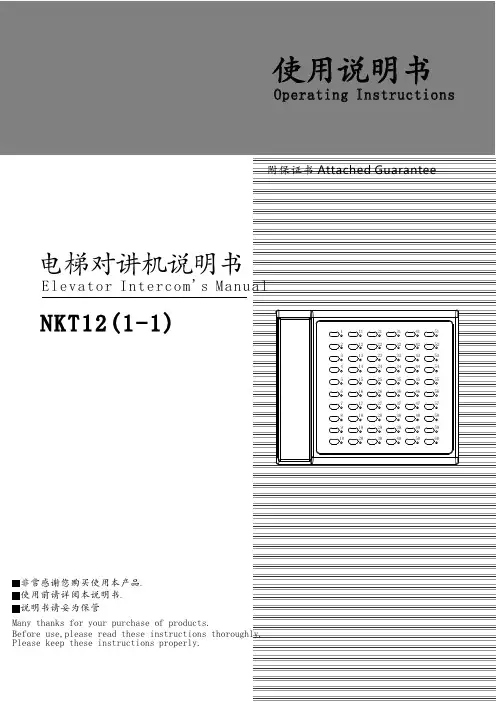

使用说明书Operating Instructions电梯对讲机说明书Elevator Intercom's ManualNKT12(1-1)Many thanks for your purchase of products.Before use,please read these instructions thoroughly.附保证书 Attached Guarantee目 录Content一、前言---------------------------------------------------1.Preface------------------------------------------------------------------------------二、操作---------------------------------------------------2.Operation---------------------------------------------------------------------------三、主要参数-----------------------------------------------3.Parameters-------------------------------------------------------------------------四、使用条件-----------------------------------------------4.Working Conditions---------------------------------------------------------------五、电源配置-----------------------------------------------5.Power Schemes-------------------------------------------------------------------六、各个部件型号规定说明-------------------------------------6.Instructions and Provisions-----------------------------------------------------七、各个部件及其系统安装说明---------------------------------7.Installing Description-------------------------------------------------------------八、分线制多局系统监控主机种类及其说明-------------------------8.Branching Multi Intercom System in monitor room---------------------------九、RKP 系列电梯专用应急电源----------------------------------9.RKP serial elevator emergency lighting power supply----------------------十、常见问题及其解决办法-------------------------------------------10.Normal problems and Resolvements-----------------------------------------附A 总线制的扩展------------------------------------------------------Attached A Extension of the bus-organized-------------------------------------A.1.0 应用范围----------------------------------------------------------------A.1.0 Applied range---------------------------------------------------------------------------A.1.3 监控主机的使用、故障与排除----------------------------------------A.1.3 The usage and trouble shooting------------------------------------------------------A.2 总线制扩展设备——解码器---------------------------------------------A.2 The Bus-organized expanded equipment —Decoder------------------------------- A.2.1解码器的配置电源主要参数------------------------------------------------------------------- A.2.1Parameters------------------------------------------------------------------------------------ A.2.2 解码器的安装尺寸----------------------------------------------------------------------------- A.2.2 Installing Size--------------------------------------------------------------------------------- A.2.3 解码器的接线原理----------------------------------------------------------------------------- A.2.3 Wiring Theory--------------------------------------------------------------------------------- A.2.7 地址码对照表----------------------------------------------------------------------------------- A.2.7 Comparison Table of Address Code-------------------------------------------------------A.3 总线制对讲机的安装说明-----------------------------------------------------------A.3 Installing Instructions---------------------------------------------------------------------A.4 总线制对讲机的界限示意图--------------------------------------------------------A.4 Wiring Diagram-----------------------------------------------------------------------------A.5 工程布线及其拓扑结构---------------------------------------------------------------A.5 Project wiring and Topological Diagram-----------------------------------------------111111112222227799121213131313141415151515151515151717181819192323一、前言 Preface1.1在安装使用专用对讲机前，请详细阅读此操作说明书，并保留它作以后参考。

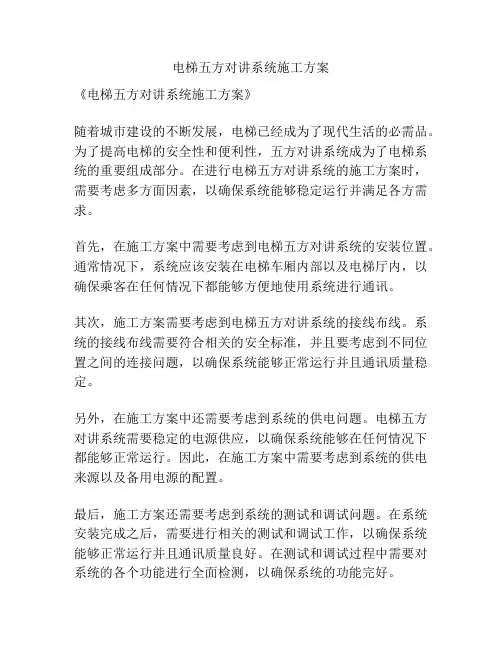

电梯五方对讲系统施工方案
《电梯五方对讲系统施工方案》
随着城市建设的不断发展，电梯已经成为了现代生活的必需品。

为了提高电梯的安全性和便利性，五方对讲系统成为了电梯系统的重要组成部分。

在进行电梯五方对讲系统的施工方案时，需要考虑多方面因素，以确保系统能够稳定运行并满足各方需求。

首先，在施工方案中需要考虑到电梯五方对讲系统的安装位置。

通常情况下，系统应该安装在电梯车厢内部以及电梯厅内，以确保乘客在任何情况下都能够方便地使用系统进行通讯。

其次，施工方案需要考虑到电梯五方对讲系统的接线布线。

系统的接线布线需要符合相关的安全标准，并且要考虑到不同位置之间的连接问题，以确保系统能够正常运行并且通讯质量稳定。

另外，在施工方案中还需要考虑到系统的供电问题。

电梯五方对讲系统需要稳定的电源供应，以确保系统能够在任何情况下都能够正常运行。

因此，在施工方案中需要考虑到系统的供电来源以及备用电源的配置。

最后，施工方案还需要考虑到系统的测试和调试问题。

在系统安装完成之后，需要进行相关的测试和调试工作，以确保系统能够正常运行并且通讯质量良好。

在测试和调试过程中需要对系统的各个功能进行全面检测，以确保系统的功能完好。

总的来说，电梯五方对讲系统施工方案需要综合考虑到安装位置、接线布线、供电问题以及测试调试问题，以确保系统能够稳定运行并且满足各方需求。

通过科学合理的施工方案，可以为电梯五方对讲系统的使用提供良好的保障。

电梯五方通话系统解决方案目录一、电梯五方对讲系统概述 (3)1、系统简介 (3)2、产品优势 (4)二、电梯五方对讲功能介绍 (4)1、系统功能介绍 (4)2、主要设备接口说明 (5)三、电梯五方对讲系统拓扑图 (9)四、电梯五方对讲系统主要设备技术参数 (9)1、视频话机 (9)2、电梯对讲转接模块 (11)六、注意事项： (12)一、电梯五方对讲系统概述1、系统简介倍加信科技电梯五方对讲管理系统是在传统电梯对讲系统基础上的一次全新升级，突破了模拟、FM调频系统存在的技术障碍，实现联网在模/数交替的过程中，继承了模拟、FM调频系统的优点，使系统焕发新的生命力，满足未来几年之内电梯专用对讲系统性能、功能的需求。

该系统采用国际标准语音SIP协议，通过TCP/IP网络技术将音视频信号以IP包的协议形式在局域网或广域网上进行传送，是一套纯数字传输的双向音频扩音和单双向视频传输的综合系统，彻底解决了传统对讲系统存在的音质不佳、维护管理复杂、传输距离短、互动性差、只闻其声不见其人等问题。

该系统设备使用简单，安装扩展方便，有网络的即可接入，网通四海。

2、产品优势倍加信新一代电梯五方对讲是一款更贴近客户需求的产品！产品采用TCP/IP信号传输、配合服务器使用可让产品更加智能、更加实用。

产品对比优势如下：一、传统有线对讲功能单一电梯厂商预装控制中心线路维护困难维护施工成本高二、电梯无线对讲产品稳定性差容易受干扰语音质量差用户体验不好无拓展性二、电梯五方对讲国际通信标准：SIP 2.0（IMS）保留原模拟四方对讲（改造）随IP监控布线电信级品质要求高清音视频服务适合大规模部署(云架构)二、电梯五方对讲功能介绍1、系统功能介绍➢国际标准语音SIP协议：产品可局域网传输也可广域网部署集中通信管理。

➢五方对讲：实现模拟通话器与IP视频话机双向通话，并有回声消除功能➢兼容电梯自带模拟通话器：兼容市面80%电梯自带模拟通话器，兼容情况下电梯自带通话器无须更换，节约成本、方便安装。

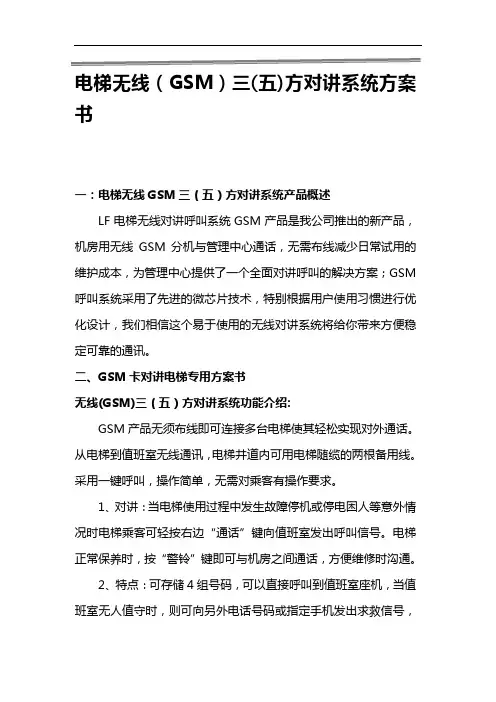

电梯无线（GSM）三(五)方对讲系统方案书一：电梯无线GSM三（五）方对讲系统产品概述LF电梯无线对讲呼叫系统GSM产品是我公司推出的新产品，机房用无线GSM分机与管理中心通话，无需布线减少日常试用的维护成本，为管理中心提供了一个全面对讲呼叫的解决方案；GSM 呼叫系统采用了先进的微芯片技术，特别根据用户使用习惯进行优化设计，我们相信这个易于使用的无线对讲系统将给你带来方便稳定可靠的通讯。

二、GSM卡对讲电梯专用方案书无线(GSM)三（五）方对讲系统功能介绍:GSM产品无须布线即可连接多台电梯使其轻松实现对外通话。

从电梯到值班室无线通讯，电梯井道内可用电梯随缆的两根备用线。

采用一键呼叫，操作简单，无需对乘客有操作要求。

1、对讲：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按右边“通话”键向值班室发出呼叫信号。

电梯正常保养时，按“警铃”键即可与机房之间通话，方便维修时沟通。

2、特点：可存储4组号码，可以直接呼叫到值班室座机，当值班室无人值守时，则可向另外电话号码或指定手机发出求救信号，确保与外界保持持续通讯，可确保电梯被困人员定能于外界通讯。

3、优势：一键式呼叫、方便快捷，能有效解决监控中心、机房、轿厢、轿顶、坑底五方对讲通话。

无须布线大量节约了昂贵的线路成本；无须布线大量节约了线路铺设高额的施工成本；大量节约了由于线路故障、老化等因素而带来的维护成本；完全杜绝了由于铺设线路而带来的对楼宇及道路的破坏；监控中心位置可以根据需要任意调整，无需任何线路调整；整个系统施工极为简单、施工周期短、见效快。

4.网络：采用GSM卡网络，移动联通都皆可，信号强，无干扰，没有距离限制，可实现千里之外也可通话，可连接无限量的电梯台数，即，可讲几个小区合并一个值班室，减少人力和物力成本。

三.LF-129无线(GSM)三（五）方对讲系统布线图四、无线(GSM)三（五）方对讲系统接线示意图两条随行电缆1、监控室设备a)自备值班室座机，值班室人员手机，或者移动座机皆可，但不能是分机。

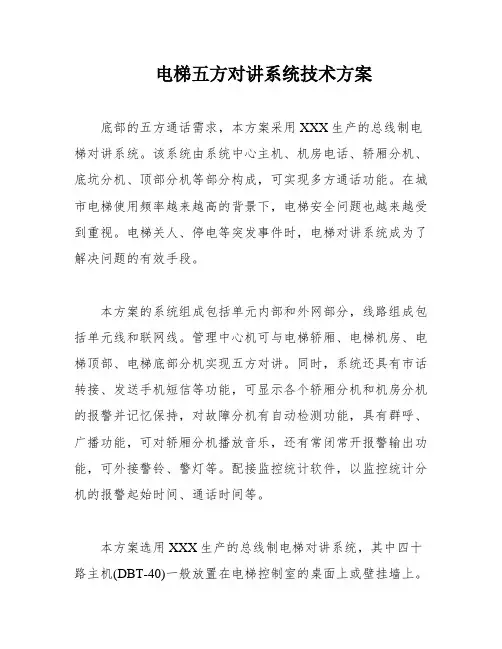

电梯五方对讲系统技术方案底部的五方通话需求，本方案采用XXX生产的总线制电梯对讲系统。

该系统由系统中心主机、机房电话、轿厢分机、底坑分机、顶部分机等部分构成，可实现多方通话功能。

在城市电梯使用频率越来越高的背景下，电梯安全问题也越来越受到重视。

电梯关人、停电等突发事件时，电梯对讲系统成为了解决问题的有效手段。

本方案的系统组成包括单元内部和外网部分，线路组成包括单元线和联网线。

管理中心机可与电梯轿厢、电梯机房、电梯顶部、电梯底部分机实现五方对讲。

同时，系统还具有市话转接、发送手机短信等功能，可显示各个轿厢分机和机房分机的报警并记忆保持，对故障分机有自动检测功能，具有群呼、广播功能，可对轿厢分机播放音乐，还有常闭常开报警输出功能，可外接警铃、警灯等。

配接监控统计软件，以监控统计分机的报警起始时间、通话时间等。

本方案选用XXX生产的总线制电梯对讲系统，其中四十路主机(DBT-40)一般放置在电梯控制室的桌面上或壁挂墙上。

该主机具有广播级通话音质，放音逼真、清晰、宏亮，有对故障轿厢分机检测、抗干扰功能，有40个路选指示灯有红、绿双色以区分报警、对讲状态。

主机与分机间是免提式对讲，可和轿厢分机相互呼叫及对讲，可显示机房分机的报警并可进行对讲，具有广播功能，带音乐输入接口，可对轿厢分机播放音乐。

同时，可对轿厢分机进行单个监听或循环监听，分机处无任何察觉。

底部五方对讲系统提供了多种功能，包括并接功能，同一条总线可并接四台主机，实现级别管理电梯轿厢。

此外，它还可配接监控统计软件，以监控统计分机的报警起始时间、通话时间等。

解码板的配接可实现视频联动。

接线盒与光端机联用，可实现光纤传输。

还可配接LED走廊显示屏，型号有：NBW-H、NBW-HD选择。

此外，它还有485通讯接口。

与轿厢、机房分机之间每二十路用一条四芯总线连接。

机房分机采用二进制编码方式，可任意设定分机号。

它采用壁挂式安装，具有广播级通话音质，放音逼真、清晰、宏亮。
