建筑电气控制技术1

建筑电⽓控制技术试题库《建筑电⽓控制技术》试题库⼀、填空题1、⾃动空⽓开关常有的脱扣器有过电流脱扣、热脱扣、⽋压脱扣。

2、时间继电器按延时⽅式可分为断电延时型和通电延时型。

3、交流异步电动机的调速途径有变极调速、变频调速、变转差率调速4、⼑开关⼜称闸⼑开关，在电路中起电源引⼊⽤，当和断路器配合使⽤时，接通电路应先合⼑开关后合断路器；分断电路时应先分断断路器后分断⼑开关。

5、热继电器在电路中作为_过载保护，熔断器在电路中作为_短路_保护。

6、熔断器的作⽤是短路与过载保护；⼀台380V、5.5千⽡满载起动的三相⿏笼式电动机，应选⽤22安的熔体，如选⽤螺旋式熔断器，则其全型号是RL1-60/25 。

7、三⾓形接法的三相异步电动机，应选⽤三相的热继电器做过载保护和断相保护。

8、隔离开关不允许带负载拉合，万⼀合错，不许拉开，⽽要迅速将开关合上。

9、螺旋式熔断器使⽤时与底座相连的接线端应接电源与⾦属螺纹壳相连的上接线端应接负载（电源；负载）（电源；负载）10、把三相⿏笼式异步电动机接到三相对称电源上，现任意对调两相，电动机的转向将会_反转_。

11、接触器可⽤于频繁通断⼤电流电路，⼜具有失压⽋压保护作⽤。

12、在多点操作的控制电路中，通常⼏个按钮触点应该是常开并联、常闭串联。

13、接触器选⽤时，其主触点的额定⼯作电压应_⼤于_或_等于_负载电路的电压，主触点的额定⼯作电流应⼤于_或_等于负载电路的电流，吸引线圈的额定电压应与控制回路__相等____。

14、热继电器的⽤途是过载保护，对于Δ型负载，应该使⽤三相带断电保护热继电器。

15、三相笼型异步电动机降压起动的⽅法包括定⼦电路串接电阻、星-三⾓降压和⾃耦变压器降压三种。

16、低压电器触点的接触形式有___点接触、线接触和⾯接触17、改变交流电机的转向可以通过改变三相电源相序实现。

18、笼型异步电机的降压起动⽅法有：定⼦回路串电阻、星-三⾓降压起动、⾃耦变压器降压起动。

建筑电气控制技术11. 简介建筑电气控制技术是用于控制建筑内部电气设备和系统的技术。

它是建筑自动化的一个重要组成部分，通过控制电气设备的运行和优化能源利用，提高建筑的安全性、舒适性和可持续性。

本文将介绍建筑电气控制技术的基本原理、应用领域以及未来的发展方向。

2. 基本原理建筑电气控制技术基于电气系统的基本原理，包括电路理论、电动机控制、电子技术等。

它通过使用传感器、执行器和控制器来实现对建筑内部电气设备的监测和控制。

其中，传感器用于感知建筑内部环境的各种参数，如温度、湿度、光照等；执行器用于控制电气设备的操作，如开关、调光等；控制器用于处理传感器的信号和执行器的命令，实现对电气设备的自动化控制。

3. 应用领域建筑电气控制技术广泛应用于各类建筑物中，包括住宅、商业建筑、工业厂房等。

它可以用于控制建筑内部的照明、空调、通风、安防系统等。

通过对电气设备的精确控制，可以提高建筑的能源利用效率，降低能源消耗和运营成本。

此外，建筑电气控制技术还可以提高建筑的安全性和舒适性，满足用户对建筑环境的不同需求。

4. 未来发展趋势随着科技的发展和建筑行业的变革，建筑电气控制技术也在不断创新和发展。

未来，建筑电气控制技术将更加智能化和集成化，实现建筑内部电气设备的网络化管理和远程控制。

同时，随着对能源消耗的关注和可持续发展的要求，建筑电气控制技术将更加注重能源管理和优化。

例如，通过使用可再生能源和能量储存技术，实现建筑的能源自给自足，减少对传统能源的依赖。

5. 结论建筑电气控制技术是提高建筑安全性、舒适性和能源利用效率的重要手段。

它基于电气控制原理，在建筑内部实现对电气设备的监测和控制。

建筑电气控制技术在各类建筑物中得到广泛应用，并且其未来发展趋势是更加智能化和集成化。

通过不断创新和发展，建筑电气控制技术将为建筑行业带来更多的可能性和机遇。

参考文献•ABC,。

建筑电气自动化控制技术建筑电气自动化控制技术是指在建筑物的电气系统中运用自动化技术，实现对电力的控制和监测。

建筑电气自动化控制技术利用计算机、传感器、执行器以及网络通信等技术手段，通过电气设备的自动化控制和信息处理，提高建筑电气系统的安全性、稳定性和能源利用效率。

2. 传感器与执行器：传感器是用于采集建筑电气系统各种参数信号的设备，如温度、湿度、光照、压力等，通过传感器将这些参数转化为电信号，再通过执行器对电力设备进行控制。

传感器与执行器的应用可以实现对建筑电气系统的实时监测和控制。

3. 能源管理系统：能源管理系统是建筑电气自动化控制技术的核心部分，通过对建筑物内部各种能源的监测、分析和优化，实现对能源的有效管理和利用。

能源管理系统可以通过电力调度和能源节约措施，降低建筑物的能耗并提高能源利用效率。

4. 建筑智能化系统：建筑智能化系统是建筑电气自动化控制技术的重要组成部分，它利用成熟的计算机网络和控制技术，将建筑物内部的电气设备、安防系统、通信系统等进行互联，实现对建筑物的集中化管理和控制。

建筑智能化系统可以实现对建筑物内部各种设备的远程控制和信息交互，提高建筑物的智能化水平。

5. 安全监控系统：建筑电气自动化控制技术还包括对建筑安全的监控和控制。

通过在建筑物内部设置安全监控设备，如视频监控、入侵报警等，可以实时监测建筑物的安全情况，并通过自动化控制系统对安全事件进行处理和报警。

建筑电气自动化控制技术在建筑行业中有着广泛的应用前景。

它可以有效提高建筑物的安全性、稳定性和能源利用效率，降低运维成本并提高工作效率。

随着人们对建筑智能化水平的要求越来越高，建筑电气自动化控制技术将会发挥越来越重要的作用。

浅析建筑电气施工技术及控制要点分析建筑电气工程是建筑物的重要组成部分，同时也是关系到日常使用安全、舒适性的关键环节。

因此，在建筑电气施工过程中，需要严格把控技术要点和控制要点。

下面从三个方面进行浅析。

一、技术要点1、布线要合理布线应按照国家相关标准进行，避免电器过载、跑电、供电不足等问题。

同时还要注意布线的位置和轮廓，以免影响建筑物美观及影响日常使用。

2、设备配线口应保持干燥建筑电气工程中，电线电缆在运行时可能会因为人为原因受到损伤，这时设备配线口的干燥和防滴是极其重要的。

因为湿气会直接影响电气设备的性能，可能造成电器事故。

3、防局部漏电检修建筑电气设备及设施经常会因使用多年，老化、高温、高压等原因，导致局部漏电甚至故障。

因此，开关、插座等设备要定时检修。

如发现局部漏电和损坏的设备，应及时更换。

二、控制要点1、严禁私拉乱接电源在建筑电气工程中，私拉乱接电源严重危害电气安全。

因此严禁私拉电线连接电源，电器需符合相关标准，接线要正确、牢固。

2、电器设置正确在安装电器时，应设置不同功能的电器开关，同时应该遵循不同用电环境合理配置不同容量的开关插座，切勿一心贪便宜，选购劣质电器。

3、保持用电负荷平衡在建筑物的日常用电中，要注意用电负荷的平衡。

如果负荷严重不平衡会引起设备烧坏，甚至可能引发火灾。

三、安全要点1、设置安全警告标志应在电气设施周围设置明显的安全警告标志牌，提醒使用者注意安全。

这样可以有效降低非专业人员误触电器的可能。

2、保持电气设备周围环境清洁卫生在建筑电气工程中，应保持电气设备周围的环境干燥、清洁，避免积尘、油污减缓散热，造成设备过热，引发事故。

3、严格执行电气安全操作规程在施工过程中，应严格遵守电气安全操作规程，不得随意接触电器，防止因为操作不当造成人员伤害。

综上所述，建筑电气施工技术及控制要点分析，需要在施工过程中严格把控技术要点和控制要点，保证建筑电气工程的施工质量。

同时也要注意安全要点，保障施工过程中人员的安全。

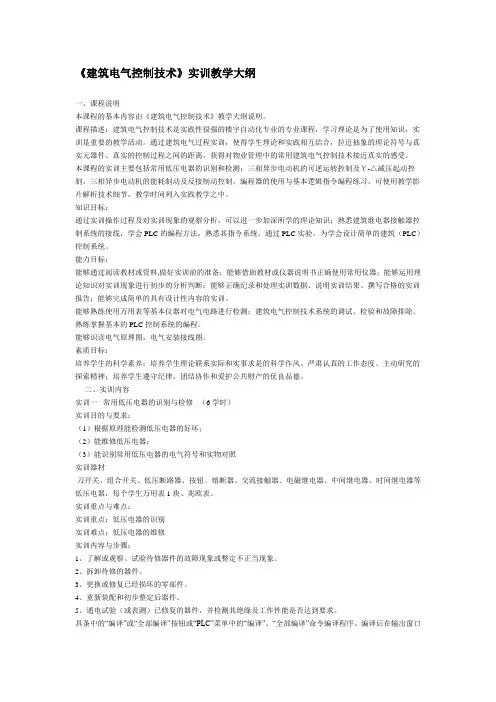

《建筑电气控制技术》实训教学大纲一、课程说明本课程的基本内容由《建筑电气控制技术》教学大纲说明。

课程描述：建筑电气控制技术是实践性很强的楼宇自动化专业的专业课程，学习理论是为了使用知识，实训是重要的教学活动。

通过建筑电气过程实训，使得学生理论和实践相互结合，拉近抽象的理论符号与真实元器件、真实的控制过程之间的距离，获得对物业管理中的常用建筑电气控制技术接近真实的感受。

本课程的实训主要包括常用低压电器的识别和检测；三相异步电动机的可逆运转控制及Ｙ-△减压起动控制，三相异步电动机的能耗制动及反接制动控制，编程器的使用与基本逻辑指令编程练习，可使用教学影片解析技术细节，教学时间列入实践教学之中。

知识目标：通过实训操作过程及对实训现象的观察分析，可以进一步加深所学的理论知识；熟悉建筑继电器接触器控制系统的接线，学会PLC的编程方法，熟悉其指令系统。

通过PLC实验，为学会设计简单的建筑（PLC）控制系统。

能力目标：能够通过阅读教材或资料,做好实训前的准备；能够借助教材或仪器说明书正确使用常用仪器；能够运用理论知识对实训现象进行初步的分析判断；能够正确纪录和处理实训数据、说明实训结果、撰写合格的实训报告；能够完成简单的具有设计性内容的实训。

能够熟练使用万用表等基本仪器对电气电路进行检测；建筑电气控制技术系统的调试、检验和故障排除。

熟练掌握基本的PLC控制系统的编程。

能够识读电气原理图，电气安装接线图。

素质目标：培养学生的科学素养；培养学生理论联系实际和实事求是的科学作风、严肃认真的工作态度、主动研究的探索精神；培养学生遵守纪律、团结协作和爱护公共财产的优良品德。

二、实训内容实训一常用低压电器的识别与检修（6学时）实训目的与要求：（1）根据原理能检测低压电器的好坏；（2）能维修低压电器；（3）能识别常用低压电器的电气符号和实物对照实训器材刀开关、组合开关、低压断路器、按钮、熔断器、交流接触器、电磁继电器、中间继电器、时间继电器等低压电器，每个学生万用表1块、兆欧表。

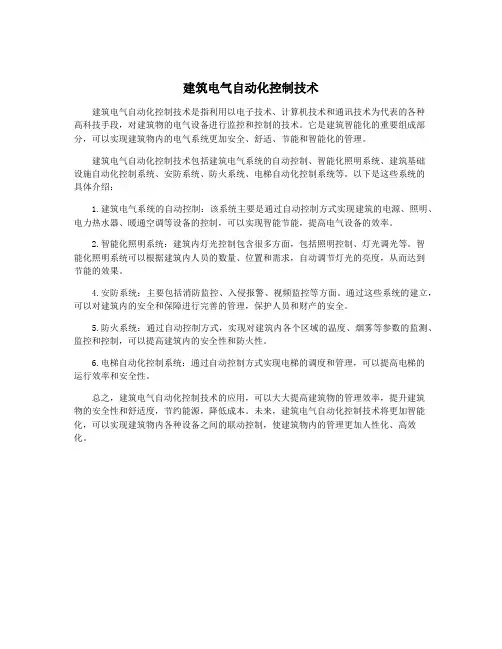

建筑电气自动化控制技术
建筑电气自动化控制技术是指利用以电子技术、计算机技术和通讯技术为代表的各种
高科技手段，对建筑物的电气设备进行监控和控制的技术。

它是建筑智能化的重要组成部分，可以实现建筑物内的电气系统更加安全、舒适、节能和智能化的管理。

建筑电气自动化控制技术包括建筑电气系统的自动控制、智能化照明系统、建筑基础
设施自动化控制系统、安防系统、防火系统、电梯自动化控制系统等。

以下是这些系统的
具体介绍：
1.建筑电气系统的自动控制：该系统主要是通过自动控制方式实现建筑的电源、照明、电力热水器、暖通空调等设备的控制，可以实现智能节能，提高电气设备的效率。

2.智能化照明系统：建筑内灯光控制包含很多方面，包括照明控制、灯光调光等。

智
能化照明系统可以根据建筑内人员的数量、位置和需求，自动调节灯光的亮度，从而达到
节能的效果。

4.安防系统：主要包括消防监控、入侵报警、视频监控等方面。

通过这些系统的建立，可以对建筑内的安全和保障进行完善的管理，保护人员和财产的安全。

5.防火系统：通过自动控制方式，实现对建筑内各个区域的温度、烟雾等参数的监测、监控和控制，可以提高建筑内的安全性和防火性。

6.电梯自动化控制系统：通过自动控制方式实现电梯的调度和管理，可以提高电梯的
运行效率和安全性。

总之，建筑电气自动化控制技术的应用，可以大大提高建筑物的管理效率，提升建筑
物的安全性和舒适度，节约能源，降低成本。

未来，建筑电气自动化控制技术将更加智能化，可以实现建筑物内各种设备之间的联动控制，使建筑物内的管理更加人性化、高效
化。

第1页，共6页第2页，共6页《建筑电气控制技术》卷1答案一、判断题（每小题1分，共10分，正确打“√”，错误打“×”）（√）1.主触头额定电流在20 A 以上的交流接触器，一般都配有专门的灭弧 装置。

（√）2.不能将线圈额定电压为220V 的交流接触器接到380V 的电源上。

（√）3.热继电器是利用电流的热效应来推动动作机构，使触头系统闭合或断开的保护电器。

（√）4.中间继电器触头数目多，并且没有主、辅触头之分。

（√）5.速度继电器是用来反映转速变化的继电器。

（√）6.熔断器熔体的额定电流是指长时间通过熔体而不熔断的最大电流值。

（√）7.电气原理图设计中，应尽量减少电源的种类。

（×）8.异步电动机直接起动时的起动电流为额定电流的4~7倍，所以电路中配置的熔断器的额定电流也应按电动机额定电流的4~7倍来选择。

（×）9.在正反转电路中，用复合按钮能够保证实现可靠联锁。

（×）10.电动机采用制动措施的目的是平稳停车。

二、填空题（每空1分，共20分）1.电磁机构主要由吸引线圈和铁心两部分组成。

2.闸刀开关一般应垂直安装于控制板上，不能横装或倒装 。

接线时，进出线不能反接，否则在更换熔丝时会发生触电事故。

3.低压断路器闭合后经一定时间自行分断，则故障原因是 过电流脱扣器长延时整定值不对、热元件或半导体延时电路元件变化，处理的方法是重新调整。

4.电气控制原理图一般分为电源电路、主电路、控制电路、信号电路及 照明电路。

5.三相异步电动机常用的电气制动方法有能耗制动和反接制动。

6.插入式振动器又称内部振动器，主要由电动机、软轴和振动棒组成。

7.室内消火栓系统是由水枪、水带、消火栓及消防管道等组成。

8.电气控制线路的设计常用两种方法：一是经验设计法，二是逻辑设计法。

三、选择题（每小题 2 分，共 20分）1.接触器的型号为CJ10-160，其额定电流是 B 。

教案
由此可见，电力拖动系统由控制系统、电动机、传动机构三部分组成。

图1－29 万能转换开关外形图
万能转换开关结构图
万能转换开关文字符号为“QS”，的图形符号见图
主令控制器的外形图
主令控制器一般由触点系统、凸轮、定位机构、转轴、面板、接线柱及其支承件等组成。

图1-42中间继电器的外形图
（四）DX－11型信号继电器
信号继电器用来指示保护装置的动作，信号继电器动作后，一方面有机械掉牌指示，从外壳的指示窗可看见红色标志（掉牌前是白色的）
的接点闭合接通灯光和声响信号回路，以引起值班人员注意。

时间继电器的图形符号如图1－47所示。

图1-55速度继电器的外形。

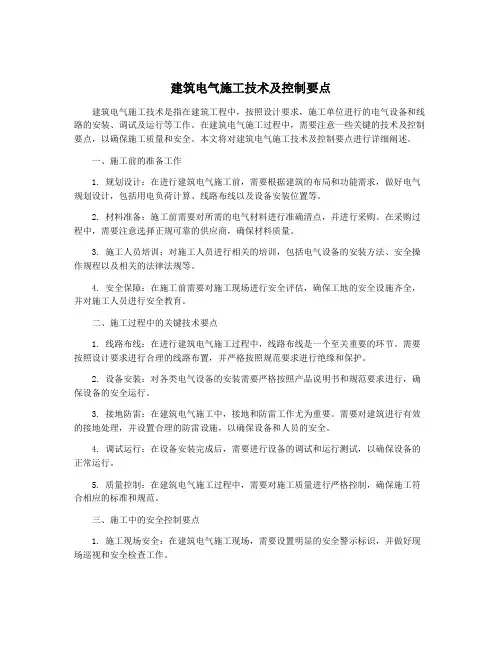

建筑电气施工技术及控制要点建筑电气施工技术是指在建筑工程中，按照设计要求，施工单位进行的电气设备和线路的安装、调试及运行等工作。

在建筑电气施工过程中，需要注意一些关键的技术及控制要点，以确保施工质量和安全。

本文将对建筑电气施工技术及控制要点进行详细阐述。

一、施工前的准备工作1. 规划设计：在进行建筑电气施工前，需要根据建筑的布局和功能需求，做好电气规划设计，包括用电负荷计算、线路布线以及设备安装位置等。

2. 材料准备：施工前需要对所需的电气材料进行准确清点，并进行采购。

在采购过程中，需要注意选择正规可靠的供应商，确保材料质量。

3. 施工人员培训：对施工人员进行相关的培训，包括电气设备的安装方法、安全操作规程以及相关的法律法规等。

4. 安全保障：在施工前需要对施工现场进行安全评估，确保工地的安全设施齐全，并对施工人员进行安全教育。

二、施工过程中的关键技术要点1. 线路布线：在进行建筑电气施工过程中，线路布线是一个至关重要的环节。

需要按照设计要求进行合理的线路布置，并严格按照规范要求进行绝缘和保护。

2. 设备安装：对各类电气设备的安装需要严格按照产品说明书和规范要求进行，确保设备的安全运行。

3. 接地防雷：在建筑电气施工中，接地和防雷工作尤为重要。

需要对建筑进行有效的接地处理，并设置合理的防雷设施，以确保设备和人员的安全。

4. 调试运行：在设备安装完成后，需要进行设备的调试和运行测试，以确保设备的正常运行。

5. 质量控制：在建筑电气施工过程中，需要对施工质量进行严格控制，确保施工符合相应的标准和规范。

三、施工中的安全控制要点1. 施工现场安全：在建筑电气施工现场，需要设置明显的安全警示标识，并做好现场巡视和安全检查工作。

2. 用电安全：在施工现场需要合理布置临时用电设施，并严格按照规范进行用电操作，确保用电安全。

四、施工后的验收和运行管理1. 施工验收：建筑电气施工完成后，需要进行专业的验收工作，确保施工质量符合设计要求，并取得相应的验收合格证书。

建筑电气控制技术建筑电气控制技术在现代建筑中起着重要的作用。

它不仅提供了对建筑物电力系统的控制和管理，还能够保证建筑物的安全运行和提高能源利用效率。

在本文中，我们将探讨建筑电气控制技术的一些重要方面。

首先，建筑电气控制技术在建筑物的舒适性方面起着关键作用。

通过控制照明、空调和供电系统，我们能够为建筑物的居住者提供舒适的环境。

例如，当建筑物内部温度过高时，电气控制系统可以及时启动空调系统，调节室内温度。

同时，照明系统的控制也能够根据建筑物内部光线的变化调整亮度，提供适合工作和生活的环境。

其次，建筑电气控制技术在建筑物的安全方面扮演着重要的角色。

通过监测电力系统的电流、电压和频率等参数，我们可以及时检测到潜在的电路故障和火灾风险。

当出现异常情况时，电气控制系统可以自动切断电源，以保护建筑物和居住者的安全。

此外，建筑电气控制技术还能够实现对建筑物各个区域的视频监控，提供对室内外安全的全面管控。

另外，建筑电气控制技术与能源管理息息相关。

在追求可持续发展和节能减排的背景下，建筑电气控制技术能够帮助我们更好地管理能源消耗。

通过智能控制系统，我们可以实现对建筑物内部设备的能源消耗进行精确监测和管理。

例如，电气控制系统可以根据建筑物内部的人员流动情况智能调整照明设备的使用时间和亮度，避免能源浪费。

此外，电气控制技术还能够与可再生能源系统相结合，实现对太阳能和风能等能源的收集和利用，提高能源利用效率。

随着科技的不断发展，建筑电气控制技术也在不断创新和进步。

例如，近年来，物联网技术的兴起使得建筑电气控制系统能够与其他设备和系统进行连接和交互。

通过互联网技术，我们可以通过手机或电脑远程监控和控制建筑物内部的电气设备和系统，实现智能化的远程管理。

这不仅提高了建筑物的运行效率和安全性，还为用户带来了更便捷的使用体验。

总而言之，建筑电气控制技术是现代建筑中不可或缺的一部分。

它不仅提供了对建筑物电力系统的控制和管理，还能够保证建筑物的舒适性、安全性和能源利用效率。

A 、导线绑扎B 、放线断线C 、导线并头绝缘D 、线路检查A 、配电箱安装B 、电机干燥C 、控制设备安装D 、送电前的检查A 、接地干线施工→接地体施工→引下线敷设→均压环施工B 、接地干线施工→引下线敷设→接闪带施工→均压环施工C 、接地干线施工→均压环施工→引下线敷设→接闪带施工D、接地干线施工→引下线敷设→均压环施工→接闪带施工A、小于0.1ΩB、小于1ΩC、大于0.1ΩD、大于1ΩA、母线槽的金属外壳等外露可导电部分应与保护导体可靠连接B、每段母线槽的金属外壳间应连接可靠C、母线槽与保护导体可靠连接不应少于1处D、分支母线槽的金属外壳末端与保护导体可靠连接A、测绝缘电阻值B、接地电阻检查C、分接单元接地触头检查D、接线相序检查A、建筑钢结构构件上熔焊支架B、水平安装的支架间距宜为1.5～3.0mC、垂直安装的支架间距不应大于2.5mD、采用金属吊架固定时，圆钢直径不得小于6mmA、10倍B、12倍C、15倍D、20倍A、金属梯架不少于2处与保护导体可靠连接B、金属梯架的起始端和终点端均可靠地接地C、非镀锌金属梯架之间连接两端跨接保护连接导体D、金属梯架连接板固定不少于2个防松螺栓【本题 1 分，建议 1 分钟内完成本题】A、可弯曲金属导管B、镀锌钢导管C、非镀锌钢导管D、金属柔性导管A、钢导管的壁厚应大于2mmB、导管的管口不应敞口垂直向上C、导管中部设置防水弯D、导管的管口在穿入绝缘导线、电缆后应做密封处理A、变配电室B、成套配电柜C、室外电气D、电气动力E、照明配电箱A、电动执行机构B、成套配电柜C、变压器D、柴油发电机组E、EPS设备3、下列防雷接地的分项工程，属于接闪器的有（　）。

A、接闪杆B、接闪带C、均压环D、接地体E、引下线A、母线槽支架安装应牢固、无明显扭曲B、采用非金属吊架固定时，应设有防晃支架C、室内照明母线槽的圆钢吊架直径不得小于8mmD、每层不得少于2个支架E、在母线槽的连接处不应有固定点A、配电母线槽水平度偏差不宜大于1.5‰B、照明母线槽水平偏差全长不应大于10mmC、照明母线槽垂直偏差全长不应大于10mmD、母线应与外壳同心，允许偏差应为±5mmE、母线槽直线敷设长度超过50m设置伸缩节。

浅析建筑电气施工技术及控制要点分析电气施工是建筑工程中必不可少的一环，负责安装和维护电力系统。

为确保建筑物的安全运行和节约能源，电气施工在其中扮演着至关重要的角色。

本文将探讨电气施工的技术和要点，提出建筑电气施工的控制措施。

一、电气施工技术1. 电缆敷设技术电缆敷设的质量和规范性是保证电气系统正常运行和升级的前提。

敷设时需注意研究布线图，确定好电缆的走向和长度，避免剪切电缆和损伤电缆的情况发生。

此外，对于特殊情况，如地下作业和高空作业，施工人员需要严格遵守安全规定，确保人员和电缆的安全。

2. 照明系统的安装在建筑中，照明是消耗能耗最高的设备，安装好的照明系统将使建筑光线充足，光线平均，给人以舒适的感受。

在照明系统的安装中，应充分了解建筑的结构和设计，合理设计照明位置，充分考虑到建筑的高度和建筑物内的光线强度，并进行相应的亮度和照度测试。

空调系统是建筑物智能化的必要设备，在安装过程中需要考虑许多问题，如散热要求、排水和灰尘的处理方法等。

空调系统组成部分繁多，一般包括压缩机、蒸发器、冷凝器等部分，需根据布局、要求定制，确保设备在实际运行中效率高，舒适度高，维修保养费用低。

二、电气施工的控制要点1. 紧密合作电气施工涉及到许多不同的工程技术，如配电系统、安全接地、照明和监控系统等，需要由集成的团队努力合作来保证电气系统的安全和可靠性。

2. 持续进步现代科技不断进步，电气施工领域也不例外。

随着建筑智能化的不断推进，电气施工技术将在不断的变革和迭代中不断进步。

3. 安全监督电气施工是一项复杂而又危险的工作。

在施工期间，严格遵循国家相关安全规定，对现场作业人员进行必要的安全培训，对施工院进行相应的影响评估、防范措施，有效减少相关安全事故发生。

结论：电气施工技术及其控制要点是现代建筑中必须考虑的重要环节。

在电气施工过程中，应注意安全问题，合理规划电缆及设备位置，掌握相关知识技能，及时维修检查，确保建筑物的安全稳定运行。
