建筑电气控制技术

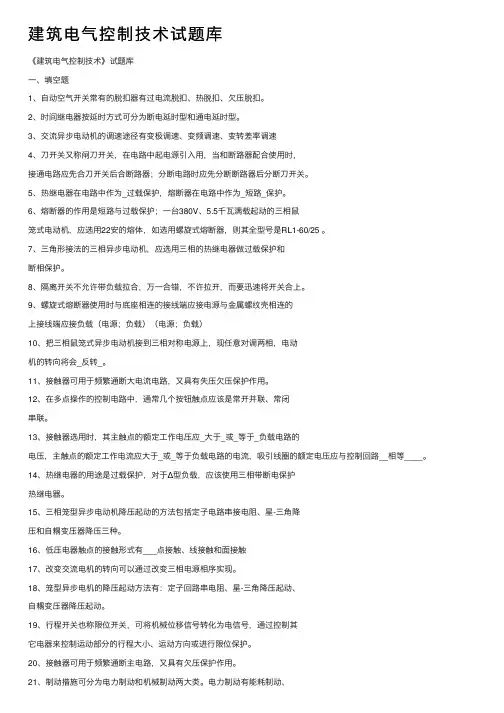

建筑电⽓控制技术试题库《建筑电⽓控制技术》试题库⼀、填空题1、⾃动空⽓开关常有的脱扣器有过电流脱扣、热脱扣、⽋压脱扣。

2、时间继电器按延时⽅式可分为断电延时型和通电延时型。

3、交流异步电动机的调速途径有变极调速、变频调速、变转差率调速4、⼑开关⼜称闸⼑开关，在电路中起电源引⼊⽤，当和断路器配合使⽤时，接通电路应先合⼑开关后合断路器；分断电路时应先分断断路器后分断⼑开关。

5、热继电器在电路中作为_过载保护，熔断器在电路中作为_短路_保护。

6、熔断器的作⽤是短路与过载保护；⼀台380V、5.5千⽡满载起动的三相⿏笼式电动机，应选⽤22安的熔体，如选⽤螺旋式熔断器，则其全型号是RL1-60/25 。

7、三⾓形接法的三相异步电动机，应选⽤三相的热继电器做过载保护和断相保护。

8、隔离开关不允许带负载拉合，万⼀合错，不许拉开，⽽要迅速将开关合上。

9、螺旋式熔断器使⽤时与底座相连的接线端应接电源与⾦属螺纹壳相连的上接线端应接负载（电源；负载）（电源；负载）10、把三相⿏笼式异步电动机接到三相对称电源上，现任意对调两相，电动机的转向将会_反转_。

11、接触器可⽤于频繁通断⼤电流电路，⼜具有失压⽋压保护作⽤。

12、在多点操作的控制电路中，通常⼏个按钮触点应该是常开并联、常闭串联。

13、接触器选⽤时，其主触点的额定⼯作电压应_⼤于_或_等于_负载电路的电压，主触点的额定⼯作电流应⼤于_或_等于负载电路的电流，吸引线圈的额定电压应与控制回路__相等____。

14、热继电器的⽤途是过载保护，对于Δ型负载，应该使⽤三相带断电保护热继电器。

15、三相笼型异步电动机降压起动的⽅法包括定⼦电路串接电阻、星-三⾓降压和⾃耦变压器降压三种。

16、低压电器触点的接触形式有___点接触、线接触和⾯接触17、改变交流电机的转向可以通过改变三相电源相序实现。

18、笼型异步电机的降压起动⽅法有：定⼦回路串电阻、星-三⾓降压起动、⾃耦变压器降压起动。

建筑电气工程的质量控制建筑电气工程是指在建筑项目中，负责设计、安装、调试和运行建筑物电气设备的一项工程。

在建筑电气工程中，质量控制是非常重要的一项工作，它对于确保建筑电气设备的正常运行、安全可靠起着至关重要的作用。

本文将从质量控制的角度探讨建筑电气工程中的一些关键要点。

首先，设计阶段是建筑电气工程质量控制的起点。

在设计阶段，设计师需要根据建筑的需求和电气系统的特点，制定合理的设计方案。

设计方案要充分考虑电气设备的选型、布置、回路规划等方面的问题，确保设计的合理性和可靠性。

此外，设计方案还要符合相关的法律法规和标准要求，确保电气设备的安全可靠和节能环保。

其次，安装和调试阶段是建筑电气工程质量控制的关键环节。

在安装和调试阶段，施工人员要按照设计方案的要求进行电气设备的安装和调试。

安装要按照规范进行，保证电气设备的接线牢固可靠，设备安装位置合理。

调试过程中，要仔细检查电气回路是否接通正常，电气设备是否运行正常，保证各项功能正常。

此外，还要进行电气设备的安全保护装置的调试，确保设备运行过程中的安全性。

再次，运行和维护阶段是建筑电气工程质量控制的持续过程。

在建筑电气设备投入使用后，要进行定期的运行和维护。

定期检查设备的绝缘性能、接地装置、电缆线路等，确保设备的运行安全可靠。

同时，还要进行定期的设备保养，包括清洁设备、检查设备的损坏情况等。

在维护过程中，如发现设备存在故障或者异常情况，要及时采取修理和更换措施，以保证设备的正常运行。

除了以上三个方面，建筑电气工程质量控制还需要注重一些细节。

例如，现场施工过程中要严格按照施工规范进行，确保施工质量；使用电缆线路时要注意线路的敷设方式，避免线路的受力过大；安装电气设备时要注意设备周围的环境，避免设备受到湿气、腐蚀物等的侵蚀；设备选型要严格按照设计要求进行，确保设备的质量和可靠性等。

总之，建筑电气工程的质量控制是确保建筑电气设备正常运行、安全可靠的重要环节。

设计、安装、调试、运行和维护是质量控制的重要阶段，需要严格把控每个环节的质量。

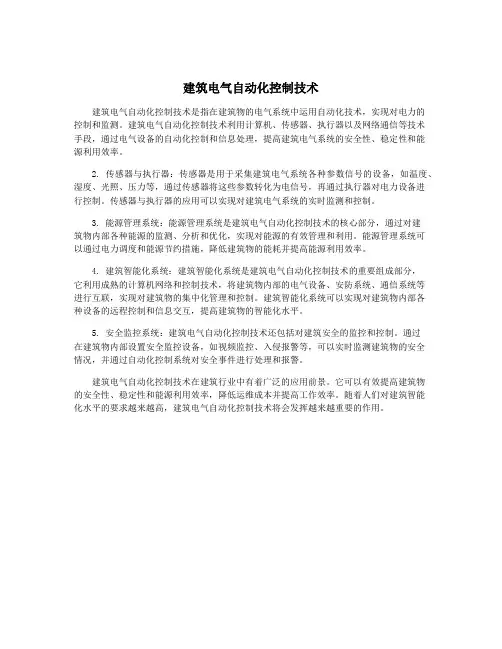

建筑电气自动化控制技术建筑电气自动化控制技术是指在建筑物的电气系统中运用自动化技术，实现对电力的控制和监测。

建筑电气自动化控制技术利用计算机、传感器、执行器以及网络通信等技术手段，通过电气设备的自动化控制和信息处理，提高建筑电气系统的安全性、稳定性和能源利用效率。

2. 传感器与执行器：传感器是用于采集建筑电气系统各种参数信号的设备，如温度、湿度、光照、压力等，通过传感器将这些参数转化为电信号，再通过执行器对电力设备进行控制。

传感器与执行器的应用可以实现对建筑电气系统的实时监测和控制。

3. 能源管理系统：能源管理系统是建筑电气自动化控制技术的核心部分，通过对建筑物内部各种能源的监测、分析和优化，实现对能源的有效管理和利用。

能源管理系统可以通过电力调度和能源节约措施，降低建筑物的能耗并提高能源利用效率。

4. 建筑智能化系统：建筑智能化系统是建筑电气自动化控制技术的重要组成部分，它利用成熟的计算机网络和控制技术，将建筑物内部的电气设备、安防系统、通信系统等进行互联，实现对建筑物的集中化管理和控制。

建筑智能化系统可以实现对建筑物内部各种设备的远程控制和信息交互，提高建筑物的智能化水平。

5. 安全监控系统：建筑电气自动化控制技术还包括对建筑安全的监控和控制。

通过在建筑物内部设置安全监控设备，如视频监控、入侵报警等，可以实时监测建筑物的安全情况，并通过自动化控制系统对安全事件进行处理和报警。

建筑电气自动化控制技术在建筑行业中有着广泛的应用前景。

它可以有效提高建筑物的安全性、稳定性和能源利用效率，降低运维成本并提高工作效率。

随着人们对建筑智能化水平的要求越来越高，建筑电气自动化控制技术将会发挥越来越重要的作用。

浅析建筑电气施工技术及控制要点分析建筑电气工程是建筑物的重要组成部分，同时也是关系到日常使用安全、舒适性的关键环节。

因此，在建筑电气施工过程中，需要严格把控技术要点和控制要点。

下面从三个方面进行浅析。

一、技术要点1、布线要合理布线应按照国家相关标准进行，避免电器过载、跑电、供电不足等问题。

同时还要注意布线的位置和轮廓，以免影响建筑物美观及影响日常使用。

2、设备配线口应保持干燥建筑电气工程中，电线电缆在运行时可能会因为人为原因受到损伤，这时设备配线口的干燥和防滴是极其重要的。

因为湿气会直接影响电气设备的性能，可能造成电器事故。

3、防局部漏电检修建筑电气设备及设施经常会因使用多年，老化、高温、高压等原因，导致局部漏电甚至故障。

因此，开关、插座等设备要定时检修。

如发现局部漏电和损坏的设备，应及时更换。

二、控制要点1、严禁私拉乱接电源在建筑电气工程中，私拉乱接电源严重危害电气安全。

因此严禁私拉电线连接电源，电器需符合相关标准，接线要正确、牢固。

2、电器设置正确在安装电器时，应设置不同功能的电器开关，同时应该遵循不同用电环境合理配置不同容量的开关插座，切勿一心贪便宜，选购劣质电器。

3、保持用电负荷平衡在建筑物的日常用电中，要注意用电负荷的平衡。

如果负荷严重不平衡会引起设备烧坏，甚至可能引发火灾。

三、安全要点1、设置安全警告标志应在电气设施周围设置明显的安全警告标志牌，提醒使用者注意安全。

这样可以有效降低非专业人员误触电器的可能。

2、保持电气设备周围环境清洁卫生在建筑电气工程中，应保持电气设备周围的环境干燥、清洁，避免积尘、油污减缓散热，造成设备过热，引发事故。

3、严格执行电气安全操作规程在施工过程中，应严格遵守电气安全操作规程，不得随意接触电器，防止因为操作不当造成人员伤害。

综上所述，建筑电气施工技术及控制要点分析，需要在施工过程中严格把控技术要点和控制要点，保证建筑电气工程的施工质量。

同时也要注意安全要点，保障施工过程中人员的安全。

建筑电气控制技术课程设计一、课程概述本课程旨在介绍建筑电气控制技术的原理、方法和应用，涵盖电气安装、馈电、照明、通风、空调、给排水等方面的设计、选用、控制及维护等内容。

学生将获得有关建筑电气控制技术的实用知识和技能。

二、课程目标1.掌握电气安装、馈电、照明、通风、空调、给排水系统的基本概念和工作原理；2.掌握建筑电气控制系统的基本组成、设计方法和应用技巧；3.能够独立完成建筑电气控制系统的设计和调试；4.培养学生分析、解决建筑电气控制问题的能力；5.提高学生综合应用和团队协作能力。

三、课程内容1. 建筑电气控制系统设计基础1.1 电气基础知识•电流、电压、功率、电阻等基本概念的介绍；•电路图的画法和常用电路元件的特点；•交流电和直流电的特点和应用。

1.2 建筑电气控制系统的基本概念•电气系统的组成和调试流程；•系统的分类和应用范围；•电气系统的安全操作规程。

2. 建筑电气控制系统设计2.1 馈电系统设计•馈电系统的功能和分类；•馈电系统的设计和应用技巧；•馈电系统的调试技巧和方法。

2.2 照明系统设计•照明系统的功能和分类；•照明系统的设计和应用技巧；•照明系统的调试技巧和方法。

2.3 通风系统设计•通风系统的功能和分类；•通风系统的设计和应用技巧；•通风系统的调试技巧和方法。

2.4 空调系统设计•空调系统的功能和分类；•空调系统的设计和应用技巧；•空调系统的调试技巧和方法。

2.5 给排水系统设计•给排水系统的功能和分类；•给排水系统的设计和应用技巧；•给排水系统的调试技巧和方法。

3. 建筑电气控制系统应用案例分析3.1 办公楼建筑电气控制系统设计•进行电气系统选型和设计，包括馈电、照明、通风、空调、给排水等；•设计电控系统结构，包括集中式控制、分散式控制等；•建立协调流程，对系统进行联调和调试。

3.2 海洋世界馆建筑电气控制系统设计•进行电气系统选型和设计，包括馈电、照明、通风、空调、给排水等；•设计电控系统结构，包括集中式控制、访客自控、PLC控制等；•建立协调流程，对系统进行联调和调试。

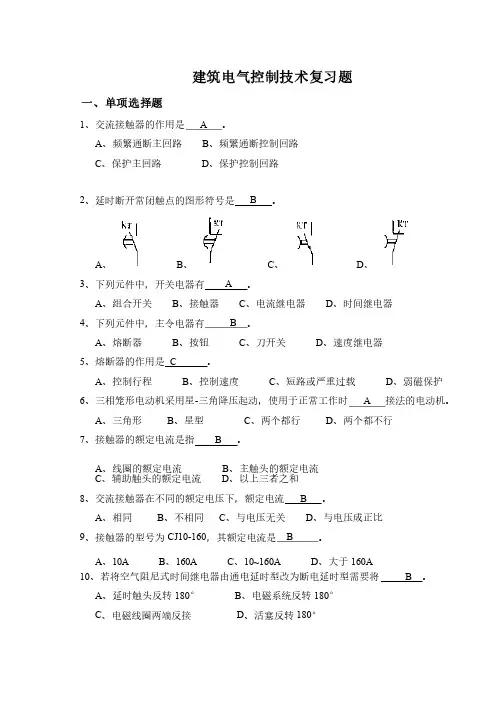

建筑电气控制技术复习题一、单项选择题1、交流接触器的作用是、交流接触器的作用是 A 。

A、频繁通断主回路、频繁通断控制回路、频繁通断主回路 B、频繁通断控制回路C、保护主回路、保护主回路 D、保护控制回路、保护控制回路2、延时断开常闭触点的图形符号是、延时断开常闭触点的图形符号是 B 。

A、B、C、D、3、下列元件中，开关电器有、下列元件中，开关电器有 A 。

A、组合开关、电流继电器 D、时间继电器、时间继电器、接触器 C、电流继电器、组合开关 B、接触器4、下列元件中，主令电器有、下列元件中，主令电器有 B 。

A、熔断器、速度继电器、刀开关 D、速度继电器、熔断器 B、按钮、按钮 C、刀开关5、熔断器的作用是、熔断器的作用是 C 。

A、控制行程、弱磁保护、短路或严重过载 D、弱磁保护、控制行程 B、控制速度、控制速度 C、短路或严重过载6、三相笼形电动机采用星-三角降压起动，使用于正常工作时接法的电动机。

三角降压起动，使用于正常工作时 A 接法的电动机。

A、三角形、两个都不行、两个都行 D、两个都不行、三角形 B、星型、星型 C、两个都行7、接触器的额定电流是指、接触器的额定电流是指 B 。

A、线圈的额定电流、线圈的额定电流 B、主触头的额定电流、主触头的额定电流C、辅助触头的额定电流、以上三者之和、辅助触头的额定电流 D、以上三者之和8、交流接触器在不同的额定电压下，额定电流、交流接触器在不同的额定电压下，额定电流 B 。

A、相同、与电压无关 D、与电压成正比、与电压成正比、不相同 C、与电压无关、相同 B、不相同9、接触器的型号为CJ10-160，其额定电流是，其额定电流是 B 。

A、10A B、160A C、10~160A D、大于160A 10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将B 。

A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接、电磁线圈两端反接 D、活塞反转180°11、星型—三角形减压电路中，星型接法起动电压为三角形接法电压的 A 。

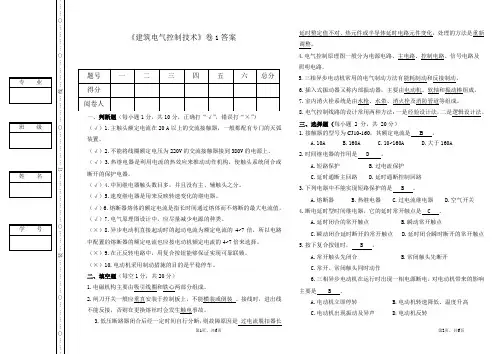

第1页，共6页第2页，共6页《建筑电气控制技术》卷1答案一、判断题（每小题1分，共10分，正确打“√”，错误打“×”）（√）1.主触头额定电流在20 A 以上的交流接触器，一般都配有专门的灭弧 装置。

（√）2.不能将线圈额定电压为220V 的交流接触器接到380V 的电源上。

（√）3.热继电器是利用电流的热效应来推动动作机构，使触头系统闭合或断开的保护电器。

（√）4.中间继电器触头数目多，并且没有主、辅触头之分。

（√）5.速度继电器是用来反映转速变化的继电器。

（√）6.熔断器熔体的额定电流是指长时间通过熔体而不熔断的最大电流值。

（√）7.电气原理图设计中，应尽量减少电源的种类。

（×）8.异步电动机直接起动时的起动电流为额定电流的4~7倍，所以电路中配置的熔断器的额定电流也应按电动机额定电流的4~7倍来选择。

（×）9.在正反转电路中，用复合按钮能够保证实现可靠联锁。

（×）10.电动机采用制动措施的目的是平稳停车。

二、填空题（每空1分，共20分）1.电磁机构主要由吸引线圈和铁心两部分组成。

2.闸刀开关一般应垂直安装于控制板上，不能横装或倒装 。

接线时，进出线不能反接，否则在更换熔丝时会发生触电事故。

3.低压断路器闭合后经一定时间自行分断，则故障原因是 过电流脱扣器长延时整定值不对、热元件或半导体延时电路元件变化，处理的方法是重新调整。

4.电气控制原理图一般分为电源电路、主电路、控制电路、信号电路及 照明电路。

5.三相异步电动机常用的电气制动方法有能耗制动和反接制动。

6.插入式振动器又称内部振动器，主要由电动机、软轴和振动棒组成。

7.室内消火栓系统是由水枪、水带、消火栓及消防管道等组成。

8.电气控制线路的设计常用两种方法：一是经验设计法，二是逻辑设计法。

三、选择题（每小题 2 分，共 20分）1.接触器的型号为CJ10-160，其额定电流是 B 。

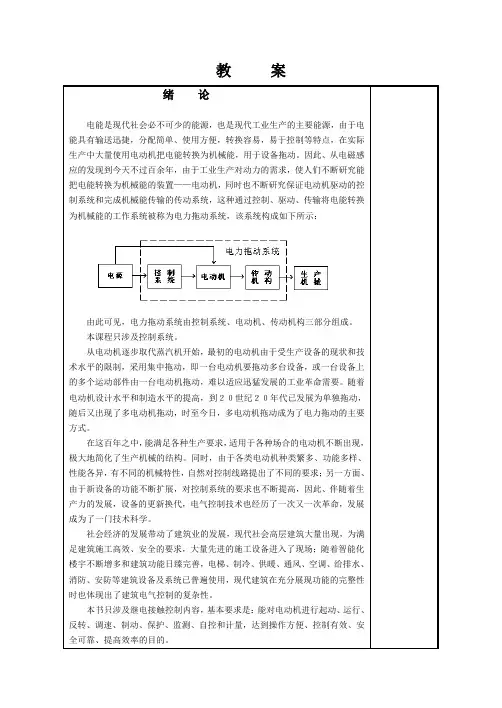

教案
由此可见，电力拖动系统由控制系统、电动机、传动机构三部分组成。

图1－29 万能转换开关外形图
万能转换开关结构图
万能转换开关文字符号为“QS”，的图形符号见图
主令控制器的外形图
主令控制器一般由触点系统、凸轮、定位机构、转轴、面板、接线柱及其支承件等组成。

图1-42中间继电器的外形图
（四）DX－11型信号继电器
信号继电器用来指示保护装置的动作，信号继电器动作后，一方面有机械掉牌指示，从外壳的指示窗可看见红色标志（掉牌前是白色的）
的接点闭合接通灯光和声响信号回路，以引起值班人员注意。

时间继电器的图形符号如图1－47所示。

图1-55速度继电器的外形。

建筑电气施工技术及控制要点建筑电气施工技术是指在建筑工程中，按照设计要求，施工单位进行的电气设备和线路的安装、调试及运行等工作。

在建筑电气施工过程中，需要注意一些关键的技术及控制要点，以确保施工质量和安全。

本文将对建筑电气施工技术及控制要点进行详细阐述。

一、施工前的准备工作1. 规划设计：在进行建筑电气施工前，需要根据建筑的布局和功能需求，做好电气规划设计，包括用电负荷计算、线路布线以及设备安装位置等。

2. 材料准备：施工前需要对所需的电气材料进行准确清点，并进行采购。

在采购过程中，需要注意选择正规可靠的供应商，确保材料质量。

3. 施工人员培训：对施工人员进行相关的培训，包括电气设备的安装方法、安全操作规程以及相关的法律法规等。

4. 安全保障：在施工前需要对施工现场进行安全评估，确保工地的安全设施齐全，并对施工人员进行安全教育。

二、施工过程中的关键技术要点1. 线路布线：在进行建筑电气施工过程中，线路布线是一个至关重要的环节。

需要按照设计要求进行合理的线路布置，并严格按照规范要求进行绝缘和保护。

2. 设备安装：对各类电气设备的安装需要严格按照产品说明书和规范要求进行，确保设备的安全运行。

3. 接地防雷：在建筑电气施工中，接地和防雷工作尤为重要。

需要对建筑进行有效的接地处理，并设置合理的防雷设施，以确保设备和人员的安全。

4. 调试运行：在设备安装完成后，需要进行设备的调试和运行测试，以确保设备的正常运行。

5. 质量控制：在建筑电气施工过程中，需要对施工质量进行严格控制，确保施工符合相应的标准和规范。

三、施工中的安全控制要点1. 施工现场安全：在建筑电气施工现场，需要设置明显的安全警示标识，并做好现场巡视和安全检查工作。

2. 用电安全：在施工现场需要合理布置临时用电设施，并严格按照规范进行用电操作，确保用电安全。

四、施工后的验收和运行管理1. 施工验收：建筑电气施工完成后，需要进行专业的验收工作，确保施工质量符合设计要求，并取得相应的验收合格证书。

建筑电气控制技术建筑电气控制技术在现代建筑中起着重要的作用。

它不仅提供了对建筑物电力系统的控制和管理，还能够保证建筑物的安全运行和提高能源利用效率。

在本文中，我们将探讨建筑电气控制技术的一些重要方面。

首先，建筑电气控制技术在建筑物的舒适性方面起着关键作用。

通过控制照明、空调和供电系统，我们能够为建筑物的居住者提供舒适的环境。

例如，当建筑物内部温度过高时，电气控制系统可以及时启动空调系统，调节室内温度。

同时，照明系统的控制也能够根据建筑物内部光线的变化调整亮度，提供适合工作和生活的环境。

其次，建筑电气控制技术在建筑物的安全方面扮演着重要的角色。

通过监测电力系统的电流、电压和频率等参数，我们可以及时检测到潜在的电路故障和火灾风险。

当出现异常情况时，电气控制系统可以自动切断电源，以保护建筑物和居住者的安全。

此外，建筑电气控制技术还能够实现对建筑物各个区域的视频监控，提供对室内外安全的全面管控。

另外，建筑电气控制技术与能源管理息息相关。

在追求可持续发展和节能减排的背景下，建筑电气控制技术能够帮助我们更好地管理能源消耗。

通过智能控制系统，我们可以实现对建筑物内部设备的能源消耗进行精确监测和管理。

例如，电气控制系统可以根据建筑物内部的人员流动情况智能调整照明设备的使用时间和亮度，避免能源浪费。

此外，电气控制技术还能够与可再生能源系统相结合，实现对太阳能和风能等能源的收集和利用，提高能源利用效率。

随着科技的不断发展，建筑电气控制技术也在不断创新和进步。

例如，近年来，物联网技术的兴起使得建筑电气控制系统能够与其他设备和系统进行连接和交互。

通过互联网技术，我们可以通过手机或电脑远程监控和控制建筑物内部的电气设备和系统，实现智能化的远程管理。

这不仅提高了建筑物的运行效率和安全性，还为用户带来了更便捷的使用体验。

总而言之，建筑电气控制技术是现代建筑中不可或缺的一部分。

它不仅提供了对建筑物电力系统的控制和管理，还能够保证建筑物的舒适性、安全性和能源利用效率。

浅析建筑电气施工技术及控制要点分析电气施工是建筑工程中必不可少的一环，负责安装和维护电力系统。

为确保建筑物的安全运行和节约能源，电气施工在其中扮演着至关重要的角色。

本文将探讨电气施工的技术和要点，提出建筑电气施工的控制措施。

一、电气施工技术1. 电缆敷设技术电缆敷设的质量和规范性是保证电气系统正常运行和升级的前提。

敷设时需注意研究布线图，确定好电缆的走向和长度，避免剪切电缆和损伤电缆的情况发生。

此外，对于特殊情况，如地下作业和高空作业，施工人员需要严格遵守安全规定，确保人员和电缆的安全。

2. 照明系统的安装在建筑中，照明是消耗能耗最高的设备，安装好的照明系统将使建筑光线充足，光线平均，给人以舒适的感受。

在照明系统的安装中，应充分了解建筑的结构和设计，合理设计照明位置，充分考虑到建筑的高度和建筑物内的光线强度，并进行相应的亮度和照度测试。

空调系统是建筑物智能化的必要设备，在安装过程中需要考虑许多问题，如散热要求、排水和灰尘的处理方法等。

空调系统组成部分繁多，一般包括压缩机、蒸发器、冷凝器等部分，需根据布局、要求定制，确保设备在实际运行中效率高，舒适度高，维修保养费用低。

二、电气施工的控制要点1. 紧密合作电气施工涉及到许多不同的工程技术，如配电系统、安全接地、照明和监控系统等，需要由集成的团队努力合作来保证电气系统的安全和可靠性。

2. 持续进步现代科技不断进步，电气施工领域也不例外。

随着建筑智能化的不断推进，电气施工技术将在不断的变革和迭代中不断进步。

3. 安全监督电气施工是一项复杂而又危险的工作。

在施工期间，严格遵循国家相关安全规定，对现场作业人员进行必要的安全培训，对施工院进行相应的影响评估、防范措施，有效减少相关安全事故发生。

结论：电气施工技术及其控制要点是现代建筑中必须考虑的重要环节。

在电气施工过程中，应注意安全问题，合理规划电缆及设备位置，掌握相关知识技能，及时维修检查，确保建筑物的安全稳定运行。

建筑电气控制技术顾菊平答案对于电气控制技术顾菊平这个知识点大家是否了解呢？下面由小明为大家整理了一些相关的知识点，希望对大家有所帮助。

判断低压配电系统中的继电器是否能正常动作的方法是()。

A.使用电葫芦作辅助电源 B.用铁丝作绝缘物 C.用电烙铁作保护接地 D.使用带有金属开关的小灯泡作电源开关 D.使用金属棒作导线做保护接地 D.使用绝缘棒作绝缘检测器 E.使用带有金属片的插头作电流开关。

在电气控制技术中的电气设备一般由电源来控制。

下列情况之一，属于基本配置和一般配置()。

A.配电装置的供电方式为直接供电()。

B.配电装置的保护方式为“断开”或“继电器断开”。

A.采用不带金属开关的插头 B.用手拉电闸或停电时拉出接线盒 C.用熔断器直接供电 D.停电后拉出接线盒 E.按要求设置故障自动恢复装置 E。

-1.某变电站采用的变压器，按设备功能划分，可分为()型变压器。

【答案】 D 【解析】在建筑物内，变压器分固定式两种。

固定式变压器是指将负载固定的位置，在无负载时直接动作。

其工作原理是:(1)由于变压器无机械功，所以一般可将负载固定的位置上，不需要另外的绕组，结构简单。

(2)由于电动机以转速方式运转，所以采用固定式变压器。

(3)由于电动机具有转动方向的自旋性，所以一般还可设置有自旋式的变压器，如具有自旋式起动功能的变压器、无变压器。

(4)由于电动机需要有自保护功能，所以一般不采用自旋式变压器，而应采用固定式变压器。

(5)为了防止由于变压器的过载或过流而导致设备损坏和降低能耗，一般均采用固定式变压器。

【解析】本题考查的是电气控制技术。

2.当采用两种及以上的配电装置时，配电装置的供电方式为直接供电()或继电器断开。

A.低压配电装置为直接供电（包括直接供电和继电器断开两种方式);B.低压配电装置的保护方式为一般配置；C.两种及以上的配电装置必须同时具备基本配置和一般配置。

选择无功补偿装置的依据()。

A下列设备应为一般配置 C其他应为基本配置的不超过()对无功功率因数小于0.9的负荷可以使用()对无功功率因数大于0.9的负荷也可以使用（〕1对1电源不允许使用()对无功功率因数小于0.9的工业、农业、建筑等用电负荷应采用电力直接供电方式;) B不允许采用非电力直接输配电方式。
