750风机典型故障处理手册
- 格式:doc
- 大小:1.30 MB
- 文档页数:17

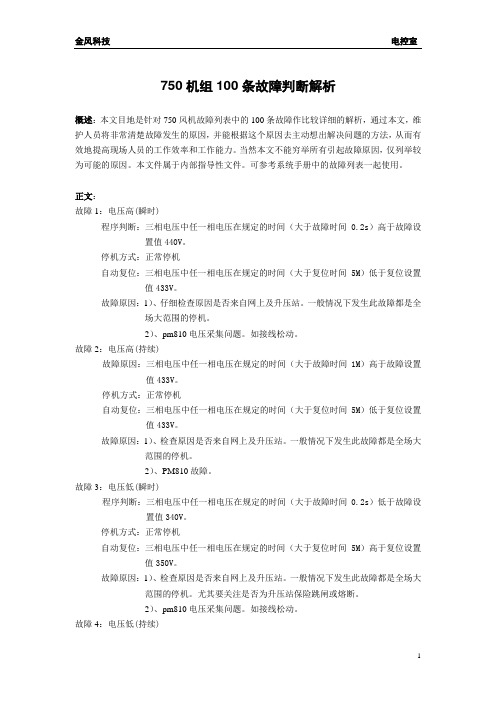

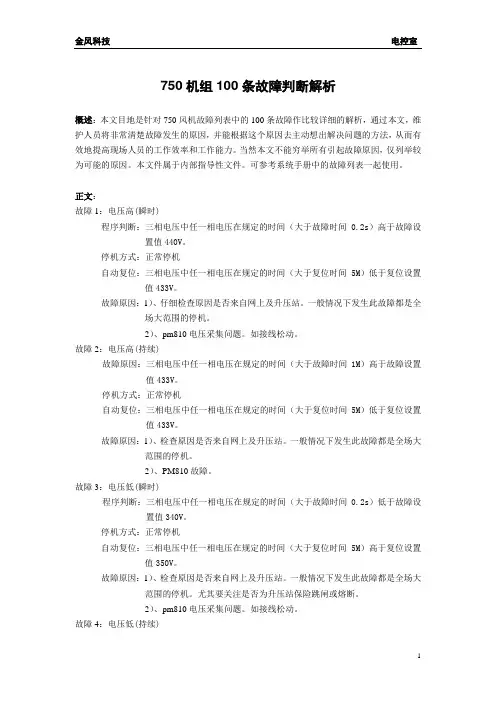

750机组100条故障判断解析概述:本文目地是针对750风机故障列表中的100条故障作比较详细的解析,通过本文,维护人员将非常清楚故障发生的原因,并能根据这个原因去主动想出解决问题的方法,从而有效地提高现场人员的工作效率和工作能力。
当然本文不能穷举所有引起故障原因,仅列举较为可能的原因。
本文件属于内部指导性文件。
可参考系统手册中的故障列表一起使用。
正文:故障1:电压高(瞬时)程序判断:三相电压中任一相电压在规定的时间(大于故障时间0.2s)高于故障设置值440V。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M)低于复位设置值433V。
故障原因:1)、仔细检查原因是否来自网上及升压站。
一般情况下发生此故障都是全场大范围的停机。
2)、pm810电压采集问题。
如接线松动。
故障2:电压高(持续)故障原因:三相电压中任一相电压在规定的时间(大于故障时间1M)高于故障设置值433V。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M)低于复位设置值433V。
故障原因:1)、检查原因是否来自网上及升压站。
一般情况下发生此故障都是全场大范围的停机。
2)、PM810故障。
故障3:电压低(瞬时)程序判断:三相电压中任一相电压在规定的时间(大于故障时间0.2s)低于故障设置值340V。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M)高于复位设置值350V。
故障原因:1)、检查原因是否来自网上及升压站。
一般情况下发生此故障都是全场大范围的停机。
尤其要关注是否为升压站保险跳闸或熔断。
2)、pm810电压采集问题。
如接线松动。
故障4:电压低(持续)程序判断:三相电压中任一相电压在规定的时间(大于故障时间0.2s )低于故障设置值340V 。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M )高于复位设置值350V 。
750机组主要零部件常见问题及处理方法编制:校核:审核:批准:新疆金风科技股份有限公司目录一、齿轮箱常见问题及处理方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒1二、发电机常见问题及处理方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒3三、润滑系统常见问题及处理方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒6四、液压系统常见问题及处理方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒7五、高速闸常见问题及处理方法﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒8一、齿轮箱常见故障及处理方法附录1 齿轮箱质量问题反馈单该表样用于统计、记录齿轮箱各类故障以便于总结、分析1、客服、总装及相关人员在填写时,注意故障描述应包括故障部位、现象、数据;2、现场解决的故障,由现场人员反馈故障原因,处理措施,以便于分析、确定预防措施;3、返厂维修的齿轮箱,由驻厂人员记录反馈拆检、维修情况,以确定故障原因,制定预防措施,并要求厂方形成书面报告;4、重大故障返厂处理时,金风相关技术人员必须参加处理解决过程,分析原因,并协同厂方就故障分析、解决方案、预防措施形成书面报告。
二、电机常见问题及处理方法附录2 发电机质量问题反馈单三、润滑系统常见问题及处理方法日常维护检查1、检查电机以及其他电器接头是否松动及时紧固。
2、检查系统管路接头是否存在泄漏胶管是否有老化现象,如有渗漏调整并紧固管路接头或更换密封件,及时更换老化的液压软管。
3、检查电机-泵运转是否有异常噪音。
4、过滤器是否堵塞,如堵塞请更换。
5、检查压力继电器设置值是否正确以及当前压力值是否正常。
四、液压系统常见问题及处理方法日常维护检查1、检查接线盒、电机接线端子是否松动及时紧固。
2、检查液压油位。
及时加注液压油。
3、检查液压管路接头是否存在渗漏,液压胶管是否有老化现象。
调整紧固渗漏的管路接头及时更换老化的液压软管。
4、检查系统压力,叶尖回路压力是否正常,是否在要求范围内。
风机运行中常见故障及处理措施分析风机是一种常见的工业设备,广泛应用于化工、建筑、矿山等领域。
在风机运行过程中,常常会出现一些故障,影响设备的正常运行。
本文将针对风机运行中常见的故障进行分析,并提出相应的处理措施,以帮助读者更好地了解风机设备的运行情况,并及时解决常见故障,保障设备的正常运转。
1. 叶轮受损叶轮是风机的关键部件,负责产生风力。
在风机运行中,叶轮受损是比较常见的故障之一。
叶轮的损坏可能是由于长时间使用导致磨损、受到外部冲击或者材料质量问题等因素所造成的。
处理措施:一旦发现叶轮受损,应立即停止使用风机,并对叶轮进行更换或修复。
定期对叶轮进行检查和维护,以延长叶轮的使用寿命。
2. 风机噪音过大风机运行时出现异常噪音,可能是由于叶轮不平衡、轴承磨损、电机故障等原因所引起的。
处理措施:首先需排除外部杂音的干扰,确认噪音是否来自风机本身。
然后对风机进行逐一检查,发现问题及时进行维修或更换有问题的零部件。
定期对风机进行维护保养,减少噪音产生的可能性。
3. 电机发热风机的电机在长时间运行后会发生发热现象,造成设备损坏的风险。
处理措施:检查电机的通风系统是否正常,通风不良是导致电机发热的主要原因之一。
在使用过程中要注意电机的负载情况,避免超负荷运行。
当发现电机发热时,应及时停机进行散热,排除故障点并及时维修。
4. 风机效率下降风机长时间运行或者受到外部环境影响,可能会导致风机效率下降,影响设备的正常运行。
处理措施:定期对风机进行检修,清洗叶片和进气口,及时更换滤网,保证风机的通风效果。
注意避免风机过载运行,降低风机的负荷,有助于提高风机的工作效率。
处理措施:首先排除外部因素对风机振动的影响,然后检查风机本身的问题。
如发现叶轮不平衡,可采取平衡处理措施;如底座不牢固,可加固风机底座。
定期对风机进行动平衡调整,是减小振动的有效手段。

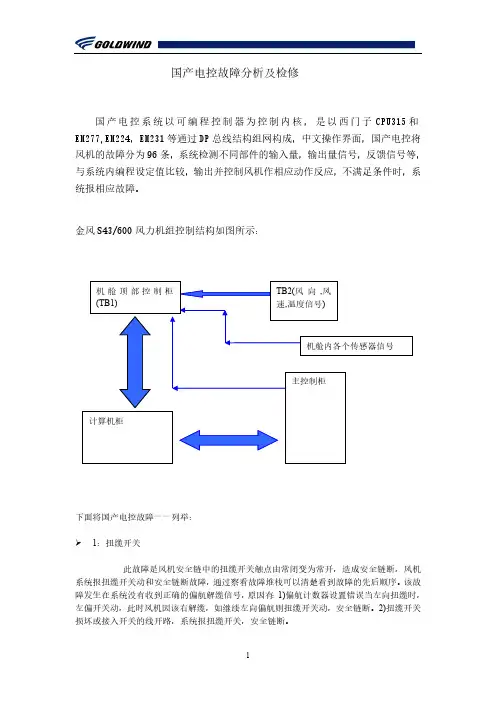

国产电控故障分析及检修国产电控系统以可编程控制器为控制内核,是以西门子CPU315和EM277,EM224,EM231等通过DP总线结构组网构成,中文操作界面,国产电控将风机的故障分为96条,系统检测不同部件的输入量,输出量信号,反馈信号等,与系统内编程设定值比较,输出并控制风机作相应动作反应,不满足条件时,系统报相应故障。
金风S43/600风力机组控制结构如图所示:下面将国产电控故障一一列举:1:扭缆开关此故障是风机安全链中的扭缆开关触点由常闭变为常开,造成安全链断,风机系统报扭缆开关动和安全链断故障,通过察看故障堆栈可以清楚看到故障的先后顺序。
该故障发生在系统没有收到正确的偏航解缆信号,原因有:1)偏航计数器设置错误当左向扭缆时,左偏开关动,此时风机因该右解缆,如继续左向偏航则扭缆开关动,安全链断。
2)扭缆开关损坏或接入开关的线开路,系统报扭缆开关,安全链断。
如图:故障处理方法:上风机检查是否真的扭缆,如扭缆开关拉动,检查偏航计数器各触点的位置及设置,重新调整并手动偏航解缆。
如无扭缆;则全面检查扭缆开关及偏航计数器的情况。
安全链重新上电,检查是否报扭缆开关动故障。
2:叶轮过速开关风机报此故障有电控和液压两方面的原因,当风机的叶轮转速超过计算机设定的上限值时,即在大电机状态叶轮转速超过30rpm时报叶轮过速。
另外风机在运行过程中,当叶轮转速达到一定程度时,叶尖油路压力达到压力开关(11.3)的整定值,(11.3)的整定值为100bar,(11.3)为叶尖压力高开关。
压力开关动作,风机执行紧急刹车,同时报告“叶轮过速”故障。
如果上述两种方法均未执行动作的情况下,离心力作用使叶尖压力达到防爆膜破裂压力,防爆膜被冲破,通过防爆膜执行叶轮过速保护。
即防爆膜是最后一道屏障。
冲破防爆膜,叶尖油路压力释放,叶尖甩出,风机执行正常停机,同时报“叶尖压力低”故障如图:叶轮转速发电机转速故障处理方法:首先因查看运行记录在报叶轮轮速故障时,风机是否遇到强阵风,如对应有大风记录此时电网不足以将电机转速拖住,导致叶轮叶轮转速增高,这种情况可以使风机正常使用。

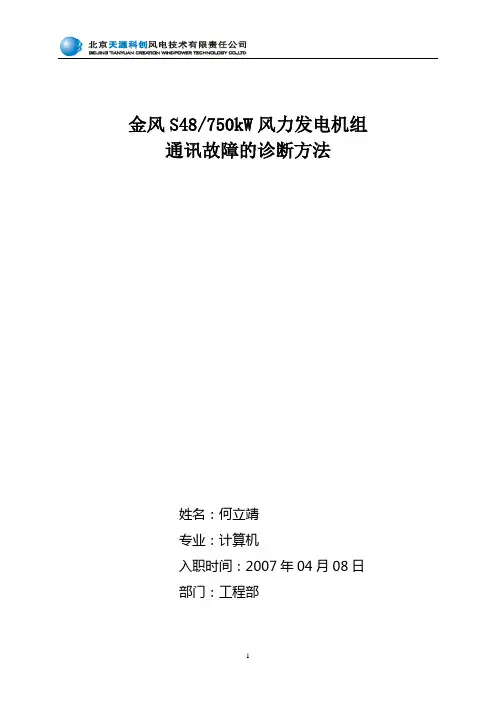

金风S48/750kW风力发电机组通讯故障的诊断方法姓名:何立靖专业:计算机入职时间:2007年04月08日部门:工程部摘要金风S48/750kW风力发电机组电控系统类故障在风机故障中较为常见,文章对电控系统类故障进行了分类,并根据分类介绍了不同类别的故障处理思路。
此外,文中也介绍了电控系统类故障在处理时存在的问题及解决办法,希望有助于提高读者的故障处理思路。
关键词:电控系统故障归类诊断目录一、电控类故障基本归类........................................................................................... 错误!未定义书签。
二、电控类故障的诊断方法 (4)1、准备工作 (4)2、诊断思路 (5)三、电控类故障处理存在的问题 (6)四、结束语 (6)附图 (7)参考文献 (8)金风S48/750kW风力发电机组电控类故障的诊断方法引言:自从我入职以来,先后接受了公司入职培训、辉腾锡勒和吉林白城等现场培训。
在现场培训期间,我发现公司许多员工特别是新入职员工电工基础比较薄弱,对电控类故障有些迷惑,甚至有时会有“老虎吃天无从下口”的感觉,针对此种现象,结合我近年风电场故障处理经验,写一点心得给大家分享。
一、电控类故障基本归类由于电控系统类故障的故障原理、保护对象等不尽相同,因此根据不同的标准可以分很多类,但在这里仅把金风S48/750kW风力发电机组的电控类故障根据其相似性归为以下五类:1.电网故障类该类故障主要包括电压、电流、频率功率等相关故障,例如:电压高、频率低、三相电流不平衡等故障。
2.传感器故障类该类故障主要包括风速仪、风向仪、转速传感器、压力传感器、PT100等相关故障,例如:风向仪损坏、叶轮过速、齿轮油温高、系统压力低等故障。
3.反馈故障类该类故障主要包括各类接触器、继电器、位置信号等相关动作故障,例如:发电机反馈丢失等故障。

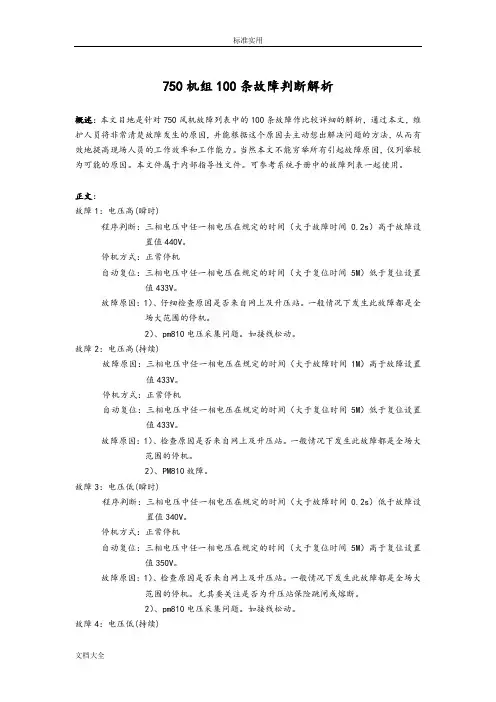

750机组100条故障判断解析概述:本文目地是针对750风机故障列表中的100条故障作比较详细的解析,通过本文,维护人员将非常清楚故障发生的原因,并能根据这个原因去主动想出解决问题的方法,从而有效地提高现场人员的工作效率和工作能力。
当然本文不能穷举所有引起故障原因,仅列举较为可能的原因。
本文件属于内部指导性文件。
可参考系统手册中的故障列表一起使用。
正文:故障1:电压高(瞬时)程序判断:三相电压中任一相电压在规定的时间(大于故障时间0.2s)高于故障设置值440V。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M)低于复位设置值433V。
故障原因:1)、仔细检查原因是否来自网上及升压站。
一般情况下发生此故障都是全场大范围的停机。
2)、pm810电压采集问题。
如接线松动。
故障2:电压高(持续)故障原因:三相电压中任一相电压在规定的时间(大于故障时间1M)高于故障设置值433V。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M)低于复位设置值433V。
故障原因:1)、检查原因是否来自网上及升压站。
一般情况下发生此故障都是全场大范围的停机。
2)、PM810故障。
故障3:电压低(瞬时)程序判断:三相电压中任一相电压在规定的时间(大于故障时间0.2s)低于故障设置值340V。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M)高于复位设置值350V。
故障原因:1)、检查原因是否来自网上及升压站。
一般情况下发生此故障都是全场大范围的停机。
尤其要关注是否为升压站保险跳闸或熔断。
2)、pm810电压采集问题。
如接线松动。
故障4:电压低(持续)程序判断:三相电压中任一相电压在规定的时间(大于故障时间0.2s )低于故障设置值340V 。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M )高于复位设置值350V 。
风机常见故障的原因及处理方法
1、风机震动过大原因:转子失去平衡; 基础不牢固; 调节阀门关的过小产生飞动现象; 轴承损坏。
处理方法:更换或修复坏的零件后重做动、静平衡校正; 坚固地脚螺栓; 更换轴承体; 调节阀门的开度。
2、风量、风压不足原因:电压不足,转速低; 管道损失较大; 风机选型失误。
处理方法:调节电压; 改造管道,堵塞漏损,更换密封件; 重新选型。
3、轴承温升过高原因:润滑脂过多或过少; 润滑剂内有杂质;
转子不平衡; 轴承负载过大; 油站冷却水量不足。
处理方法:调节机油油脂用量; 润滑剂内有杂质; 转子不平衡; 轴承负载过大; 油站冷却水量不足。
处理方法:调节机油油脂用量; 清洗油箱,更换润滑剂和过滤器,更换机油; 更换或修复损坏零件后,重做平衡; 检查水道,调节水量。
4、电机超负荷原因:电压低; 风量大; 功率损耗大; 主轴反转。
处理方法:适当关小进风口,减少管道漏风,启动时关闭阀门纠正主轴转向。
5、漏油原因:油箱密封件损坏。
处理方法:修复或更换密封。
第1页共1页。
故障处理方法:5、故障名称:频率低2、PM810 1、MP810本身故障,可更换。
2、PM810接线松动,需要紧固接线。
3、电网干扰电网及升压站动作产生激磁涌流了干扰。
6、故障名称:频率高故障现象故障点处理方法1、上级升压站一般情况下发生此故障都是全场大范围的停机。
系统频率在0.2s高低于51.5Hz。
2、PM810 1、MP810本身故障,可更换。
2、PM810接线松动,需要紧固接线。
3、电网干扰电网及升压站动作产生激磁涌流了干扰。
7、故障名称:三相电流不平衡故障现象故障点处理方法1、PM810 1、紧固电流互感器进入PM810的接线机组在并网后报该故障,观察PM810显示屏幕上单项电流为零。
PM810下:红、黑、绿、黑、黄、黑就是电流互感器的进线,进线松动引起故障发生。
2、2个大接触器内部2、检查触头,更换触头损坏触头发生故障引起故障,所以需要将接触器拆开后检查两侧的触头。
3、发电机3、检查发电机主要连接线缆以上是发电机上下2侧的电缆接头,这里需要着重检查其连接的严密性,接头松动引起故障发生。
4、电容问题4、测试电容后确定无功补偿电容工作是否正常。
机组在并网后报该故障,观察PM810显示屏幕上单项电流小于其他项电流1、2个大接触器内部触头损坏2、发电机1、检查触头,更换2、使用摇表测定发电机内部绕组,或者确定是否为接线问题PM810无法正常工作PM810 更换PM81010、故障名称:叶轮过速1故障现象故障点处理方法机组在并网后报该故障(叶轮转速>故障设置值24RPM。
)1、软启动1、检查软启板,可控硅触发线和可控硅的好坏2、联轴器2、检查联轴器是否打滑如果联轴器出现打滑则需要更换联轴器3、传感器3、检查叶轮转速传感器及传感器与叶轮的间隙,如果间隙过大则调整传感器到叶轮的间隙在3-5mm之间,如果转速传感器故障则更换叶轮转速传感器。
4、主回路及大接触器4、检查主回路和电机接触器触点机组瞬间电压跌落或系统掉电1、发电机1、机组瞬间电压跌落。
新疆金风科技股份有限公司企业标准Q/GW-ZD7.5.1-030-2003 S48/750kW风力发电机组运行维护手册版本:A编制:王海蛟校对:审核:批准:受控状态:2003年8月2日发布 2003年12月1实施新疆金风科技股份有限公司目录1 概述 (4)1.1 系统说明 (4)1.2 技术数据 (5)1.3 叶轮 (5)1.4 齿轮箱 (5)1.5 刹车系统 (5)1.6 发电机 (6)1.7 底座 (6)1.8 偏航系统 (6)1.9 塔架 (6)1.10 重量 (6)1.11 机舱图 (7)2 安全规范 (7)2.1 安全规范概述 (7)2.2 人身安全 (7)2.2.1 上下塔架 (7)2.2.2 紧急救护 (8)2.2.3 偏航刹车和偏航驱动 (8)2.2.4 传动系统 (8)2.2.5 紧急停机键 (9)3 安全设备 (9)3.1 叶尖刹车 (9)3.2 高速轴刹车 (9)3.3 传感器 (10)3.3.1 转速 (10)3.3.2 功率 (10)3.3.3 过电流 (10)3.3.4 电网监控 (10)3.3.5 风速 (10)3.3.6 风向 (11)3.3.7 振动 (11)3.3.8 发电机温度 (11)3.3.9 齿轮箱温度 (11)3.3.10 刹车系统条件 (11)3.3.11 扭缆 (11)3.3.12 紧急停机键 (11)3.4 液压系统 (11)3.5 控制系统自检 (11)3.6 内部开关柜监控 (11)4 运行控制 (11)4.1 运行控制硬件布置 (11)4.2 控制时序 (12)4.2.1 限定值和基础数据 (12)4.2.2 启动 (12)4.2.3 发电状态 (12)4.2.4 小风情况下脱网 (12)4.2.5 因风速限制停机,重启动 (13)4.2.6 运行和停机过程的监控 (13)4.2.7 相同故障重复发生 (15)4.2.8 极限风况下系统的安全 (15)4.2.9 内部监控 (15)5 运行 (16)5.1 键盘操作 (16)5.1.1 操作功能 (17)5.1.2 使用行编辑 (18)5.2 菜单浏览 (20)5.3 登录 (20)5.4 开机和停机 (20)5.5 复位: (20)6 维护 (21)6.1 维护时间表 (22)6.2 维护项目说明 (26)6.3 润滑清单 (表 6.2) (35)6.4 螺栓紧固力矩 (表 6.3) (36)1. 概述1.1 系统说明JF48/750型风力发电机组是失速控制,平行轴,额定出力P electr. = 750 kW的并网型风力发电机组。
国产电控故障分析及检修国产电控系统以可编程控制器为控制核,是以西门子CPU315和EM277,EM224,EM231等通过DP总线结构组网构成,中文操作界面,国产电控将风机的故障分为96条,系统检测不同部件的输入量,输出量信号,反馈信号等,与系统编程设定值比较,输出并控制风机作相应动作反应,不满足条件时,系统报相应故障。
金风S43/600风力机组控制结构如图所示:下面将国产电控故障一一列举:➢1:扭缆开关此故障是风机安全链中的扭缆开关触点由常闭变为常开,造成安全链断,风机系统报扭缆开关动和安全链断故障,通过察看故障堆栈可以清楚看到故障的先后顺序。
该故障发生在系统没有收到正确的偏航解缆信号,原因有:1)偏航计数器设置错误当左向扭缆时,左偏开关动,此时风机因该右解缆,如继续左向偏航则扭缆开关动,安全链断。
2)扭缆开关损坏或接入开关的线开路,系统报扭缆开关,安全链断。
如图:故障处理方法:上风机检查是否真的扭缆,如扭缆开关拉动,检查偏航计数器各触点的位置及设置,重新调整并手动偏航解缆。
如无扭缆;则全面检查扭缆开关及偏航计数器的情况。
安全链重新上电,检查是否报扭缆开关动故障。
➢2:叶轮过速开关风机报此故障有电控和液压两方面的原因,当风机的叶轮转速超过计算机设定的上限值时,即在大电机状态叶轮转速超过30rpm时报叶轮过速。
另外风机在运行过程中,当叶轮转速达到一定程度时,叶尖油路压力达到压力开关(11.3)的整定值,(11.3)的整定值为100bar,(11.3)为叶尖压力高开关。
压力开关动作,风机执行紧急刹车,同时报告“叶轮过速”故障。
如果上述两种方法均未执行动作的情况下,离心力作用使叶尖压力达到防爆膜破裂压力,防爆膜被冲破,通过防爆膜执行叶轮过速保护。
即防爆膜是最后一道屏障。
冲破防爆膜,叶尖油路压力释放,叶尖甩出,风机执行正常停机,同时报“叶尖压力低”故障如图:叶轮转速发电机转速故障处理方法:首先因查看运行记录在报叶轮轮速故障时,风机是否遇到强阵风,如对应有大风记录此时电网不足以将电机转速拖住,导致叶轮叶轮转速增高,这种情况可以使风机正常使用。
W750风机常见故障及处理1、安全链断开【状态代码:10】故障级别:200级;故障原因及处理:1)、风机报200级错误时安全链被打断,此时检查风机200级故障,在200级故障排除的情况下手动复位风机。
2)、安全链自身连接线路断开导致安全链被打断,检查安全链线路通断【常遇到的状况:塔上、塔下紧停按钮常闭触点断开】;3)、控制柜复位按钮坏掉,按下时时间继电器K15.10得不到复位信号,此时检测复位按钮按下时常开触点是否导通。
2、小风大功率【状态代码:202】故障级别:50级;故障原因及处理:当平均风速相对平均功率来说太低超过30秒时报此故障;1)、风速仪上的三个测风风杯里边有结冰显现导致转速下降,此时应检查风速仪风杯内是否有杂物。
2)、风速仪安装松动或者主轴旋转不够灵活导致风速仪转速下降。
3)、风速仪故障,测出风速值比实际值低或者无风速值显示。
3、大风小功率【状态代码:203】故障级别:50级;故障原因及处理:当平均风速相对平均功率来说太高超过30秒时报此故障;1)、气流不稳定或者出现强阵风干扰。
2)、当风机不对风时,风机输出功率将比实际功率偏小,此时应检查风向标N极是否正对机头。
4、WP3050面板显示负功率或者单相功率故障级别:####;故障原因及处理:1)、电机或相变相序接线错误,此时需测量并调整相序。
2)、电流互感器电流采集信号线接反,此时应检查电流互感器电流采集信号线到WP3100控制器之间的接线是否有误。
【两相接反时出现负功率,一相接反时出现单相功率】3)、电压测量模块WP3090线路接反,此时应检查空开Q5.8到WP3090以及控制器WP3100之间的接线是否有误。
5、电机转速故障【状态代码:300】故障级别:200级;故障原因及处理:电机转速低于此时风轮转速期望值的25%;1)、高速轴传感器松动或者连接线松动引起测速不稳定,此时应检查传感器安装是否牢固以及接线是否有松动并加以纠正。
2)、高速轴传感器与测速挡板之间距离太大,导致测速时出现漏测的现象,此时需调整传感器与测速挡板之间的间距【约:3mm—4mm】。
750机组100条故障判断解析概述:本文目地是针对750风机故障列表中的100条故障作比较详细的解析,通过本文,维护人员将非常清楚故障发生的原因,并能根据这个原因去主动想出解决问题的方法,从而有效地提高现场人员的工作效率和工作能力。
当然本文不能穷举所有引起故障原因,仅列举较为可能的原因。
本文件属于内部指导性文件。
可参考系统手册中的故障列表一起使用。
正文:故障1:电压高(瞬时)程序判断:三相电压中任一相电压在规定的时间(大于故障时间0.2s)高于故障设置值440V。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M)低于复位设置值433V。
故障原因:1)、仔细检查原因是否来自网上及升压站。
一般情况下发生此故障都是全场大范围的停机。
2)、pm810电压采集问题。
如接线松动。
故障2:电压高(持续)故障原因:三相电压中任一相电压在规定的时间(大于故障时间1M)高于故障设置值433V。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M)低于复位设置值433V。
故障原因:1)、检查原因是否来自网上及升压站。
一般情况下发生此故障都是全场大范围的停机。
2)、PM810故障。
故障3:电压低(瞬时)程序判断:三相电压中任一相电压在规定的时间(大于故障时间0.2s)低于故障设置值340V。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M)高于复位设置值350V。
故障原因:1)、检查原因是否来自网上及升压站。
一般情况下发生此故障都是全场大范围的停机。
尤其要关注是否为升压站保险跳闸或熔断。
2)、pm810电压采集问题。
如接线松动。
故障4:电压低(持续)程序判断:三相电压中任一相电压在规定的时间(大于故障时间0.2s )低于故障设置值340V 。
停机方式:正常停机自动复位:三相电压中任一相电压在规定的时间(大于复位时间5M )高于复位设置值350V 。
