JP系列卷盘式喷灌机的介绍

卷盘式喷灌机工作原理介绍卷盘式喷灌机是一种常见的农业灌溉设备，用于在农田中灌溉作物。

本文将详细介绍卷盘式喷灌机的工作原理，包括其结构、工作原理和主要优点。

结构卷盘式喷灌机由以下几部分组成： 1. 卷盘：卷盘是喷灌机的主要结构，通常由钢铁制成。

卷盘上卷着喷灌机所需的喷灌管和输水管。

2. 喷灌管：喷灌管是连接卷盘和喷头的管道，通常由可伸缩的塑料材料制成，可以根据需要进行延伸或缩短。

3. 喷头：喷头是喷灌机的关键组件，用于将水喷洒到农田中的作物上。

根据实际需要，可以设置不同类型的喷头以满足不同种类作物的灌溉需求。

工作原理卷盘式喷灌机的工作原理非常简单，主要分为以下几个步骤： 1. 卷盘展开：当开始工作时，卷盘上的喷灌管和输水管会自动展开，准备进行喷灌工作。

2. 供水：通过主要供水管道或水泵，将水引入喷灌机的喷灌管中。

水源通常来自水井、河流或蓄水池等。

3. 喷灌：当水进入喷灌管后，喷头会自动打开，将水均匀喷洒到农田中的作物上。

喷头可以调整喷水的角度和喷水量，以适应不同的作物需求。

4. 移动：喷灌机可以沿着农田的轨道移动，确保整个农田都能获得均匀的灌溉。

优点卷盘式喷灌机具有以下几个主要优点： 1. 高效灌溉：卷盘式喷灌机使用喷头进行喷灌，可以将水均匀地喷洒到作物上，提高灌溉的效果。

2. 节水节能：通过使用喷头进行喷灌，可以减少水的浪费，并降低灌溉所需的能源消耗。

3. 自动化操作：卷盘式喷灌机具有自动展开和卷紧的功能，并且可以通过控制系统进行自动化操作。

4. 适应性强：卷盘式喷灌机可以根据不同作物和土壤的需求进行调整，以满足不同农田的灌溉要求。

应用领域卷盘式喷灌机广泛应用于农田灌溉和园林绿化等领域。

它可以用于灌溉各种作物，如小麦、水稻、玉米等。

此外，它还被广泛应用于果园、蔬菜大棚和高尔夫球场等园林景观的灌溉工作中。

维护保养为了确保卷盘式喷灌机的正常工作和延长其使用寿命，需要定期进行维护保养工作。

卷盘式喷灌机工作原理简介卷盘式喷灌机是一种用于农田灌溉的设备，它能够将水通过喷头均匀地喷洒到农田中。

它的工作原理主要包括水源供给、输水系统、卷盘系统和喷洒系统。

水源供给卷盘式喷灌机需要有稳定的水源供给，通常会使用河流、湖泊或水井等自然水源。

在开始工作之前，需要将水源与输水系统连接起来，确保有足够的水量供应。

输水系统输水系统是将来自水源的水引导到卷盘上，并通过喷头进行喷洒的关键部分。

输水系统主要由进口管道、主输送管道和支线管道组成。

1.进口管道：进口管道是将来自水源的水引入到主输送管道中的管道。

它通常具有较大的直径，以保证足够的流量。

2.主输送管道：主输送管道是将从进口管道引入的大量水分配到各个支线上的管道。

它通常被埋在地下，以防止被损坏。

3.支线管道：支线管道是将主输送管道中的水引导到卷盘上的喷头的管道。

它通常位于地面上，以便更换和维修。

卷盘系统卷盘系统是卷盘式喷灌机的核心部分，它负责将输送过来的水通过喷头均匀地喷洒到农田中。

卷盘系统主要由卷盘、卷筒、传动装置和控制装置组成。

1.卷盘：卷盘是一个圆筒形的装置，用于存放输送水源的软管。

它通常由金属材料制成，具有足够的强度和刚性。

2.卷筒：卷筒是固定在卷盘上，并用于收回和释放软管的装置。

当需要喷洒时，卷筒会释放足够长度的软管；当喷洒结束时，卷筒会自动收回软管。

3.传动装置：传动装置是将电力或液压能源转换为机械能以驱动卷筒工作的设备。

它通常由电机、减速器和链条等组成。

4.控制装置：控制装置用于控制传动装置的启停和速度调节，以实现对喷洒水量和范围的控制。

通常采用遥控或自动化控制方式。

喷洒系统喷洒系统是卷盘式喷灌机的最后一部分，它负责将水从软管通过喷头均匀地喷洒到农田中。

喷洒系统主要由喷头、喷水孔和调节装置组成。

1.喷头：喷头是将水分散成细小水滴并均匀地喷洒到农田中的装置。

它通常由塑料材料制成，具有一定的耐腐蚀性和耐磨性。

2.喷水孔：喷水孔是位于喷头上的小孔，通过它将水分散成细小水滴。

JP系列卷盘式喷灌设备性能和基本特征表本文档旨在介绍JP系列卷盘式喷灌设备的性能和基本特征。

JP系列卷盘式喷灌设备是一种用于农田喷灌的设备，具有以下的性能和特点：1. 简单易用：JP系列卷盘式喷灌设备操作简单，易于掌握和使用。

它们为农民提供了一种方便的灌溉解决方案。

简单易用：JP系列卷盘式喷灌设备操作简单，易于掌握和使用。

它们为农民提供了一种方便的灌溉解决方案。

简单易用：JP系列卷盘式喷灌设备操作简单，易于掌握和使用。

它们为农民提供了一种方便的灌溉解决方案。

2. 高效节水：JP系列卷盘式喷灌设备采用喷灌技术，可将水源均匀喷洒在农田上。

这种喷灌方法可以最大限度地减少水的浪费，提高灌溉效率。

高效节水：JP系列卷盘式喷灌设备采用喷灌技术，可将水源均匀喷洒在农田上。

这种喷灌方法可以最大限度地减少水的浪费，提高灌溉效率。

高效节水：JP系列卷盘式喷灌设备采用喷灌技术，可将水源均匀喷洒在农田上。

这种喷灌方法可以最大限度地减少水的浪费，提高灌溉效率。

3. 灵活可调：JP系列卷盘式喷灌设备具有可调节的喷洒范围和喷洒角度。

农民可以根据实际需要调整设备的工作参数，以满足各种作物的灌溉需求。

灵活可调：JP系列卷盘式喷灌设备具有可调节的喷洒范围和喷洒角度。

农民可以根据实际需要调整设备的工作参数，以满足各种作物的灌溉需求。

灵活可调：JP系列卷盘式喷灌设备具有可调节的喷洒范围和喷洒角度。

农民可以根据实际需要调整设备的工作参数，以满足各种作物的灌溉需求。

4. 耐用可靠：JP系列卷盘式喷灌设备采用高质量的材料制造，具有良好的耐用性和可靠性。

它们能够在恶劣的环境条件下正常工作，并且具有较长的使用寿命。

耐用可靠：JP系列卷盘式喷灌设备采用高质量的材料制造，具有良好的耐用性和可靠性。

它们能够在恶劣的环境条件下正常工作，并且具有较长的使用寿命。

耐用可靠：JP系列卷盘式喷灌设备采用高质量的材料制造，具有良好的耐用性和可靠性。

它们能够在恶劣的环境条件下正常工作，并且具有较长的使用寿命。

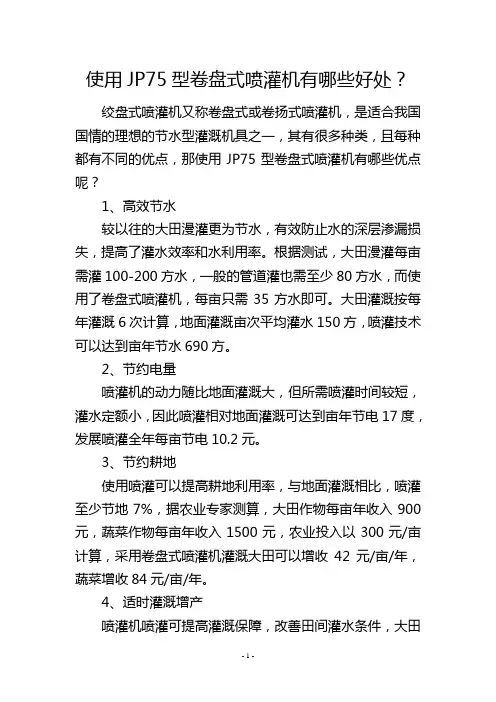

使用JP75型卷盘式喷灌机有哪些好处？
绞盘式喷灌机又称卷盘式或卷扬式喷灌机，是适合我国国情的理想的节水型灌溉机具之一，其有很多种类，且每种都有不同的优点，那使用JP75型卷盘式喷灌机有哪些优点呢？
1、高效节水
较以往的大田漫灌更为节水，有效防止水的深层渗漏损失，提高了灌水效率和水利用率。

根据测试，大田漫灌每亩需灌100-200方水，一般的管道灌也需至少80方水，而使用了卷盘式喷灌机，每亩只需35方水即可。

大田灌溉按每年灌溉6次计算，地面灌溉亩次平均灌水150方，喷灌技术可以达到亩年节水690方。

2、节约电量
喷灌机的动力随比地面灌溉大，但所需喷灌时间较短，灌水定额小，因此喷灌相对地面灌溉可达到亩年节电17度，发展喷灌全年每亩节电10.2元。

3、节约耕地
使用喷灌可以提高耕地利用率，与地面灌溉相比，喷灌至少节地7%，据农业专家测算，大田作物每亩年收入900元，蔬菜作物每亩年收入1500元，农业投入以300元/亩计算，采用卷盘式喷灌机灌溉大田可以增收42元/亩/年，蔬菜增收84元/亩/年。

4、适时灌溉增产
喷灌机喷灌可提高灌溉保障，改善田间灌水条件，大田
喷灌每年可增产10%以上，蔬菜每年每亩增产20%以上。

大大提高农民收入。

5、省工
与传统地面灌溉相比，喷灌每年每亩节省劳力两名，全年下来也省去不少劳力消耗。

卷盘式喷灌机对地形适应性较强，爬坡能力高，移动方便，符合中国农田现状。

而且卷盘式喷灌机有利于水土保持，不会破坏土壤结构，避免了水土流失，较容易形成田间小气候，防止土壤深层渗漏，有效避免土壤盐碱化。

ＪＰ系列卷盘式喷灌机性能和基本参数　65TX75TX85TX90TX65/240 62/270 65/320 75/220 65/360 75/270 75/290 75/320 85/230 75/340 75/370 75/420 85/310 90/260 90/280 90/309 85/350 85/380 85/400 90/330 90/360 90/380 100/270 A 压管直径×长度 ㎜ 65×220 65×250 65×300 75×200 65×340 75×250 75×270 75×300 85×300 75×320 75×350 75×400 85×290 90×230 90×250 90×270 85×320 85×350 85×370 90×300 90×330 90×350 90×240 B 有效喷活长度 m 240 270 320220 360 270 290 320 230 340 370 420 310 260 280 300 350 380 400 330 360 380 270 C 喷头流量 ㎡/h 13-32 13-52 13-28 13-52 13-45 13-3813-60 13-38 13-32 13-28 13-5217-65 17-52 17-50 17-48 17-65 17-63 17-56 17-72D 人机压力 Bar 55-10 55-1055-1055-10E 喷咀直径 ㎜ 14-1814-20 34-20 14-20 14-20 14-20 16-24 14-22 14-22 14-20 16-2420-24 16-24 20-26 20-26 22-28 F 重量（含水） ㎏ 1790 1890 2050 1940 2340 2320 2400 2540 2350 2720 2850 3070 2950 2770 2900 3000 3350 3550 3660 3470 3350 3700 3450 G 重量（不含水） ㎏ 1270 1300 13501330 1570 1530 1550 1600 1550 1740 1800 1930 1780 17401780 1730 2110 2200 2270 2430 2220 2280 2170H 总长度（包括喷头车） ㎜ 4750 51905400 5480 I 最大轮距下的最大长度 ㎜ 1750 2010 2010 2110 K 总高度 ㎜ 2340 2620 3050 3210 M 总长度（不含喷头车） ㎜ 3050 3490 3700 3780 I 底盘轮距 ㎜ 1590 1500-1800 1500-1800 1600-1900 N 底盘轮胎/轮轮网 7.00-9/5.00S7.00-9/5.00S28×9-15/7.00-1528×9-15/7.00-15P 地面距 ㎜ 300 300 300 300 Q 高链接点 ㎜ 460 450 500 500 T 喷头轮距㎜1300-28001300-28001300-28001300-2800型号 项目A. PE管直径×长度 G.重量（不含水） N.底盘轮距/轮网B.有效喷洒长度 H.总长度（包括喷头车） T.地面距C.喷头流量 I.最大轮距下的最大长度 P.高连接点D.入口压力 K.总高度 Q.喷头轮距E.喷嘴直径 L.总长度（不含喷头车） U.喷头车轮胎/轮网F.重量（含水） M.底盘轮距。

卷盘式喷灌机技术参数
卷盘式喷灌机的技术参数通常包括PE管直径、长度、工作压力、喷水量、射程、喷灌强度和均匀度等。

以下是一些具体的技术参数：
1. PE管直径与长度：不同型号的卷盘式喷灌机配备不同直径和长度的PE管，例如JP40/140型号使用的可能是40mm直径、125m 长的PE管。

2. 工作压力：喷灌机的工作压力一般在200-600kPa之间，这决定了喷水的力量和效率。

3. 喷水量：喷水量通常以立方米每小时计量，不同型号的机器喷水量范围可以从9立方米每小时到43立方米每小时不等。

4. 射程：射程是指喷头可以有效覆盖的最远距离，一般可以达到35-90米。

5. 喷灌强度：喷灌强度指的是单位时间内水分覆盖地表的深度，通常以毫米每小时表示。

6. 喷灌均匀度：喷灌均匀度反映了灌溉水分分布的均匀性，以百分比表示。

7. 使用寿命：整机平均使用寿命在15年以上，PE管寿命10年以上。

8. 结构组成：卷盘式喷灌机主要由底架、卷盘、PE管、水涡轮、
变速箱、速度补偿装置和喷头车组成。

9. 工作原理：利用水压驱动水涡轮旋转，通过变速箱和传动系统产生机械动能，从而驱动卷盘转动，带动输水管回卷。

在选择卷盘式喷灌机时，需要根据实际的农田面积、作物需水量以及地形特点等因素来选择合适的型号和技术参数，以确保灌溉效果和水资源的高效利用。

卷盘式喷灌机使用说明卷盘式喷灌机使用说明引言：卷盘式喷灌机是现代农业中普遍使用的灌溉设备之一。

它通过喷洒水滴或雾化水雾的方式，将水分均匀地送到农作物的根部，以满足植物的生长需求。

本文将深入探讨卷盘式喷灌机的使用方法、注意事项以及对农作物生长的影响。

一、卷盘式喷灌机的使用方法1. 准备工作：在使用卷盘式喷灌机之前，需要确保以下准备工作已经完成：- 确定喷灌机的布置位置，保证其能覆盖到要灌溉的农作物区域。

- 检查水源是否接通，并保证水源的质量符合农作物的需求。

- 检查机器的工作状况，包括喷头、水管、控制系统等。

2. 设置灌溉时间和水量：根据农作物的需求和当地的气候条件，设置合适的灌溉时间和水量。

- 农作物对水分的需求随生长阶段不同而变化，需要根据其生长状况进行调整。

- 当地的气候条件，如温度、湿度和风速等，也会影响灌溉的水量和时间。

3. 启动喷灌机：将喷灌机连接到电源，并按照设备上的说明启动机器。

- 确保机器工作正常后，逐步调整水压和喷洒角度，以确保水分均匀地分布在作物的根部。

二、卷盘式喷灌机的注意事项1. 维护设备：定期检查和维护卷盘式喷灌机，以保证其正常工作。

- 清洗喷头和水管，以防止堵塞。

- 检查水泵和控制系统的工作状态，如有异常及时修理或更换。

2. 控制水质：水质对喷灌机的正常运行和农作物的生长起着重要作用。

- 确保水源的质量，含有过多杂质和化学物质的水会对农作物造成损害。

- 如水质不符合要求，可以使用滤网或添加洁净剂等方法进行处理。

3. 灵活调整喷洒方式：根据农作物的需求和生长状态，可以灵活调整喷灌机的喷洒方式。

- 在干旱季节，可以增加喷洒时间和水量，以满足农作物对水分的需求。

- 在雨季或高湿度的环境中，可以减少喷洒时间，以避免农作物过湿导致疾病发生。

三、卷盘式喷灌机对农作物生长的影响1. 提供均匀的灌溉：卷盘式喷灌机能够将水分均匀地喷洒到农作物的根部，避免出现过湿或过旱的情况。

- 这有助于促进农作物的正常生长和发育，提高产量和品质。

卷盘式喷灌机使用说明一、引言卷盘式喷灌机是一种高效节水的农业灌溉设备，广泛应用于农田、果园、蔬菜大棚等领域。

本文旨在提供卷盘式喷灌机的使用说明，帮助用户正确操作和维护设备，保证其正常运转和延长使用寿命。

二、设备结构卷盘式喷灌机主要由卷盘、喷头、水泵、发动机等组成。

1. 卷盘：用于收放喷灌管道，通常由钢铁制成，具有较强的耐腐蚀性和承载能力。

2. 喷头：用于将水流均匀地喷洒到作物上，通常由塑料制成，具有耐磨损性和防堵塞性。

3. 水泵：用于将水从水源输送到喷头处，通常采用离心泵或柱塞泵等类型。

4. 发动机：用于驱动水泵工作，通常采用柴油发动机或汽油发动机等类型。

三、操作步骤1. 准备工作（1）检查设备是否完好无损，并清理设备表面的杂物和污垢。

（2）检查水源是否充足，水质是否符合要求，如有需要，应进行净化处理。

（3）检查油箱油量和发动机冷却液水平，如不足应及时添加。

2. 安装喷灌管道（1）将喷灌管道从卷盘上取下，并展开到需要灌溉的地方。

（2）将喷头安装在管道末端，并根据实际需要调整喷头的角度和高度。

3. 启动设备（1）打开发动机的燃油阀门，并启动发动机。

（2）打开水泵的进水阀门，并调整出水压力和流量。

4. 进行喷灌作业（1）将卷盘上的手柄转动，收回喷灌管道，直至全部收回到卷盘上。

（2）按下控制按钮，使喷头开始工作。

根据实际情况调整喷头的工作时间和频率。

5. 结束工作（1）停止发动机并关闭燃油阀门和进水阀门。

（2）将卷盘上的手柄转动，使喷灌管道全部展开到地面上。

四、维护保养1. 定期更换机油和滤清器，并清洗发动机和水泵的散热器。

2. 定期检查喷头是否堵塞或损坏，并及时更换。

3. 定期检查卷盘和喷灌管道的连接处是否松动或磨损，如有需要，应及时修理或更换。

4. 定期检查水泵和发动机的传动部件是否正常运转，并润滑传动部件。

5. 存放时应将设备清洗干净，并储存在干燥通风处，以防生锈和腐蚀。

五、注意事项1. 在使用过程中，应注意安全，避免触电、火灾等事故的发生。

1.什么是卷盘式喷灌机？卷盘式喷灌机起源于欧洲，20世纪60年代末，奥地利BAUER公司制造出欧洲第一台卷盘式喷灌机，即“雨星”喷灌机，在此之后，卷盘式喷灌机经过不断改进更新，已形成了系列化、多规格产品，目前已被认为是最理想的灌溉机械之一。

卷盘式喷灌机主要由底架、卷盘、PE管、水涡轮、变速箱、速度补偿装置和喷水行车组成。

整机的生产技术含量非常高，其关键部件水涡轮、变速箱、PE管质量的好坏及结构件的加工工艺水平直接影响到整机的使用效果和运行寿命。

卷盘式喷灌机的工作原理：把主机摆放到灌溉地块的一端；利用牵引力把缠绕在主机上的输水管以及连接在输水管上的喷水行车拖出至地块的另一端；接上水源并达到一定的工作水压，这样喷水小车通过喷枪或悬臂开始向农田进行喷水；同时，主机利用水压通过水涡轮、变速箱以及传动系统的工作产生一定的机械动能，开始转动卷盘；卷盘的转动带动输水管地块的一端向主机方向一端回卷。

这样就形成了卷盘在转动，而喷水行车在设定的速度下匀速往回行走，边行走边喷水，直至完成整个地块的灌溉，当小车行走至主机位置，主机可以将小车提升并固定在主机上，此时整个的灌溉过程完毕，切断水源，设备可以进入下一个地块进行另一次的灌溉。

2.卷盘式喷灌机的动力是什么？卷盘式喷灌机本身不需要额外的动力，它是依靠进入系统的水压力来完成所有工作的。

3.华泰保尔公司生产的卷盘式喷灌机的优势是什么？（1）华泰保尔是中国最专业的卷盘式喷灌机生产企业，全套引进BAUER公司的先进技术和质量控制体系。

（2）为保证产品的国际化品质，华泰保尔生产的“雨星”和“欧润”系列卷盘式喷灌机，其许多主重要部件，如：水涡轮、齿轮箱、回转支撑以及喷枪等，均从BAUER等国外专业生产厂家进口。

（3）卷盘、底盘及侧支承的焊接工装，以及综合测试的工装设备，由BAUER公司设计，从而保证了零部件的精确和整机性能能够调整到最佳状态。

（4）所有焊接件采用二氧化碳气体保护焊，在保证强度的同时，大大提高了劳动生产率和焊接件的外观质量。

2019年第3期引言农作物生长期间，水的供给必须得到完全满足。

灌溉设备作为农业生产中重要的装备，是获得农业丰收必不可少的有力保障。

卷盘式喷灌机是一种一体式喷灌设备，可牵引移动，机动性好，自动化程度高，操作简单，能够适用于不同形状、具有一定坡度的地块灌溉。

为了提高作物喷灌的均匀性，河北农哈哈集团设计并研发了JP90-330淋灌型卷盘式喷灌机，但是，在实际使用中，该设备却存在一些缺点：主机机体移动稳定性差，经常有倾翻趋势；低速运行工况下，水涡轮动力性不足，效率低；能耗高，需要大功率的水泵驱动现有传动系统传动结构设计复杂，环节多，效率低；外观过时，不具现代感。

本研究针对JP90-330淋灌型卷盘式喷灌机在工作中存在的问题，重新设计并研发了河北农哈哈集团设计的JP90-330淋灌型卷盘式喷灌机主机部分，以此来满足当前时代对灌溉的需要。

1JP90-330淋灌型卷盘式喷灌机结构及工作原理1.1整机机构JP90-330淋灌型卷盘式喷灌机是将多喷头淋灌桁架安装在轮式喷洒车上，由水力驱动部件驱动卷盘转动，卷绕PE 管使喷洒车边进行回收运行边进行淋灌喷洒的喷灌设备。

该设备主要由卷盘及其支架、传动机构、A 字型底架、PE 管、水涡轮驱动部件、自动速度补偿机构、自动排管导向机构及淋灌型桁架喷洒车等部件组成。

整机结构如图1所示。

1.卷盘；2.传动机构；3.A 字型底架；4.PE 管；5.水涡轮驱动部件；6.自动排管导向机构；7.淋灌型桁架式喷洒车；8.自动速度补偿及脱档机构图1JP90-330淋灌型卷盘式喷灌机结构1.1.1卷盘卷盘主要用来存放、卷绕PE 管。

水涡轮动力通过两档减速箱和链条传动到卷盘，通过卷盘卷绕回收PE 管和喷洒车。

1.1.2水涡轮驱动部件水涡轮作为卷盘式喷灌设备的核心部件，是一种主、旁两路混流式部件。

该部件通过两档减速箱驱动链轮和链条，将动力传递到卷盘。

1.1.3传动机构传动机构由连接水涡轮部件和卷盘的减速箱、齿轮和链条等组成，能够将水涡轮产生的动力准确、稳定地传送到卷盘，实现桁架式喷洒车匀速行走。

jp40 卷盘式喷灌机性能及介绍JP40、50型卷盘喷灌机JP系列轻型卷盘式喷灌机是江苏华源泵业有限公司经过多年生产卷盘式喷灌机之经验,开发出的灌溉领域新一代产品,适用于农田、体育场、高尔夫球场、足球场、草坪、草地、公园、花园及各种农作物的灌溉。

高效、节能、可靠、简单的冲击式水涡轮驱动装置,链条传动,工作压力低,结构紧凑,操作简便,灌溉面积大。

为延长使用寿命,所有结构部件采用热浸镀锌处理,设置中等灌水量一周可灌溉面积130亩左右。

JP系列轻型卷盘式喷灌机JP系列轻型卷盘式喷灌机是利用压力水的动能驱动行走的机械设备。

它主要由底盘、机架、卷盘、PE输水管、自动调速装置、安全装置、传动装置、水涡轮驱动装置、减速箱、喷车头、导向装置等组成。

其工作原理是由压力推动涡轮旋转,经减速箱带动卷盘,从而实现PE管、喷头车匀速回收,同时压力水进入PE管传送到喷头,实现喷头正常喷洒。

该机结构简单、自动化程度高、操作方便,是理想的节水型灌溉机具。

1、冲击式水涡轮装配在卷盘助流位置,驱动轴是采用不锈钢做的,轴封处用机械密封密封,转速为100-700r/min,出水量为3-20m3/h。

2、PE输水管PE管是一种高新技术产品,它的一端连在卷盘上,并经由横轴来供水,它的另一端则与喷水行车相连接。

3、减速器一种标准锥面包络圆柱蜗轮蜗杆减速器。

4、导向装置它为一左右螺纹导杆和可秱位的驱动器,它可确保PE管在自动回收时,各层均卷得很整齐。

5、调速装置它主要由PE管压辊、摆杆、球阀组成,使喷头车行走速度和降水深度保持一致。

6、安全装置它为一联动机构,每次灌溉终止时,喷头车能自动地丼升到运输位置并碰击安全碰杆,使转动装置中离合器自动脱开,卷盘停止转动。

7、制动装置新式制动装置,防止卷盘倒转,操作简单,拖放PE管更轻松。

8、喷头车它为对称轮式结构,为了能让PE管拉伸的方便,他装配有一拉出式挂钩。

9、机架由矩形管焊接而成,钢性较好。

卷盘式喷灌机使用说明一、卷盘式喷灌机概述卷盘式喷灌机是一种用于农田灌溉的设备，它通过卷盘将喷灌管道自动卷回，实现农田的自动喷灌。

本文将从安装、操作、维护等方面进行详细介绍。

二、安装1. 确定安装地点选择一个平整的空地作为卷盘式喷灌机安装地点，并确保其周围没有障碍物阻挡。

2. 安装固定支架将固定支架按照说明书的要求进行固定，确保支架稳固并能承受卷盘式喷灌机的重量。

3. 连接供水管道将卷盘式喷灌机的进水口与供水管道连接，确保连接牢固，无漏水现象。

4. 安装电源根据卷盘式喷灌机的电源要求，进行电源的连接和接地。

三、操作1. 打开电源按下电源按钮，启动卷盘式喷灌机。

2. 设置喷洒范围和喷洒时间根据需要设置卷盘式喷灌机的喷洒范围和喷洒时间。

可以通过控制面板上的按钮或旋钮进行相应的设置。

3. 开始喷洒确认设置无误后，按下开始按钮，卷盘式喷灌机将开始喷洒水源。

4. 监控喷洒情况在喷洒过程中，需要定期检查卷盘式喷灌机的工作情况，如喷洒是否均匀、喷洒范围是否符合要求等。

若有异常情况，需要及时停止喷洒并检修。

四、维护1. 定期清洗卷盘式喷灌机喷洒后会积累一定的污垢，定期清洗喷灌管道和喷头，以保证喷洒的效果。

2. 定期润滑定期给卷盘式喷灌机的关键部位进行润滑，如卷盘轴承、传动装置等，以保证设备的正常运转。

3. 注意防护卷盘式喷灌机应放置在防雨、防尘的地方，避免设备受潮、进水或被灰尘污染。

4. 定期检修建议定期对卷盘式喷灌机的各项功能和部件进行检修，如电路系统、喷头等，确保设备的正常运行。

五、注意事项1.在操作卷盘式喷灌机前，务必阅读并按照说明书要求进行操作。

2.不得将喷灌机用于其他非灌溉用途。

3.在停止使用卷盘式喷灌机时，应切断电源，并进行必要的安全防护措施，防止意外发生。

4.若在操作过程中发现异常情况，应立即停止使用并进行检修。

5.卷盘式喷灌机为高压设备，未经专业人员许可，严禁私自拆卸或改动任何部件。

六、总结卷盘式喷灌机是一种方便快捷的农田灌溉设备，通过以上的使用说明，我们可以更好地了解和操作这种设备。

SHU JIAO LIU席尚明本栏编辑节水灌溉农业机械化是依靠农业工程技术，按作物生长发育需水进行的适时适量灌溉技术，旨在提高农业用水的有效利用率及灌溉水的利用效率，改善作物生态环境，从而获得农业生产的优质、高产、高效，以保证农业的持续稳定增长。

与滴灌、微灌相比，作为节水设备的卷盘式喷灌机更经济、适应性更强、操作更方便，它具有节约用水、节约劳力、节约耕地、对土地的适应性强、提高产量等诸多优势，是节水农业的重要标志。

1主要结构和工作原理1.1主要结构JP75-300型卷盘式喷灌机主要构件包括能回转270°的转盘、机架、绞盘、特性PE 管、多功能减速箱、轴流式水涡轮、导向排管装置、自动调速装置、喷头车、配套水泵等。

JP75-300型卷盘式喷灌机主要结构见图1。

1.2工作原理JP75-300型卷盘式喷灌机采用水涡轮式动力驱动系统。

该系统操作简单经久耐用，采用大段面小压力的独特设计，即使在很小的流量下仍可达到较高的回收速度，水涡轮转速从水涡轮轴引出经一个两速段的皮带驱动装置传入到减速器中，经减速后，再经链条传动产生强大扭矩力驱动绞盘转动，从而实现PE 管的自动回收。

喷灌机有水泵供给压力水，经水涡轮流出的高压水流经PE 管直接输送到喷头处，喷头均匀地将高压水流喷洒到作物上空，散成细小的水滴均匀降落，并随着PE 管的移动而不间歇地进行喷洒作业。

在水涡轮进水弯头处设有调整舌板，调整舌板的开启度，便可改变进入水涡轮冲击叶片的水流量，使水涡轮的转速也随之改变，改变PE 管移动速度，从而达到所需求的不同降水深度的目的。

2主要技术参数和操作方法2.1主要技术参数JP75-300型绞盘式喷灌机主要技术参数见表1。

2.2灌溉方法灌溉方法：①用拖拉机将卷盘式喷灌机牵引到地边，灌溉带地头中央位置。

②用拖拉机将喷头车JP75-300型卷盘式喷灌机在农田灌溉中的应用优势音李军泉摘要：介绍了JP75-300型卷盘式喷灌机的主要结构、工作原理、主要技术参数、操作方法，阐述了山西省夏县引进应用JP75-300型卷盘式喷灌机产生的经济效益，分析了卷盘式喷灌机在农田灌溉中应用的优缺点。

卷盘式（绞盘式）喷灌机大田作业方式我国大田作物目前灌溉方式主要以管灌、渠灌为主，其中渠灌所占比重较大。

经过多年的使用和比较：虽然管灌提高了渠灌水的利用率，达到节水效果，但是由于与传统的耕作方式不协调，不能大面积推广。

大面积作物怎样灌溉才是最节水、最方便的呢？山东肥城市自1996年以来，投资150多万元，引进具有国际先进水平的卷盘式喷灌机10余台，应用于大田作物，控制面积333公顷，取得了很好效果。

一、卷盘式喷灌机性能JP系列卷盘式（绞盘式）喷灌机是一种将牵引PE管缠绕在绞盘上，利用喷灌压力水驱动水涡轮旋转，经变速装置驱动绞盘旋转，并牵引喷头车自动移动和喷洒的灌溉机械，它具有移动方便、操作简单、省工省时、灌溉精度高、节水效果好、适应性强等优点。

它主要由机件包括可作270°旋转的承重二轮底盘、机架、卷盘、旋转台、特种PE管、自动调速装置、水涡轮驱动装置、多功能变速箱、喷水行车头、导向装置等组成。

是理想的节水型灌溉机具。

供水设备配套方式分为：井用潜水电泵、柴油机喷灌泵车及电动喷灌泵车（用户选购）。

聚乙烯燃管(直径40-90mm)长125-400米不等，喷嘴直径12毫米～22毫米，流量18．2立方米～23．9立方米/小时，喷枪压力350kPa～550kPa，射程28．5米～42．5米，喷车行走速度16．0米～20．0米/小时，喷水量20毫米，每小时喷洒面积0．133公顷（1公顷=15亩）。

二、卷盘式喷灌作业区的规划设计1.动力配套根据喷灌机所需的流量、入口压力选择适宜的水泵型号。

2．土地规划科学规划土地是适应这种先进设备的前提。

为合理利用设备，对控制范围内的土地重新进行了规划和种植结构调整，把项目区的种植方式、作物品种、生产环节统一起来。

为尽量减少矛盾，便于操作和灌溉，按照喷灌机射程，垂直作物种植方向留出工作道，使受益户在占地上达到匀衡，为设备的运行打下良好基础。

3．田间工程配套设计①水渠配套。

JP系列卷盘式灌溉机器性能和基本参数表1. 产品概述JP系列卷盘式灌溉机器是一种先进的灌溉设备，它采用卷盘式布水器，能够高效地进行农田灌溉。

该设备结构紧凑，操作简单，具有灵活性和可靠性。

2. 性能特点- 灌溉面积：根据不同型号不同，具体参数如下表所示- 灌溉范围：根据不同型号不同，具体参数如下表所示- 供水方式：根据不同型号不同，具体参数如下表所示- 功率：根据不同型号不同，具体参数如下表所示- 压力：根据不同型号不同，具体参数如下表所示- 水泵类型：根据不同型号不同，具体参数如下表所示3. 基本参数3.1 JP-100型号- 灌溉面积：100亩- 灌溉范围：50-150米- 供水方式：直接供水- 功率：15千瓦- 压力：0.2-0.4兆帕- 水泵类型：离心泵3.2 JP-200型号- 灌溉面积：200亩- 灌溉范围：50-250米- 供水方式：间接供水- 功率：30千瓦- 压力：0.3-0.6兆帕- 水泵类型：离心泵3.3 JP-300型号- 灌溉面积：300亩- 灌溉范围：50-350米- 供水方式：直接供水- 功率：45千瓦- 压力：0.4-0.8兆帕- 水泵类型：离心泵3.4 JP-500型号- 灌溉面积：500亩- 灌溉范围：50-500米- 供水方式：间接供水- 功率：60千瓦- 压力：0.6-1.0兆帕- 水泵类型：离心泵3.5 JP-1000型号- 灌溉面积：1000亩- 灌溉范围：50-1000米- 供水方式：直接供水- 功率：90千瓦- 压力：0.8-1.2兆帕- 水泵类型：离心泵注：以上参数仅供参考，具体以实际产品为准。

4. 联系方式如需了解更多有关JP系列卷盘式灌溉机器的信息，请联系我们的销售团队。

-- 地址：123号街道，城市，国家我们的销售团队将竭诚为您提供最专业和贴心的服务！。

JP50型卷盘式喷灌机
华源
【期刊名称】《农村百事通》
【年(卷),期】2014(0)24
【摘要】JP50型卷盘式喷灌机采用软管供水,喷枪或双臂喷洒支架装在滑撬或轮式小车上,由水力驱动装置驱动绞盘转动,缠绕软管或钢索牵引远射程喷头边行边喷洒。

这种喷灌机结构简单紧凑,机动性好、自动性高、维修管理方便。

随着农业技术的
发展,节水技术也普遍得到推广,人们的节水意识在逐渐提高,高效节水灌溉的理念开始在神州大地生根发芽,受到人们的重视。

喷灌机的推广是农业节水灌溉发展的重
要标志。

【总页数】1页(P55)
【作者】华源
【作者单位】
【正文语种】中文
【相关文献】
1.华源JP-5C型卷盘式喷灌机 [J], ;
2.JP75卷盘式喷灌机水涡轮水力性能分析与结构改进设计 [J], 黎耀军;张振洲;严
海军;顾涛
3.JP90-330淋灌型卷盘式喷灌机主机部分的改进设计 [J], 郑宇光;张森
4.JP75-300型卷盘式喷灌机在农田灌溉中的应用优势 [J], 李军泉
5.JP75型卷盘式喷灌机水涡轮能量转换数值模拟分析 [J], 陆静;程俊
因版权原因，仅展示原文概要，查看原文内容请购买。
