卷盘式喷灌机喷灌示意图

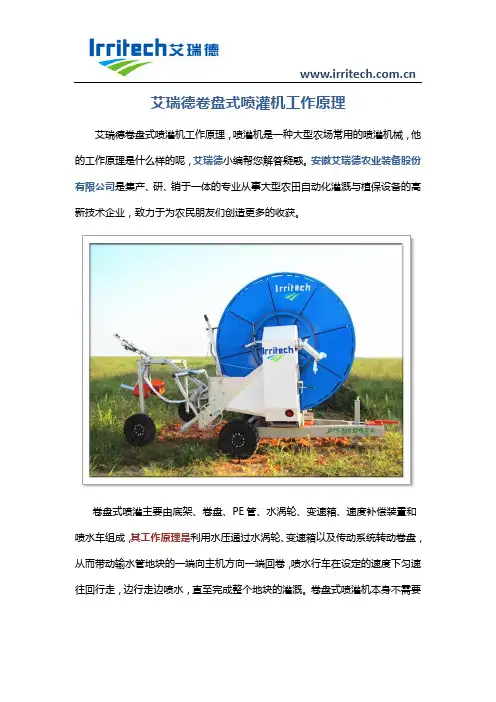

卷盘式喷灌主要由底架、卷盘、PE 管、水涡轮、变速箱、速度补偿装置和喷水车组成，其工作原理是利用水压通过水涡轮、变速箱以及传动系统转动卷盘，从而带动输水管地块的一端向主机方向一端回卷，喷水行车在设定的速度下匀速往回行走，边行走边喷水，直至完成整个地块的灌溉。

卷盘式喷灌机本身不需要
额外的动力，它是依靠进入系统的水压力来完成所有工作的。

卷盘式喷灌机在市场上主要销售两种机型，分别是单喷头卷盘式喷灌和多喷头桁架喷灌。

单喷头卷盘式喷灌适用范围广，JP75-300为市场上的主要机型，喷枪射程远，灌溉均匀度高，可同时灌溉多块土地，易于操作。

喷头为垂直摇臂喷头，具有喷洒均匀、压力损失小、雾化指数高等特点，主要材料是铝合金和硬化塑料，喷枪可灵活转动，使用寿命长达10年以上。

多喷头桁架喷灌采用低压式喷灌，主要用于比较娇嫩的农作物，可以避免高压喷灌下对作物和幼苗的冲击，同时起到保护土壤的作用。

涡轮由不锈钢冲压组合而成，外壳采用高强度铝合金压铸，轴封为机械式密封，密封良好，工作效率高，耐水质腐蚀。

水涡轮的出水处有调整舌板，可实现出水和卷管的无级变速，确保回收速度均匀。

安徽艾瑞德农业装备股份有限公司是集产、研、销于一体的专业从事大型农田自动化灌溉与植保设备的高新技术企业，公司自主研发和生产的高效节水节能、大幅节省人工并显著提高产量的农业灌溉植保装备，为广大国内外大型粮食与经济作物的农场主提供具有国际品质的灌溉植保产品与服务。

公司通过质量环境安全管理体系认证，为国家安全生产二级企业，拥有全自动化生产装备，使用ERP先进的管理软件，产品目前已经获得国家节水认证。

欢迎大家点击安徽艾瑞德农业装备股份有限公司前来咨询！。

卷盘式喷灌机工作原理介绍卷盘式喷灌机是一种常见的农业灌溉设备，用于在农田中灌溉作物。

本文将详细介绍卷盘式喷灌机的工作原理，包括其结构、工作原理和主要优点。

结构卷盘式喷灌机由以下几部分组成： 1. 卷盘：卷盘是喷灌机的主要结构，通常由钢铁制成。

卷盘上卷着喷灌机所需的喷灌管和输水管。

2. 喷灌管：喷灌管是连接卷盘和喷头的管道，通常由可伸缩的塑料材料制成，可以根据需要进行延伸或缩短。

3. 喷头：喷头是喷灌机的关键组件，用于将水喷洒到农田中的作物上。

根据实际需要，可以设置不同类型的喷头以满足不同种类作物的灌溉需求。

工作原理卷盘式喷灌机的工作原理非常简单，主要分为以下几个步骤： 1. 卷盘展开：当开始工作时，卷盘上的喷灌管和输水管会自动展开，准备进行喷灌工作。

2. 供水：通过主要供水管道或水泵，将水引入喷灌机的喷灌管中。

水源通常来自水井、河流或蓄水池等。

3. 喷灌：当水进入喷灌管后，喷头会自动打开，将水均匀喷洒到农田中的作物上。

喷头可以调整喷水的角度和喷水量，以适应不同的作物需求。

4. 移动：喷灌机可以沿着农田的轨道移动，确保整个农田都能获得均匀的灌溉。

优点卷盘式喷灌机具有以下几个主要优点： 1. 高效灌溉：卷盘式喷灌机使用喷头进行喷灌，可以将水均匀地喷洒到作物上，提高灌溉的效果。

2. 节水节能：通过使用喷头进行喷灌，可以减少水的浪费，并降低灌溉所需的能源消耗。

3. 自动化操作：卷盘式喷灌机具有自动展开和卷紧的功能，并且可以通过控制系统进行自动化操作。

4. 适应性强：卷盘式喷灌机可以根据不同作物和土壤的需求进行调整，以满足不同农田的灌溉要求。

应用领域卷盘式喷灌机广泛应用于农田灌溉和园林绿化等领域。

它可以用于灌溉各种作物，如小麦、水稻、玉米等。

此外，它还被广泛应用于果园、蔬菜大棚和高尔夫球场等园林景观的灌溉工作中。

维护保养为了确保卷盘式喷灌机的正常工作和延长其使用寿命，需要定期进行维护保养工作。

时针式喷灌机：装有喷头的管道支承在可自动行走的支架上，围绕备有供水系统的中心点边旋转边喷灌的大型喷灌机械。

适应性：
作物
适用于包括草坪、果树在内的几乎所有作物。

特别适用于对土壤水分胁迫敏感的作物。

土壤
适用于所有土质，可非常方便地实施“浅水勤灌”，对砂土和砂壤土更具优越性。

地面坡度
各跨桁架之间采用柔性连接，在长度方向的坡度适应性可达17o左右；在垄沟较浅条件下，大部分标准型机组在行走方向坡度适应性可达11o左右。

但当垄沟深度大于0.15m时，难以在坡度大于8.5o的坡地里行走。

对于大管径、长距机组，最大适应坡度还要稍微小一些。

地块形状
灌溉面积通常为圆形；加末端喷枪可灌一部分地角；增加地角（臂）系统几乎可灌溉正方形，但价格将显著增加。

平移式喷灌机，装有喷头的管道支承在可自动行走的支架上，并在工作时管道平行前移喷灌的大型喷灌机械。

滚移式喷灌机，装有喷头的管道作为轮轴支承在直径为1~2米的轮子上，并能整体平行滚动到位后定点作业的喷灌机械。

纵拖式喷灌机，1根装有若干喷头的软管支承在许多小轮或滑橇上，并在移动时由拖拉机械在一端作纵向拖移到位后定点作业的喷灌机械。

绞盘式喷灌机，喷枪或双臂喷洒支架装在滑撬或轮式小车上，由水力驱动装置驱动绞盘转动，缠绕软管或钢索使喷头车边运行边喷洒的喷灌机。

双悬臂式喷灌机，装有许多喷头的管道及桁架构成双向悬臂，并作平行移动或绕中心旋转，边移动(或边旋转)边喷洒的喷灌机械。

平移-回转式喷灌机，装有喷头的管道支承在可自动行走的支架上作平行移动，到田块末端又可作半圆旋转到其他田块的大型喷灌机械。

卷盘式喷灌机工作原理简介卷盘式喷灌机是一种用于农田灌溉的设备，它能够将水通过喷头均匀地喷洒到农田中。

它的工作原理主要包括水源供给、输水系统、卷盘系统和喷洒系统。

水源供给卷盘式喷灌机需要有稳定的水源供给，通常会使用河流、湖泊或水井等自然水源。

在开始工作之前，需要将水源与输水系统连接起来，确保有足够的水量供应。

输水系统输水系统是将来自水源的水引导到卷盘上，并通过喷头进行喷洒的关键部分。

输水系统主要由进口管道、主输送管道和支线管道组成。

1.进口管道：进口管道是将来自水源的水引入到主输送管道中的管道。

它通常具有较大的直径，以保证足够的流量。

2.主输送管道：主输送管道是将从进口管道引入的大量水分配到各个支线上的管道。

它通常被埋在地下，以防止被损坏。

3.支线管道：支线管道是将主输送管道中的水引导到卷盘上的喷头的管道。

它通常位于地面上，以便更换和维修。

卷盘系统卷盘系统是卷盘式喷灌机的核心部分，它负责将输送过来的水通过喷头均匀地喷洒到农田中。

卷盘系统主要由卷盘、卷筒、传动装置和控制装置组成。

1.卷盘：卷盘是一个圆筒形的装置，用于存放输送水源的软管。

它通常由金属材料制成，具有足够的强度和刚性。

2.卷筒：卷筒是固定在卷盘上，并用于收回和释放软管的装置。

当需要喷洒时，卷筒会释放足够长度的软管；当喷洒结束时，卷筒会自动收回软管。

3.传动装置：传动装置是将电力或液压能源转换为机械能以驱动卷筒工作的设备。

它通常由电机、减速器和链条等组成。

4.控制装置：控制装置用于控制传动装置的启停和速度调节，以实现对喷洒水量和范围的控制。

通常采用遥控或自动化控制方式。

喷洒系统喷洒系统是卷盘式喷灌机的最后一部分，它负责将水从软管通过喷头均匀地喷洒到农田中。

喷洒系统主要由喷头、喷水孔和调节装置组成。

1.喷头：喷头是将水分散成细小水滴并均匀地喷洒到农田中的装置。

它通常由塑料材料制成，具有一定的耐腐蚀性和耐磨性。

2.喷水孔：喷水孔是位于喷头上的小孔，通过它将水分散成细小水滴。

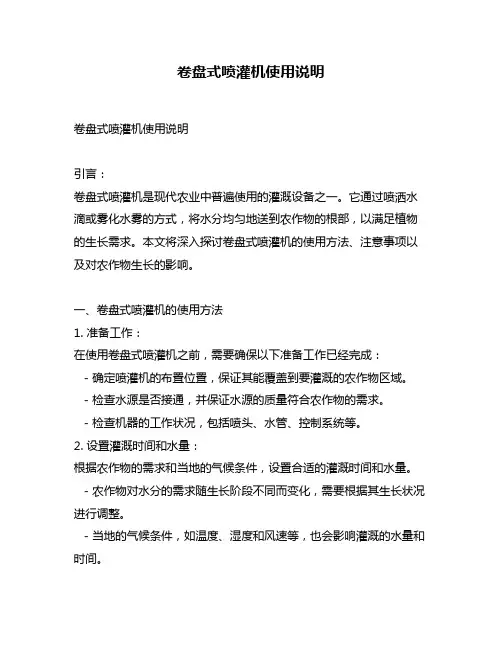

卷盘式喷灌机使用说明卷盘式喷灌机使用说明引言：卷盘式喷灌机是现代农业中普遍使用的灌溉设备之一。

它通过喷洒水滴或雾化水雾的方式，将水分均匀地送到农作物的根部，以满足植物的生长需求。

本文将深入探讨卷盘式喷灌机的使用方法、注意事项以及对农作物生长的影响。

一、卷盘式喷灌机的使用方法1. 准备工作：在使用卷盘式喷灌机之前，需要确保以下准备工作已经完成：- 确定喷灌机的布置位置，保证其能覆盖到要灌溉的农作物区域。

- 检查水源是否接通，并保证水源的质量符合农作物的需求。

- 检查机器的工作状况，包括喷头、水管、控制系统等。

2. 设置灌溉时间和水量：根据农作物的需求和当地的气候条件，设置合适的灌溉时间和水量。

- 农作物对水分的需求随生长阶段不同而变化，需要根据其生长状况进行调整。

- 当地的气候条件，如温度、湿度和风速等，也会影响灌溉的水量和时间。

3. 启动喷灌机：将喷灌机连接到电源，并按照设备上的说明启动机器。

- 确保机器工作正常后，逐步调整水压和喷洒角度，以确保水分均匀地分布在作物的根部。

二、卷盘式喷灌机的注意事项1. 维护设备：定期检查和维护卷盘式喷灌机，以保证其正常工作。

- 清洗喷头和水管，以防止堵塞。

- 检查水泵和控制系统的工作状态，如有异常及时修理或更换。

2. 控制水质：水质对喷灌机的正常运行和农作物的生长起着重要作用。

- 确保水源的质量，含有过多杂质和化学物质的水会对农作物造成损害。

- 如水质不符合要求，可以使用滤网或添加洁净剂等方法进行处理。

3. 灵活调整喷洒方式：根据农作物的需求和生长状态，可以灵活调整喷灌机的喷洒方式。

- 在干旱季节，可以增加喷洒时间和水量，以满足农作物对水分的需求。

- 在雨季或高湿度的环境中，可以减少喷洒时间，以避免农作物过湿导致疾病发生。

三、卷盘式喷灌机对农作物生长的影响1. 提供均匀的灌溉：卷盘式喷灌机能够将水分均匀地喷洒到农作物的根部，避免出现过湿或过旱的情况。

- 这有助于促进农作物的正常生长和发育，提高产量和品质。

卷盘式喷灌机使用说明一、引言卷盘式喷灌机是一种高效节水的农业灌溉设备，广泛应用于农田、果园、蔬菜大棚等领域。

本文旨在提供卷盘式喷灌机的使用说明，帮助用户正确操作和维护设备，保证其正常运转和延长使用寿命。

二、设备结构卷盘式喷灌机主要由卷盘、喷头、水泵、发动机等组成。

1. 卷盘：用于收放喷灌管道，通常由钢铁制成，具有较强的耐腐蚀性和承载能力。

2. 喷头：用于将水流均匀地喷洒到作物上，通常由塑料制成，具有耐磨损性和防堵塞性。

3. 水泵：用于将水从水源输送到喷头处，通常采用离心泵或柱塞泵等类型。

4. 发动机：用于驱动水泵工作，通常采用柴油发动机或汽油发动机等类型。

三、操作步骤1. 准备工作（1）检查设备是否完好无损，并清理设备表面的杂物和污垢。

（2）检查水源是否充足，水质是否符合要求，如有需要，应进行净化处理。

（3）检查油箱油量和发动机冷却液水平，如不足应及时添加。

2. 安装喷灌管道（1）将喷灌管道从卷盘上取下，并展开到需要灌溉的地方。

（2）将喷头安装在管道末端，并根据实际需要调整喷头的角度和高度。

3. 启动设备（1）打开发动机的燃油阀门，并启动发动机。

（2）打开水泵的进水阀门，并调整出水压力和流量。

4. 进行喷灌作业（1）将卷盘上的手柄转动，收回喷灌管道，直至全部收回到卷盘上。

（2）按下控制按钮，使喷头开始工作。

根据实际情况调整喷头的工作时间和频率。

5. 结束工作（1）停止发动机并关闭燃油阀门和进水阀门。

（2）将卷盘上的手柄转动，使喷灌管道全部展开到地面上。

四、维护保养1. 定期更换机油和滤清器，并清洗发动机和水泵的散热器。

2. 定期检查喷头是否堵塞或损坏，并及时更换。

3. 定期检查卷盘和喷灌管道的连接处是否松动或磨损，如有需要，应及时修理或更换。

4. 定期检查水泵和发动机的传动部件是否正常运转，并润滑传动部件。

5. 存放时应将设备清洗干净，并储存在干燥通风处，以防生锈和腐蚀。

五、注意事项1. 在使用过程中，应注意安全，避免触电、火灾等事故的发生。

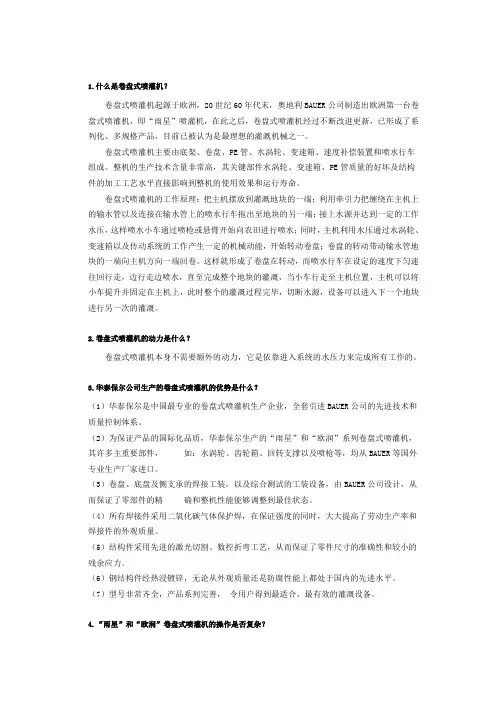

1.什么是卷盘式喷灌机？卷盘式喷灌机起源于欧洲，20世纪60年代末，奥地利BAUER公司制造出欧洲第一台卷盘式喷灌机，即“雨星”喷灌机，在此之后，卷盘式喷灌机经过不断改进更新，已形成了系列化、多规格产品，目前已被认为是最理想的灌溉机械之一。

卷盘式喷灌机主要由底架、卷盘、PE管、水涡轮、变速箱、速度补偿装置和喷水行车组成。

整机的生产技术含量非常高，其关键部件水涡轮、变速箱、PE管质量的好坏及结构件的加工工艺水平直接影响到整机的使用效果和运行寿命。

卷盘式喷灌机的工作原理：把主机摆放到灌溉地块的一端；利用牵引力把缠绕在主机上的输水管以及连接在输水管上的喷水行车拖出至地块的另一端；接上水源并达到一定的工作水压，这样喷水小车通过喷枪或悬臂开始向农田进行喷水；同时，主机利用水压通过水涡轮、变速箱以及传动系统的工作产生一定的机械动能，开始转动卷盘；卷盘的转动带动输水管地块的一端向主机方向一端回卷。

这样就形成了卷盘在转动，而喷水行车在设定的速度下匀速往回行走，边行走边喷水，直至完成整个地块的灌溉，当小车行走至主机位置，主机可以将小车提升并固定在主机上，此时整个的灌溉过程完毕，切断水源，设备可以进入下一个地块进行另一次的灌溉。

2.卷盘式喷灌机的动力是什么？卷盘式喷灌机本身不需要额外的动力，它是依靠进入系统的水压力来完成所有工作的。

3.华泰保尔公司生产的卷盘式喷灌机的优势是什么？（1）华泰保尔是中国最专业的卷盘式喷灌机生产企业，全套引进BAUER公司的先进技术和质量控制体系。

（2）为保证产品的国际化品质，华泰保尔生产的“雨星”和“欧润”系列卷盘式喷灌机，其许多主重要部件，如：水涡轮、齿轮箱、回转支撑以及喷枪等，均从BAUER等国外专业生产厂家进口。

（3）卷盘、底盘及侧支承的焊接工装，以及综合测试的工装设备，由BAUER公司设计，从而保证了零部件的精确和整机性能能够调整到最佳状态。

（4）所有焊接件采用二氧化碳气体保护焊，在保证强度的同时，大大提高了劳动生产率和焊接件的外观质量。

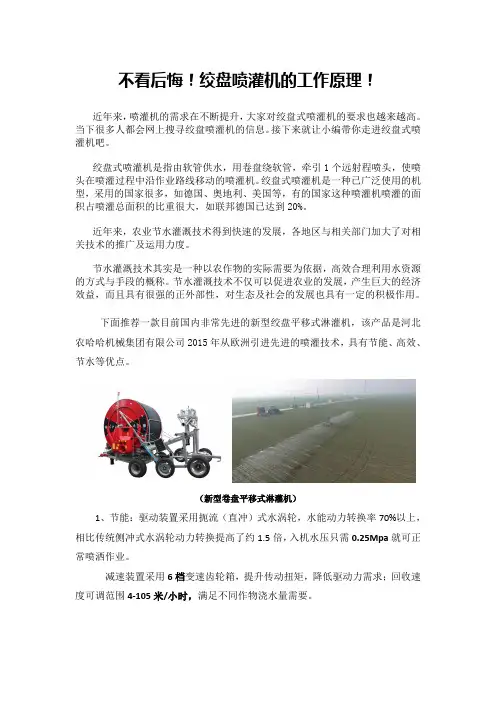

不看后悔！绞盘喷灌机的工作原理！近年来，喷灌机的需求在不断提升，大家对绞盘式喷灌机的要求也越来越高。

当下很多人都会网上搜寻绞盘喷灌机的信息。

接下来就让小编带你走进绞盘式喷灌机吧。

绞盘式喷灌机是指由软管供水，用卷盘绕软管，牵引1个远射程喷头，使喷头在喷灌过程中沿作业路线移动的喷灌机。

绞盘式喷灌机是一种已广泛使用的机型，采用的国家很多，如德国、奥地利、美国等，有的国家这种喷灌机喷灌的面积占喷灌总面积的比重很大，如联邦德国已达到20%。

近年来，农业节水灌溉技术得到快速的发展，各地区与相关部门加大了对相关技术的推广及运用力度。

节水灌溉技术其实是一种以农作物的实际需要为依据，高效合理利用水资源的方式与手段的概称。

节水灌溉技术不仅可以促进农业的发展，产生巨大的经济效益，而且具有很强的正外部性，对生态及社会的发展也具有一定的积极作用。

下面推荐一款目前国内非常先进的新型绞盘平移式淋灌机，该产品是河北农哈哈机械集团有限公司2015年从欧洲引进先进的喷灌技术，具有节能、高效、节水等优点。

（新型卷盘平移式淋灌机）1、节能：驱动装置采用扼流（直冲）式水涡轮，水能动力转换率70%以上，相比传统侧冲式水涡轮动力转换提高了约1.5倍，入机水压只需0.25Mpa就可正常喷洒作业。

减速装置采用6档变速齿轮箱，提升传动扭矩，降低驱动力需求；回收速度可调范围4-105米/小时，满足不同作物浇水量需要。

（直冲式水涡轮）（6档变速齿轮箱）2、高效：喷洒装置采用40米幅宽30个8毫米口径喷头的淋灌架，出水量50立方米/小时，作业效率2.5-4公顷/昼夜。

3、节水：淋灌架喷洒装置离地距离约1.5-1.8米之间，低压喷洒，水滴无雾化，水份蒸发小于5%。

4、应用广泛：1：抗风性能强：淋灌架喷头离地距离较低约1.5米，且水滴无雾化，在5-6级风天气情况下可正常喷洒作业，特别适合北方地区春季多风天气浇水作业。

2：低压喷洒对幼苗无伤害：淋灌架上喷头的水压为约0.03-0.05Mpa，低压喷洒且喷头离地距离低，水滴落地时间短，冲击力小，对作物幼苗无伤害，软杆作物不倒伏，土壤不板结，适合不同作物的浇水需要。

卷盘式（绞盘式）喷灌机大田作业方式我国大田作物目前灌溉方式主要以管灌、渠灌为主，其中渠灌所占比重较大。

经过多年的使用和比较：虽然管灌提高了渠灌水的利用率，达到节水效果，但是由于与传统的耕作方式不协调，不能大面积推广。

大面积作物怎样灌溉才是最节水、最方便的呢？山东肥城市自1996年以来，投资150多万元，引进具有国际先进水平的卷盘式喷灌机10余台，应用于大田作物，控制面积333公顷，取得了很好效果。

一、卷盘式喷灌机性能JP系列卷盘式（绞盘式）喷灌机是一种将牵引PE管缠绕在绞盘上，利用喷灌压力水驱动水涡轮旋转，经变速装置驱动绞盘旋转，并牵引喷头车自动移动和喷洒的灌溉机械，它具有移动方便、操作简单、省工省时、灌溉精度高、节水效果好、适应性强等优点。

它主要由机件包括可作270°旋转的承重二轮底盘、机架、卷盘、旋转台、特种PE管、自动调速装置、水涡轮驱动装置、多功能变速箱、喷水行车头、导向装置等组成。

是理想的节水型灌溉机具。

供水设备配套方式分为：井用潜水电泵、柴油机喷灌泵车及电动喷灌泵车（用户选购）。

聚乙烯燃管(直径40-90mm)长125-400米不等，喷嘴直径12毫米～22毫米，流量18．2立方米～23．9立方米/小时，喷枪压力350kPa～550kPa，射程28．5米～42．5米，喷车行走速度16．0米～20．0米/小时，喷水量20毫米，每小时喷洒面积0．133公顷（1公顷=15亩）。

二、卷盘式喷灌作业区的规划设计1.动力配套根据喷灌机所需的流量、入口压力选择适宜的水泵型号。

2．土地规划科学规划土地是适应这种先进设备的前提。

为合理利用设备，对控制范围内的土地重新进行了规划和种植结构调整，把项目区的种植方式、作物品种、生产环节统一起来。

为尽量减少矛盾，便于操作和灌溉，按照喷灌机射程，垂直作物种植方向留出工作道，使受益户在占地上达到匀衡，为设备的运行打下良好基础。

3．田间工程配套设计①水渠配套。

卷盘式喷灌机使用方法
卷盘式喷灌机是一种用于灌溉农田的机械设备，它可以自动卷起或展开喷灌管道。

使用方法：
1.选择好喷灌的位置：在开始灌溉之前，必须先选择好喷灌的位置，确保能够覆盖到灌溉的全部区域。

2.连接喷灌管道：将主管道连接到卷盘式喷灌机上，并将喷灌管道连接到主管道上。

3.投放喷头：喷头应该根据需要的水流量和喷洒范围进行选择，并放置在需要灌溉的位置上。

4.打开水源：在将水源连接到卷盘式喷灌机上后，打开水源开始灌溉。

在开始灌溉之前，需要确保所有的连接都牢固可靠，以免发生泄漏或断裂的情况。

5.控制器使用：对于具有控制器的卷盘式喷灌机，需要使用控制器来设置喷灌时间和流量。

控制器可以根据需要自动打开或关闭喷头，以便在正确的时间进行灌溉。

6.停止灌溉：在完成灌溉后，关闭水源，关闭控制器，并将喷头从地面上移除。

同时，卷盘式喷灌机的喷灌管道也需要收回。

使用卷盘式喷灌机可以使农田灌溉更加高效和便捷。

但是，在使用卷盘式喷灌机时需要注意安全问题，并定期进行维护和保养，以确保其正常运转。
